قنوات الألمنيوم البحرية
قنوات الألومنيوم البحرية عبارة عن مقاطع هيكلية عملية تستخدم في أي مكان يحتاج فيه القارب إلى القوة دون زيادة الوزن. تمنحها هندستها على شكل حرف U أو على شكل C صلابة ممتازة للحواف والتأطير والتوجيه والتدعيم والتركيب. في البيئات البحرية، يكون للسبائك المناسب ولمسة السطح النهائية أهمية كبيرة بقدر أهمية الشكل. يؤثر رش الملح، والاهتزاز، وتصريف المياه، وضغط التثبيت، والتحميل المتكرر، على كيفية اختيار القناة.
يمكن لقناة الألومنيوم المصممة جيدًا أن تدعم ألواح السطح، أو تحمي الحواف المكشوفة، أو تعزز التصميمات الداخلية للمقصورة، أو توجه المكونات المنزلقة، أو تعمل كسكة تثبيت نظيفة للملحقات. بالمقارنة مع الفولاذ، فإن الألومنيوم البحري أخف وزنًا وأسهل في التصنيع ومحمي بشكل طبيعي بواسطة طبقة أكسيد ثابتة. بالمقارنة مع البلاستيك أو الخشب، فإنه يحمل تفاوتات أكثر إحكامًا ويحافظ على الشكل في ظل درجات الحرارة المتغيرة وظروف الرطوبة.
ما الذي يجعل قنوات الألومنيوم البحرية مناسبة للقوارب؟
تبدأ قيمة قناة الألومنيوم البحرية بهندستها. توفر الشفتان دعمًا للحافة، بينما يقاوم النسيج الانحناء ويساعد في توزيع الأحمال. وهذا يجعل المظهر الجانبي مثاليًا لفترات طويلة حيث يمكن أن ينثني الشريط المسطح بسهولة شديدة. يمكن تزويد القنوات بأرجل متساوية، أو أرجل غير متساوية، أو زوايا مربعة، أو أنصاف أقطار داخلية مستديرة، أو شبكات سميكة، أو جدران رفيعة، أو ميزات فتحة مخصصة حسب التثبيت.
يتطلب الاستخدام البحري أكثر من مجرد قوة بسيطة. يجب أن يقاوم المظهر الجانبي الحفر والتلطيخ والهجوم الجلفاني والتعب الناتج عن حركة الهيكل. تُستخدم السبائك مثل 6061 و6063 و6082 على نطاق واسع في تشكيلات القنوات المبثوقة لأنها توازن بين مقاومة التآكل وجودة البثق وقابلية اللحام والأداء الميكانيكي. بالنسبة للمشاريع التي تستخدم أشكال ملفات تعريف متعددة، غالبًا ما يقوم المصممون بدمج القنوات مع سحب الألمنيوم من الدرجة البحرية لإنشاء أنظمة تأطير متطابقة مع سلوك سبيكة متسق ومظهر نهائي.
السبائك الشائعة والظروف المزاجية
| سبيكة | مزاج نموذجي | القوة الرئيسية | نمط الاستخدام البحري | ملحوظات |
|---|---|---|---|---|
| 6061 | T6, T6511 | قوة هيكلية عالية | إطارات القوارب، والأقواس، ودعامات سطح السفينة، وحوامل المعدات | قوية وقابلة للتشكيل وقابلة للحام مع تقليل القوة بالقرب من اللحامات |
| 6063 | T5, T6 | الانتهاء من البثق السلس | قنوات القطع، والقضبان، وإطارات الإضاءة، وحماية الحواف الزخرفية | استجابة أنودة ممتازة وجودة سطح نظيفة |
| 6082 | T6 | قوة أعلى من 6061 في العديد من الأقسام | تأطير للخدمة الشاقة، ومكونات الممشى، وقضبان الدعم | جيد للسحب الحاملة حيثما كان ذلك متاحًا |
| 5083 | H111، H116، H321 | مقاومة فائقة لمياه البحر | القنوات المصنعة أو المشكلة والهياكل البحرية الملحومة | غالبًا ما يستخدم في الألواح والأقسام المشكلة بدلاً من البثق المعقد |
غالبًا ما يتم اختيار 6061-T6 عندما يجب أن تحمل القناة حملاً ذا معنى. إنه خيار قوي لقواعد المقاعد وإطارات علبة البطارية وهياكل سطح السفينة ودعم الآلات. يُفضل 6063-T5 أو 6063-T6 عندما يكون المظهر مهمًا، خاصة بالنسبة للزخرفة المؤكسدة وتفاصيل المقصورة وحواف الفتحات والقضبان المرئية. يمكن استخدام 6082-T6 عند الحاجة إلى قوة إنتاج أعلى، وفقًا لحجم الملف الشخصي وتوافر القالب.
مرجع التركيب الكيميائي
| سبيكة | و | ملغ | من | النحاس | كر | الحديد | آل |
|---|---|---|---|---|---|---|---|
| 6061 | 0.40-0.80 | 0.80-1.20 | ما يصل إلى 0.15 | 0.15-0.40 | 0.04-0.35 | ما يصل إلى 0.70 | توازن |
| 6063 | 0.20-0.60 | 0.45-0.90 | ما يصل إلى 0.10 | ما يصل إلى 0.10 | ما يصل إلى 0.10 | ما يصل إلى 0.35 | توازن |
| 6082 | 0.70-1.30 | 0.60-1.20 | 0.40-1.00 | ما يصل إلى 0.10 | ما يصل إلى 0.25 | ما يصل إلى 0.50 | توازن |
| 5083 | ما يصل إلى 0.40 | 4.00-4.90 | 0.40-1.00 | ما يصل إلى 0.10 | 0.05-0.25 | ما يصل إلى 0.40 | توازن |
يشكل المغنيسيوم والسيليكون في سبائك 6xxx Mg2Si، مما يسمح بالمعالجة الحرارية لتحسين القوة. في 5083، يوفر المحتوى العالي من المغنيسيوم مقاومة ممتازة لمياه البحر وقوة ملحومة، على الرغم من أنه يتم اختياره عادةً للتصنيع القائم على الألواح بدلاً من القنوات المبثوقة المعقدة.
العوامل الميكانيكية والأبعاد
| المعلمة | النطاق المشترك | فائدة العملاء |
|---|---|---|
| العرض الخارجي | 10-150 ملم | يناسب الحواف وحواف اللوحة وقضبان الإطار وأعضاء الدعم |
| ارتفاع الساق | 8-100 ملم | يتحكم في عمق القبضة وصلابة الانحناء |
| سمك الجدار | 1.2-12 ملم | يوازن بين الوزن وعقد المسمار وسعة التحميل |
| طول | 3-6 م قياسي، قطع مخصص متاح | يقلل من المفاصل ووقت التثبيت |
| الانتهاء من السطح | مطحنة، بأكسيد، مسحوق المغلفة، ناعم | يحسن المظهر وأداء التآكل |
| فئة التسامح | البثق القياسي أو الدقيق | يدعم التجميع الأسهل مع اللوحات والأجهزة |
الجدار السميك ليس دائمًا أفضل. بالنسبة للاحتفاظ بالزخرفة واللوحة، قد يكون الملاءمة النظيفة والتشطيب المقاوم للتآكل أكثر أهمية من القوة القصوى. بالنسبة للحزم الهيكلية، يجب مراجعة سمك الشبكة وارتفاع الحافة ومزاج السبائك وتخطيط التثبيت معًا. الصرف مهم أيضا. إذا احتجزت قناة مياه البحر، فحتى السبائك المقاومة للتآكل قد تتلطخ بمرور الوقت. يمكن أن تؤدي فتحات التصريف الصغيرة والتصميم المفتوح واختيار مانع التسرب المناسب إلى تحسين عمر الخدمة بشكل كبير.
التشطيبات السطحية لخدمة المياه المالحة

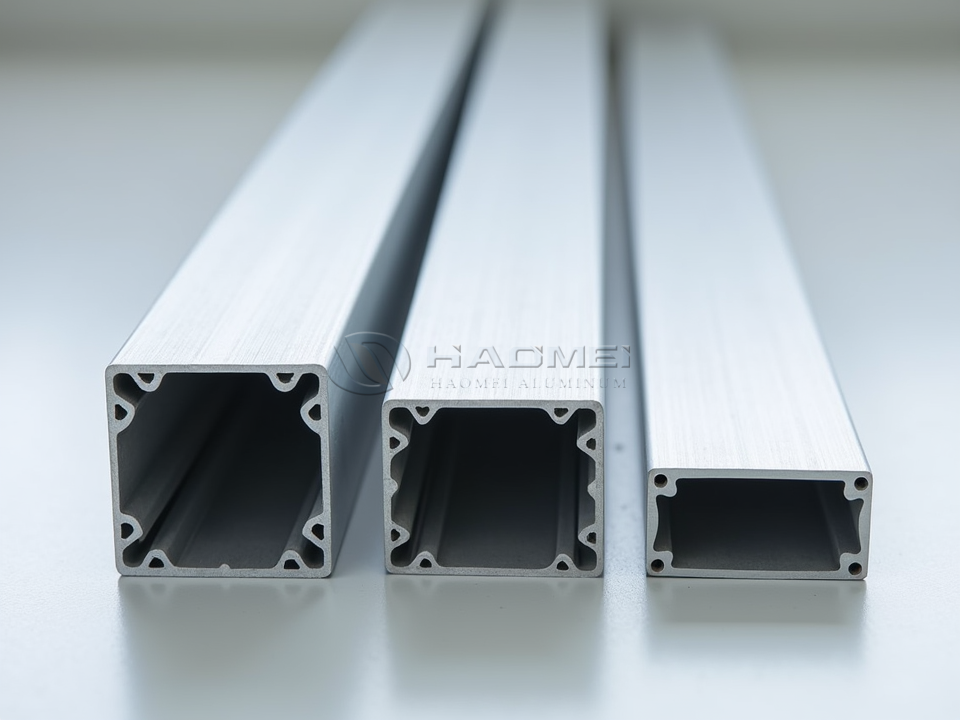

تعتبر قنوات تشطيب المطحنة اقتصادية ومناسبة للإطارات المخفية أو الأجزاء التي سيتم طلاؤها بعد التصنيع. تضيف عملية الأنودة طبقة أكسيد صلبة ومستقرة وهي فعالة بشكل خاص مع 6063 قناة مقطوعة حيث تكون الجودة المرئية مهمة. تعطي الأنودة الشفافة مظهرًا معدنيًا نظيفًا، في حين أن الأنودة السوداء أو البرونزية شائعة في التصميمات الداخلية للقوارب الحديثة والإكسسوارات الخارجية.
يوفر طلاء المسحوق اختيارًا واسعًا للألوان وحماية جيدة للحاجز، ولكن يجب التحكم في إعداد الحواف والمعالجة المسبقة. في المناطق المعرضة للتآكل، مثل مناطق الاحتكاك أو المسارات المنزلقة، قد يكون من المفضل استخدام الأنودة الصلبة أو إدراجات التآكل القابلة للاستبدال. بالنسبة للتجمعات المعدنية المختلطة، تساعد الغسالات العازلة والمواد المانعة للتسرب والمثبتات المتوافقة على تقليل التآكل الجلفاني.
التطبيقات عبر المباني البحرية
تظهر قنوات الألومنيوم البحرية في القوارب الترفيهية الصغيرة، وزوارق العمل، والطوافات، وزوارق الدوريات، والأرصفة، واليخوت الداخلية. شكلها بسيط، لكن استخداماتها واسعة.
- إطارات لوحة السطح ودعامات حافة الأرضية
- محيط الفتحات، وإطارات الخزانة، وقنوات لوحة الوصول
- أقسام المقصورة، والديكور الداخلي، وتأطير الأثاث
- دعامات مسار المقعد وقضبان تثبيت الملحقات
- تعزيز العارضة، وحواف علبة البطارية، وأقواس المعدات
- قنوات توجيه النوافذ والشاشة والأبواب المنزلقة
- هياكل سطح عائم وتأطير منصة خفيفة الوزن
- حواف الرصيف، وأعضاء جانب الممشى، ومنصات الصيانة البحرية
بالنسبة لنظام تأطير مدمج، غالبًا ما يتم إقران القنوات بزوايا وأشرطة مسطحة وأقسام Z. قد تثبت القناة لوحة سطح السفينة في مكانها بينما تدعم الزاوية الزاوية، أو قد يغطي الشريط المسطح الجانب المفتوح من أجل التعزيز المعبأ. عندما يتغير اتجاه الحافة، زوايا الألمنيوم البحرية تُستخدم بشكل متكرر مع القنوات لإنشاء انتقالات قوية ومرتبة.
ملاحظات التصنيع والتركيب
يمكن قطع قنوات الألومنيوم البحرية، وحفرها، وغاطسها، وتثقيبها، ولحامها، وثنيها ضمن الحدود، وتصنيعها باستخدام الحاسب الآلي. تنتج أدوات الكربيد والتشحيم المناسب حوافًا نظيفة وتقلل من النتوءات. بعد القطع، يجب إزالة حواف الحواف المكشوفة لمنع تلف الطلاء وتحسين السلامة أثناء التثبيت.
اللحام ممكن باستخدام سبائك حشو مناسبة مثل 5356 أو 4043، اعتمادًا على السبيكة الأساسية وظروف الخدمة. تفقد المناطق المتأثرة بالحرارة في 6061-T6 و6063-T6 بعض القوة بعد اللحام، لذلك يجب على المصممين السماح بهذا التخفيض في الهياكل ذات الأحمال الثقيلة. غالبًا ما يستخدم التثبيت الميكانيكي للحواف والحواف والمكونات القابلة للإزالة. تعتبر المثبتات المصنوعة من الفولاذ المقاوم للصدأ شائعة، ولكن يوصى بالعزل في حالة وجود الرطوبة.
يجب اختيار المواد المانعة للتسرب للاستخدام البحري ويجب ألا تحبس المياه داخل القناة. إذا كانت القناة مرتبطة بالألياف الزجاجية أو الخشب الرقائقي أو الألواح المركبة، فقد يؤدي تنظيف السطح والتآكل الميكانيكي إلى تحسين الالتصاق.
اختيار ملف تعريف القناة الصحيح
يمكن للعميل تضييق نطاق الاختيار من خلال الإجابة على بعض الأسئلة العملية. هل القناة مرئية أم مخفية؟ هل سيحمل الحمل أم سيحمي الحافة فقط؟ هل سيتم لحامها أو تثبيتها أو ربطها أو تثبيتها؟ هل التعرض للمياه المالحة مستمر أم عرضي؟ هل تحتاج القناة إلى أنودة أو طلاء مسحوق أو طلاء؟
بالنسبة للتقليم المرئي، عادةً ما يعطي 6063 مع الأنودة أفضل مظهر للسطح. بالنسبة للأقواس والإطارات الحاملة، يعد 6061-T6 خيارًا يمكن الاعتماد عليه. بالنسبة للتعرض العنيف لمياه البحر مع هياكل الألواح الملحومة، يمكن النظر في تشكيل 5083 مقطعًا. في جميع الحالات، يجب أن يتوافق سمك الجدار ونصف قطر الزاوية والاستقامة وتشطيب السطح مع التركيب الحقيقي وليس الرسم فقط.
تجمع قنوات الألومنيوم البحرية بين الوزن الخفيف، ومقاومة التآكل، والتصميم النظيف، والسلوك الهيكلي الذي يمكن الاعتماد عليه. بفضل تفاصيل السبائك والتشطيب والتركيب المناسبة، يمكنها العمل لسنوات في مشاريع بناء القوارب والإصلاح والمعدات البحرية.
