قضبان مجوفة من الألومنيوم البحري لتخصيص إطار القارب

إطار القارب ليس مجرد هيكل عظمي. إنه الإيقاع الخفي للسفينة، التي تحمل أحمال سطح السفينة، واهتزاز وحدة التحكم، وحركة المظلة، وضغط السكك الحديدية، والدفع المستمر لهواء المياه المالحة. هذا هو المكان قضبان مجوفة من الألومنيوم البحري تصبح ذات قيمة: فهي توفر الصلابة دون وزن غير ضروري، مما يترك حمولة أكبر للوقود والمعدات والركاب والأداء.

على عكس القضبان الصلبة، تستخدم القضبان المجوفة الهندسة كجزء من تصميم القوة. يقوم القسم المجوف المربع أو المستطيل أو الدائري بنقل المواد بعيدًا عن المركز ونحو الحواف الخارجية، حيث تقاوم الانحناء بكفاءة أكبر. بالنسبة لتخصيص إطار القارب، يعني ذلك تصنيعًا أنظف، ومعالجة أسهل، وتحكمًا أفضل في التوازن بين القوة والوزن ومقاومة التآكل.

لماذا تناسب القضبان المجوفة إطارات القوارب المخصصة؟

نادرًا ما تتبع إطارات القوارب رسمًا مثاليًا للمصنع. قد يحتاج قارب الصيد إلى سطح صب مرتفع. قد تتطلب سفينة الدورية قضبانًا معززة وأقواسًا للمعدات. قد يستخدم القارب العائم مقاطع ألومنيوم مجوفة لدعم المظلة وقواعد المقاعد والأعضاء المتقاطعة. يعتمد التخصيص على المواد التي يمكن قطعها، ولحامها، وحفرها، وثنيها ضمن الحدود، وإنهائها دون أن تفقد سلوكها البحري.

تعتبر القضبان المجوفة المصنوعة من الألومنيوم البحري مناسبة تمامًا لأسطح T، والأعمدة المائلة، وأقواس الرادار، وإطارات المقصورة، ودعامات منصة السباحة، وإطارات الفتحات، ومقويات سطح السفينة، وتعزيز الحاجز خفيف الوزن. أسطحها النظيفة صديقة للأكسدة والطلاء بالمسحوق والتنظيف بالفرشاة والتلميع. تسمح قلوبها المجوفة أيضًا بالتوجيه المخفي للكابلات أو مسارات الصرف أو تقليل الوزن في المسافات غير الحرجة.

للمشترين مقارنة قضبان ألومنيوم من الدرجة البحرية ، القرار الرئيسي ليس فقط درجة السبائك. إنها العلاقة بين السبائك وسمك الجدار وطول الامتداد وطريقة الانضمام والتشطيب السطحي والبيئة المائية. لا يواجه الإطار المستخدم في قوارب الترفيه في المياه العذبة نفس التعرض الذي يواجهه الهيكل البحري الملحوم بالقرب من المياه المالحة الدافئة.

السبائك الشائعة والظروف المزاجية

غالبًا ما يستخدم السوق البحري سلسلة الألومنيوم 5xxx و6xxx للقضبان المجوفة. توفر سلسلة 5xxx مقاومة ممتازة لمياه البحر لأن المغنيسيوم يحسن أداء التآكل. تضيف سلسلة 6xxx المغنيسيوم والسيليكون، مما يسمح بالمعالجة الحرارية للحصول على قوة ميكانيكية أعلى وقابلية تشكيل أفضل للبثق.

يتم تقييم 5052 لمقاومة التآكل وقابلية التشكيل الجيدة. غالبًا ما يتم اختياره للإطارات والأغطية وهياكل الدعم الداخلية للخدمة الخفيفة والأجزاء التي قد تتطلب الانحناء. تشمل درجات الحرارة النموذجية H32، وH34، وH112، اعتمادًا على مسار الإنتاج والأهداف الميكانيكية النهائية.

يعتبر 5083 و5086 خيارين بحريين أقوى، خاصة عندما تواجه الهياكل الملحومة تعرضًا أكثر قسوة. يتم استخدامها بشكل متكرر في ظروف H111 أو H112 أو H116 أو H321. تساعد هذه المزاجات في التحكم في القوة وتصلب العمل وسلوك التآكل، خاصة بالنسبة للهياكل القريبة من مياه البحر.

يعد 6061-T6 خيارًا شائعًا عندما تكون القوة والتصنيع والتوافر أمرًا مهمًا. إنه يعمل بشكل جيد في أجهزة القوارب والإطارات والأقواس والمجموعات المعيارية، على الرغم من أن المناطق الملحومة تفقد بعض قوة T6 وقد تتطلب تعويض التصميم. 6063-T5 و6063-T6 مشهوران بالإطارات المرئية بسبب جودة البثق السلسة ومظهر الأنودة. غالبًا ما يتم اختيار 6082-T6 للتركيبات والأجزاء المحملة حيث تفضل القوة الأعلى.

معلمات المنتج النموذجية للتصنيع المخصص

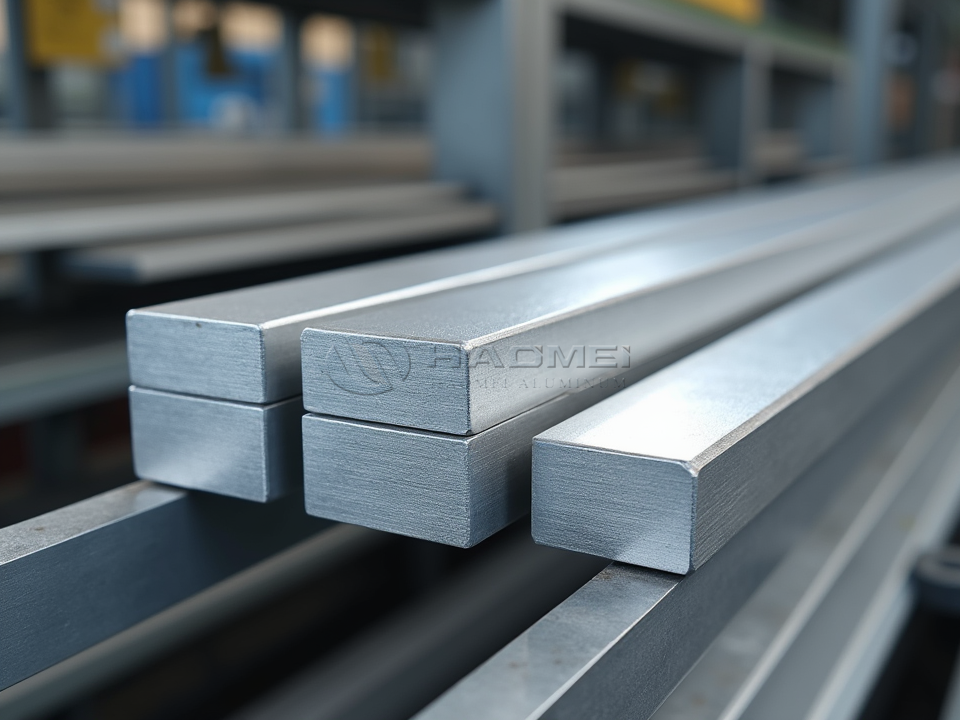

تختلف الأبعاد حسب المشروع، ولكن قضبان الألومنيوم البحرية المجوفة يتم توفيرها عادةً على شكل قضبان مجوفة مربعة، وقضبان مجوفة مستطيلة، ومقاطع مجوفة مستديرة. يكون البثق المخصص ممكنًا عندما يتطلب الإطار ملف تعريف خاصًا أو أضلاعًا داخلية أو تحكمًا في نصف قطر الزاوية أو أسطحًا زخرفية.

بالنسبة للقضبان المجوفة ذات الجدران الرقيقة، يجب على المصممين التحقق من الإبزيم المحلي، ومقاومة الانبعاج، وقوة السحب للخارج. بالنسبة للأقسام ذات الجدران الثقيلة، يتحول الاهتمام نحو مدخلات حرارة اللحام، والتحكم في التشوه، والوزن الإجمالي للهيكل. يستخدم إطار القارب العملي سمكًا كافيًا للجدار لمقاومة أحمال الخدمة، ولكن ليس بالقدر الذي يجعل السفينة بطيئة أو ثقيلة المؤخرة أو يصعب المقطورة.

مرجع التركيب الكيميائي

التركيب الكيميائي له تأثير مباشر على مقاومة التآكل، وقابلية اللحام، واستجابة الأنودة، والقوة. القيم التالية هي نطاقات مرجعية نموذجية حسب نسبة الوزن. يجب أن يتبع التوريد النهائي المعيار المتفق عليه وشهادة المطحنة.

غالبًا ما يتم تفضيل سبائك 5xxx الغنية بالمغنيسيوم لإطارات المياه المالحة الملحومة لأنها تحافظ على مقاومة قوية للتآكل بعد اللحام. توفر سبائك 6xxx القابلة للمعالجة بالحرارة قوة إنتاج أعلى في مزاج T6، لكن المناطق الملحومة تصبح ناعمة ما لم تكن إعادة المعالجة الحرارية عملية، وهو أمر غير شائع بالنسبة لإطارات القوارب الكبيرة.

معايير التنفيذ ونقاط التفتيش

يمكن إنتاج قضبان الألمنيوم المجوفة البحرية وفحصها وفقًا لمعايير ASTM B221 لقضبان ومقاطع الألمنيوم المبثوقة، وASTM B241 لأنابيب وأنابيب الألمنيوم حيثما ينطبق ذلك، وEN 755 للقضبان والمقاطع المبثوقة، وEN 573 لتسمية السبائك والكيمياء، وEN 515 لتعيين الحرارة، وISO 6362 لمنتجات الألمنيوم المبثوقة. بالنسبة للسفن المصنفة، يمكن مواءمة الوثائق مع متطلبات ABS أو DNV أو LR أو BV أو CCS عندما تتطلب مواصفات المشروع ذلك.

يجب أن يشمل التفتيش التركيب الكيميائي، والتحقق من درجة الحرارة، وتحمل الأبعاد، وجودة السطح، والاستقامة، وسمك الجدار، والخواص الميكانيكية، وإمكانية التتبع. بالنسبة للمشاريع البحرية، تستحق العيوب السطحية اهتمامًا خاصًا لأن الخدوش أو خطوط القالب العميقة أو التلوث يمكن أن تصبح نقاط بداية للتآكل بعد التعرض للملح والرطوبة.

ملاحظات التصنيع من أرضية ورشة العمل

يبدأ التخصيص الجيد قبل القطع. يجب أن يسمح الإطار بالتصريف حتى لا تستقر مياه البحر داخل القسم المجوف. يمكن إغلاق الأطراف أو تهويتها أو تزويدها بفتحات تصريف حسب الهيكل. إذا تم استخدام مثبتات من الفولاذ المقاوم للصدأ، فإن غسالات العزل أو المواد المانعة للتسرب أو المركبات المضادة للكلفانية تساعد في تقليل التآكل الجلفاني.

اختيار حشو اللحام مهم. يتم استخدام حشو 5356 على نطاق واسع لسبائك 5xxx والعديد من التجميعات البحرية. 4043 شائع مع 6061 في بعض التطبيقات، لكنه قد لا يتطابق مع اللون المؤكسد وكذلك 5356. يجب أن يتجنب تصميم اللحام رافعات الضغط الحادة، ويجب التحكم في مدخلات الحرارة للحد من التشوه في أقسام الجدران الرقيقة.

بالنسبة للإطارات المؤكسدة أو المطلية بالمسحوق، يجب التخطيط للتصنيع قبل الانتهاء كلما أمكن ذلك. يؤدي القطع أو اللحام بعد الانتهاء إلى كشف المعدن الخام وإنشاء أعمال الإصلاح. إذا كان التشطيب الزخرفي اللامع مهمًا، فغالبًا ما يكون 6063 جذابًا. إذا كان الإطار يجب أن يقاوم التعرض القاسي لمياه البحر، فقد يكون 5083 أو 5086 هو الخيار الأقوى على المدى الطويل.

اختيار الشريط المجوف المناسب للقارب

قد يستخدم إطار المظلة الخفيفة المقاطع المجوفة 6063-T5 أو 6061-T6 للحصول على مظهر نظيف وسهولة التجميع. قد يفضل إطار قارب العمل الملحوم 5086-H112 أو 5083-H111 لمتانة المياه المالحة. قد يجمع الدعامة المحملة أو دعامة المفصلة بين إطار شريطي مجوف وإدخالات آلية 6082-T6 أو 6061-T6.

أفضل اختيار للمواد يأتي من مطابقة السبيكة لوظيفة القارب. فكر في مكان وضع الإطار، والأحمال التي يحملها، وكيف سيتم ربطه، وما إذا كان سيتم تأكسده، وكم مرة سيواجه رذاذ مياه البحر. عندما يتم التعامل مع هذه التفاصيل في وقت مبكر، تصبح قضبان الألومنيوم البحرية المجوفة أكثر من مجرد مادة خام. لقد أصبحت إطارًا خفيف الوزن ومقاومًا للتآكل لبناء قارب أكثر أمانًا ونظافة وأكثر شخصية.
