Barras huecas de aluminio marino para refuerzo de cubierta y estructura de barco

La estructura de un barco no se refuerza simplemente añadiendo más metal. Se vuelve más resistente cuando el material se coloca en los lugares donde viajan las cargas: a lo largo de los tramos de la cubierta, alrededor de las aberturas de las escotillas, debajo de las bases de los asientos, a través de los marcos de las cabinas y en las conexiones entre el casco, el mamparo y la superestructura. Las barras huecas de aluminio marino son especialmente efectivas en estas áreas porque su perfil cerrado distribuye la fuerza alrededor de la sección manteniendo el peso innecesario fuera del barco.

A diferencia de una barra sólida, una barra hueca coloca una mayor parte de su aluminio lejos de la línea central. Esta geometría mejora la rigidez de su masa, lo que hace que las secciones huecas rectangulares, cuadradas y redondas sean opciones prácticas para estructuras de embarcaciones y refuerzo de cubiertas. El resultado es una estructura más limpia con menor peso, mejor acceso para el tendido de cables o drenaje y menos tensión en el casco durante la operación.

Por qué las barras huecas se adaptan a estructuras marinas

Las cubiertas experimentan más que tráfico peatonal. Se flexionan bajo el impacto de las olas, cargas concentradas de equipos, fuerzas ferroviarias, puntos de elevación y vibraciones de motores o bombas. Una sección hueca de aluminio correctamente seleccionada puede funcionar como viga transversal de la cubierta, refuerzo longitudinal, soporte de la cabina, marco de la marquesina o miembro de refuerzo debajo de la cubierta.

Para los armazones de embarcaciones, los perfiles huecos cerrados resisten la torsión más eficazmente que los perfiles planos de un peso similar. Esto es valioso en barcos de pesca livianos, botes de trabajo, patrulleras, conjuntos de pontones, superestructuras de yates y embarcaciones auxiliares de aluminio. Las barras huecas cuadradas y rectangulares suelen ser las preferidas cuando se necesitan caras de montaje planas, mientras que las barras huecas redondas se adaptan a pasamanos, soportes tubulares y fabricaciones curvas.

Un sistema de refuerzo bien diseñado no depende de un miembro de gran tamaño. Utiliza barras huecas correctamente espaciadas, detalles de soldadura sólidos, sujetadores compatibles y vías de drenaje que evitan que el agua de mar permanezca estancada contra la estructura.

Para proyectos que requieran perfiles tubulares listos para mecanizar, Barras huecas de aluminio marino se puede especificar por aleación, temperamento, espesor de pared y longitud de acabado para que coincida con el plano de fabricación.

Tamaños comunes y parámetros de trabajo

Las barras huecas marinas generalmente se suministran como extrusiones cuadradas, rectangulares, redondas o con formas personalizadas. La selección final debe basarse en la luz, la disposición de los soportes, la carga viva, las ubicaciones de las soldaduras y la exposición a la corrosión, en lugar de basarse únicamente en la apariencia.

Una sección de pared delgada puede parecer eficiente en el papel, pero puede distorsionarse durante la soldadura o aplastarse alrededor de los orificios de los pernos. Para el refuerzo de la plataforma, los fabricantes frecuentemente eligen un espesor de pared suficiente para aceptar cargas localizadas de pedestales de asientos, bisagras, listones, soportes solares y herrajes de la plataforma. Cuando una barra hueca admita pernos pasantes, se pueden usar manguitos, placas de respaldo o inserciones internas para evitar la compresión de la pared.

Selección de aleaciones: resistencia a la corrosión versus resistencia estructural

La decisión sobre la aleación suele comenzar con el entorno operativo del buque. La exposición al agua salada favorece las aleaciones de la serie 5xxx ricas en magnesio, mientras que las extrusiones estructurales a menudo se benefician de los grados de la serie 6xxx tratables térmicamente. Ambos pueden ser efectivos cuando se seleccionan según la ubicación y el método de unión correctos.

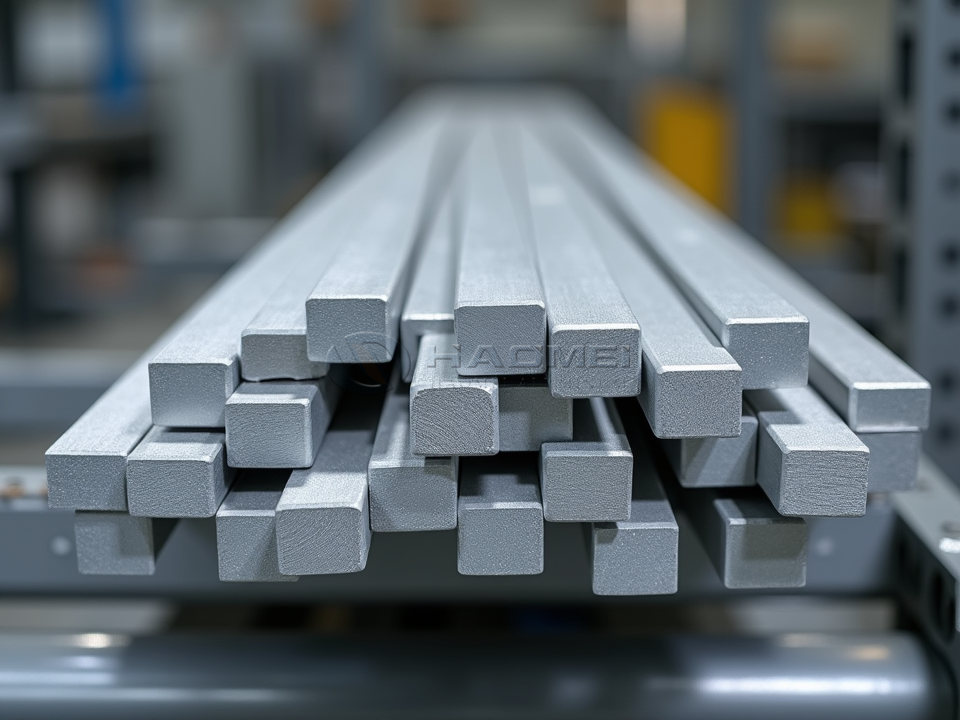

Las barras huecas 6061-T6 y 6082-T6 se utilizan ampliamente para sistemas de marcos fabricados porque proporcionan una extrusión recta y resistente con un buen rendimiento de mecanizado. Sin embargo, el calor de la soldadura reduce la resistencia de la zona afectada por el calor. Los diseñadores deben tener en cuenta esta reducción, especialmente cerca de juntas de alta tensión. Si las soldaduras son extensas o el componente permanece continuamente mojado con agua de mar, 5083 o 5086 pueden ofrecer una opción más tolerante a la corrosión.

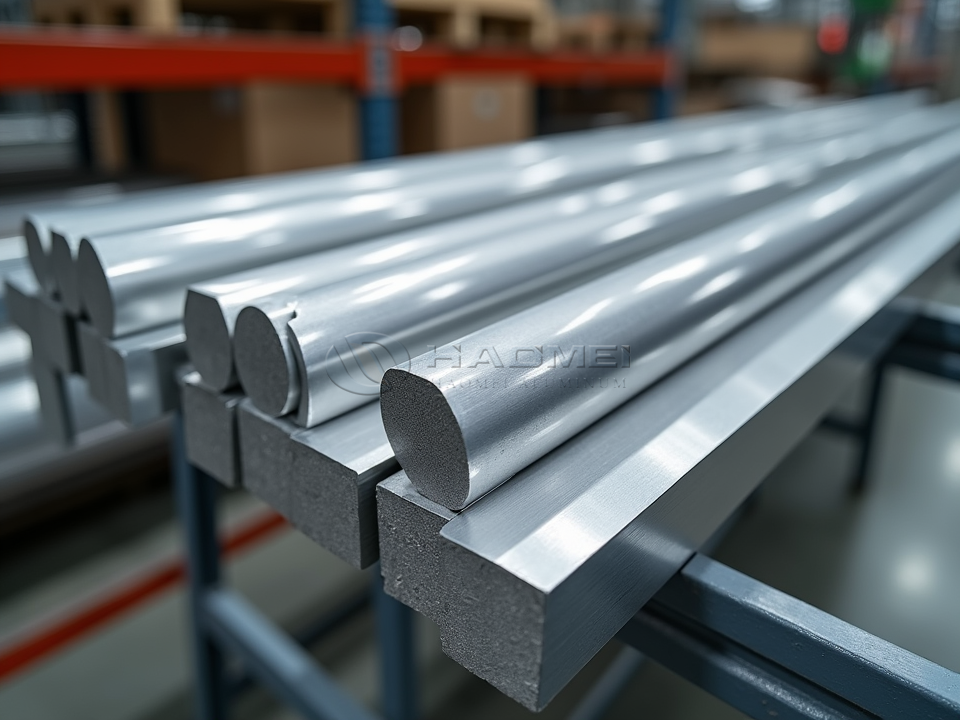

Cuando se requieran piezas de conexión sólidas además de miembros tubulares, coincidentes o compatibles Barras de aluminio de grado marino Se puede utilizar para refuerzos, inserciones, soportes y bloques de montaje mecanizados.

Propiedades químicas típicas

La composición química controla el comportamiento de la corrosión, la respuesta de la soldadura, el desarrollo de la resistencia y la calidad de la extrusión. Los rangos mostrados son valores representativos comúnmente asociados con estas aleaciones. La certificación de materiales siempre debe regir los requisitos finales de adquisición.

El magnesio proporciona a las aleaciones 5xxx gran parte de su resistencia a la corrosión del agua de mar, mientras que el magnesio y el silicio forman el sistema de refuerzo en las aleaciones 6xxx. Esto explica por qué las extrusiones huecas 6xxx son populares para la fabricación estructural, pero aún requieren una protección cuidadosa en soldaduras, grietas e interfaces de metales diferentes.

Estándares y documentación para la fabricación marina

Las especificaciones deben identificar la aleación, el temperamento, las dimensiones, la tolerancia, la condición de la superficie, los requisitos de inspección y la documentación. Las normas a las que se hace referencia comúnmente incluyen ASTM B221 para barras, varillas, alambres, perfiles y tubos extruidos de aleación de aluminio; EN 755 para productos de aluminio extruido; EN 573 para composición química; y EN 515 para designaciones de temperamento.

La construcción marina también puede seguir los requisitos de clase de embarcación de DNV, ABS, Lloyd's Register u otro organismo de clasificación aplicable. Estas reglas no reemplazan las normas materiales; conectan la trazabilidad del material y el diseño estructural con las demandas de un tipo de embarcación en particular.

Los certificados de prueba de materiales son valiosos para los miembros de la plataforma y la estructura, especialmente cuando el proyecto requiere números de calor rastreables, química verificada, propiedades mecánicas o inspección de terceros.

Detalles de fabricación que protegen la vida útil

Las barras huecas deben sellarse o ventilarse correctamente antes de soldar. Las secciones cerradas pueden atrapar humedad, productos químicos de limpieza o expandir el aire durante la fabricación. Los orificios de drenaje deben ubicarse donde sale naturalmente el agua, no donde crean una nueva bolsa de corrosión.

Utilice metales de aportación compatibles con el aluminio y procedimientos de soldadura calificados y adecuados para la aleación seleccionada. Elimine la contaminación de la soldadura, evite el pulido innecesario del metal base y aísle los herrajes de acero inoxidable con arandelas, selladores o materiales de barrera no conductores. La corrosión galvánica a menudo comienza en una pequeña conexión que se pasa por alto en lugar de a través de un miembro grande de aluminio.

Para estructuras de plataforma, evite crear trampas de agua entre la barra hueca y la placa de plataforma. El sellado continuo puede ser apropiado en algunos conjuntos, mientras que el drenaje y la ventilación accesibles pueden ser mejores en otros. El detalle preferido depende de si el área se puede inspeccionar y enjuagar durante el servicio.

Las barras huecas de aluminio marino aportan una ventaja práctica de ingeniería a la construcción de barcos: la fuerza se concentra en la forma, no se desperdicia en el exceso de peso. Con la aleación, el temple, el espesor de la pared y los detalles de control de corrosión adecuados, crean refuerzos de cubierta duraderos y estructuras de embarcaciones que siguen siendo livianas, útiles y preparadas para las exigentes condiciones marinas.
