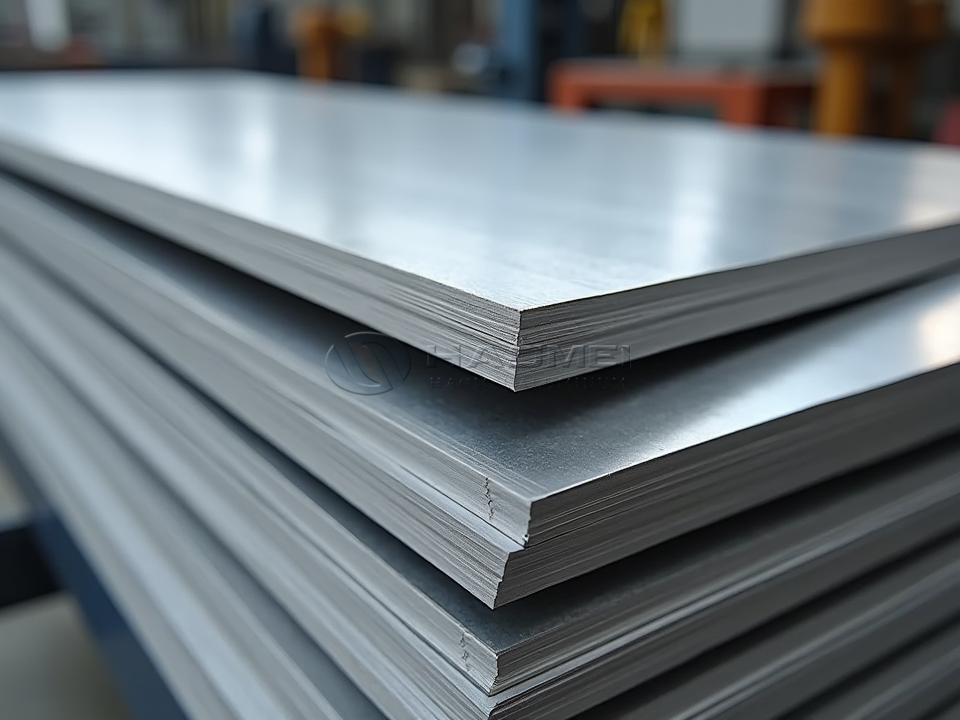

Placa de hoja de aleación de aluminio de grado marino 5083 con certificado

La estructura metálica de un buque hace más que transportar carga. Debe resistir la niebla salina, la humedad, las vibraciones, los impactos y años de estrés cíclico sin convertirse en una carga de mantenimiento. La placa de aleación de aluminio de grado marino 5083 con certificado está diseñada precisamente para este entorno de trabajo. Es una aleación de aluminio y magnesio no tratable térmicamente ampliamente seleccionada para cascos, cubiertas, mamparos, superestructuras, tanques y equipos marinos.

El valor real de 5083 no es simplemente su fuerza. Su ventaja práctica proviene del equilibrio entre un alto contenido de magnesio, una excelente resistencia a la corrosión del agua de mar, un rendimiento soldado confiable y un peso comparativamente bajo. Un certificado de material convierte estas propiedades en datos de adquisición verificables, lo que ayuda a los constructores navales, fabricantes e inspectores a confirmar que la placa entregada cumple con la composición química, el temperamento, las propiedades mecánicas, las dimensiones y los estándares marinos aplicables especificados.

Por qué 5083 funciona en servicio de agua salada

5083 pertenece a la familia de aleaciones de aluminio 5xxx, donde el magnesio es el principal elemento de aleación. El magnesio fortalece la matriz de aluminio al tiempo que preserva una excelente resistencia a la corrosión en atmósferas marinas y exposición al agua de mar. En comparación con la lámina de aluminio industrial común, la placa marina 5083 producida adecuadamente es más adecuada para el contacto prolongado con ambientes ricos en cloruro.

Su densidad es de aproximadamente 2,66 g/cm³, muy inferior a la del acero. Esta reducción de peso puede soportar una mayor carga útil, un calado reducido, un manejo más rápido o una mayor eficiencia del combustible, según el diseño de la embarcación. Al mismo tiempo, 5083 ofrece una relación resistencia-peso favorable para estructuras soldadas. Es especialmente valioso cuando un panel soldado de gran tamaño debe permanecer duradero sin una masa estructural excesiva.

En servicio, la resistencia a la corrosión depende de algo más que el nombre de la aleación. El estado de la placa, la calidad de la superficie, la práctica de soldadura, el diseño del drenaje, el aislamiento de metales diferentes y la selección del recubrimiento influyen en el resultado final. Los templados certificados H116 y H321 se especifican comúnmente para el revestimiento de cascos porque están destinados a ambientes marinos donde la resistencia a la corrosión por exfoliación es importante.

Para proyectos que requieren selección de materiales en múltiples áreas de embarcaciones, Hojas de aluminio de grado marino Proporcionan una gama más amplia de aleaciones marinas, espesores y condiciones de superficie.

Composición química de la aleación de aluminio 5083.

La química del 5083 está controlada para producir fuerza y resistencia a la corrosión, al tiempo que limita los elementos de impureza que pueden debilitar el rendimiento marino. Los límites típicos se muestran en la tabla.

El magnesio es el elemento de refuerzo central, mientras que el manganeso y el cromo ayudan a controlar la estructura del grano y mejoran la resistencia a los daños relacionados con la corrosión. El cobre se mantiene en un nivel muy bajo porque un exceso de cobre puede reducir la resistencia a la corrosión en el servicio de agua de mar.

Temperamento que coincide con la tarea de fabricación

La selección de temperamento cambia el comportamiento del 5083 durante el conformado, la soldadura y el funcionamiento. El temperamento correcto debe seguir el propósito estructural en lugar de elegirse únicamente por el valor de resistencia.

Oh temperamento está completamente recocido y tiene la mayor conformabilidad. Es adecuado para paneles curvos, conformado profundo, componentes marinos complejos y áreas que requieren flexión extensa. Su menor resistencia lo hace menos común para las zonas primarias del casco de alta carga.

temperamento H111 está ligeramente endurecido por deformación. Ofrece una resistencia mejorada en comparación con el temple O y al mismo tiempo conserva una buena trabajabilidad. Se puede utilizar para paneles estructurales generales y piezas marinas fabricadas.

temperamento H116 está endurecido por deformación y estabilizado para mejorar la resistencia a la corrosión por exfoliación. Es una opción común para el revestimiento del casco, los costados, el revestimiento de la cubierta y las estructuras expuestas regularmente al agua de mar.

temperamento H321 Está endurecido por deformación y estabilizado mediante un tratamiento térmico controlado. Al igual que el H116, se especifica con frecuencia para construcciones marinas soldadas. Combina propiedades mecánicas estables con una resistencia confiable a la corrosión por exfoliación.

Los valores mecánicos típicos varían según el espesor y el estándar aplicable. Para la placa 5083-H116 o 5083-H321, la resistencia a la tracción suele ser de alrededor de 275-350 MPa, el límite elástico suele ser de alrededor de 125-240 MPa y el alargamiento generalmente sigue siendo suficiente para la fabricación marina. Los certificados de materiales deben indicar los resultados reales de las pruebas para el lote suministrado en lugar de basarse únicamente en datos típicos.

Parámetros comúnmente especificados para placas marinas

Las láminas y placas de grado marino 5083 están disponibles desde calibres de láminas delgadas hasta tamaños de placas pesadas para estructuras de embarcaciones importantes. Los espesores solicitados frecuentemente varían desde 1,5 mm hasta 200 mm, con dimensiones personalizadas disponibles según la capacidad de laminación y los requisitos del proyecto. Los anchos estándar pueden incluir 1000 mm, 1250 mm, 1500 mm, 2000 mm y formatos más amplios para paneles de casco grandes. Las longitudes se pueden cortar a tamaños estándar o específicos del proyecto.

Los parámetros de pedido importantes incluyen la designación de la aleación, el temperamento, la tolerancia de espesor, el ancho, la longitud, el acabado de la superficie, el requisito de planitud, la dirección de la fibra, el requisito de inspección ultrasónica, la película protectora y el método de embalaje. Para trabajos críticos en el casco, los compradores también pueden solicitar placas con planitud mejorada o calidad interna controlada para respaldar la precisión del corte y la soldadura CNC.

Estándares y requisitos de certificados

Un certificado es el documento de identidad rastreable de la placa. Vincula el material físico con los registros de producción e inspección. Para las placas de lámina de aleación de aluminio de grado marino 5083, un certificado de prueba de fábrica normalmente registra el número de calor, el número de lote, la aleación, el temperamento, las dimensiones, el análisis químico, los resultados de las pruebas de tracción y el estado de la inspección.

Las normas aplicables pueden incluir ASTM B209 para láminas y placas de aluminio y aleaciones de aluminio, EN 485 para tolerancias y propiedades mecánicas, EN 573 para composición química y EN 10204 3.1 para documentación de inspección. Los proyectos marítimos pueden requerir además la aprobación o inspección de sociedades de clasificación como DNV, ABS, Lloyd's Register, Bureau Veritas, CCS o RINA, sujeto a los requisitos del contrato.

La revisión del certificado debe confirmar que la descripción de la placa coincide exactamente con la orden de compra. Una placa 5083-H116 no es intercambiable con una hoja general 5083-O cuando se especifica resistencia a la corrosión, resistencia y aprobación de clase. Las marcas de trazabilidad en la placa o en el embalaje también deben corresponder a la información del certificado.

Funciones marinas y aplicaciones del mundo real

La placa 5083 sirve como piel de trabajo y marco estructural de muchos vasos. En ferries de pasajeros y barcos de trabajo de alta velocidad, su baja masa favorece el rendimiento y la carga útil. En buques pesqueros, patrulleras, lanchas de desembarco, yates y catamaranes, proporciona un revestimiento de casco duradero con buena soldabilidad. En buques comerciales, se utiliza para casetas de cubierta, timoneras, estructuras de alojamiento, tabiques, tapas de escotillas, tanques y plataformas de equipos.

También se utiliza más allá del casco. Los equipos de almacenamiento criogénico se benefician de la dureza de la aleación a bajas temperaturas. Las pasarelas, pasarelas, plataformas de servicio, componentes relacionados con la presión y equipos costeros marinos pueden beneficiarse de su resistencia a la corrosión y flexibilidad de fabricación.

Cuando un proyecto necesite específicamente material certificado para la construcción del casco, Hoja de aluminio marino 5083 Se puede seleccionar en H116, H321, O u otros estados de ánimo adecuados según los requisitos estructurales y de forma.

Notas de fabricación para una larga vida útil

El 5083 se suelda fácilmente utilizando metales de aportación adecuados de la serie 5xxx, comúnmente 5183, 5356 o 5556, según el diseño de la junta y las condiciones de servicio. La soldadura reduce la resistencia en la zona afectada por el calor, por lo que los cálculos estructurales deben utilizar valores de juntas soldadas aplicables en lugar de cifras del metal base únicamente. Las superficies limpias, el aporte de calor controlado, la selección correcta del relleno y la inspección posterior a la soldadura respaldan uniones marinas confiables.

Evite la exposición prolongada a temperaturas elevadas durante la fabricación o el servicio, particularmente por encima de aproximadamente 65 °C, porque las aleaciones 5xxx con alto contenido de magnesio pueden volverse más susceptibles a la sensibilización y la corrosión intergranular. Un buen drenaje, el aislamiento de accesorios de acero inoxidable o de cobre y sistemas de revestimiento adecuados protegen aún más la estructura terminada.

La placa de chapa de aleación de aluminio de grado marino 5083 con certificado es, por lo tanto, una elección de material basada tanto en la evidencia como en el rendimiento. Su química resiste el agua de mar, sus temperamentos se adaptan a la conformación y la carga estructural, y su certificación brinda a los equipos del proyecto la confianza de que la placa instalada en un recipiente es la placa especificada.
