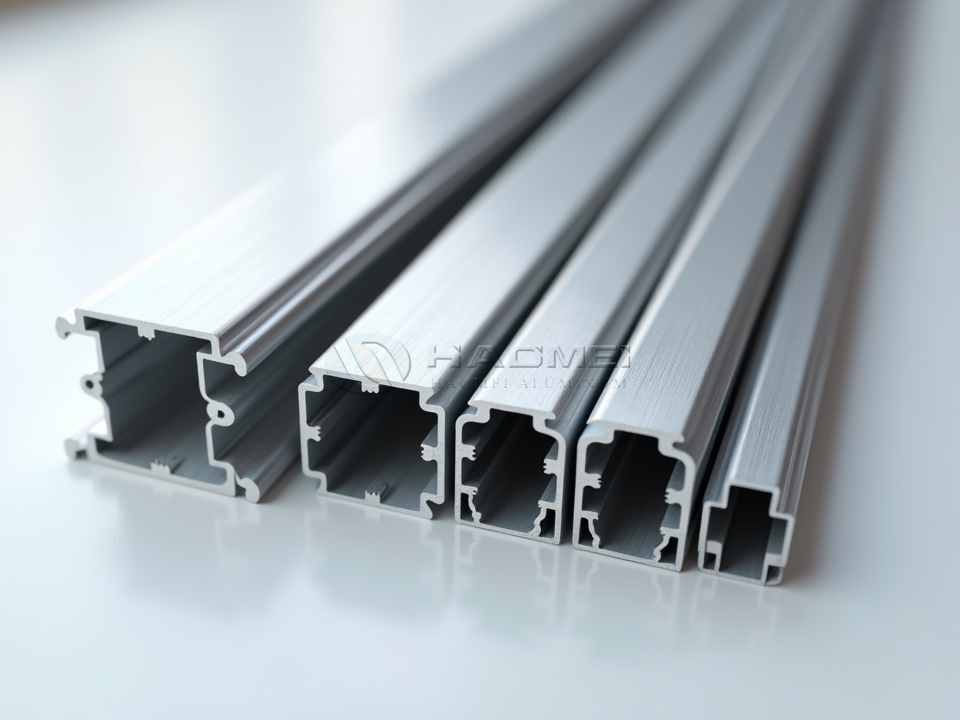

5052 해양 알루미늄 Z 모양 섹션

해양 제작에서 Z 모양 단면은 구부러진 프로파일 그 이상입니다. 직접적으로 만나고 싶지 않은 두 평면 사이의 오프셋 교량입니다: 데크에서 프레임으로, 패널에서 스트링거로, 해치 가장자리에서 지지 레일로, 격벽 라이닝에서 선체 보강재로. 5052 해양 알루미늄으로 제작된 Z 섹션은 염수 분무, 진동, 굽힘 및 컴팩트한 조립이 모두 동시에 발생하는 공간에서 특히 유용합니다.

5052는 알루미늄-마그네슘 합금 계열에 속합니다. 강도는 보통이고 내식성은 우수하며 성형 거동은 벤딩, 플랜징 및 맞춤형 프로파일 생산에 적합합니다. 보트 제작자, 부두 제작업체, 선박 장비업체 및 해양 장비 생산업체의 경우 5052 해양 알루미늄 Z형 섹션은 대형 어셈블리를 더 깨끗하고 가벼우며 오래 지속되도록 만드는 작은 구조 부품 역할을 하는 경우가 많습니다.

Z 섹션은 제어된 오프셋처럼 작동합니다.

모양 자체가 기능의 많은 부분을 설명합니다. Z 섹션에는 웹으로 연결된 두 개의 플랜지가 반대 방향을 향하고 있습니다. 이 기하학적 구조는 하중 전달을 위해 연속적인 금속 경로를 유지하면서 장착 표면 사이를 분리합니다. 선체 또는 데크 시스템에서 해당 오프셋은 플랫 바와 앵글이 깔끔하게 처리할 수 없는 실제 문제를 해결할 수 있습니다.

예를 들어, Z 단면은 지지대 위로 데크 패널을 올려 배수 여유 공간을 만들 수 있습니다. 단열재나 배선을 수용하기 위해 트림 표면을 격벽에서 멀리 이동할 수 있습니다. 불필요한 두께를 추가하지 않고 두 장의 시트가 겹치는 랩 조인트를 만들 수 있습니다. 비교 해양 알루미늄 앵글 , Z 프로파일은 보다 균형 잡힌 오프셋을 제공하므로 한쪽이 플레이트 아래에 있어야 하고 다른 쪽이 프레임 위에 있어야 하는 경우에 유용합니다.

이것이 바로 많은 엔지니어들이 Z 모양을 강화 부품인 동시에 포지셔닝 부품으로 취급하는 이유입니다. 단일 프로파일에 간격, 정렬, 가장자리 보호 및 고정 영역을 설정합니다.

5052가 Marine Z 프로필에 적합한 이유

해양 환경은 염화물 공격, 갇힌 습기, 온도 순환 및 지속적인 진동을 통해 재료를 처벌합니다. 5052는 마그네슘이 우수한 연성을 유지하면서 해수 부식에 대한 저항성을 향상시키기 때문에 여기서 좋은 성능을 발휘합니다. 열처리 가능한 합금이 아니기 때문에 기계적 성질은 주로 가공 경화 및 템퍼링 안정화에 의해 제어됩니다.

실제 제작에서는 이것이 중요합니다. Z 모양 단면에는 단단한 굽힘, 홈형 구멍, 리벳, 실란트 접촉 또는 용접 연결이 필요할 수 있습니다. 5052는 많은 고강도 알루미늄 합금보다 균열 위험이 적으며 이러한 작업을 처리합니다. 적절한 세척 및 전처리를 사용하면 표면에 양극 산화 처리, 분체 코팅, 페인팅 및 해양 밀봉 시스템도 사용할 수 있습니다.

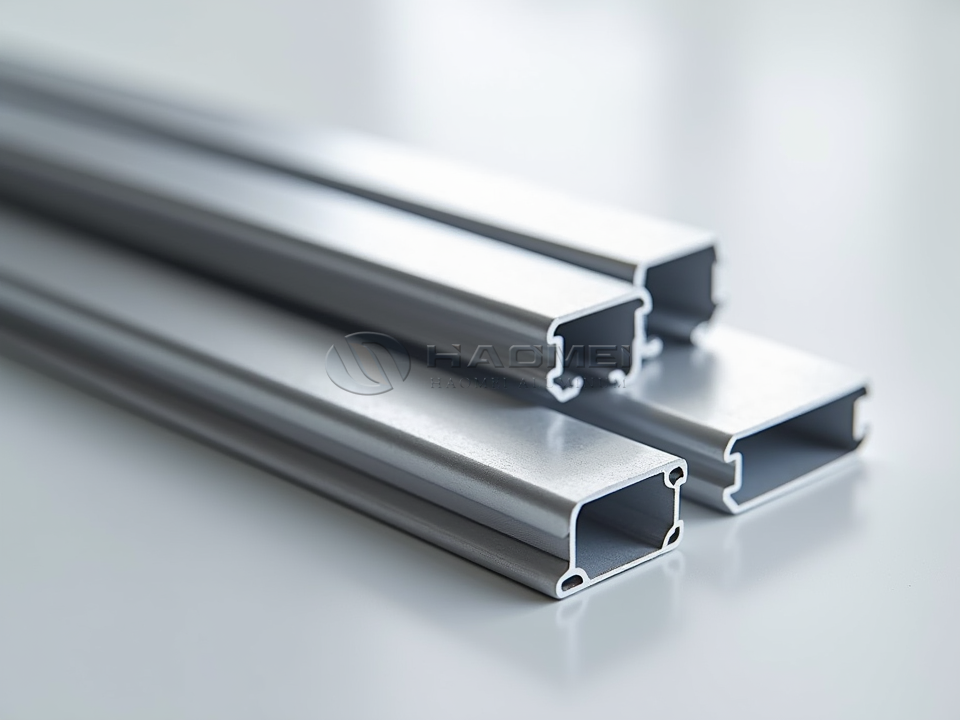

더 높은 기둥 강성 또는 무거운 집중 하중이 필요한 어셈블리의 경우 설계자는 5052 Z 섹션을 더 큰 섹션과 결합할 수 있습니다. 해양 등급 알루미늄 압출 . 그 역할에서 Z 섹션은 구조를 완성하는 커넥터, 스페이서, 커버 레일 또는 경량 보강재가 되는 경우가 많습니다.

보트, 부두, 해양 장비의 공통 기능

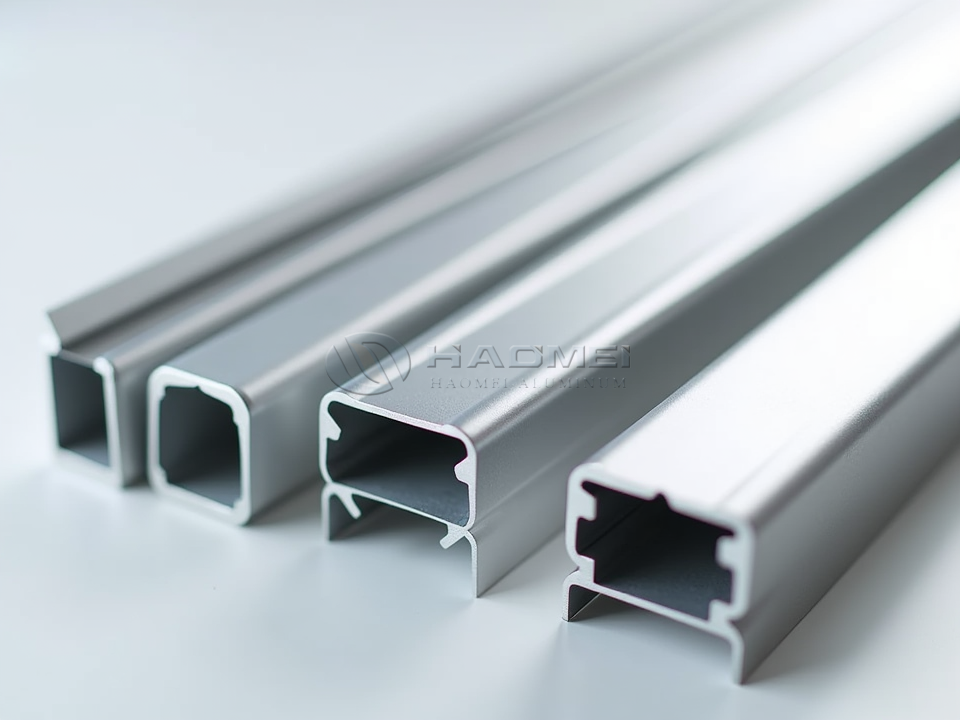

5052 해양 알루미늄 Z 모양 섹션은 객실 내부, 데크 가장자리, 천장 패널, 사물함 프레임, 계기 하우징 및 해치 주변을 위한 패널 지지대로 자주 사용됩니다. 오프셋 디자인은 설치자에게 숨겨진 고정 표면을 제공하여 나사나 리벳이 보행 표면에 닿지 않도록 하면서 깔끔하게 보이는 선을 생성하는 데 도움이 됩니다.

또한 얇은 알루미늄 시트 조립체의 보강재로도 사용됩니다. 플레이트에 부착된 Z 섹션은 더 큰 채널의 무게 없이 굽힘 저항을 ​​증가시킵니다. 소형 선박, 작업선, 폰툰 및 서비스 플랫폼에서 이는 패널의 진동 및 오일 캐닝을 줄일 수 있습니다.

도크 및 플로팅 플랫폼에서 Z 프로파일은 전환 레일, 페이셔 지지대, 장착 스트립 또는 가장자리 리테이너 역할을 할 수 있습니다. 이 모양은 데크, 측면 플레이트 및 지지 프레임이 서로 다른 높이에서 만나야 할 때 도움이 됩니다. 해양 전기 캐비닛 및 장비 인클로저에서 5052 Z 섹션은 부식 방지 장착 레일과 개스킷 시트를 제공합니다.

5052 해양 알루미늄 Z형 단면의 일반적인 매개변수

치수는 도면에 따라 다르지만 구매자는 일반적으로 플랜지 너비, 웹 높이, 두께, 내부 굽힘 반경, 길이 및 구멍 패턴을 통해 Z 섹션을 정의합니다. 5052는 성형성이 높기 때문에 특히 맞춤형 해양 구조물의 경우 시트 또는 스트립으로 성형하는 프레스 브레이크를 통해 많은 Z 섹션이 생산됩니다. 경우에 따라 반복 단면 및 보다 엄격한 치수 일관성을 위해 특수 프로파일 생산을 선택할 수 있습니다.

해양 사용의 경우 모서리를 나중에 고려해서는 안 됩니다. 너무 날카로운 굽힘 반경은 특히 H34 또는 더 단단한 성질에서 응력 집중을 생성할 수 있습니다. 부품이 굽힘 근처에서 반복적으로 구부러지거나 용접되는 경우 일반적으로 더 부드러운 성질이나 더 큰 굽힘 반경이 더 안전합니다.

템퍼 선택 및 기계적 동작

성질을 선택하면 생산 및 서비스 중에 Z 섹션이 작동하는 방식이 변경됩니다. O 성질은 부드럽고 성형성이 뛰어나 복잡한 굽힘이 필요할 때 자주 사용됩니다. H32는 신뢰할 수 있는 연성과 함께 우수한 강도를 제공하기 때문에 해양 시트 성형 부품에 널리 사용되는 밸런스입니다. H34 및 H36은 더 높은 강도를 제공하지만 굽힘 반경 및 성형 방향에 더 많은 주의가 필요합니다. H112는 제작 후 안정적인 특성이 필요한 제품에 자주 사용됩니다.

일반적인 기계적 특성은 표준, 두께, 생산 경로에 따라 다르지만 다음 값은 설계 논의 및 구매 의사소통에 유용합니다.

5052 알루미늄의 화학 성분

5052의 부식 거동은 주로 마그네슘에서 비롯되는 반면, 크롬은 응력 부식에 대한 저항성과 입자 구조 안정성을 향상시키는 데 도움이 됩니다. 구리는 바닷물 노출 시 내식성을 감소시킬 수 있으므로 낮은 구리 함량도 중요합니다.

표준 및 품질 조건

5052 해양 알루미늄 Z형 섹션은 일반적으로 인정된 알루미늄 재료 및 제조 표준에 따라 공급됩니다. 관련 참조 자료에는 성형 프로파일에 사용되는 시트 및 플레이트에 대한 ASTM B209, 압출 알루미늄 프로파일에 사용되는 ASTM B221, 시트 및 스트립에 대한 EN 485, 압출 제품에 대한 EN 755, 시장 요구 사항에 따라 JIS H4000, GB/T 3880 및 GB/T 6892가 포함될 수 있습니다. 해양 프로젝트에서는 ABS, DNV, LR, BV, CCS 또는 RINA와 같은 선급 협회의 기대에 맞춰 검사를 요청할 수도 있습니다.

치수 검사에는 플랜지 너비, 웹 높이, 전체 너비, 직진도, 비틀림, 굽힘 각도, 두께 공차, 표면 긁힘, 버 및 구멍 위치가 포함되어야 합니다. 눈에 보이는 데크나 객실 근처에서 사용되는 부품의 경우 표면 품질이 강도만큼 중요할 수 있습니다. 해수 서비스에서는 갈바닉 오염을 방지하기 위해 깨끗한 포장, 건조 보관 및 탄소강 분리가 필요합니다.

더 나은 서비스 수명을 위한 설치 참고사항

좋은 Z 섹션은 부주의하게 설치하면 조기에 실패할 수 있습니다. 패스너는 알루미늄과 호환되거나 와셔, 슬리브, 실란트 또는 코팅과 절연되어야 합니다. 스테인레스 스틸 패스너는 해양 작업에서 흔히 사용되지만 절연 없이 습식 갈바니 전지를 생성하도록 허용해서는 안 됩니다. 배수 간격도 중요합니다. 웹이나 플랜지 뒤에 바닷물이 갇히면 부식 방지 알루미늄이라도 불필요한 응력에 직면하게 됩니다.

5052를 용접할 때 일반적인 필러 선택에는 강도 및 서비스 요구 사항에 따라 5356 또는 5183이 포함됩니다. 특히 얇은 Z 프로파일에서는 왜곡을 줄이기 위해 열 입력을 제어해야 합니다. 접착제 접착 또는 밀봉을 위해 표면을 탈지하고 필요한 경우 가볍게 연마한 다음 코팅 또는 밀봉 시스템 지침에 따라 처리해야 합니다.

구매 관점

5052 해양 알루미늄 Z형 섹션을 주문할 때 가장 유용한 도면은 두께, 플랜지 치수, 웹 높이, 굽힘 반경, 각도 공차, 길이, 구멍 패턴, 표면 상태 및 성질을 보여주는 도면입니다. 섹션이 기존 데크 프레임, 해치, 격벽 또는 도크 모듈과 일치해야 하는 경우 조립 사진 또는 결합 부품 치수를 제공하면 비용이 많이 드는 불일치를 방지할 수 있습니다.

구매자에게 5052의 주요 장점은 내식성 뿐만이 아닙니다. 이는 이 합금을 통해 컴팩트한 Z 프로파일이 간격 유지, 고정, 강화, 트리밍 및 가장자리 보호와 같은 여러 작업을 동시에 수행할 수 있는 방식입니다. 해양 건설에서 이러한 종류의 다기능 부품은 무게를 줄이고, 조립 시간을 단축하며, 혹독한 바닷물 조건에서 장기적인 신뢰성을 지원합니다.
