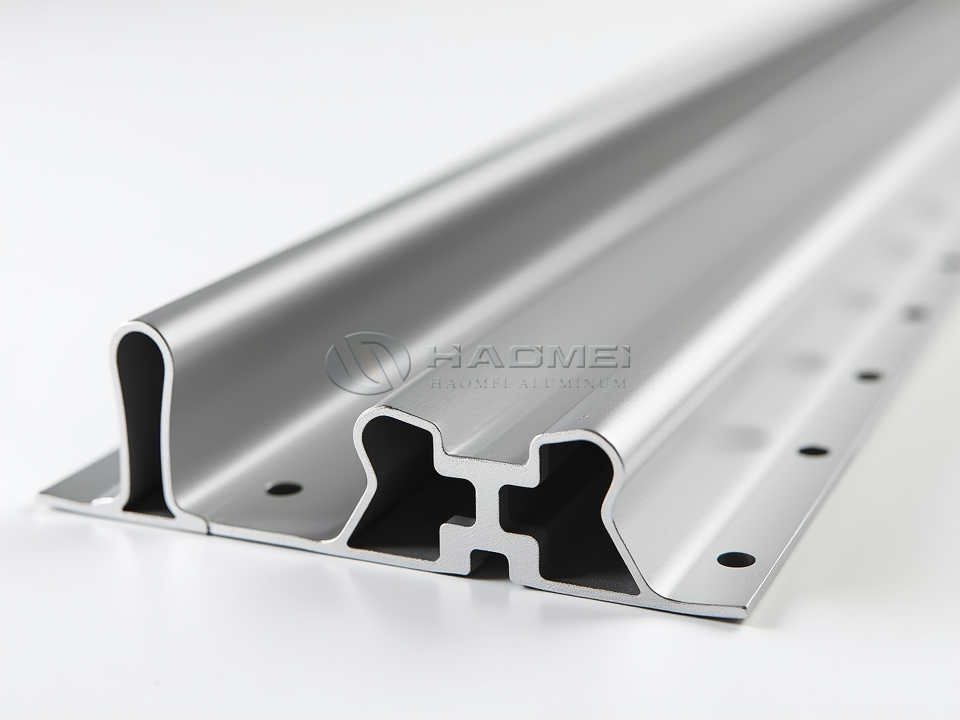

해안 전자 열 관리를 위한 6061 해양 알루미늄 방열판 프로필

해안 전자 장비는 염수 분무, 습기, 진동, 자외선 노출 및 광범위한 온도 변화에 직면하면서 열을 방출해야 합니다. 6061 해양 알루미늄 방열판 프로파일은 우수한 전도성, 가벼운 무게, 구조적 강도 및 신뢰할 수 있는 압출 기능을 결합하여 발전 구성 요소에서 주변 공기까지 실용적인 열 경로를 제공합니다.

이 프로파일은 해안선 근처, 선박 선상, 선착장 시설, 해양 모니터링 플랫폼 및 보호된 실외 인클로저 내에 설치된 전자 장치용으로 설계되었습니다. 지느러미 모양의 기하학적 구조로 인해 표면적이 늘어나고 6061 합금 본체는 장착 레일, 인클로저 벽 또는 장비 프레임 역할도 할 수 있습니다. 그 결과 부품 수를 줄이고 견고한 해양 구조를 지원하는 소형 열 관리 구성 요소가 탄생했습니다.

6061이 해안 열 시스템에 적합한 이유

6061은 마그네슘과 실리콘을 함유한 석출경화성 알루미늄 합금입니다. T6 템퍼에서는 유용한 열 전도성을 유지하면서 많은 범용 알루미늄 등급보다 훨씬 더 높은 기계적 강도를 제공합니다. 이 균형은 방열판이 변환기, LED 모듈, 배터리 컨트롤러, 통신 장치 또는 센서 어셈블리의 무게를 지탱해야 할 때 유용합니다.

무거운 구리 열 하드웨어와 비교하여 6061 알루미늄은 시스템 질량을 줄이고 압출을 통해 길고 복잡한 핀 프로파일을 쉽게 형성할 수 있습니다. 나사 보스, 장착 플랜지, 배선 경로 채널, 스냅핏 커버, 개스킷 랜드 및 배수 기능을 하나의 섹션에 통합할 수 있습니다. 비표준 형상이 필요한 프로젝트의 경우, 해양 알루미늄 맞춤형 모양 열 및 기계적 기능을 단일 엔지니어링 압출에 통합할 수 있습니다.

합금은 공기 중에서 자연 산화막을 형성합니다. 연안 임무의 경우 양극 산화 처리, 전환 코팅 또는 해양 등급 분말 코팅 시스템을 통해 이러한 보호 기능이 강화됩니다. 염분 침전물과 갇힌 습기가 국부적인 부식을 가속화할 수 있으므로 적절한 마감 처리와 건전한 조립 설계가 필수적입니다.

일반적인 재료 특성

이 표의 수치는 6061-T6 소재의 대표값입니다. 최종 특성은 프로파일 형상, 벽 두께, 성질 및 적용 가능한 생산 표준에 따라 달라질 수 있습니다.

6061 알루미늄의 화학 성분

통제된 화학은 6061에 열처리, 압출성 및 기계적 신뢰성에 대한 반응을 제공합니다. 마그네슘과 실리콘은 노화 중에 Mg2Si 침전물을 형성하여 T6 재료와 관련된 강도를 생성합니다.

효과적인 냉각을 촉진하는 프로파일 기하학

방열판 성능은 합금 선택만큼 프로파일 형상에 따라 달라집니다. 열은 먼저 낮은 저항 인터페이스를 통해 알루미늄 베이스에 들어가서 베이스 전체에 퍼지고 핀으로 이동한 다음 마지막으로 대류와 복사를 통해 빠져나가야 합니다. 핀 간격이 너무 좁으면 특히 밀봉되거나 공기 흐름이 적은 인클로저 내부에 정체된 공기가 갇힐 수 있습니다. 지나치게 두꺼운 핀은 열 방출을 항상 향상시키지 않으면서 무게를 추가합니다.

잘 설계된 6061 방열판 프로파일에는 견고한 장착 베이스, 평행 또는 핀 스타일 핀 영역, 넉넉한 루트 반경, 코팅 및 청소를 위해 접근 가능한 표면이 포함되는 경우가 많습니다. 검정색 양극산화 마감재는 내구성 있는 산화물 층을 제공하고 밝은 순수 알루미늄에 비해 복사열 방출을 향상시킬 수 있기 때문에 자주 선택됩니다. 투명 아노다이징은 선택된 접촉 영역에서 금속 외관이나 전도성이 필요한 곳에 적합합니다.

강제 공기 시스템의 경우 핀이 더 크고 핀 간격이 제어되면 팬 구동 공기 흐름을 위한 효율적인 채널을 만들 수 있습니다. 자연 대류의 경우 수직 핀 방향과 방해받지 않는 공기 경로가 매우 중요합니다. 해양 인클로저에서 설계자는 응축수, 소금 결정 또는 세척 잔여물이 모이는 데드 포켓도 피해야 합니다.

연안부식방지 및 조립실습

해안 지역에 설치된 방열판은 전체 부식 제어 시스템의 일부로 처리되어야 합니다. 내구성이 뛰어난 합금이라도 이종 금속, 젖은 ​​잔해 또는 코팅 손상으로 인해 국부적인 공격 지점이 생기면 문제가 발생할 수 있습니다.

권장되는 보호 조치는 다음과 같습니다.

• 외관 및 노출 조건이 요구하는 경우 투명, 검정색 또는 밀봉된 기공이 있는 경질 양극 산화 처리를 지정하십시오.
• 더 강력한 차단 보호 또는 특정 색상이 필요한 경우 해양 등급 분말 코팅을 사용하십시오.
• 호환 가능한 와셔, 코팅 또는 비전도성 장벽을 사용하여 순수 알루미늄에서 스테인리스강, 구리, 황동 및 탄소강 하드웨어를 분리합니다.
• 전자 모듈과 방열판 베이스 사이에 적합한 열 인터페이스 패드, 상변화 물질 또는 열 그리스를 바르십시오.
• 응축수가 프로필에 갇히지 않도록 배수 경로와 환기 장치를 제공하십시오.
• 밀봉된 패스너를 사용하고 절단, 드릴링 또는 기계 가공 후에 가장자리가 급격히 손상되지 않도록 하십시오.

전기적 결합이 필요한 경우 지정된 노출된 접촉 영역을 보존하고 주변의 노출된 알루미늄을 보호하십시오. 접지 배열은 부수적인 금속 간 접촉에 의존하기보다는 장비의 전기 및 부식 설계의 일부로 검증되어야 합니다.

해안 전자 장치 전반에 걸친 응용

6061 해양 알루미늄 방열판 프로파일은 까다로운 해안가 환경에서 지속적으로 작동하는 소형 전자 장치에 적합합니다. 일반적인 설치에는 부두 및 데크용 LED 투광 조명 하우징, 내비게이션 조명 컨트롤러, 해안 전력 모니터링 장치, 태양열 충전 컨트롤러, 해양 배터리 관리 장치, 레이더 및 안테나 전자 장치, 선박 통신 인클로저, CCTV 모듈 및 환경 센서 스테이션이 포함됩니다.

또한 항구, 양어장, 해안 기상 관측소 및 항만 기반 시설에 설치된 인버터 캐비닛, DC-DC 변환기, 소형 모터 드라이브 및 데이터 수집 장비에도 효과적입니다. 프로파일을 길이에 맞게 절단하고 커넥터 및 장착 구멍용으로 가공한 다음 엔드 플레이트 및 개스킷과 쌍을 이루어 보호된 열 인클로저를 형성할 수 있습니다.

보다 폭넓은 시스템 구축을 위해, 해양 등급 알루미늄 프로파일 방열판 섹션과 결합하여 호환 가능한 알루미늄 부품을 사용하여 조화로운 프레임, 커버, 레일 및 장착 구조를 만들 수 있습니다.

더 잘 맞는 프로파일을 위한 설계 정보

성공적인 열 프로파일은 실제 열 부하와 환경 조건에서 시작됩니다. 설계자는 소산될 총 와트, 최대 구성 요소 접합 온도, 주변 공기 온도, 사용 가능한 공기 흐름, 인클로저 볼륨, 장착 방향 및 허용되는 프로필 치수를 정의해야 합니다. 열 시뮬레이션 또는 프로토타입 테스트는 밀봉된 박스, 고전력 모듈 및 직사광선에 노출되는 설치에 특히 유용합니다.

유용한 도면 세부 사항에는 전체 너비 및 높이, 기본 두께, 핀 높이, 핀 피치, 장착면에 필요한 평탄도, 절단 길이, 합금 성질, 마감, 가공 요구 사항 및 포장 보호가 포함됩니다. 고객 절단을 위해 긴 프로파일을 제공할 수 있으며, 정밀 절단 길이로 인해 조립 작업이 단순화됩니다. 보호 필름, 분리기 및 건식 포장은 취급 및 해양 장비 통합 중에 외관 표면을 보존하는 데 도움이 됩니다.

적절하게 지정된 6061 해양 알루미늄 방열판 프로필은 인클로저 자체를 활성 냉각 표면으로 바꿉니다. 이는 염분 공기와 열 부하가 만나는 곳에서 계속 작동해야 하는 전자 장치에 강력하고 가벼우며 부식에 민감한 기반을 제공합니다.
