해저 펌핑 및 유체 운송을 위한 알루미늄 해양 엘보

2026-07-23 09:00:07

알루미늄 마린 엘보는 해양, 선박, 해안 및 보호된 해저 펌핑 시스템을 통해 액체 흐름의 방향을 바꾸도록 설계된 방향성 파이프 피팅입니다. 45도, 90도 및 맞춤형 각도 구성으로 제공되는 이 엘보는 알루미늄 파이프를 연결하는 동시에 설치 무게를 줄이고 흐름 연속성을 유지하며 펌프, 밸브, 선체 구조 및 장비 스키드 주변의 컴팩트한 라우팅을 지원합니다.

해양 알루미늄 엘보는 일반적으로 5xxx 또는 6xxx 시리즈 합금으로 생산됩니다. 선택은 작동 매체, 압력 수준, 제조 방법, 부식 노출, 접합 공정 및 필요한 기계적 강도에 따라 달라집니다. 가공된 배관 시스템의 경우 5083 및 5086은 탁월한 해수 부식 성능을 제공합니다. 기계 가공, 압출 또는 고강도 구조 연결의 경우 6061-T6 및 6082-T6이 적절한 부식 제어 방식과 함께 널리 사용됩니다.

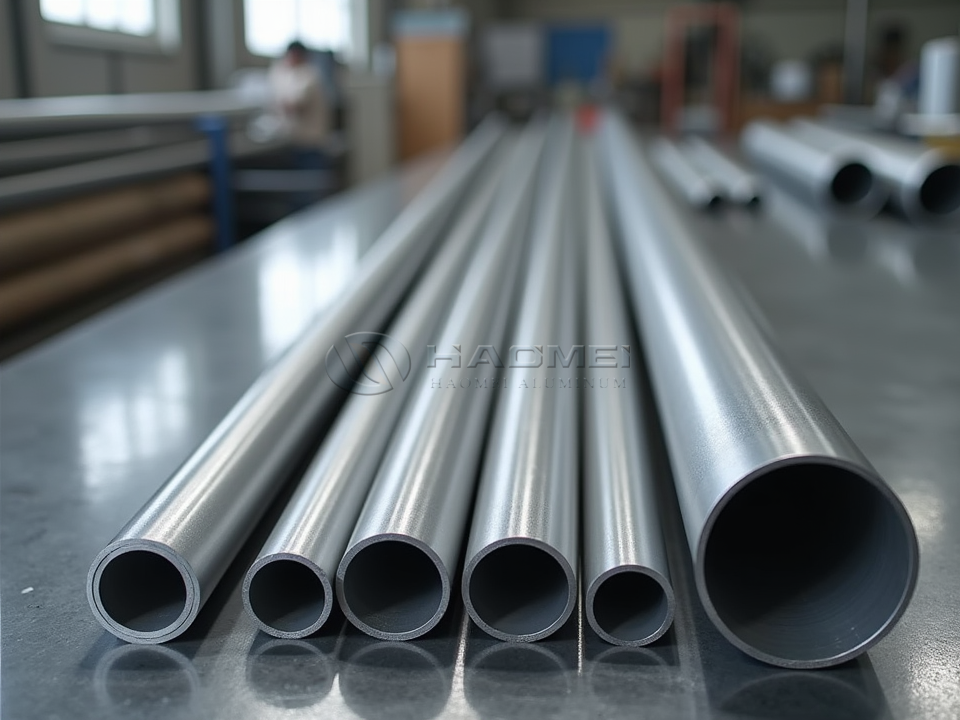

6061 T6 Marine Aluminum Round Tube

제품특성

특징	고객 혜택
저밀도	강철 피팅에 비해 배관 무게, 데크 하중, 지지 요구 사항 및 취급 노력이 줄어듭니다.
해양 등급 합금 옵션	해수, 밸러스트수, 냉각 루프, 유압 오일 및 공정 유체에 대한 합금 선택을 지원합니다.
부드러운 굽힘 형상	방향 변경 시 난류, 국부적인 압력 손실 및 침식을 제한하는 데 도움이 됩니다.
다양한 연결 스타일	맞대기 용접, 소켓 용접, 플랜지, 나사산, 그루브 또는 맞춤형 가공 끝단으로 제공됩니다.
부식 제어 호환성	밀 마감 처리, 양극 처리, 코팅, 도색 또는 이종 금속과 전기적으로 절연된 상태로 공급될 수 있습니다.
맞춤형 제작	굽힘 반경, 벽 두께, 각도, 끝단 준비 및 치수 공차를 프로젝트에 맞게 조정할 수 있습니다.
비자성체	자기 간섭을 최소화해야 하는 설치에 적합합니다.

엘보 디자인은 무봉제, 굴대 굽힘, 용접, 단조, 기계 가공 또는 해양 알루미늄 파이프로 제작될 수 있습니다. 펌핑 효율과 낮은 압력 강하가 중요한 경우 일반적으로 반경이 긴 엘보우가 선호됩니다. 반경이 짧은 엘보는 시스템 설계 시 압력 손실 효과를 고려한다면 설치 공간이 제한된 경우에 유용합니다.

일반적인 해양 및 해저 용도

적용분야	일반적인 유체 또는 서비스	팔꿈치 기능
해저 펌프 모듈	처리된 해수, 냉각수, 작동유	펌프, 매니폴드 및 지지 프레임 주위에 라인을 배선합니다.
선박 해수 냉각	원시 해수, 냉수 회로	스트레이너, 열교환기, 펌프 및 배출 라인을 연결합니다.
밸러스트 및 빌지 시스템	평형수, 배수수	온보드 파이프 네트워크에서 컴팩트한 방향 변경을 생성합니다.
해양 플랫폼	생활용수, 소방용수, 화학약품 투여액	경량 모듈식 배관 어셈블리를 지원합니다.
양식 시스템	해수, 산소수, 순환수	여과, 펌핑 및 탱크 시스템 사이의 흐름을 지시합니다.
해안 담수화 장치	전처리된 해수, 염수, 용수	부식 방지 전송 라인과 소형 스키드를 연결합니다.
해양 연료 및 윤활유 라인	디젤, 윤활유, 비공격성 유체	알루미늄 호환성이 검증된 제어된 라우팅을 제공합니다.

매우 까다로운 심해 서비스를 위해서는 완전히 설계된 압력 함유 시스템의 일부로 엘보를 선택해야 합니다. 외부 정수압, 피로 하중, 진동, 갈바닉 노출, 음극 보호 효과 및 검사 접근을 평가해야 합니다. 알루미늄 엘보는 부식 및 질량 이점을 최대한 활용할 수 있는 보호, 얕은 물, 상부, 스플래시 구역 제어 및 경량 해저 인클로저 응용 분야에 특히 효과적입니다.

합금 및 템퍼 옵션

합금	일반적인 성격	재료 특성	권장 서비스 초점
5052	H32, H34	성형성 및 내식성이 우수함	경량 해양 유체 라인 및 가공된 피팅
5083	H111, H116, H321	내해수성 및 용접성이 우수함	해수 이송, 선체 인접 배관, 용접 시스템
5086	H111, H116, H321	안정적인 용접 성능으로 강력한 내식성	해양 배관, 펌프 연결, 해양 장비
6061	뜨다	강도, 가공성, 치수 안정성이 우수함	가공된 엘보우, 플랜지 피팅, 구조용 파이프 연결부
6082	뜨다	많은 응용 분야에서 6061보다 강도가 높습니다.	견고한 제작 피팅 및 해양 지원 시스템

일반적인 직각 파이프 연결의 경우 6061-T6 90도 해양 알루미늄 파이프 엘보 우수한 기계적 강도, 정확한 가공 및 제어된 끝 형상이 필요한 시스템을 위한 실용적인 옵션입니다.

화학 성분

다음 값은 일반적인 최대 또는 공칭 합금 조성 범위(중량%)입니다. 최종 자재 인증은 조달 요구 사항을 관리해야 합니다.

요소	5083	5086	6061	6082
실리콘, 예	최대 0.40	최대 0.40	0.40-0.80	0.70-1.30
철, 철	최대 0.40	최대 0.50	최대 0.70	최대 0.50
구리, Cu	최대 0.10	최대 0.10	0.15-0.40	최대 0.10
망간, Mn	0.40-1.00	0.20-0.70	최대 0.15	0.40-1.00
마그네슘, Mg	4.00-4.90	3.50-4.50	0.80-1.20	0.60-1.20
크롬, Cr	0.05-0.25	0.05-0.25	0.04-0.35	최대 0.25
아연, Zn	최대 0.25	최대 0.25	최대 0.25	최대 0.20
티타늄, 티타늄	최대 0.15	최대 0.15	최대 0.15	최대 0.10
알루미늄, 알	균형	균형	균형	균형

기술 사양

매개변수	표준 범위 또는 옵션
팔꿈치 각도	45도, 90도, 180도, 맞춤형 각도
공칭 파이프 크기	DN15-DN300, 1/2인치-12인치, 맞춤형 크기 이용 가능
외경	21.3-323.9 mm, 파이프 일정 또는 프로젝트 도면 기준
벽 두께	1.5-20 mm, 합금, 직경, 압력 및 제조 방법에 따라 다름
굴곡 반경	짧은 반경, 긴 반경, 1D, 1.5D, 2D, 3D 또는 사용자 정의
제조방법	이음매 없는 구부러진 튜브, 용접 제작, 단조, 기계 가공
최종 구성	일반 끝단, 베벨 용접 끝단, 플랜지 사용 가능, 나사산형, 소켓, 홈형
표면 상태	밀 마감, 브러시 처리, 양극 산화 처리, 에폭시 코팅, 해양 페인트 시스템
검사 옵션	치수검사, 용접 육안검사, PMI, 염료침투탐상, 압력시험
선적 서류 비치	요청 시 자재 인증서, 치수 보고서, 용접 기록, 코팅 보고서 제공

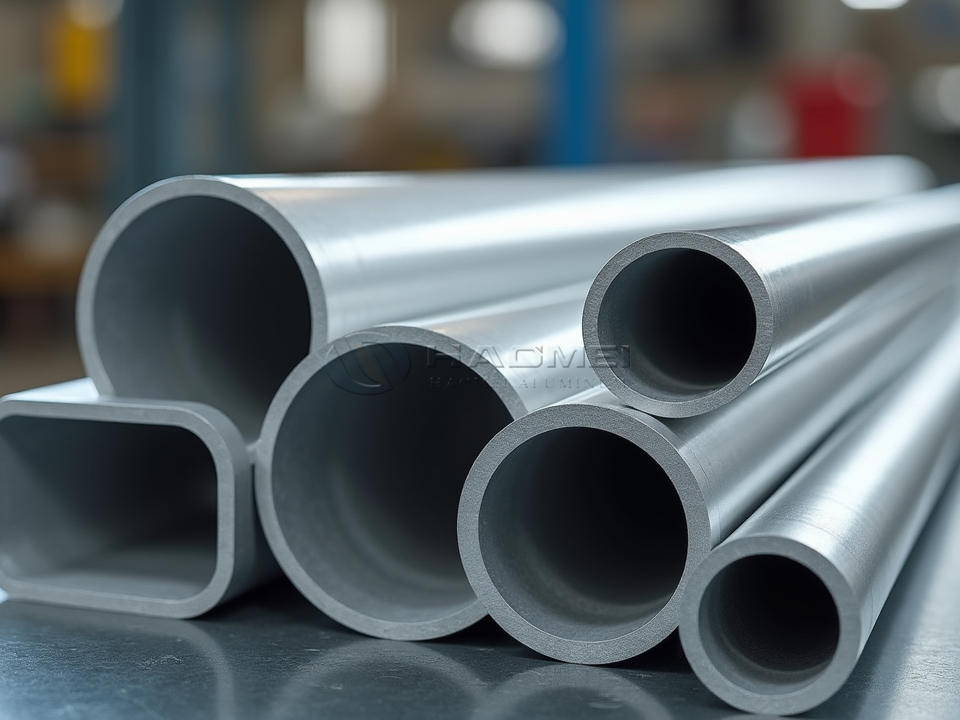

5083 Marine Aluminum Pipe

기계적 및 물리적 참조 데이터

재산	5083-H116	5086-H116	6061-T	6082-Tt
밀도	2.66g/cm3	2.66g/cm3	2.70g/cm³	2.70g/cm³
인장강도	305-385MPa	275-350MPa	290-310MPa	310-340MPa
항복 강도	최소 215MPa	최소 205MPa	최소 240MPa	최소 260MPa
탄성률	대략. 70GPa	대략. 70GPa	대략. 69GPa	대략. 70GPa
녹는 범위	대략. 574-638°C	대략. 574-638°C	대략. 582-652°C	대략. 555-650°C

값은 참고 데이터이며 제품 형태, 두께, 성질 및 해당 재료 표준에 따라 달라질 수 있습니다.

안정적인 유체 운송을 위한 설계 고려 사항

엘보는 직경만으로 선택하기보다는 파이프라인의 압력 등급에 맞춰야 합니다. 벽 두께, 굽힘 반경, 용접 효율, 부식 허용, 유체 속도, 온도 및 지지 간격 모두 서비스 수명에 영향을 미칩니다. 긴 반경 구성은 특히 지속적인 해수 순환 시스템에서 더 부드러운 흐름 경로를 생성하여 펌프 에너지 수요를 줄일 수 있습니다.

이종금속 접촉에는 세심한 제어가 필요합니다. 습한 해양 환경에서 탄소강, 구리 합금 또는 스테인리스강에 직접 연결된 알루미늄은 갈바닉 부식을 경험할 수 있습니다. 필요한 경우 유전체 절연, 호환 가능한 개스킷, 보호 코팅, 배수 제어 및 적절하게 설계된 음극 보호 전략을 사용하십시오. 제작 중에 구리 함유 오염을 방지하고 깨끗한 용접 준비 관행을 유지하십시오.

용접 엘보우의 경우 용접 후 내식성이 우선시되는 경우 5xxx 해양 합금이 선택되는 경우가 많습니다. 열처리된 6xxx 피팅은 열 영향을 받는 부분에서 강도가 감소할 수 있으므로 용접 절차 및 압력 계산에서는 제작 후의 상태를 고려해야 합니다.

공급 및 품질 옵션

알루미늄 해양 엘보는 프로젝트 도면, 표준 파이프 치수 또는 통합 스키드 요구 사항에 따라 공급될 수 있습니다. 사용 가능한 옵션에는 맞춤형 중심 대 면 치수, 강화 섹션, 플랜지 전환, 용접 어셈블리, 일치하는 파이프 스풀, 식별 표시 및 보호 수출 포장이 포함됩니다.

적절하게 지정된 알루미늄 해양 엘보는 해저 펌핑 및 해양 유체 운송을 위한 가볍고 내구성이 뛰어난 흐름 방향 솔루션을 제공합니다. 올바른 합금, 굽힘 형상, 접합 방법 및 부식 방지 기능을 통해 까다로운 바닷물 및 해양 환경에서 효율적인 작동을 지원합니다.
