고강도 보트 프레임 설계를 위한 해양 알루미늄 육각형 바

2026-05-27 09:22:11

해양용 알루미늄 육각형 바는 보트 제작자가 고강도, 깔끔한 가공, 안정적인 고정 표면, 습하고 염분이 많으며 진동이 심한 환경에서 긴 서비스 수명을 필요로 하는 곳에 사용되는 정밀 모양의 솔리드 바입니다. 6개의 플랫 형상은 설계자에게 원형 막대보다 더 많은 접촉면을 제공하는 동시에 나사산 인서트, 브래킷, 스페이서, 프레임 커넥터, 스탠드오프 포스트, 힌지 핀 및 강화된 구조 노드로 가공하기가 더 쉽습니다.

현대식 알루미늄 보트, 작업선, 순찰선, 폰툰, 요트 및 해양 서비스 선박에서는 소형 프레임 강화 및 하드웨어 통합을 위해 육각형 막대가 종종 선택됩니다. 이들 형태는 과도한 중량 없이 선체 프레임, 데크 빔, 트랜섬, 선실, 레일 및 장비 베이스 사이의 강력한 하중 전달을 지원합니다.

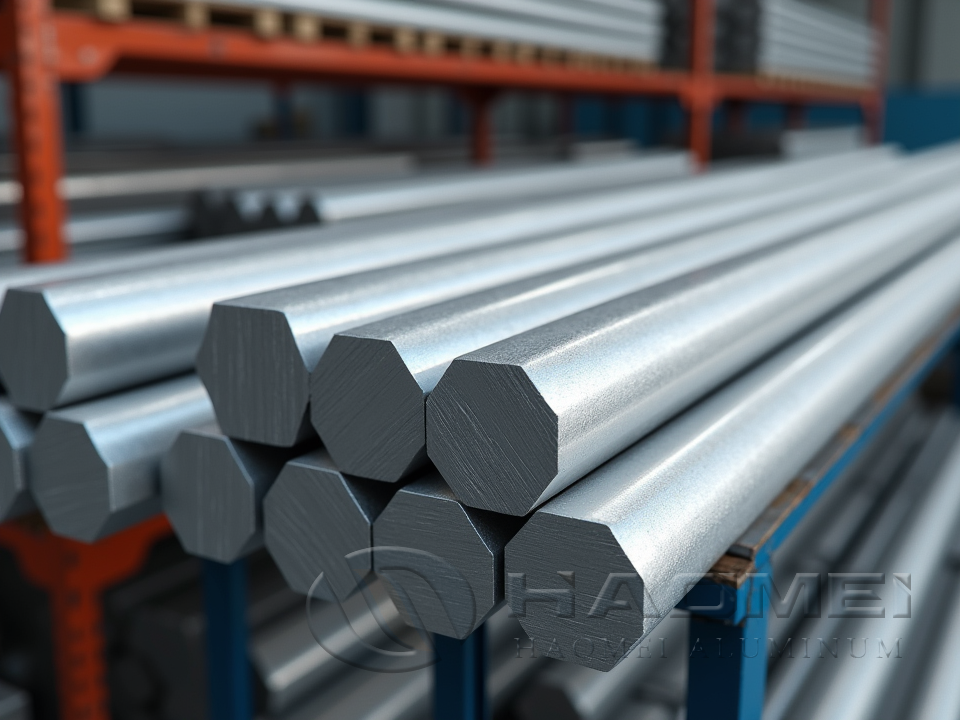

Marine Aluminum Hex Bar

육각형 막대가 보트 프레임에 적합한 이유

육각 바는 스톡 바의 견고한 단면 강도와 6개의 실용적인 평면을 결합합니다. 이러한 면은 조립 중 클램핑, 인덱싱, 가공 및 토크 저항을 향상시킵니다. 둥근 막대와 비교하여 육각형 막대는 고정 장치에 고정하기가 더 쉽고 나사산 커플러 또는 프레임 스페이서로 사용할 때 회전할 가능성이 적습니다. 정사각형 막대와 비교하여 모서리 응력 집중을 줄이고 소형 구조 포켓에 더 잘 맞습니다.

고강도 보트 프레임 설계를 위해 해양 알루미늄 육각형 바는 여러 기능을 수행하는 데 도움이 됩니다.

프레임 조인트를 통해 압축, 전단 및 국부적인 고정 하중을 전달합니다.
무거운 강철 부품을 추가하지 않고도 브래킷, 거싯 및 데크 지지 시스템을 강화합니다.
맞춤형 볼트, 핀, 어댑터, 부싱 및 스탠드오프를 위한 가공 가능한 스톡 제공
빌지, 물 튀김 구역 및 데크 하드웨어 위치의 부식 성능 개선
스테인리스강이나 탄소강 대체품에 비해 구조적 무게 감소
모듈식 보트 프레임 어셈블리를 위한 반복 가능한 CNC 생산 지원

적절한 합금 선택, 표면 처리 및 이종 금속과의 절연을 결합하면 알루미늄 육각 바는 담수 및 해수 응용 분야 모두에서 내구성 있는 성능을 제공할 수 있습니다.

일반적인 해양 합금 및 선택 지침

최고의 합금은 부품이 주로 구조용인지, 고도로 기계 가공되었는지, 용접되었는지, 양극 산화 처리되었는지 또는 심각한 해수에 노출되었는지에 따라 달라집니다. 보트 프레임 및 부속품의 경우 강도 및 가공을 위해 6061-T6 및 6082-T6이 널리 사용됩니다. 뛰어난 해양 내식성과 용접 구조를 위해 5083 및 5086이 종종 지정되지만 육각형 형태의 가용성은 밀 기능에 따라 다릅니다.

합금	전형적인 성격	주요 이점	일반적인 보트 프레임 사용	용접성	가공성
5052	H32, H34	내식성 및 성형성이 우수함	조명 브래킷, 트림, 중요하지 않은 지지대	훌륭한	공정한
5083	H111, H116, H321	높은 해양 강도 및 내해수성	견고한 용접 프레임 부품, 지지대	훌륭한	보통에서 좋음
5086	H32, H116	좋은 인성과 강한 내식성	데크 피팅, 프레임 커넥터, 선체 하드웨어	훌륭한	보통에서 좋음
6061	타투, 타투1	균형 잡힌 강도, 가공, 가용성	나사형 스페이서, 핀, 프레임 포스트, 브래킷	용접부 강도 손실에 양호	훌륭한
6082	타투, 타투1	더 높은 강도의 6000 시리즈 옵션	구조용 커넥터, 내하중 가공 부품	좋은	좋음 ~ 우수함

완전한 바 프로그램을 소싱하는 고객의 경우, 해양 알루미늄 육각형 바 프레임 제작 및 해양 하드웨어 생산에 적합한 합금, 성질, 길이, 공차 및 마감 조합으로 공급될 수 있습니다.

화학성분 참고

화학 성분은 강도, 부식 거동, 용접 반응 및 양극산화 품질을 제어합니다. 표시된 값은 중량% 기준의 일반적인 사양 한계이며 표준 또는 공장 인증서에 따라 약간 다를 수 있습니다.

합금	그리고	철	구리	망	마그네슘	Cr	아연	의	알
5052	최대 0.25	최대 0.40	최대 0.10	최대 0.10	2.2-2.8	0.15-0.35	최대 0.10	-	균형
5083	최대 0.40	최대 0.40	최대 0.10	0.40-1.0	4.0-4.9	0.05-0.25	최대 0.25	최대 0.15	균형
5086	최대 0.40	최대 0.50	최대 0.10	0.20-0.7	3.5-4.5	0.05-0.25	최대 0.25	최대 0.15	균형
6061	0.40-0.8	최대 0.70	0.15-0.40	최대 0.15	0.8-1.2	0.04-0.35	최대 0.25	최대 0.15	균형
6082	0.7-1.3	최대 0.50	최대 0.10	0.40-1.0	0.6-1.2	최대 0.25	최대 0.20	최대 0.10	균형

설계 비교를 위한 기계적 특성

기계적 값은 플랫의 직경, 제조 경로, 성질 및 테스트 표준에 따라 달라집니다. 인증된 값은 최종 구조 계산 전에 항상 밀 테스트 인증서에서 검증되어야 합니다.

합금 성미	인장 강도 MPa	항복 강도 MPa	신장 %	브리넬 경도 HB	밀도 g/cm3
5052-H32	210-260	160-215	8-12	60-70	2.68
5083-H116	305-350	215-250	10-16	75-90	2.66
5086-H116	275-330	195-240	10-16	70-85	2.66
6061-T	290-320	240-275	8-12	90-100	2.70
6082-Tt	310-340	260-300	8-12	95-105	2.70

고강도 보트 프레임 설계의 경우 가공된 커넥터에 더 높은 항복 강도가 필요할 때 6082-T6이 자주 선택되는 반면, 6061-T6은 광범위한 가용성과 예측 가능한 CNC 성능으로 인해 가치가 높습니다. 용접된 해양 부식 저항성이 주요 요인인 경우 5083-H116 또는 5086-H116이 선호될 수 있습니다.

6082 T6 Aluminum Bar for Marine Fittings

기술 사양 및 공급 범위

해양 알루미늄 육각 막대는 공차, 표면 상태 및 배치 크기에 따라 압출, 인발 또는 정밀 가공될 수 있습니다. 평면 치수는 주요 크기 참조입니다.

매개변수	일반적인 범위 또는 요구 사항
제품형태	견고한 육각형 알루미늄 바
아파트 건너편	6mm ~ 80mm, 합의에 따라 더 큰 크기
길이	1m ~ 6m 표준, 원하는 길이로 절단 가능
직진도	일반적으로 크기와 공정에 따라 1~3mm/m
표면 마무리	밀 마감, 브러시 처리, 광택 처리, 양극 산화 처리, 요청 시 부동태화 처리
절단 서비스	톱 절단, CNC 절단, 디버링, 모따기 끝
처리	드릴링, 태핑, 터닝, 밀링, 스레딩, 슬로팅
점검	치수검사, 인장시험, 경도시험, 화학분석
선적 서류 비치	MTC, EN 10204 3.1 필요한 경우 프로젝트별 해양 등급 문서

구현 표준

표준은 구매자, 공장, 제조자 및 용기 설계자 간의 치수, 화학, 공차, 성질 정의 및 검사 요구 사항을 조정하는 데 도움이 됩니다.

기준	해양 알루미늄 육각 막대의 범위
ASTM B221	알루미늄 및 알루미늄 합금 압출 바, 로드, 프로파일 및 튜브
ASTM B211	알루미늄 및 알루미늄 합금 압연 또는 냉간 가공된 바와 로드
EN 755	압출 알루미늄 로드, 바, 튜브 및 프로파일 기술 납품 조건
EN 573	알루미늄 합금 화학성분 및 제품 형태 지정
EN 515	단조 알루미늄 합금의 템퍼 지정
ISO 6362	단조 알루미늄 및 알루미늄 합금 압출 막대, 막대 및 튜브
ABS, DNV, LR, BV	선박 프로젝트 요구에 따른 선택적 해양 분류 승인

온도 조건 및 프레임 성능

템퍼 선택은 강도, 굽힘 반응, 내식성 및 용접 영역 동작에 영향을 미칩니다. 열처리 가능한 6000 시리즈 합금은 용체화 처리 및 인공 시효를 통해 강도가 높아지는 반면, 5000 시리즈 합금은 변형 경화를 통해 강도가 높아지며 해양 내식성 측면에서 높이 평가됩니다.

성질	적용 대상	의미	디자인 영향
H32	5052, 5086	변형 경화 및 안정화	적당한 강도로 내식성이 우수함
H116	5083, 5086	특수 해양 변형 경화 성질	박리 및 해수 공격에 대한 저항력 향상
H321	5083	해양 서비스를 위해 변형 경화 및 안정화됨	신뢰할 수 있는 용접 해양 구조 성능
뜨다	6061, 6082	용체화 열처리 및 인공시효	강도가 높고 가공성이 좋음
T651	6061, 6082	스트레칭을 통한 스트레스 해소 기능이 있는 T6	가공 중 치수 안정성 향상

설계자는 6061-T6 및 6082-T6의 용접부 근처의 강도 감소를 고려해야 합니다. 용접 조인트가 중요한 프레임 하중을 전달하는 경우 설계에는 더 큰 단면이 필요할 수 있으며, 가능한 경우 용접 후 열처리가 필요하거나 5000 시리즈 해양 합금으로 전환해야 할 수도 있습니다.

보트 프레임 설계의 응용

해양용 알루미늄 육각형 바는 하중 전달과 조립 정밀도가 충족되는 위치에 매우 적합합니다. 일반적으로 데크-프레임 연결용 나사형 구조 스페이서, 클릿 백킹 구성 요소, 스티어링 콘솔 지지대, 힌지 블록, 캐노피 프레임 어댑터, 엔진룸 브래킷 및 레일 장착 포스트로 가공됩니다. 평평한 면은 렌치 결합 및 고정 장치 위치 지정을 단순화하여 조선소의 생산 속도를 향상시킵니다.

이는 모듈식 프레임 시스템에도 유용합니다. 육각 바는 여러 면에 구멍을 뚫고 두드릴 수 있어 크로스 멤버, 패널 또는 하드웨어를 다양한 방향에서 부착할 수 있습니다. 이는 제한된 빌지 구역, 캐빈 프레임, 폰툰 지지대 및 유지 관리 접근이 제한된 장비 기초에 유용합니다.

Marine Aluminum Hex Bar

부식 제어 및 표면 처리

해양 알루미늄은 자연적으로 산화막을 형성하지만 보트 서비스에는 염수 분무, 갇힌 습기, 갈바닉 접촉 및 청소용 화학 물질이 포함될 수 있습니다. 좋은 설계 관행은 서비스 수명을 연장합니다.

보호 방법	혜택	권장 용도
투명 또는 경질 아노다이징 처리	표면 경도 및 내식성 향상	보이는 부속품, 나사산 부품, 데크 하드웨어
분체 도장	색상 및 장벽 보호 기능 추가	레일, 노출된 브래킷, 캐빈 구성품
에폭시 프라이머	해양 페인트 시스템을 위한 강력한 코팅 베이스	최종 코팅 전 구조 프레임 영역
절연 와셔	갈바닉 부식 감소	스테인레스 패스너, 청동 피팅, 탄소 섬유 접점
조인트 실란트	틈새 습기 차단	데크 관통부, 볼트로 고정된 프레임 노드

단열재 없이 알루미늄과 스테인리스 스틸이 직접적이고 젖은 접촉을 피하십시오. 틈새 부식을 방지하려면 해양 등급 실런트, 나일론 또는 폴리머 와셔 및 적절한 배수 경로를 사용하십시오.

더 나은 결과를 위한 제작 참고 사항

해양 알루미늄 육각 바는 날카로운 초경 공구, 적절한 칩 간격, 적절한 절삭유 또는 윤활제를 사용하여 깔끔하게 가공됩니다. 나사산 부품의 경우 압연 나사산은 피로 저항성을 향상시키는 반면 절단 나사산은 소규모 배치 및 맞춤형 크기에 경제적입니다. 날카로운 모서리를 모따기하면 모서리의 취급 손상 및 코팅 불량이 줄어듭니다.

용접된 5000 시리즈 바의 경우 일반적으로 5356 필러가 사용됩니다. 6061 또는 6082 용접 어셈블리의 경우 강도, 양극 산화 처리 후 색상 일치 및 서비스 조건을 기준으로 4043 또는 5356 필러를 선택할 수 있습니다. 용접 절차는 자격을 갖춘 관행을 따라야 하며 특히 긴 프레임 조립의 경우 왜곡 제어를 고려해야 합니다.

고객이 제공해야 하는 주문 데이터

명확한 구매 정보는 배송된 육각 막대가 프레임 설계 및 제조 경로와 일치하는지 확인하는 데 도움이 됩니다.

필수 데이터	예
합금 및 성미	6061-T.T., 6082-Tt.1, 5083-H116
크기	평면 간 20mm, 32mm, 50mm
길이	3000mm 표준 또는 185mm 조각으로 절단
기준	ASTM B221 또는 EN 755
표면	밀 마감, 양극 산화 처리, 브러시 처리, 디버링 처리
용인	상업적 공차 또는 정밀 가공 요구 사항
인증	MTC EN 10204 3.1, 필요한 경우 등급 승인
추가 처리	드릴링, 태핑, 모따기, CNC 밀링

최종 선택 조언

해양용 알루미늄 육각형 바는 보트 프레임 설계자에게 소형 구조 연결 및 해양 하드웨어를 위한 강력하고 가벼우며 가공성이 뛰어난 소재를 제공합니다. 일반적인 가공 강도를 위해서는 6061-T6을 선택하고, 더 높은 부하 용량을 위해서는 6082-T6을 선택하고, 용접 해수 성능이 우선시되는 경우에는 5083 또는 5086 템퍼를 선택하십시오. 올바른 표준, 성질, 표면 보호 및 검사 문서를 갖춘 육각 바는 더 깔끔한 조립품, 더 가벼운 프레임 및 오래 지속되는 해양 구조물을 생산하는 데 도움이 될 수 있습니다.
