해양 알루미늄 사각 튜브

2026-09-01 15:44:09

해양용 알루미늄 사각 튜브는 보기는 쉽지만 정량화하기 어려운 이유로 선택되는 경우가 많습니다. 즉, 모양이 제작을 더 예측하기 쉽도록 하기 때문입니다. 원형 튜브는 난간 및 유체 시스템에서 잘 작동하는 반면, 사각형 튜브는 프레임, 데크, 캐빈, 장비 랙 및 지지 어셈블리에 대해 평평한 접촉 표면, 깔끔한 모서리 및 안정적인 정렬을 만듭니다.

해양 건설에서 사각 튜브는 속이 빈 알루미늄 그 이상입니다. 용접, 볼트 체결, 클램핑 및 패널 부착에 편리한 표면을 제공하면서 4개의 직선 벽을 통해 하중을 분산시키는 경량 구조 부재입니다. 작업장부터 물가까지 질서정연하게 유지되는 틀이 필요한 건축업자를 위해, 해양 알루미늄 사각 튜브 효율적인 기반을 제공합니다.

6061 T6 Marine Aluminum Square Tube

정사각형 프로필이 바다에서 작동하는 이유

사각형 튜브는 여러 방향으로 구부러지는 것을 방지하고 비슷한 크기의 원형 튜브보다 더 유용한 장착 면을 제공합니다. 이는 브래킷, 복합 패널, 케이블 트레이, 힌지 및 보호 커버를 정확하게 배치해야 하는 보트, 부두, 작업 플랫폼 및 해양 장비에 중요합니다.

닫힌 중공 섹션은 또한 강력한 무게 대비 강성 비율을 제공합니다. 알루미늄은 강철 밀도의 약 1/3이므로 적절하게 설계된 사각 튜브 프레임워크는 일상적인 서비스에 필요한 실제 강도를 희생하지 않고도 용기 무게를 줄일 수 있습니다. 구조적 무게가 줄어들면 적재 용량이 향상되고, 연료 소비가 줄어들며, 취급이 쉬워지고, 선박의 균형이 더욱 잘 잡힐 수 있습니다.

해양 노출로 인해 튜브에 또 다른 요구 사항이 발생합니다. 즉, 습기, 염수 분무, 간헐적인 침수 및 틈이 생기기 쉬운 연결부를 견뎌야 합니다. 알루미늄은 자연적으로 산화막을 형성합니다. 적합한 해양 합금과 적절하게 세부적인 조립품에서 이 필름은 귀중한 보호 기능을 제공합니다. 재료 선택, 용접 방법, 배수, 이종 금속과의 절연 및 코팅 선택이 여전히 장기적인 결과를 결정합니다.

일반적인 기능 및 응용

해양 알루미늄 사각 튜브는 구조에 직선 형상과 실용적인 부착 지점이 필요한 곳에 널리 사용됩니다. 일반적인 용도는 다음과 같습니다.

보트 T-탑, 캐노피 프레임, 레이더 지지대 및 전자 마운트
캐빈 프레임, 데크 인클로저, 스토리지 모듈 및 콘솔 지지대
폰툰 보트 보강 및 액세서리 프레임워크
통로, 부두 사다리, 부동 플랫폼 프레임 및 선착장 설비
장비 가드, 배터리 인클로저, 좌석 프레임 및 낚시 스테이션
작업선 랙, 유틸리티 상자, 트레일러 구성 요소 및 서비스 플랫폼

난간 및 곡선 구조물의 경우 원형 제품이 더 나은 선택이 될 수 있습니다. 대조적으로, 정사각형 섹션은 직사각형 프레임의 조립을 단순화합니다. 빌더는 다음과 페어링할 수 있습니다. 해양 알루미늄 직사각형 튜브 프레임이 한 방향에서 다른 방향보다 더 큰 강성을 필요로 하는 경우.

합금 및 템퍼 조건

6061은 해양 알루미늄 사각 튜빙에 가장 친숙한 구조용 합금입니다. 이는 우수한 강도, 가공 성능, 용접성 및 합리적인 내식성을 결합합니다. Temper T6은 용체화 처리 및 인공 시효가 높은 기계적 강도를 제공하기 때문에 자주 지정됩니다.

6063은 건축 및 외관에 민감한 압출에 일반적으로 선택됩니다. 압출성이 뛰어나고 표면 마감이 매끄러우며 양극 산화 처리 반응이 좋습니다. T5 및 T6 성미는 널리 사용 가능합니다. 6063은 일반적으로 6061-T6보다 강도가 낮지만 가벼운 레일 프레임, 트림 시스템 및 장식용 해양 구조물에 실용적인 선택입니다.

6082-T6은 또 다른 고강도 6xxx 시리즈 옵션으로, 더 큰 기계적 성능이 필요한 경우 특히 유용합니다. 가용성은 튜브 모양과 시장에 따라 다릅니다. 부식성이 높은 환경의 경우 5052, 5083, 5086과 같은 5xxx 시리즈 합금이 내해수성에 적합합니다. 그러나 복잡한 중공 정사각형 압출은 효율적으로 압출되고 정확한 형상을 유지하기 때문에 6xxx 합금에서 더 일반적으로 생산됩니다.

합금	일반적인 성격	주요강력 캐릭터	해양 사용 고려 사항
6061	타투, 타투1	높은 구조적 강도	프레임, 지지대 및 기계 가공 피팅에 탁월
6063	타트, 타트	적당한 강도, 매끄러운 마무리	가벼운 프레임, 트림, 양극 처리된 부품에 적합
6082	뜨다	고강도	가능한 경우 까다로운 구조적 응용 분야에 사용됩니다.
5052	H32, H34	성형성 및 내식성이 우수함	시트 및 성형 부품에서 더 일반적임
5083	H111, H116	우수한 해수 내식성	선체 플레이트 및 무거운 용접 해양 제작에 선호됩니다.

용접 구조물에 대한 실용적인 점은 종종 놓치게 됩니다. 용접은 열 영향부에서 열처리된 6xxx 합금의 강도를 감소시킬 수 있습니다. 6061-T6 튜브는 용접 바로 옆에서 전체 T6 특성을 유지하지 않습니다. 설계자는 단면 크기 조정, 조인트 레이아웃, 용접 절차 제어 또는 적절한 경우 용접 후 처리를 통해 이 조건을 설명해야 합니다.

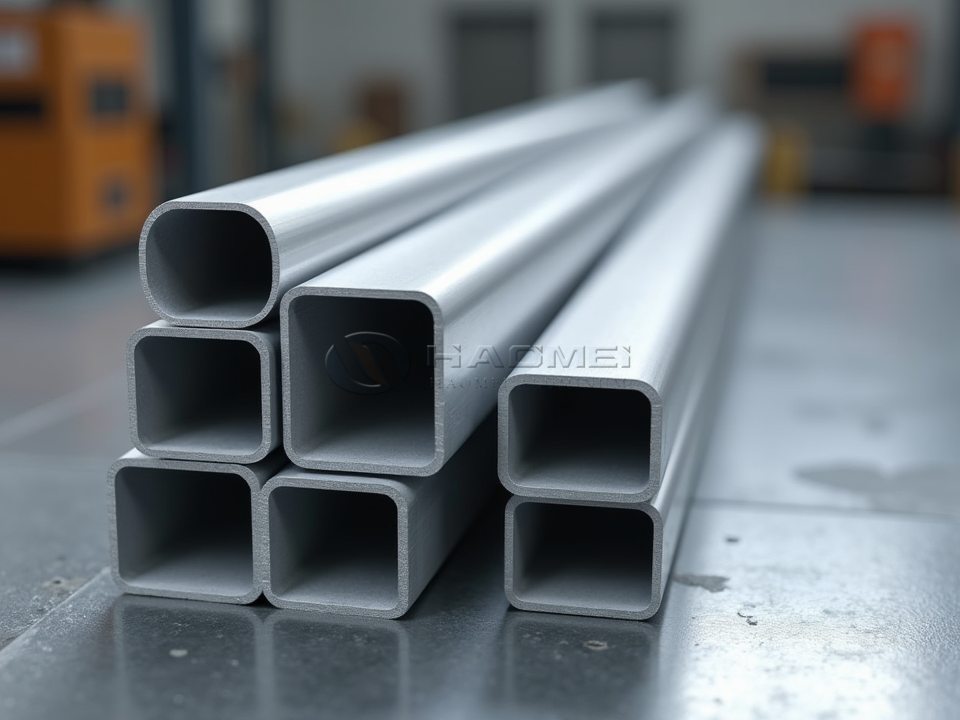

6082 T6 Aluminum Tube for Boat

해양 알루미늄 사각 튜브의 일반적인 매개변수

사각관 치수는 외관만 고려하기보다는 하중 방향, 스팬, 접합 설계 및 부식 허용량에 따라 선택해야 합니다. 일반적인 사양에는 외부 폭, 벽 두께, 내부 모서리 반경, 직진도, 길이, 합금, 성질, 표면 상태 및 치수 공차가 포함됩니다.

매개변수	일반적인 범위 또는 옵션
외부 폭	12mm ~ 150mm(더 큰 맞춤형 크기 사용 가능)
벽 두께	구조 설계의 경우 1.0mm ~ 8.0mm 이상
표준 길이	3m, 5.8m, 6m 또는 원하는 길이로 절단 서비스
합금	6061, 6063, 6082, 5052, 5083, 5086
성질	탁, 타트, 탁1, 하아, Ha4, Ha111, Ha116
표면	밀 마감, 브러시 처리, 광택 처리, 양극 산화 처리, 분체 코팅
제작	톱 절단, 드릴링, CNC 가공, 굽힘, 용접

벽 두께는 해양 구조물에서 특히 중요합니다. 벽이 얇은 튜브는 무게를 줄여주지만 볼트 연결부나 용접부 근처에서 변형될 수 있습니다. 벽 튜빙이 무거울수록 국부 지지 강도가 향상되고 내부 슬리브나 강화 플레이트의 필요성이 줄어들 수 있습니다. 최선의 선택은 가장 큰 튜브가 되는 경우가 거의 없습니다. 효율적인 재료 사용으로 의도한 하중 케이스를 충족하는 튜브입니다.

일반적인 해양 합금의 화학적 조성

다음 표는 일반적인 구성 한계를 중량%로 보여줍니다. 정확한 값은 해당 자재 인증서 및 구매 사양을 기준으로 확인되어야 합니다.

합금	마그네슘	그리고	망	철	구리	Cr	아연	알
6061	0.80-1.20	0.40-0.80	최대 0.15	최대 0.70	0.15-0.40	0.04-0.35	최대 0.25	균형
6063	0.45-0.90	0.20-0.60	최대 0.10	최대 0.35	최대 0.10	최대 0.10	최대 0.10	균형
6082	0.60-1.20	0.70-1.30	0.40-1.00	최대 0.50	최대 0.10	최대 0.25	최대 0.20	균형
5052	2.20-2.80	최대 0.25	최대 0.10	최대 0.40	최대 0.10	0.15-0.35	최대 0.10	균형
5083	4.00-4.90	최대 0.40	0.40-1.00	최대 0.40	최대 0.10	0.05-0.25	최대 0.25	균형

마그네슘은 5xxx 합금의 내식성과 강도를 향상시키는 반면, 마그네슘과 실리콘은 함께 6xxx 합금의 열처리 가능한 Mg2Si 강화 시스템을 만듭니다. 이러한 차이점은 6061-T6이 견고한 압출 프레임워크에 선호되는 이유와 5083이 해수 노출 플레이트 구조에 널리 신뢰되는 이유를 설명하는 데 도움이 됩니다.

표준, 검사 및 설치 세부 사항

해양 알루미늄 사각 튜브는 알루미늄 합금 압출 막대, 막대, 와이어, 프로파일 및 튜브에 대한 ASTM B221과 같은 표준에 공급될 수 있습니다. EN 755는 유럽 프로젝트의 압출 알루미늄 제품에 일반적으로 참조됩니다. 해양 선박 작업에는 고객 도면, 선급 요구 사항 또는 프로젝트별 검사 계획을 준수해야 할 수도 있습니다.

품질 검사에는 일반적으로 합금 인증, 성질 검증, 외부 치수, 벽 두께, 직진도, 비틀림, 표면 결함 및 절단 길이가 포함됩니다. 용접된 프레임의 경우 육안 용접 검사와 부식을 고려한 조인트 디테일링도 똑같이 중요합니다.

닫힌 구역 안에 바닷물이 갇히지 않도록 하십시오. 튜브 끝을 적절하게 밀봉하거나 설계가 허용하는 경우 배수 및 환기를 제어하십시오. 호환되는 절연체, 코팅 또는 밀봉제를 사용하여 스테인리스강, 탄소강, 구리 합금 및 젖은 목재에서 알루미늄을 분리합니다. 이러한 세부 사항은 갈바닉 부식으로부터 튜브를 보호하고 종종 벽 두께를 약간 증가시키는 것보다 서비스 수명에 더 많은 영향을 미칩니다.

해양용 알루미늄 사각 튜브는 해양 제작에 질서를 부여합니다. 정확한 조립을 위한 직선, 효율적인 강도를 위한 중공 벽, 까다로운 해안가 서비스를 위한 알루미늄 내구성을 제공합니다. 올바른 합금, 성질, 치수 및 설치 방법을 사용하면 소형 레크리에이션 보트부터 열심히 작동하는 상업용 플랫폼까지 신뢰할 수 있는 구조 구성 요소가 됩니다.
