Codo de tubería de aluminio marino para filtración de aguas residuales en plataformas marinas

Donde la dirección del flujo se convierte en un problema de confiabilidad

En una plataforma marina, un codo de tubería es más que un simple cambio de dirección. En los sistemas de filtración de aguas residuales, puede determinar si los sólidos permanecen suspendidos, si las bombas funcionan sin problemas y si las aguas residuales corrosivas permanecen contenidas de forma segura dentro del patín de tratamiento. un Codo de tubo de aluminio marino para filtración de aguas residuales en plataformas marinas debe manejar aire cargado de sal fuera de la línea y aguas residuales químicamente variables dentro de ella, al mismo tiempo que reduce el peso superior y simplifica la instalación en módulos restringidos.

La perspectiva más eficaz es tratar el codo como un punto de control hidráulico. Cada giro de 45 grados, 90 grados o de radio largo cambia la distribución de la velocidad. Una curva mal seleccionada puede crear bolsas estancadas donde se deposita el lodo, se desarrollan incrustaciones y se vuelve más probable la corrosión influenciada microbiológicamente. Un codo de aluminio marino debidamente especificado mantiene la continuidad del flujo entre unidades de detección, hidrociclones, módulos de membrana, filtros de cartucho, separadores de agua y aceite y tanques de descarga.

Papel funcional dentro de un tren de filtración marino

Las aguas residuales en una plataforma marina pueden incluir aguas grises, aguas negras, agua de lavado de equipos, drenaje de cubierta, corrientes relacionadas con sentinas y agua de proceso aceitosa. Estas corrientes suelen transportar sólidos en suspensión, cloruros, detergentes, hidrocarburos, sulfuros y partículas abrasivas. El codo de la tubería debe dirigir estos fluidos sin convertirse en un punto de recogida oculto.

Generalmente se prefieren los codos de radio largo para bombear aguas residuales porque reducen la turbulencia, la pérdida de presión y la abrasión localizada en la pared exterior de la curva. Son especialmente prácticos aguas arriba de equipos de filtración sensibles, donde el flujo estable mejora la vida útil de los filtros y membranas. Se pueden usar codos de radio corto cuando es esencial un recorrido compacto, pero se deben evaluar cuidadosamente cuando la concentración de sólidos, el contenido de lodo o la velocidad del flujo son altos.

En los paquetes de tratamiento modulares, los codos también permiten transiciones verticales a horizontales entre bombas, recipientes de filtración, puntos de muestreo y cabezales de drenaje. Su baja masa es valiosa en alta mar: las tuberías de aluminio reducen la demanda de acero de soporte, facilitan el manejo de las grúas y reducen el peso soportado por los bastidores. Para tramos de tuberías conectados, Tubería de aluminio de grado marino proporciona una base compatible para sistemas livianos de transferencia de aguas residuales.

Selección de aleación: haga coincidir el codo con la química del agua

El aluminio forma una película de óxido natural que ofrece una útil protección atmosférica, pero la elección de la aleación sigue siendo fundamental. Los sistemas de aguas residuales costa afuera no son idénticos a los sistemas de agua de mar. El fluido interno puede ser ácido, alcalino, pobre en oxígeno o contaminado con cloruros y productos químicos de limpieza. Por lo tanto, la selección del material debe considerar tanto la exposición de la zona de salpicadura externa como la química operativa interna.

El 6061-T6 se selecciona comúnmente para codos de tubería fabricados o mecanizados cuando la resistencia, la estabilidad dimensional y la disponibilidad son prioridades. Funciona bien en áreas superiores protegidas y en líneas de aguas residuales con pH controlado y exposición moderada al cloruro. Su composición de magnesio y silicio proporciona una buena resistencia mecánica y una excelente extrusión.

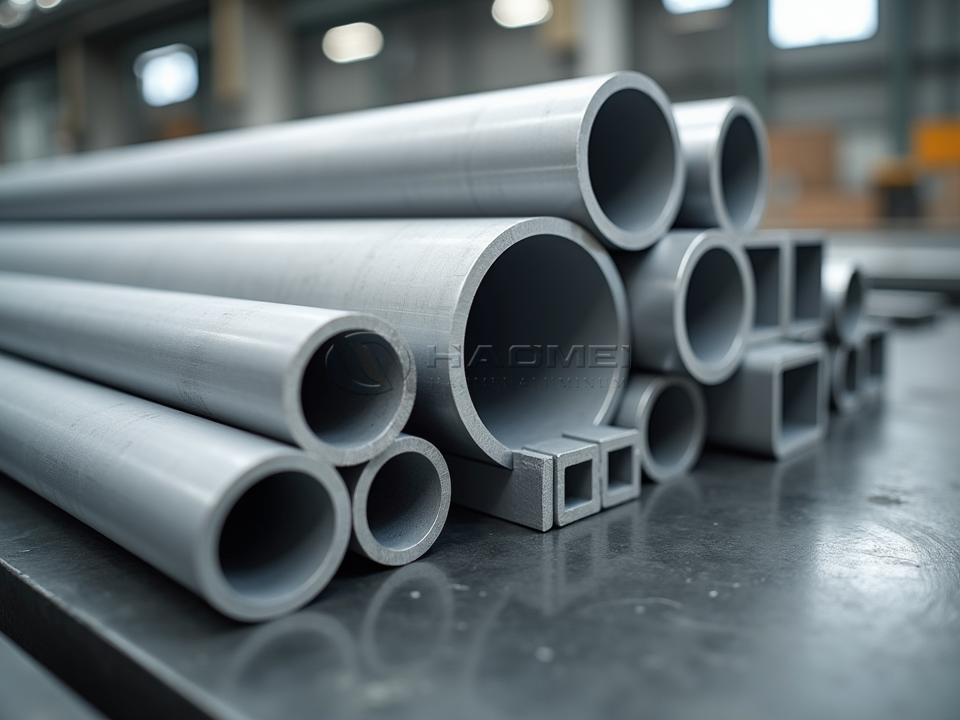

Los 5083 y 5086 suelen ser los preferidos cuando la resistencia al cloruro es el requisito dominante. Estas aleaciones de la serie 5xxx tienen composiciones ricas en magnesio y se utilizan ampliamente en estructuras marinas, tanques y fabricaciones para servicios húmedos. Un codo fabricado 5083-H116 puede ser una buena opción para secciones de aguas residuales corrosivas de baja presión, colectores de drenaje o sistemas con exposición frecuente a salpicaduras de agua de mar.

6063-T5 o 6063-T6 pueden ser adecuados para disposiciones fabricadas de uso más liviano, gabinetes de instrumentos y conexiones de servicios públicos de bajo estrés, aunque generalmente no es la primera opción para trabajos con aguas residuales abrasivas o altamente corrosivas. Para un enrutamiento compacto de 90 grados, un 6061-T6 Codo de tubo de aluminio marino de 90 grados puede proporcionar una solución consistente donde se ha confirmado la presión de diseño, el método de soldadura y la protección contra la corrosión.

Parámetros típicos para codos de filtración costa afuera

Las dimensiones reales deben seguir el dibujo isométrico de la tubería, la hoja de datos del proceso y los requisitos de clasificación. Los siguientes valores se utilizan comúnmente como referencia práctica de ingeniería y compras.

La presión nominal nunca debe asumirse únicamente a partir del diámetro. Depende del espesor de la pared, la resistencia de la aleación, el temperamento, la eficiencia de la soldadura, el margen de corrosión, la temperatura de diseño, el espaciado de los soportes y el código de tuberías vigente. En los patines de filtración, la velocidad del flujo a menudo se mantiene a un nivel que limita el asentamiento y al mismo tiempo evita el desgaste erosivo excesivo. Para las líneas de agua sucia, los diseñadores suelen evaluar la velocidad en el rango aproximado de 1,0 a 3,0 m/s, y los valores finales se basan en la carga de sólidos y el funcionamiento de la bomba.

Propiedades químicas de las aleaciones de aluminio marino comunes

La composición química afecta el comportamiento a la corrosión, la soldabilidad, la resistencia y la respuesta al tratamiento térmico. Los valores mostrados son límites o rangos de composición típicos por porcentaje en peso; Las especificaciones del proyecto deben regir los requisitos de certificación finales.

Condiciones de temple, soldadura y fabricación

El temperamento tiene un efecto directo sobre el rendimiento del codo. El material T6 es tratado térmicamente con solución y envejecido artificialmente, lo que le da al 6061 una alta resistencia. Sin embargo, la soldadura cambia la zona afectada por el calor. Cerca de una soldadura a tope, 6061-T6 puede perder una parte sustancial de su resistencia original T6 a menos que se realice un tratamiento térmico posterior a la soldadura, lo cual es poco común en los conjuntos de tuberías costa afuera. Los ingenieros deben utilizar valores permitidos apropiados para la condición de la soldadura en lugar de confiar únicamente en los datos T6 del material original.

Para 5083 y 5086, los templados endurecidos por deformación como H116 y H321 se seleccionan comúnmente para mejorar el rendimiento en servicios marítimos. Estas aleaciones no se pueden tratar térmicamente de la misma manera que la 6061. Su ventaja de fabricación radica en la resistencia a la corrosión y la buena soldabilidad, aunque la calificación del procedimiento de soldadura sigue siendo esencial.

GTAW y GMAW se utilizan frecuentemente para conexiones acodadas de aluminio. La selección del relleno debe adaptarse a la aleación base y al entorno de servicio. El relleno ER5356 se usa ampliamente para aleaciones marinas 5xxx, mientras que se puede considerar el 4043 o 5356 para aleaciones 6xxx según su resistencia, resistencia al agrietamiento, requisitos de anodizado y aprobación del diseño. Una preparación limpia de las juntas es vital porque el óxido de aluminio se funde a una temperatura mucho más alta que el metal base y puede atrapar la contaminación si no se elimina.

Estándares y prácticas de implementación offshore

Los requisitos de materiales y dimensiones pueden hacer referencia a ASTM B241/B241M para tubos sin costura de aleación de aluminio y tubos extruidos sin costura, ASTM B210 para tubos sin costura estirados, EN 755 para productos de aluminio extruido, EN 573 para composición química de aleación y EN 515 para designación de temperamento. Para el diseño de tuberías de presión, ASME B31.3 a menudo se aplica a sistemas de procesos y servicios públicos cuando lo requiere el proyecto. Las instalaciones costa afuera pueden requerir adicionalmente el cumplimiento de las especificaciones del cliente, las reglas DNV, los requisitos ABS o las prácticas de proyectos basadas en NORSOK.

Un codo destinado a la filtración de aguas residuales debe entregarse con certificados de fábrica rastreables, identificación de aleación y temperamento, registros de inspección dimensional y documentación de soldadura en caso de fabricación. Cuando haya metales diferentes, aísle el aluminio de los soportes de acero al carbono, los componentes que contienen cobre y los sujetadores incompatibles utilizando almohadillas no conductoras, manguitos o sistemas de revestimiento aprobados. Esto reduce el riesgo de corrosión galvánica en condiciones de aire húmedo y salado.

Detalles de instalación que protegen el sistema

El codo debe instalarse con suficiente espacio para inspección, lavado y reemplazo de filtros cercanos. Evite colocar un giro de 90 grados inmediatamente en la succión de una bomba a menos que el diseño hidráulico lo permita específicamente. Mantenga un enrutamiento gradual hacia las carcasas de los filtros, agregue soportes lo suficientemente cerca para limitar la vibración y evite restricciones rígidas que concentren la tensión en las uniones soldadas.

Para aguas residuales que contienen sólidos, oriente los codos de manera que el drenaje y el lavado sean prácticos durante el cierre. Los perfiles de soldadura internos suaves y la alineación precisa reducen los puntos de captura de fibras, lodos y sarro. En servicio agresivo, la reparación del revestimiento externo, el lavado periódico de los depósitos de sal y la inspección alrededor de las abrazaderas y soportes extienden en gran medida la vida útil del codo de tubería de aluminio marino.

Un codo bien diseñado mantiene las aguas residuales en movimiento, protege el equipo de filtración y ayuda a que una plataforma marina opere con menos peso, menos problemas de corrosión y rutas de tuberías más fáciles de mantener.
