海水防水オフショアデッキ手すり用の海洋用アルミニウムフェンスと手すり

沖合の手すりは、人、設備、風、水しぶき、外海の間にある細い線であると考えてください。それは単なる境界線ではありません。これは、構造上の取っ手、腐食試験片、排水路、そして耐用年数の間常に露出し続けるメンテナンスの決定事項です。これが理由です 海洋用アルミニウムフェンスと手すり 船舶、浮きプラットフォーム、桟橋、マリーナ、作業船、養殖構造物、沿岸アクセスデッキの耐海水性オフショアデッキ手すりに広く使用されています。

海洋アルミニウムは安定した酸化アルミニウム皮膜を形成するため、優れた性能を発揮します。塩化物を豊富に含む海水が表面を攻撃した場合、適切な合金、焼き戻し、コーティング、接合部の設計、およびファスナーの隔離により、皮膜が深く錆びることなく再構築されます。アルミニウムは炭素鋼に比べてデッキ荷重が軽減され、施工時間が短縮され、再塗装の頻度が低くなります。ステンレス鋼と比較して、軽量であり、複雑なレール、ポスト、トーボード、およびベースプロファイルへの押し出しが容易です。

単なるフェンスではなく、荷物の通り道としての手すり

耐海水性手すりは、まず連続的な荷重経路として機能するのに十分な強度を備えていなければなりません。トップレールにもたれかかる人、デッキ上で引っ張られるホース、コーナーをかすめる係留索、または低いプラットフォームへの波の衝撃はすべて、レール、支柱、ベースプレート、ボルト、デッキインサート、および支持構造を通って伝わる力を発生させます。

オフショアデッキの場合、設計者は通常、6061-T6、6082-T6、または 6063-T5/T6 の押出チューブまたはプロファイルを選択します。プレート ブラケットまたは溶接ベース パッドが必要な場合は、耐海水性と溶接性能により、5083-H116、5083-H321、または 5754-H111 がよく選択されます。最終的な選択は、レール スパン、溶接方法、必要な仕上げ、および分類の承認によって決まります。

船舶用アルミニウムデッキ手すりの一般的な設計パラメータは次のとおりです。

最良のレール プロファイルは、多くの場合、最も厚いものではありません。これは、排水が良く、隙間を回避し、溶接の移行がスムーズで、異種金属を分離した状態を維持するものです。オフショアで使用する場合、排水が不十分な中空ポストは、薄くても適切に密閉された押出成形品よりも早く腐食する可能性があります。

合金と質の選択

船舶用手すりには、強度、溶接性、耐塩化物性が同時に必要です。熱処理可能な 6xxx 合金は、きれいな形状、魅力的な表面、および老化後に有用な機械的強度を生み出すため、押し出しレールに好まれます。非熱処理の 5xxx 合金は、マグネシウムが海水性能を向上させるため、プレート、ブラケット、溶接された海洋構造物に好まれています。

6061-T6 または 6082-T6 を溶接すると、熱影響部が軟化します。これは欠陥ではありません。それは設計上の条件です。エンジニアは、局所強度を低下させて溶接レール支柱を計算するか、完全な焼き戻し強度を維持する必要があるボルト締めクランプ ジョイントを選択する必要があります。多くのオフショアデッキ手すりシステムでは、押し出し成形された 6xxx の手すりと支柱、5xxx 合金のベースプレートまたはガセットを備えた混合アプローチがうまく機能します。

化学組成と腐食挙動

海洋アルミニウムの化学バランスは、塩水噴霧、溶接熱、およびコーティングの前処理に対する反応を制御します。マグネシウムは 5xxx 合金の耐海洋性を向上させます。シリコンとマグネシウムは、6xxx 合金に Mg2Si の強化をもたらします。銅は多すぎると耐食性を低下させる可能性があるため、海洋用途では低く抑えられます。

これらの範囲は一般的な参考値であり、ASTM、EN、またはプロジェクト仕様と照らし合わせて確認する必要があります。海水近くで長期間使用する場合、材料証明書には合金、質質、バッチ番号、機械的特性、化学組成が特定されている必要があります。

安全な実装をガイドする基準

船舶用アルミニウム手すりプロジェクトでは、通常、押出バー、ロッド、ワイヤー、プロファイル、チューブについて ASTM B221 を参照します。 ASTM B209：アルミニウムシートおよびプレート。押出公差については EN 755 または EN 12020。合金の指定と化学組成については EN 573。アルミニウム溶接手順の資格に関する AWS D1.2 または ISO 15614-2。保護コーティング環境に関する ISO 12944。塩水噴霧試験については ASTM B117 または ISO 9227。機械アクセスプラットフォームのガードレールの安全原則に関する EN ISO 14122-3。

船舶および海洋構造物については、ABS、DNV、ロイド レジスター、ビューロー ベリタス、またはその他の当局による分類要件も適用される場合があります。これらの団体は、許容荷重、溶接検査、材料のトレーサビリティ、および合格基準を定義する場合があります。甲板が機密船舶または海洋モジュールの一部である場合、手すりは装飾的な付属品として扱われるべきではありません。

オフショアアルミ手すりが適用されている場所

作業船や巡視船では、アルミニウム製の手すりが船の軽量性を保ちながら、濡れた甲板上での乗組員の移動を保護します。マリーナや浮きドックでは、絶え間ない飛沫や潮の湿気に耐えます。オフショアサービスプラットフォームでは、機械、バルブ、はしご、ハッチ開口部、積み込みゾーンの周囲に安全な歩行ルートを形成します。水産養殖場では、網、ロープ、道具、毎日の洗い物などを扱います。海岸沿いのリゾートや海水水泳プラットフォームでも、同じテクノロジーにより、メンテナンスの手間を軽減し、きれいな外観を実現します。

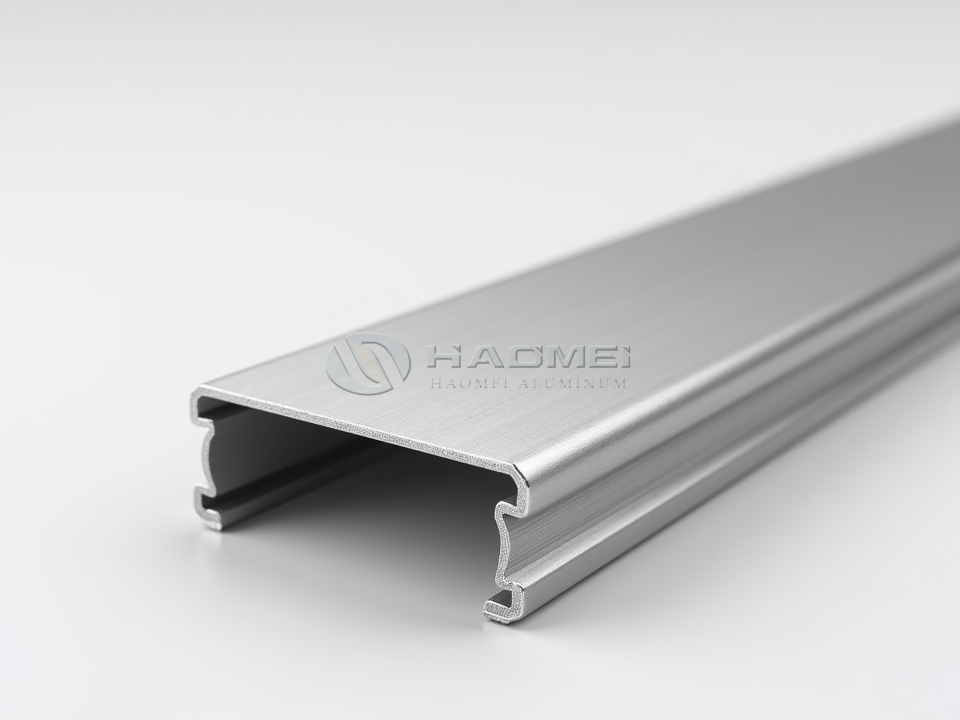

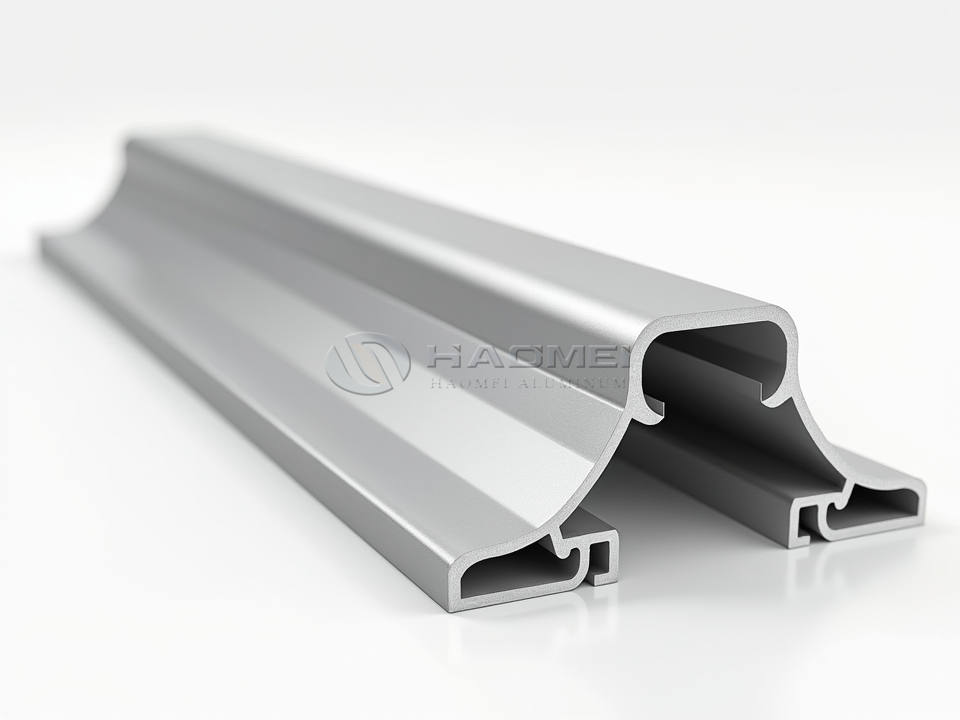

押し出し成形 船舶グレードのアルミニウムプロファイル ケーブルチャネル、ゴムインサート、照明溝、湾曲したハンドグリップ表面、または隠された固定キャビティを統合することもできます。これにより、手すりシステムは安全なエリアと危険なエリアを分離する以上のことが可能になります。ナビゲーション ライト、ライフ リング ブラケット、標識、カメラ マウント、ソーラー ケーブルの配線、および取り外し可能なゲート セクションをサポートできます。

寿命を決める詳細

耐海水性能は細部から生まれます。溶接部は滑らかで、製造後に洗浄する必要があります。鋭利なエッジはコーティング前に丸みを付ける必要があります。密閉管は密閉するか、制御された排水穴を設ける必要があります。ステンレスボルトは、電気接触を避けるためにナイロンワッシャー、スリーブ、シーラント、または絶縁パッドを使用する必要があります。ベースプレートの端の下に塩の結晶が溜まらないようにしてください。粉体塗装は、指定されている場合には、クロム酸塩を含まない化成皮膜や船舶用陽極酸化処理などの適切な前処理を行った上で塗布する必要があります。

メンテナンスは簡単ですが、それでも必要です。淡水ですすぐと、塩化物の堆積物が除去されます。年に一度の点検では、留め具の緩み、コーティングの損傷、排水穴の詰まり、隙間の堆積物、衝撃によるへこみがないかを確認する必要があります。コーティングの損傷によりアルミニウムが剥き出しになっている場合は、塩分や汚れによって持続的な湿セルが形成される前に、局所的な修復を行う必要があります。

実践的な購入の視点

お客様は、合金、質質、寸法、肉厚、仕上げ、ファスナーの材質、溶接方法、および試験要件を示す図面を要求する必要があります。オフショアデッキ手すりの場合、プロファイル形状をカスタマイズする場合は、材料試験証明書、コーティング厚さレポート、およびサンプルセクションを要求してください。レールが既存のデッキと一致する必要がある場合は、3D スキャンまたはテンプレート測定により、設置のギャップを減らすことができます。

船舶用アルミニウム製フェンスと手すりは、軽量、強力なプロファイル、海水耐性のある化学反応、およびスマートな設置方法を組み合わせているため、成功を収めています。合金の選択、焼き戻し制御、コーティング、排水、電気絶縁が連携して機能すると、手すりは腐食を待つ部品ではなく、過酷な海洋環境に対する耐久性のある安全システムになります。
