해양 응용분야의 고압 수처리 시스템용 알루미늄 엘보

해양 고압 수처리 시스템의 알루미늄 엘보는 곡선형 피팅 그 이상입니다. 이는 유압 전환점이자 중량 절감 구성 요소, 부식 관리 세부 사항이며 배관 레이아웃이 혼잡한 엔진실, 펌프 스키드 또는 데크 서비스 캐비닛 내부에 들어갈 수 있는지 여부를 결정하는 부분이기도 합니다. 물이 빠른 속도로 펌프를 떠날 때 정중하게 방향을 바꾸지 않습니다. 모든 굽힘의 외부 반경을 밀어냅니다. 잘 설계된 해양 알루미늄 엘보는 난기류, 진동, 누출 또는 조기 피로 대신 해당 힘을 제어된 흐름으로 전환합니다.

용기 설계에서는 직선 파이프가 형상을 해석할 수 없는 곳에 엘보우가 사용됩니다. 담수화 장치, RO 공급 라인, 소방수 회로, 고압 세척 시스템, 밸러스트 처리 스키드, 냉각 루프, 빌지 이송 장치 및 갑판 기계 지원 라인을 통해 고압 물을 안내합니다. 시스템이 강철의 질량 패널티 없이 강한 압력 경계를 요구할 때 알루미늄이 선택됩니다. 순찰선, 해양 서비스 선박, 페리, 요트 및 작업선의 경우 배관에서 제거되는 모든 킬로그램은 연료 효율성, 탑재하중 유연성 및 보다 쉬운 설치를 지원할 수 있습니다.

흐름 내부에서 본 함수

해양 펌프실을 통해 이동하는 물 분자의 관점에서 팔꿈치를 상상해 보십시오. 급회전하면 분리, 압력 손실 및 소음이 발생합니다. 적절하게 형성된 알루미늄 엘보는 굴곡 반경을 따라 흐름을 유지하여 에너지 손실을 줄이고 다운스트림 밸브, 미터 및 노즐을 보호합니다. 이는 출구의 압력 안정성이 중요한 고압 세척 및 주요 화재 분기에서 특히 중요합니다.

굽힘 반경은 가장 실용적인 설계 선택 중 하나입니다. 짧은 반경의 엘보는 공간을 절약하지만 외벽의 국부적 저항과 침식 위험을 증가시킵니다. 반경이 긴 엘보우에는 더 많은 공간이 필요하지만 압력 강하를 낮추고 수격 현상을 줄이는 데 도움이 됩니다. 해양 설치의 경우 펌프 배출 라인 근처에서는 긴 반경의 엘보우가 선호되는 반면 공간이 심각하게 제한된 저진동 지역에서는 소형 엘보우가 사용될 수 있습니다.

즉시 설치 가능한 피팅을 선택하는 고객의 경우 6061-T6 90도 해양 알루미늄 파이프 엘보 강도, 기계 가공성 및 내식성의 균형이 잘 잡혀 있어 가압 담수, 처리수 및 장비 서비스 라인에 일반적으로 고려됩니다.

알루미늄 엘보가 그 자리를 차지하는 해양 응용 분야

선박의 고압 수처리 시스템은 거의 단순하지 않습니다. 격벽을 통과하고, 탱크 주위를 구부리고, 전기 트레이를 피하고, 진동으로 인해 약간 움직일 수 있는 장비를 연결합니다. 알루미늄 엘보는 설계자가 흐름 연속성을 유지하면서 라우팅을 컴팩트하게 유지하는 데 도움이 됩니다.

소방 수관에서는 펌프 배출구, 호스 릴 분기, 소화전 스테이션 및 데크 관통부 주변에 엘보우가 사용됩니다. 담수화 및 역삼투 장비에서 엘보우(elbow)는 공급 펌프, 카트리지 필터, 압력 용기, 세척 루프 및 염수 배출 회로를 연결합니다. 세척 시스템에서는 데크 매니폴드, 청소 노즐, 서비스 캐비닛 근처에 설치되는 경우가 많습니다. 냉각 및 보조 시스템에서는 엔진, 발전기, 유압 냉각기 및 열 교환기 주위로 물의 경로를 지정하는 데 도움이 됩니다.

재료 선택은 물의 화학적 성질과 일치해야 합니다. 알루미늄은 다양한 해양 서비스 조건에서 우수한 성능을 발휘하지만 정체된 해수, 높은 염화물 농도, 구리 합금 또는 스테인리스강과의 접촉은 시스템이 절연되지 않은 경우 갈바닉 부식을 가속화할 수 있습니다. 적절한 코팅, 유전체 개스킷, 제어된 배수 및 합금 선택은 나중에 고려하는 것이 아니라 엘보우 설계의 일부입니다.

일반적인 기술 매개변수

알루미늄 엘보우의 실제 등급은 벽 두께, 합금, 성질, 접합 방법, 설계 코드, 온도, 굽힘 형상 및 안전 계수를 통해 확인해야 합니다. 여기에 표시된 값은 해양 수자원 시스템에 대한 일반적인 참조 범위이며 프로젝트 계산과 비교하여 확인되어야 합니다.

압력 및 해수 노출을 위한 합금 및 템퍼

해양 알루미늄 엘보는 모양으로만 정의되지 않습니다. 합금과 성질은 압력, 진동, 용접 열 및 부식 하에서 어떻게 작용하는지를 결정합니다.

6061-T6은 기계적 강도가 좋고 정밀한 끝단이나 플랜지를 가공하기 쉽기 때문에 고압 피팅에 널리 사용됩니다. 효과적으로 양극 산화 처리되고 코팅될 수 있습니다. 그러나 용접 후 열처리나 보수적인 설계를 적용하지 않으면 용접 부위는 T6 강도의 일부를 잃습니다. 이러한 이유로 기계적으로 연결되거나 단조된 6061-T6 엘보우는 소형 압력 시스템에서 종종 매력적입니다.

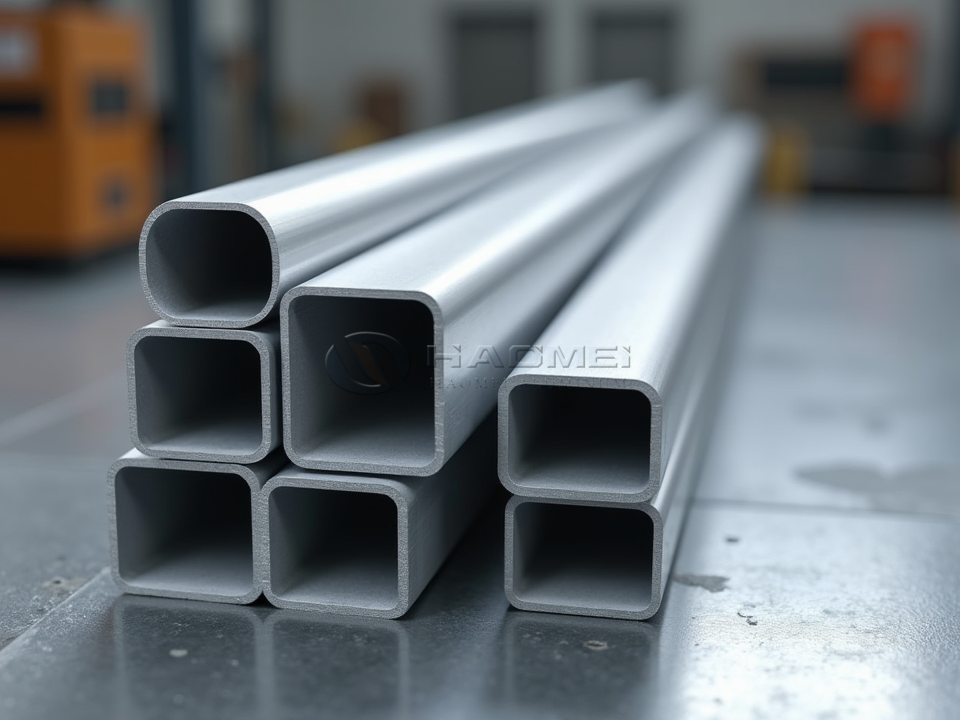

6082-T6은 다양한 압출 형태에서 6061보다 더 높은 강도를 제공하며 해양 구조물 및 튜빙에 널리 사용됩니다. 용접 절차와 부식 방지가 적절하게 제어되는 경우 까다로운 송수관에 적합합니다.

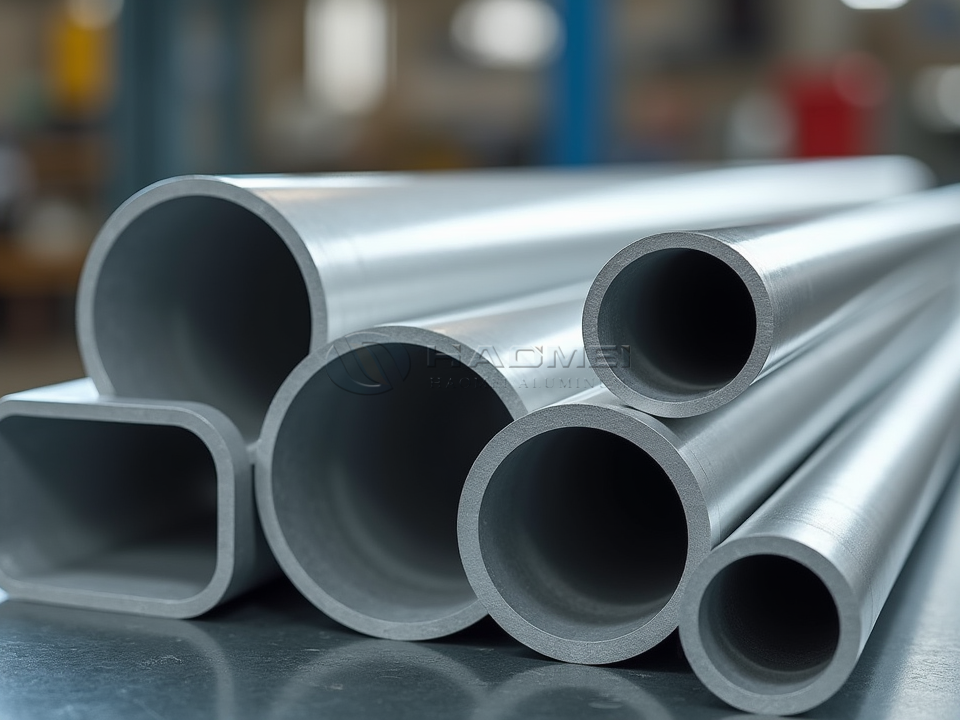

5083-H112, 5083-H116, 5086-H116은 우수한 내식성과 우수한 용접 성능으로 인해 해수 환경에서 가치가 높습니다. 라인에 바닷물, 물 튀김 노출 또는 용접 제작이 보일 때 종종 선호됩니다. 강도 프로필은 열처리 가능한 6xxx 합금과 다르므로 압력 계산을 신중하게 수행해야 합니다.

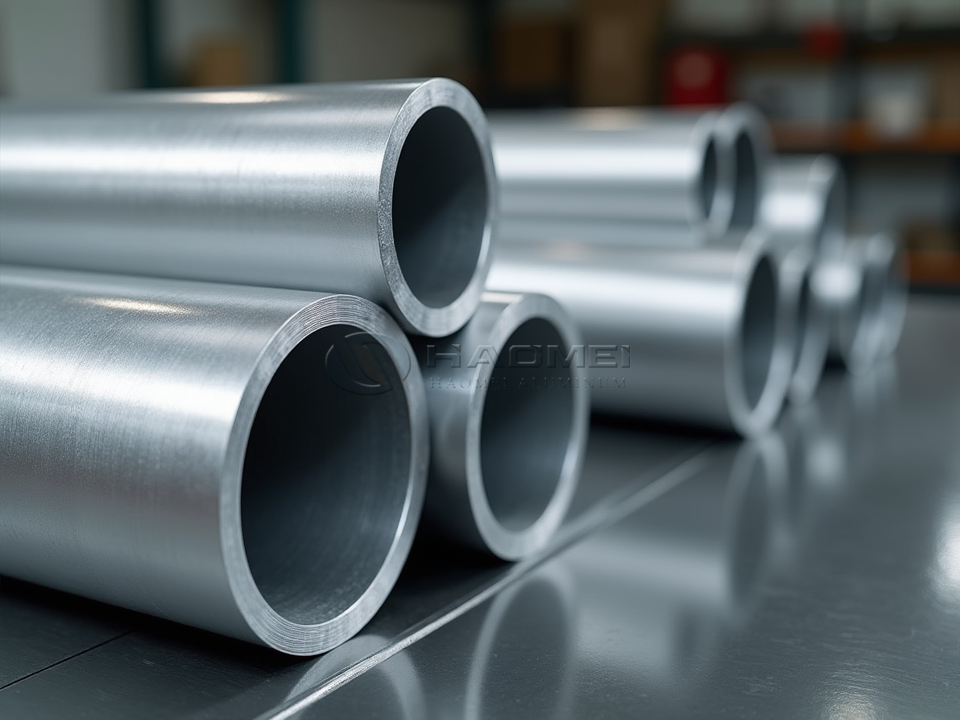

6063-T5 또는 6063-T6은 외관, 양극 산화 처리 품질 및 적당한 강도가 중요한 곳에 더 자주 사용됩니다. 고압 작업에서는 덜 일반적이지만 적절한 엔지니어링을 통해 보조 물 회로에 사용될 수 있습니다.

인접한 배관의 경우 많은 건설업체에서 엘보우를 결합합니다. 해양 등급 알루미늄 튜브 일관된 야금을 유지하고 용접 자격을 단순화합니다.

화학성분 참고

해양 알루미늄 합금의 화학적 조성은 부식 거동, 강도 반응, 용접성 및 표면 마감을 제어합니다. 다음 표에는 일반적인 구성 범위가 중량%로 나열되어 있습니다. 정확한 한계는 지정된 표준 및 공장 인증서를 따라야 합니다.

마그네슘은 5xxx 합금의 강도와 내해수성을 향상시킵니다. 실리콘과 마그네슘은 6xxx 합금에서 Mg2Si 강화 단계를 생성하여 T5 및 T6 템퍼를 허용합니다. 구리는 일부 합금의 강도를 향상시키지만 내식성을 감소시킬 수 있으므로 해양 사양에서는 일반적으로 구리를 낮게 유지합니다.

규격, 제조 및 검사조건

해양 알루미늄 엘보는 맨드릴 굽힘, 열간 성형, 냉간 성형, 단조, 압출 후 기계 가공 또는 용접 세그먼트 제작으로 생산될 수 있습니다. 선택한 방법은 벽 두께, 타원형, 입자 흐름 및 검사 요구 사항에 영향을 미칩니다. 맨드릴 굽힘은 내부 부드러움을 유지하고 내부 반경의 주름을 줄이는 데 도움이 됩니다. 단조 또는 기계 가공된 엘보는 소형 고압 어셈블리에 탁월한 치수 제어 기능을 제공할 수 있습니다.

일반적인 재료 및 제조 참조에는 알루미늄 이음매 없는 파이프 및 튜브용 ASTM B241, 인발된 이음매 없는 튜브용 ASTM B210, 압출 막대 및 프로파일용 ASTM B221, 합금 지정용 EN 573, 압출 제품용 EN 755, 알루미늄 용접용 AWS D1.2가 포함됩니다. 압력 배관 설계는 ASME B31.3 또는 이와 동등한 해양 프로젝트 규칙을 참조할 수 있습니다. 선박 분류에는 선박 유형 및 서비스 중요성에 따라 ABS, DNV, LR, BV, CCS 또는 RINA 검토가 필요할 수 있습니다.

검사에는 치수 검사, 외부 반경의 벽 두께 측정, 육안 검사, 압력 테스트 및 필요한 경우 용접의 염료 침투 테스트가 포함되어야 합니다. 고압 서비스의 경우 원형이 아닌 엘보우로 인해 응력이 집중되고 플랜지 또는 클램프 조인트에 밀봉 문제가 발생할 수 있으므로 난형도 제어가 중요합니다.

서비스 수명을 보호하는 설치 세부 사항

좋은 설치는 견고한 피팅과 안정적인 시스템의 차이입니다. 알루미늄 엘보는 진동을 방지할 수 있을 만큼 가깝게 지지되어야 하지만 열팽창으로 인해 응력이 발생할 정도로 너무 단단하게 지지되어서는 안 됩니다. 서로 다른 금속은 유전체 결합, 비전도성 개스킷 또는 호환 코팅을 사용하여 분리해야 합니다. 스테인레스 볼트를 사용할 수 있지만 습한 해양 공간에서는 절연 와셔와 고착 방지 화합물이 필요한 경우가 많습니다.

표면 처리는 물과 환경에 따라 달라집니다. 아노다이징은 표면 경도와 내산화성을 향상시키는 반면, 에폭시 코팅은 물이 튀는 구역이나 공격적인 대기에서 더 강력한 장벽을 제공합니다. 염화물이 풍부한 물의 경우 내부 코팅을 고려할 수 있지만 코팅 연속성과 수리 절차를 제어해야 합니다.

고압수의 경우 설계자는 수격 현상도 고려해야 합니다. 빠르게 닫히는 밸브, 갑작스러운 펌프 시작 및 노즐 차단으로 인해 정상 작동 압력보다 더 높은 압력 스파이크가 발생할 수 있습니다. 점진적인 전환, 서지 제어 및 안전한 지지대가 결합된 적절한 크기의 엘보우가 펌프, 매니폴드 및 다운스트림 장비를 보호하는 데 도움이 됩니다.

오른쪽 팔꿈치 선택

최고의 알루미늄 엘보는 압력, 수질 화학, 굽힘 반경, 합금 성질, 끝 연결 및 검사 수준을 일치시켜 선택됩니다. 담수 및 처리수 시스템의 경우 6061-T6 또는 6082-T6은 강력하고 가벼운 성능을 제공할 수 있습니다. 바닷물에 노출되거나 용접된 조립품의 경우 5083 또는 5086 템퍼에 세심한 주의를 기울여야 합니다. 모든 경우에 팔꿈치는 추적 가능한 재료, 검증된 치수 및 표준 기반 테스트를 갖춘 압력 구성 요소로 취급되어야 합니다.

해양 고압 송수관은 파이프와 굴곡부의 단순한 네트워크처럼 보일 수 있지만 모든 팔꿈치는 수력학적인 결정입니다. 합금, 템퍼, 반경, 코팅 및 설치가 정렬되면 알루미늄 엘보는 까다로운 해양 수처리 시스템을 위한 작고 부식을 인식하며 효율적인 전환점이 됩니다.
