바닷물 역삼투 및 담수화를 위한 해양 알루미늄 엘보

2026-06-04 09:22:11

해양 알루미늄 엘보는 해수 역삼투, 담수화 흡입 라인, 염수 배출 회로, 펌프 스키드 및 해양 유틸리티 배관의 흐름을 리디렉션하는 데 사용되는 부식을 고려한 소형 파이프 피팅입니다. SWRO 플랜트에서는 방향을 변경할 때마다 압력 손실을 제어하고, 염화물 공격에 저항해야 하며, 모듈식 스키드 구성을 위해 충분히 가벼운 상태를 유지해야 합니다. 잘 설계된 알루미늄 엘보는 이러한 목표를 달성하는 동시에 많은 강철 대안에 비해 설치 무게를 줄이는 데 도움이 됩니다.

6063 T6 Marine Aluminum Pipe

빠른 제품 스냅샷

목	일반적인 값
제품 유형	해양 알루미늄 파이프 팔꿈치
공통 각도	45°, 60°, 90°, 180°
주요 서비스	해수, 투과 지지 라인, 염수, 유틸리티 용수
일반적인 합금	5083, 5086, 6061-TT, 6063-TT
제조 루트	맨드릴 벤딩, 용접 엘보, 성형 세그먼트, CNC 마감 피팅
표면 보호	천연산화물, 아노다이징, 에폭시 코팅, 분체 코팅, 패시베이션 세척
연결 스타일	맞대기 용접, 플랜지 끝, 홈이 있는 끝, 적합한 경우 나사산 어댑터
공장 면적	흡입, 전처리, RO 스키드 배관, 화학물질 투여 지원, 배출 헤더

알루미늄이 SWRO 배관에 사용되는 이유

담수화 시스템은 높은 염화물 함량, 지속적인 습도, 염수 분무, 진동 및 빈번한 유지 관리 주기 등 가혹한 환경에서 작동합니다. 해양 알루미늄 합금은 모재 금속을 보호하는 치밀한 산화막을 형성합니다. 담수화 장비의 경우, 이 천연 피막은 종종 양극 처리, 코팅 또는 이종 금속과의 세심한 분리를 통해 강화됩니다.

이 지점에서 흐름 방향이 바뀌기 때문에 팔꿈치 모양이 특히 중요합니다. 잘못된 형상은 난류, 국지적 침식 및 압력 강하를 유발할 수 있습니다. 반경이 긴 해양 알루미늄 엘보는 굴곡 부분을 통해 바닷물을 부드럽게 유도하여 이러한 위험을 줄입니다. 반경이 짧은 엘보는 공간이 좁은 곳에서도 여전히 유용하지만 속도와 펌프 헤드에 주의하여 선택해야 합니다.

직선 파이프, 벤드 및 가공된 매니폴드를 함께 사용하는 프로젝트의 경우, 해양 등급 알루미늄 튜브 경량 해수관 조립품을 위한 호환 기반을 제공합니다.

합금 선택 및 서비스 동작

합금	주요 이점	담수화의 일반적인 사용	메모
5083	우수한 해수 내식성	흡입 배관, 브라인 라인, 용접 어셈블리	직접적인 해양 노출을 위한 강력한 선택
5086	높은 내식성 및 용접성	갑판 배관, 해수 유틸리티 회로	강도와 성형성의 적절한 균형
6061-T	고강도, 가공품질	스키드 배관, 구조용 파이프 지지대, 제어된 해수 서비스	종종 양극 산화 처리 또는 코팅으로 보호됩니다.
6063-T	매끄러운 표면, 우수한 압출 품질	저압~중압 배관, 건축 해양 시스템	양극 산화된 부품의 우수한 마감 처리

에이 6061-T6 90도 해양 알루미늄 파이프 엘보 치수 정확도, 기계적 강도 및 반복 가능한 제작이 필요할 때 종종 선택됩니다. 지속적으로 습윤되는 원시 해수 구역의 경우 프로젝트 사양이 최대 염화물 저항성을 우선시하는 경우 5083 또는 5086이 선호될 수 있습니다.

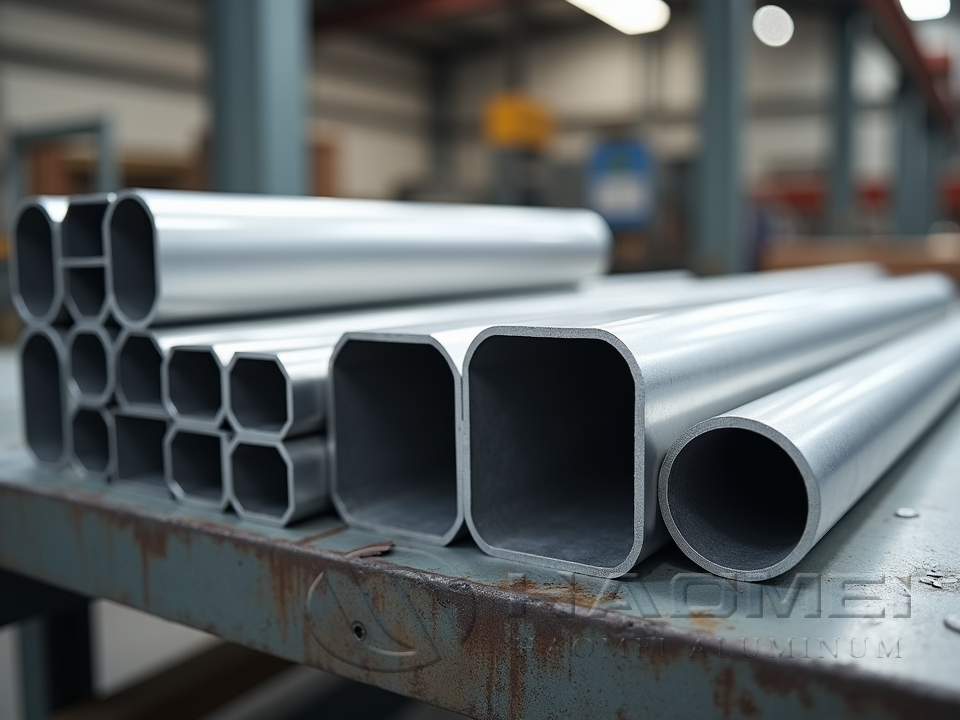

5083 Marine Aluminum Pipe

화학성분 참고

합금	마그네슘%	그리고 %	망간 %	크롬%	Cu%	철 %	알
5083	4.0-4.9	최대 0.40	0.40-1.0	0.05-0.25	최대 0.10	최대 0.40	균형
5086	3.5-4.5	최대 0.40	0.20-0.70	0.05-0.25	최대 0.10	최대 0.50	균형
6061	0.8-1.2	0.40-0.80	최대 0.15	0.04-0.35	0.15-0.40	최대 0.70	균형
6063	0.45-0.90	0.20-0.60	최대 0.10	최대 0.10	최대 0.10	최대 0.35	균형

마그네슘이 풍부한 5xxx 시리즈는 해수 부식에 대한 강력한 저항성을 제공합니다. 6xxx 시리즈는 마그네슘과 실리콘을 강화한 제품으로 가공성, 압출성질, 열처리 후 강도가 우수합니다.

기계적 성질

합금 및 성미	인장 강도 MPa	항복 강도 MPa	신장 %	일반 캐릭터
5083-H111	275-350	125-215	12-20	견고하고 용접 가능하며 내해수성
5086-H32	240-305	165-215	10-18	내구성과 부식 방지
6061-T	290-310	240-275	8-12	강력하고 가공이 가능하며 광범위하게 지정됨
6063-T	205-240	170-215	8-12	매끄러운 마감, 우수한 아노다이징 반응

실제 값은 벽 두께, 성형 방법, 열처리, 굽힘 반경 및 테스트 표준에 따라 다릅니다. 압력 함유 담수화 서비스의 경우 설계 검증에는 압력 등급, 용접 절차 자격, 부식 허용 또는 코팅 계획이 포함되어야 합니다.

기술 사양

매개변수	일반적인 범위 또는 옵션
공칭 외경	25mm ~ 610mm, 맞춤형 크기 제공
벽 두께	압력 및 제작 경로에 따라 2mm ~ 20mm
굴곡 반경	1D, 1.5D, 3D, 5D 또는 프로젝트 정의 반경
각도 공차	크기에 따라 ±0.5° ~ ±1.5°
준비 종료	일반, 베벨형, 플랜지형, 홈형, 용접된 스터브 끝
표면 거칠기	마무리 후 Ra 1.6-6.3 마이크로미터(일반적)
압력 등급	프로젝트 등급; 일반적으로 저압 ~ 중압 보조 라인
점검	치수 점검, 육안 검사, 염료 침투제, 필요한 경우 수압 테스트
선적 서류 비치	재료 인증서, 열 번호 추적성, 검사 보고서, 코팅 기록

담수화 플랜트의 흐름 성능

해양 알루미늄 엘보는 파이프를 회전시키는 것 이상의 역할을 해야 합니다. 펌프 효율성을 유지하고 스케일링, 생물막 또는 침전물이 수집될 수 있는 데드존을 줄여야 합니다. 긴 반경 엘보우는 난류와 진동을 줄이기 때문에 고유량 해수 펌프, 카트리지 필터 배출구 및 RO 공급 매니폴드 근처에서 선호됩니다.

디자인 요소	더 나은 선택	혜택
고속 해수	긴 반경 엘보	마찰 손실 감소 및 침식 위험 감소
제한된 스키드 공간	짧은 반경의 엘보	컴팩트한 설치 공간
빈번한 유지 관리	플랜지 엘보	더 빠른 제거 및 검사
용접 매니폴드	맞대기 용접 팔꿈치	부드러운 내부 전환과 강력한 조인트
염수 분무 노출	양극 산화 처리되거나 코팅된 표면	더 길어진 외부 서비스 수명
혼합 금속 시스템	절연 개스킷 및 슬리브	갈바니 부식 위험 감소

표면 보호 및 부식 제어

알루미늄은 전체 배관 설계가 부식 제어를 지원할 때 최고의 성능을 발휘합니다. 해수 역삼투 플랜트에서 팔꿈치는 정체된 포켓, 틈새 영역 및 구리 합금이나 탄소강과의 직접적인 전기 접촉으로부터 보호되어야 합니다.

보호 방법	권장 용도	실질적인 이점
해양 아노다이징	6061 및 6063 팔꿈치	표면이 더 단단해지고 염수 분무 내구성이 향상됨
에폭시 코팅	매립, 스플래시 존 또는 외부 노출	염화물 및 습기에 대한 장벽
분체 도장	눈에 보이는 배관 및 스키드 프레임	추가된 보호 기능으로 깔끔한 외관
유전체 절연	강철, 청동 또는 스테인리스강에 연결	갈바닉 활동 감소
부드러운 용접 마무리	내부 흐름 영역	침전물 축적을 제한하고 세척성을 향상시킵니다.

응용

해양 알루미늄 엘보는 소형 컨테이너형 담수화 장치와 대형 해안 수처리 플랜트에 사용됩니다. 무게 감소로 인해 제조, 운송 및 설치 속도가 빨라지는 모듈형 시스템에 적합합니다.

해수 흡입 헤더 및 저압 이송 배관
압력 등급이 허용되는 경우 RO 스키드 공급 및 거부 배관
염수 배출 및 배출구 지원 라인
펌프실 파이프 회전, 바이패스 및 배수 회로
화학 물질 주입 지지 프레임 및 보조 물 라인
선상 담수화 장치, 해양 플랫폼 및 해안 리조트

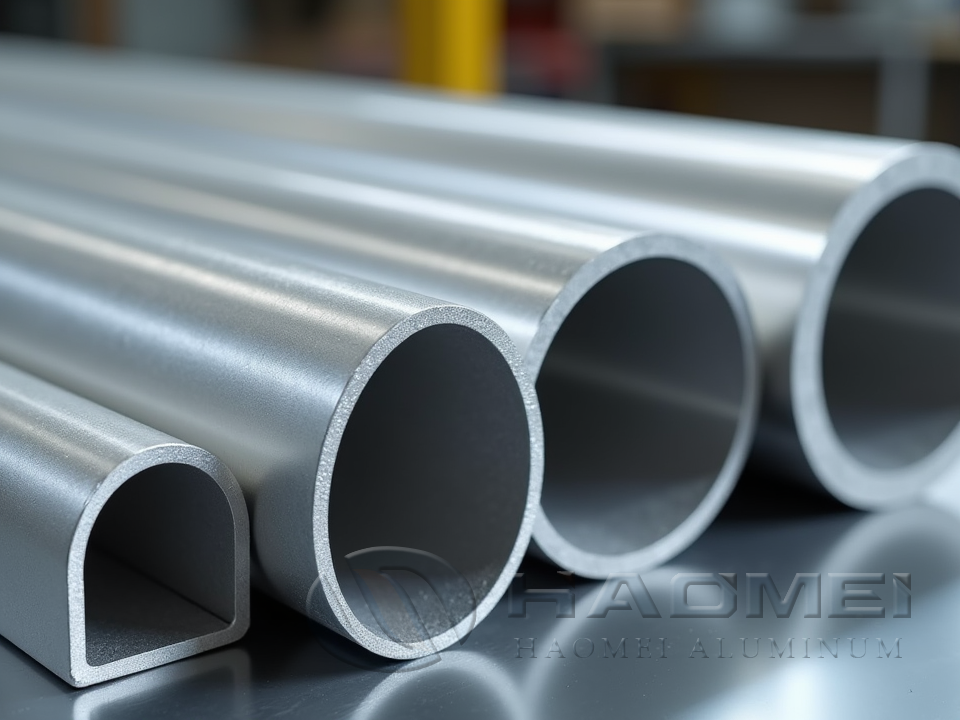

6061 T6 Marine Aluminum Round Tube

고객 혜택

혜택	고객가치
더 낮은 무게	더 쉬운 리프팅, 더 빠른 스키드 조립, 구조적 부하 감소
내식성	바닷물 환경에서 더 긴 서비스 간격
좋은 용접성	엘보우, 스풀, 매니폴드의 유연한 제작
부드러운 내부 기하학	흐름 안정성 향상 및 압력 손실 감소
재활용 가능한 재료	영향이 적은 플랜트 건설 및 유지 관리 지원
맞춤형 제작	소형 담수화 레이아웃 및 개조 제약 조건에 적합

선택 지침

엘보우 합금을 선택하고 수질 화학, 압력, 온도, 속도 및 유지 관리 접근에 따라 마감 처리합니다. 공격적인 원시 해수 노출의 경우 일반적으로 5083 또는 5086이 보수적인 선택입니다. 정밀 가공 스키드 어셈블리의 경우 6061-T6은 특히 양극 산화 처리 또는 코팅된 경우 강력한 기계적 성능을 제공합니다. 가시적 또는 저압 유틸리티 시스템의 경우 6063-T6은 깨끗한 표면과 안정적인 성형 품질을 제공합니다.

해양용 알루미늄 엘보는 배관 신뢰성에 큰 영향을 미치는 작은 부품입니다. 올바른 합금, 굴곡 반경, 끝 연결 및 보호 마감재를 지정하면 담수화 운영자가 더 가볍고 깨끗하며 유지 관리가 용이한 해수 시스템을 구축하는 데 도움이 됩니다.
