경량 해양 엔진 열 관리를 위한 해양 알루미늄 방열판 프로파일

해양 엔진 열 관리는 열 제거에만 국한되지 않습니다. 이는 선박이 파도를 통과하고, 염수 분무가 기계 공간으로 들어가고, 모든 패스너에 진동이 작용하고, 모든 킬로그램이 연료 사용, 트림 및 탑재량에 영향을 미치는 동안 열을 안정적으로 제거하는 것입니다. 이러한 환경에서 해양 알루미늄 방열판 프로파일은 핀 금속 압출 그 이상입니다. 해양 부품으로 살아남아야 하는 컴팩트한 열 구조가 됩니다.

해양 엔진용 방열판을 평가하는 가장 유용한 방법은 이를 세 가지 변화하는 조건, 즉 뜨거운 엔진 측 구성 요소, 주변 공기 또는 냉각 회로, 어셈블리를 운반하는 선박 구조 사이의 가교로 보는 것입니다. 좋은 열 성능은 중요하지만 수개월 간의 염분 노출, 엔진 진동, 세척 및 온도 순환 후에도 안정적인 상태를 유지해야 합니다.

경량 열 방출이 해양에서 중요한 이유

기존의 중금속 방열판은 견고해 보일 수 있지만 대량으로 인해 온보드에서 2차적인 문제가 발생할 수 있습니다. 무게가 추가되면 브래킷의 하중이 증가하고 진동력이 증폭되며 혼잡한 엔진실에서 서비스 접근이 더 어려워질 수 있습니다. 알루미늄은 무게에 비해 열전도율이 높기 때문에 매력적인 균형을 제공합니다. 이를 통해 전자 인클로저, 인버터 마운트, 교류 발전기 조정기 또는 보조 엔진 모듈을 무거운 조립품으로 바꾸지 않고도 적절하게 설계된 프로파일을 통해 상당한 열 전달 영역을 만들 수 있습니다.

고속 순찰선, 작업선, 승무원 이동 선박 및 소형 해양 지원 플랫폼의 경우 중량 감소는 실용적인 가치가 있습니다. 더 가벼운 열 어셈블리는 격벽과 패널의 캔틸레버 하중을 줄일 수 있습니다. 또한 냉각 구성 요소를 열원에 더 가깝게 장착할 수 있어 전도성 경로가 단축되고 부피가 큰 원격 냉각 장치의 필요성이 줄어듭니다.

그 가치는 단순히 알루미늄을 선택하는 데서 나오는 것이 아닙니다. 이는 프로필 형상을 지능적으로 사용하는 데서 비롯됩니다. 핀 높이, 핀 간격, 기본 두께, 장착면, 배수 경로 및 공기 통로는 모두 실제 해양 서비스에서 프로파일이 열을 효율적으로 발산하는지 여부에 영향을 미칩니다.

핀은 사용 가능한 공기와 일치해야 합니다.

많은 열 설계는 선박 엔진실 내부가 아닌 대기 상태에서 판단되기 때문에 실패합니다. 깊고 촘촘하게 쌓인 지느러미는 종이에 넓은 표면적을 제공할 수 있지만 환기가 제한될 경우 따뜻한 공기, 염분 침전물, 오일 증기 및 먼지를 가둘 수 있습니다. 밀폐된 인클로저에서 공기는 핀 필드를 우회하지 않고 핀 필드를 통해 이동해야 합니다.

자연적으로 환기되는 위치의 경우 적당한 핀 간격이 밀도가 매우 높은 핀보다 더 신뢰할 수 있는 경우가 많습니다. 부력에 의한 공기 흐름을 지원하고 청소가 더 쉬워집니다. 강제 공기 시스템의 경우 팬 압력, 덕트 라우팅 및 필터 유지 관리가 처음부터 고려된다면 프로파일은 더 크거나 더 가까운 핀을 사용할 수 있습니다. 방열판은 냉각 팬이 더 열심히 작동하면서 덜 유용한 공기 흐름을 제공하는 장애물이 되어서는 안 됩니다.

오리엔테이션에도 주목할 가치가 있습니다. 수직 핀 채널은 일반적으로 자연 대류를 지원하는 반면, 수평 설치에는 강제 공기 흐름이나 수정된 ​​프로파일 모양이 필요할 수 있습니다. 선박에서는 사용 가능한 공간에 따라 장착 방향이 제한되는 경우가 있습니다. 맞춤형 압출을 통해 노출된 면에 핀을 배치하고 반대쪽에 장착 플랜지, 케이블 채널, 보호 리브 또는 밀봉 랜드를 통합하여 이 문제를 해결할 수 있습니다.

엔지니어링 옵션의 경우 해양 알루미늄 방열판 프로파일 엔진실이 일반적인 산업 디자인을 수용하도록 강요하는 대신 사용 가능한 공기 흐름 경로에 맞게 조정할 수 있습니다.

바닷물은 중요한 대화를 변화시킵니다

알루미늄은 자연적으로 산화물 층으로 보호되지만 해양 환경에서는 보다 신중한 부식 전략이 필요합니다. 특히 세척수, 응축수 또는 스프레이가 구획으로 들어가는 곳에서는 염화물이 풍부한 수분이 핀 틈에 남아 있을 수 있습니다. 진짜 문제는 합금 자체에만 있는 것이 아닙니다. 알루미늄 프로파일, 패스너, 열 인터페이스 재료, 도장된 인클로저, 구리 도체, 강철 브래킷 및 유지된 습기로 구성된 전체 조립체입니다.

해양에 적합한 알루미늄 합금은 일반적으로 내식성, 압출 품질, 강도 요구 사항 및 마감 요구 사항을 기준으로 선택됩니다. 방열판 응용 분야의 경우 합금은 일관된 핀 형상과 평평한 장착 표면을 지원해야 합니다. 표면 마감 처리는 장기적인 보호 기능을 향상시킬 수 있지만 선택한 마감 처리는 열 성능 및 작동 환경과 호환되어야 합니다. 설치에 따라 양극 산화 처리, 비접촉 영역의 해양 등급 분말 코팅 또는 적절하게 지정된 전환 처리가 적절할 수 있습니다.

갈바닉 부식은 특별한 주의가 필요합니다. 알루미늄과 스테인리스 스틸 또는 구리 사이의 직접적인 접촉은 관리가 가능하지만 전기 절연, 실란트, 와셔, 배수 및 코팅 수리가 올바르게 처리된 경우에만 가능합니다. 갇혀 있는 바닷물은 지속적인 전해질 경로를 생성하기 때문에 가끔씩 뿌리는 것보다 더 위험합니다. 선호되는 디자인은 물이 빠져나가는 것을 장려하고, 블라인드 포켓을 방지하며, 검사를 위해 핀에 접근할 수 있도록 놔두는 것입니다.

베이스는 핀만큼 중요합니다

열은 핀에 도달하기 전에 접촉 인터페이스를 통해 뜨거운 장치에서 빠져나갑니다. 큰 핀 필드는 뒤틀린 베이스, 부적절한 클램핑 압력 또는 부적합한 열 패드를 보상할 수 없습니다. 이러한 이유로 방열판 베이스는 엔진 측 장비의 실제 장착 공간을 중심으로 설계되어야 합니다.

베이스가 더 두꺼우면 전원 모듈, ECU 하우징, 전압 조정기, 배터리 충전기 또는 소형 배기 장치 인접 전자 장치와 같은 집중 소스에서 열이 측면으로 확산될 수 있습니다. 그러나 두께가 너무 높으면 무게가 늘어나고 급격한 열 변화에 대한 반응이 느려질 수 있습니다. 가장 좋은 두께는 열부하 분포, 사용 가능한 공간, 장착 방법 및 허용 가능한 부품 온도에 따라 결정됩니다.

필요한 경우, 특히 고전력 장비의 경우 접촉면의 평탄도와 표면 마감을 지정해야 합니다. 열 그리스, 상변화 물질 또는 해양 등급 갭 패드는 미세한 공극을 채울 수 있지만 기계적 적합성이 떨어지는 것을 보상하기 위해 사용해서는 안 됩니다. 스프링 와셔 또는 제어된 토크 패스너는 진동 및 열팽창 중에 접촉 압력을 유지하는 데 도움이 됩니다.

멋진 것 이상의 역할을 하는 프로필

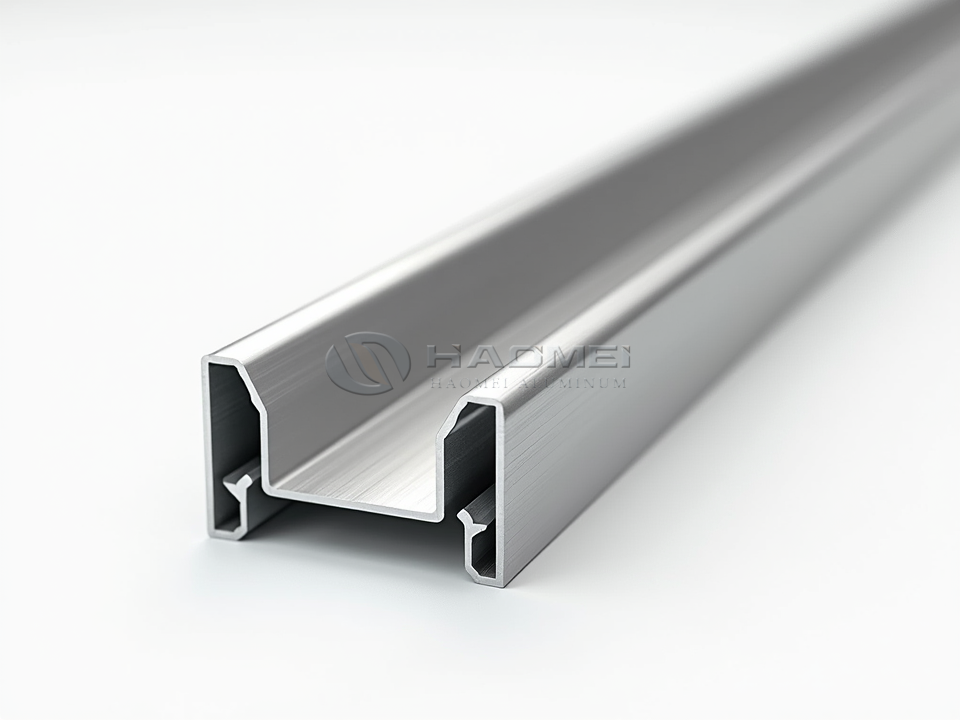

유능한 해양 방열판 프로파일은 여러 구조적 목적을 동시에 수행할 수 있습니다. 돌출부에는 나사 보스, 캡티브 너트용 채널, 보강 웹, EMI 차폐 랜드, 인클로저 가장자리 또는 보호용 핀 가드가 포함될 수 있습니다. 이러한 기능을 결합하면 부품 수가 줄어들고 조립이 부식되거나 느슨해지거나 복잡해질 수 있는 별도의 브래킷을 피할 수 있습니다.

이곳은 목적에 맞게 만들어진 곳이다 해양 등급 알루미늄 프로파일 실질적인 이점을 제공합니다. 제한된 깊이, 곡선 장착 영역, 제한된 도구 접근, 배수 방향 및 필요한 케이블 간격을 포함하여 선박의 실제 설치 제약 조건을 중심으로 돌출부를 만들 수 있습니다.

다기능 프로필은 더욱 깔끔한 유지 관리를 지원합니다. 방열판에 접근하기 위해 보호 커버와 여러 브래킷을 제거하는 대신 기술자는 한 번의 서비스 작업으로 핀 채널, 장착 하드웨어 및 배선 경로를 검사할 수 있습니다. 해양 작업에서는 단순한 유지 관리가 유지하기 어려운 이론적 최대 성능보다 더 큰 가치를 갖는 경우가 많습니다.

단지 작업장이 아닌 바다를 위한 테스트

열 계산은 유용하지만 해양 장비는 대표적인 조건에서 검증해야 합니다. 테스트에서는 최대 연속 부하, 뜨거운 주변 공기, 환기 감소, 해당하는 경우 팬 고장 시나리오, 진동, 염수 안개 노출 및 반복적인 습식-건식 주기를 고려해야 합니다. 온도 센서를 열원, 방열판 베이스, 핀 배출구 영역 및 인근 공기 공간에 배치하여 문제가 전도, 공기 흐름 또는 열 재순환인지 확인해야 합니다.

엔진실 레이아웃은 선박의 기록된 주변 온도보다 훨씬 더 따뜻한 국지적 핫존을 생성할 수 있습니다. 배기 경로, 발전기 작동, 주변 기계 및 막힌 통풍구 모두가 결과에 영향을 미칩니다. 따라서 방열판 프로필은 단지 도크에서 이상적인 하루를 보내기에 충분한 용량이 아닌 열 마진을 고려하여 선택해야 합니다.

더 나은 해양 열 전략

가장 강력한 해양 알루미늄 방열판 설계가 반드시 핀이 가장 많은 것은 아닙니다. 열 부하에 적합하고, 공기 경로에 적합하며, 염수 보유에 저항하고, 진동 시에도 안전한 접촉을 유지하며, 용기에 최소한의 질량을 추가하는 제품입니다. 이러한 요소를 함께 설계하면 프로파일은 지속적인 주의가 필요한 구성요소가 아니라 내구성 있는 열 자산이 됩니다.

경량 해양 엔진 및 이를 지원하는 전기 시스템의 경우 알루미늄 압출 기술은 냉각, 장착, 보호 및 서비스 가능성을 하나의 신뢰할 수 있는 형태로 통합할 수 있는 자유를 제공합니다. 이러한 실용적인 조합은 선박이 해안을 떠난 후에도 오랫동안 열 관리를 효과적으로 유지하는 것입니다.
