해양 알루미늄 Z 모양 섹션

2026-06-17 09:33:10

해양 알루미늄 Z형 섹션은 해양 환경에서 오프셋 결합, 가장자리 강화, 패널 지지 및 하중 전달을 위해 설계된 경량 구조 프로파일입니다. 계단식 기하학적 구조를 통해 서로 다른 높이의 두 표면을 깔끔하게 연결할 수 있으므로 보트 데크, 선실 칸막이, 해치 프레임, 폰툰 구조, 도크 시스템 및 해양 장비 플랫폼에 매우 실용적입니다.

플랫 바 또는 동일한 각도와 비교하여 Z 프로파일은 패널이 겹치거나 데크 플레이트가 지지 프레임 위에 있어야 하는 위치에서 더 넓은 접촉 경로와 더 나은 정렬 제어를 제공합니다. 바닷물 서비스에서 올바른 합금과 표면 마감은 부식을 줄이고 유지 관리를 단순화하며 서비스 수명을 연장하는 데 도움이 됩니다.

Marine Aluminum Structural Extrusion

제품 하이라이트

해양 알루미늄 Z형 단면은 일반적으로 압출 성형으로 생산되므로 엄격한 치수 제어와 부드러운 연속 길이가 가능합니다. 프로파일은 외관 및 부식 요구 사항에 따라 밀 마감, 양극 산화 마감, 분체 코팅 마감 또는 기계 브러시 마감으로 제공될 수 있습니다.

특징	고객가치
Z자형 단면	깔끔한 정렬로 오프셋 패널, 플레이트 및 프레임을 연결합니다.
해양 등급 알루미늄	일반 구조용 금속보다 해수 부식에 더 잘 견딥니다.
경량 구조	선박 중량 감소 및 연료 효율성 지원
돌출 프로파일 정확도	제작 및 조립 중 반복성 향상
좋은 용접성	용접 데크, 프레임, 브래킷 및 선체 부속품에 적합
다양한 표면 마감	장식, 부식 방지 또는 낮은 유지 관리 요구 사항을 지원합니다.
맞춤형 길이 및 두께	소형 선박, 작업선, 부두 및 모듈식 플랫폼에 적합

더 광범위한 프로파일 패키지가 필요한 프로젝트의 경우 Z 섹션은 종종 다음과 함께 지정됩니다. 해양 등급 알루미늄 압출 일관된 합금 거동과 마감 외관을 갖춘 통합 프레임 시스템을 생성합니다.

일반적인 합금 선택

최고의 합금은 강도, 부식 노출, 마감 방법 및 제조 경로에 따라 달라집니다. 해양 Z형 단면의 경우 더 높은 강도가 필요한 경우 6061-T6 및 6082-T6이 자주 선택됩니다. 6063-T5 또는 6063-T6은 외관, 양극 산화 처리 품질 및 부드러운 프로파일 정의가 우선시되는 경우 선호됩니다.

합금	성질	주요 이점	일반적인 해양 사용
6061	뜨다	견고하고 용접 가능하며 널리 사용 가능	데크 지지대, 브래킷, 보트 프레임, 도크 부재
6082	뜨다	더 높은 구조적 강도와 피로 저항	중부하 플랫폼, 통로, 작업선 구조물
6063	태트/태트	우수한 압출 표면 및 아노다이징 반응성	트림, 캐빈 프레임, 경량 지지대, 눈에 보이는 프로필
5052	H32/H34	우수한 내식성, 일반적으로 시트로 형성됨	해양 커버, 성형 부품, 보조 피팅
5083	H116/H321	플레이트 구조의 뛰어난 내해수성	선체 플레이트, 격벽, 고노출 용접 조립품

화학성분 참고

화학적 조성은 ASTM B221, EN 755, EN 573 또는 고객 프로젝트 사양과 같은 요청된 표준을 충족해야 합니다. 표시된 값은 일반적인 참조 범위이며 표준에 따라 다를 수 있습니다.

합금	그리고 %	마그네슘%	망간 %	Cu%	크롬 %	아연%	철 %	알
6061	0.40-0.80	0.80-1.20	최대 0.15	0.15-0.40	0.04-0.35	최대 0.25	최대 0.70	균형
6082	0.70-1.30	0.60-1.20	0.40-1.00	최대 0.10	최대 0.25	최대 0.20	최대 0.50	균형
6063	0.20-0.60	0.45-0.90	최대 0.10	최대 0.10	최대 0.10	최대 0.10	최대 0.35	균형

기계적 성능

해양 알루미늄 Z 모양 섹션은 중간에서 높은 강도와 낮은 밀도를 결합합니다. 이러한 균형은 용기 중량, 설치 속도 및 내부식성이 장기적인 운영 비용에 영향을 미치는 경우 특히 중요합니다.

합금 및 성미	인장 강도 MPa	항복 강도 MPa	신장 %	밀도 g/cm²	용접성
6061-T	260-310	240-275	8-12	2.70	좋은
6082-T	290-340	250-300	8-10	2.70	좋은
6063-T5	150-190	110-145	8-12	2.70	매우 좋은
6063-T	205-240	170-215	8-10	2.70	매우 좋은

용접 후 6xxx 합금의 열 영향부는 일부 T6 강도를 잃습니다. 하중 지지 구조의 경우 설계 계산에서는 용접 접합 효율성, 필러 선택, 접합 형상 및 용접 후 표면 보호를 고려해야 합니다.

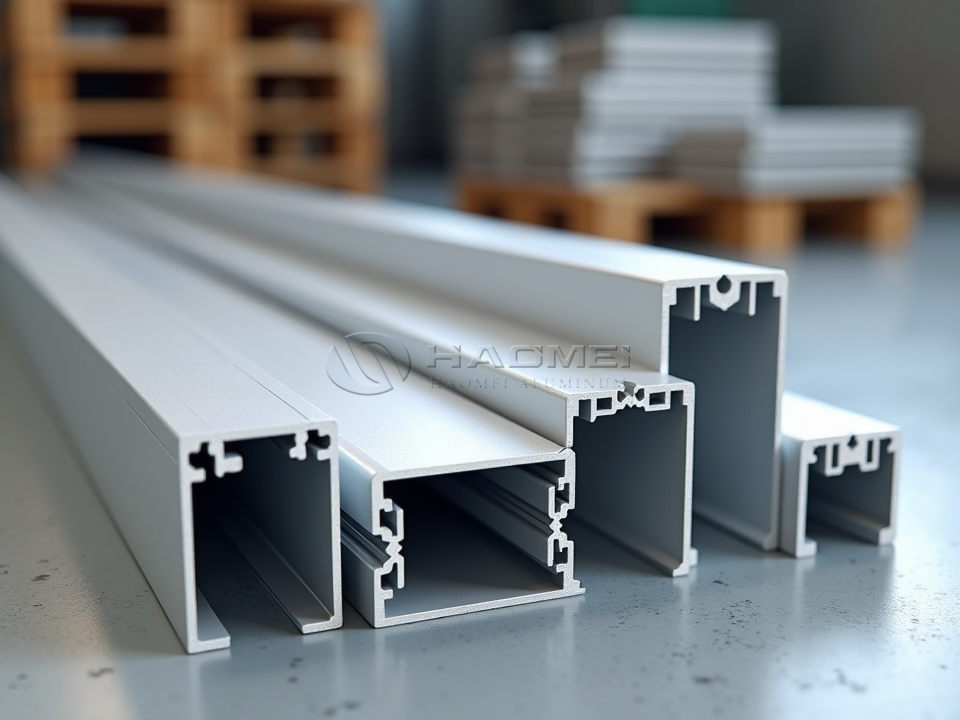

6063 Anodized Marine Aluminum Extrusion

기술 사양

Z 모양 단면은 표준 프로파일이나 맞춤형 돌출로 설계할 수 있습니다. 치수는 패널 두께, 볼트 패턴, 필요한 스팬, 강성 목표 및 설치 방법에 따라 다릅니다.

매개변수	일반적인 범위	메모
전체 높이	20-120mm	높이가 높을수록 오프셋 용량이 향상됩니다.
플랜지 폭	15-100mm	플랜지가 넓어져 고정 지지력이 향상됩니다.
벽 두께	2~12mm	부하 및 용접 요구에 따라 선택
표준 길이	3~6m	어셈블리에 대한 맞춤형 절단 가능
길이 공차	+/-1.0 ~ +/-3.0mm	절단 방법과 길이에 따라 다름
직진도	1.0-2.5mm/m	합의에 따라 더 엄격한 허용 범위 제공
표면 마무리	밀, 양극 산화 처리, 분체 코팅	노출 및 외모 요구 사항에 따라 선택
제작 옵션	절단, 드릴링, 펀칭, CNC 가공	즉시 설치 가능한 키트 지원

해양 조건에서의 표면 보호

알루미늄은 자연적으로 보호 산화막을 형성하지만 해양 서비스에는 염수 분무, 습식-건식 순환, 갈바닉 접촉 및 갇힌 습기가 포함될 수 있습니다. 표면 처리로 내구성과 외관이 향상됩니다.

마치다	일반적인 두께	해양 혜택	권장 사용
밀 마무리	자연적인 표면	경제적이며 용접이 용이함	숨겨진 프레임, 내부 지지대
명확한 아노다이징	10-25 미크론	내산화성 향상 및 외관이 깨끗함	캐빈 트림, 눈에 보이는 데크 가장자리
하드 아노다이징	25-50 미크론	더 나은 마모 및 내마모성	슬라이딩 접촉 구역, 작업 플랫폼
분체 도장	60-100 미크론	색상 제어 및 추가 장벽 보호	부두, 레일, 승객 구역
브러시 처리 및 양극 산화 처리	10-25 미크론	장식적인 금속 마감	요트 내부 및 외부 트림

알루미늄을 스테인레스강이나 탄소강에 체결할 때에는 주의가 필요합니다. 절연 와셔, 실런트, 호환 가능한 코팅 및 적절한 배수 장치를 사용하면 갈바니 부식 위험이 줄어듭니다.

해양 응용

계단 모양으로 인해 이 프로파일은 두 구성요소가 서로 다른 레벨에서 만날 때마다 특히 효과적입니다. 보트 건조에서 Z 섹션은 데크 패널을 지지하거나, 오프셋 보강재를 형성하거나, 선체 구조와 내부 장착 구성요소 사이의 깔끔한 전환을 생성할 수 있습니다.

일반적인 응용 분야는 다음과 같습니다.

데크 가장자리 지지대 및 바닥재 전환
해치 커버, 액세스 패널 및 탈착식 서비스 뚜껑
캐빈 벽 프레임 및 칸막이 보강
폰툰 보트 크로스 멤버 및 주변 프레임
도크 데크 지지대 및 부동 플랫폼 구조
해양 장비 베이스, 배터리 트레이 및 콘솔 마운트
트레일러, 통로 및 탑승 플랫폼 구성 요소
평평한 시트 가장자리에 강성이 필요한 개구부 근처의 보강재

계단식 오버랩이 아닌 개방형 지지대가 필요한 디자인의 경우, 해양 알루미늄 채널 Z 모양 섹션과 결합하여 더욱 강력하고 적응력이 뛰어난 프레임 레이아웃을 구축할 수 있습니다.

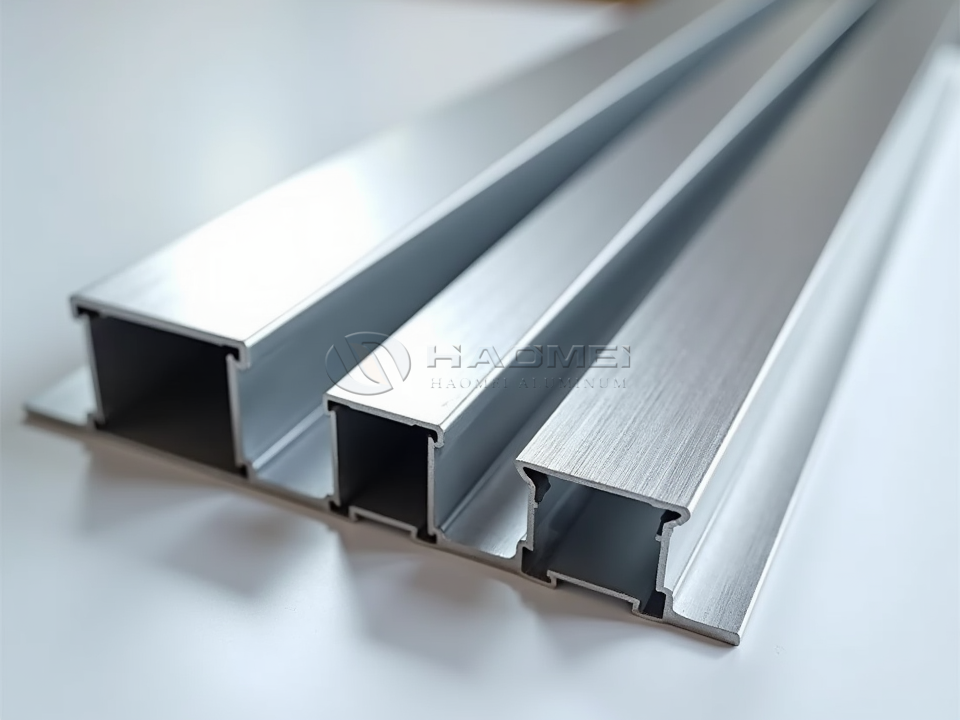

Aluminum Dock Extrusion Profile

설계 및 제작의 이점

해양 알루미늄 Z 모양 섹션은 정렬, 간격 및 보강을 하나의 프로파일에 결합하므로 빠른 조립을 지원합니다. 플랜지 표면은 볼트, 리벳, 용접, 밀봉재 또는 접착제 결합을 위한 편리한 영역을 제공합니다. 이는 복잡한 브래킷의 필요성을 줄이고 완성된 구조를 더 가볍게 유지하는 데 도움이 됩니다.

용접 제작의 경우 더 나은 해양 부식 거동을 위해 5356 필러가 종종 선택되는 반면 균열 민감성과 흐름 특성이 더 중요한 경우 4043이 사용될 수 있습니다. 접합 준비는 용접 전 산화물, 유분, 수분을 제거해야 합니다. 볼트로 연결된 어셈블리의 경우 슬롯형 구멍을 통해 긴 도크 섹션이나 대형 데크 패널에서 열팽창이 발생할 수 있습니다.

서비스 성과

성능 요인	예상 결과
내식성	적절한 합금과 마감재를 선택하면 염수 분무에서 강력한 성능을 발휘합니다.
중량 효율성	강철 밀도의 약 1/3로 취급 및 선박 하중 감소
치수 안정성	돌출된 모양은 긴 길이에도 일관된 핏을 유지합니다.
유지보수 수요	탄소강보다 도장 및 녹 방지 필요성이 적습니다.
제작 속도	절단, 드릴링, 용접, 리벳 및 기계 가공이 용이함
모습	눈에 보이는 해양 조립품에 적합한 깨끗한 선형 프로파일

구매 안내

고객은 주문하기 전에 합금, 성질, 도면 치수, 공차 수준, 마감, 길이 및 포장 방법을 확인해야 합니다. 하중을 견디는 해양 구조물의 경우, 크기만 기준으로 선택하는 것이 아니라 프로파일을 용도에 맞게 선택할 수 있도록 스팬, 하중, 체결 방법 및 노출 조건을 공유합니다.

선박용 알루미늄 Z형 섹션은 강도, 내식성, 가벼운 무게 및 설치 편의성의 실용적인 조합을 제공합니다. 이는 가혹한 해안가 환경에서 효율적인 오프셋 지원을 원하는 보트 제작자, 부두 제작자, 수리장 및 해양 장비 제작자에게 신뢰할 수 있는 선택입니다.
