6061 ملف المشتت الحراري من الألومنيوم البحري لتبريد إلكترونيات السفن الساحلية

2026-03-27 16:54:48

تعمل السفن الساحلية على تشغيل الإلكترونيات في بعض البيئات اليومية القاسية: الهواء المحمل بالأملاح، والرطوبة العالية، والتقلبات المتكررة في درجات الحرارة، والاهتزاز المستمر. ال6061 ملف بالوعة الحرارة من الألومنيوم البحريتم تصميمه خصيصًا لهذه الحقائق، مما يوفر أداءً حراريًا يمكن الاعتماد عليه وسلامة ميكانيكية قوية وقابلية تصنيع ممتازةوحدات الطاقة المحمولة على متن السفن، ومعدات الاتصالات، وأنظمة الملاحة، ومشغلات الإضاءة LED، وخزائن التحكم.

بنيت حول موثوق بها على نطاق واسعAA 6061 (المغ-سي)سبيكة، يجمع هذا الملف بالوعة الحرارةمسارات التوصيل الحراري العالية,خيارات السطح المدركة للتآكل، وهندسة مقذوف مستقرةالذي يتكامل بشكل نظيف في العبوات البحرية.

لماذا 6061 لمحات المشتت الحراري البحري

يعد 6061 خيارًا عمليًا من الدرجة البحرية عندما يحتاج تصميمك إلى أكثر من مجرد تبديد الحرارة. تستفيد إلكترونيات السفن الساحلية من مادة يمكنها:

الحفاظ على الاستقرار الهيكلي تحتاهتزاز السفينة وتأثيرها
يدعمخيوط، والتنصت، والتصنيع باستخدام الحاسب الآلي، وتفاوتات التجميع الضيقة
يقبلأنودةوغيرها من المعالجات السطحية الواقية
يمدجودة قذف متسقةلمحات الزعانف وقواعد التثبيت

في العمليات الساحلية، غالبًا ما تتضاعف المشتتات الحرارية كأعضاء هيكلية أو قضبان هيكل أو ألواح تثبيت. يعتبر 6061 مناسبًا تمامًا لهذا الدور المزدوج لأنه يوازن بين القوة ومقاومة التآكل مع الحفاظ على فعاليته من حيث التكلفة على نطاق واسع.

هوية المادة وخيارات المزاج

تستخدم معظم تطبيقات تبريد الإلكترونيات البحرية6061-T6أو6061-T651بسبب قوتها وثبات أبعادها بعد المعالجة الحرارية. أعصاب أكثر ليونة مثلغرضيمكن اختياره عند الحاجة إلى تشكيل معقد قبل المعالجة النهائية أو الشيخوخة.

غرض	الخيارات النموذجية	ملاحظات للإلكترونيات البحرية
سبيكة	أأ 6061	عائلة المغ-سي، صديقة للقذف
المزاج المشترك	T6, T651, T4	T6/T651 للقوة؛ T4 لعمليات ما بعد النموذج
شكل المنتج النموذجي	الملف الشخصي بالوعة الحرارة مقذوف	زعانف + قاعدة محسنة للحمل الحراري

التركيب الكيميائي (الحدود النموذجية، بالوزن%)

يأتي أداء 6061 من Mg وSi المتحكم فيهما (يشكلان Mg₂Si)، بالإضافة إلى عناصر صناعة السبائك البسيطة التي تدعم القوة والقدرة على التشغيل الآلي.

عنصر	المحتوى (بالوزن%)
و	0.40-0.80
الحديد	≥ 0.70
النحاس	0.15-0.40
من	≥ 0.15
ملغ	0.80-1.20
كر	0.04-0.35
الزنك	≥ 0.25
ل	≥ 0.15
الآخرين (كل)	≥ 0.05
أخرى (المجموع)	≥ 0.15
آل	توازن

مميزات تبريد السفن الساحلية

تصميم حراري يناسب تدفق الهواء الحقيقي على متن السفينة

غالبًا ما تحتوي الخزانات البحرية وخلجان المعدات على تدفق هواء مقيد، واتجاهات الحمل الحراري المختلطة، وإعادة تدوير الهواء الدافئ. يوفر التشكيل الجانبي المبثوق المصمم جيدًا ما يلي:

مساحة زعانف عالية لكل وحدة كتلة
هندسة الزعانف المستقرةالذي يحافظ على التباعد والاستقامة بعد التشغيل الآلي
قاعدة سميكةلنشر الحرارة من النقاط الساخنة مثل MOSFETs وIGBTs ووحدات DC-DC والمقومات

تظل ملفات تعريف المشتت الحراري في 6061 متوافقة أيضًا معوسادات TIM وحشو فجوات السيليكون والشحوم الحرارية ومواد تغيير الطورمما يساعد على تقليل مقاومة الواجهة.

سلوك السطح المدرك للتآكل

يشكل الألمنيوم العاري طبقة أكسيد طبيعية، لكن الهواء الساحلي يسرع من آثار الحفر والشقوق - خاصة حيث تظل رواسب الملح رطبة. هذا هو السبب في استخدام ملفات تعريف المشتت الحراري البحري بشكل شائع:

أنودةلتكثيف واستقرار طبقة الأكسيد
ختملتحسين المقاومة للبيئات الغنية بالكلوريد
طلاءات التحويل(يعتمد على التطبيق) لمتطلبات الربط الكهربائي
طلاء مسحوقعندما تكون هناك حاجة إلى عناصر جمالية وحماية إضافية للحواجز، مع احترام المفاضلات الحرارية

بالنسبة للعديد من تصميمات إلكترونيات السفن، فإن التوازن الأفضل هوأنودة واضحة أو سوداءمع الختم المناسب، مقترنًا بالصرف المدروس وتجنب مصائد الملح.

القوة الميكانيكية التي تحمي التجميعات

تتعرض أجهزة تبريد الإلكترونيات الموجودة على السفن للاهتزازات، وارتطام الأبواب، وتأثيرات الأمواج، وسوء التعامل مع الصيانة من حين لآخر. يوفر 6061-T6 قوة قوية لـ:

رؤساء التركيب، والثقوب الملولبة، والقنوات المستغلة
الملفات الشخصية الطويلة التي يجب أن تظل مستقيمة للحفاظ على اتصال TIM
التكامل الهيكلي في الإطارات والخزائن

الخصائص الفيزيائية والميكانيكية النموذجية (القيم المرجعية)

تختلف القيم حسب درجة الحرارة والسمك وطريقة المعالجة، لكن الجدول أدناه يعكس النطاقات المرجعية المستخدمة على نطاق واسع.

ملكية	القيمة النموذجية (6061-T6)	لماذا يهم في الالكترونيات البحرية
كثافة	~2.70 جم/سم3	رفض الحرارة خفيف الوزن بدون أقواس ثقيلة
الموصلية الحرارية	~167 واط/م·ك	توزيع فعال للحرارة عبر القاعدة والزعانف
الموصلية الكهربائية	~40% IACS	مفيد لاستراتيجيات التأريض (التحقق من تأثير الطلاء)
قوة الشد في نهاية المطاف	~290 ميجا باسكال	يقاوم التشوه أثناء التثبيت والاهتزاز
قوة العائد	~240 ميجا باسكال	يحافظ على التسطيح وقوة التثبيت مع مرور الوقت
استطالة	~8-12%	يتحمل ضغوط التجميع دون فشل هش
معامل مرن	~69 المعدل التراكمي	صلابة مستقرة لفترات طويلة بالوعة الحرارة
نطاق الانصهار	~582-652 درجة مئوية	هامش معالجة واسع لمعظم ظروف السفن

المواصفات الفنية لملف المشتت الحراري (القدرة النموذجية)

يمكن تصميم ملفات تعريف المشتت الحراري المبثوقة على نطاق واسع. تلخص المواصفات الواردة أدناه نطاقات القدرة الإنتاجية الشائعة المستخدمة لأجزاء تبريد إلكترونيات السفن.

المعلمة	النطاق النموذجي	ملاحظات عملية
طول الملف الشخصي	0.3–6.0 م (القطع حسب الطول)	أطوال طويلة تمكن القضبان مجلس الوزراء؛ أطوال أقصر تناسب وحدات الطاقة
سمك القاعدة	~3-20 ملم	تعمل القواعد السميكة على تحسين الانتشار لمصادر الحرارة المركزة
سمك الزعنفة	~0.8-3.0 ملم	التوازن بين القوة وجدوى البثق ومقاومة تدفق الهواء
ارتفاع الزعنفة	~10-80 ملم	تعمل الزعانف الأعلى على زيادة المساحة؛ التحقق من خلوص الضميمة
تباعد الزعانف	~2-12 ملم	يساعد التباعد الأوسع في الهواء المغبر/المالح وانخفاض تدفق الهواء
التسطيح (بعد التصنيع)	تعتمد على التطبيق	ضروري لأسطح الاتصال بنمط IGBT ووحدة المعالجة المركزية
فئة التسامح	حسب الرسم المتفق عليه	يوصى بالتفاوتات الصارمة لواجهات الخزانات المغلقة

خيارات التشطيب السطحي (التركيز على البحرية)

ينهي	الغرض النموذجي	اعتبارات
أنودة واضحة	مقاومة للتآكل، مظهر نظيف	زيادة الحد الأدنى من الابتعاثية. اختيار جيد للأغراض العامة
أنودة سوداء	تعزيز نقل الحرارة الإشعاعية، ومقاومة التآكل	مفيد في المناطق الجوية الراكدة. التحقق من احتياجات العزل الكهربائي
أنودة الثابت	مقاومة التآكل	يمكن أن يقلل من جودة الاتصال الحراري إذا كان الطلاء على مناطق الواجهة
طلاء التحويل الكيميائي	الربط الكهربائي، قاعدة الطلاء	تختلف الحماية من التآكل؛ تأكيد متطلبات الضباب الملح
معطف مسحوق / الطلاء	حماية الحاجز، وعلم الجمال	يضيف المقاومة الحرارية. الأفضل للمناطق ذات التدفق الحراري المنخفض

عند الحاجة إلى التأريض الكهربائي من خلال المشتت الحراري، غالبًا ما يتم حجز التصميماتمنصات الترابط غير المطليةأو الاستخدامغسالات موصلة، مع الحفاظ على حماية معظم الأسطح.

تطبيقات على السفن الساحلية والقريبة من الشاطئ

يتم استخدام ملف المشتت الحراري المصنوع من الألومنيوم البحري 6061 في أي مكان يعمل فيه التبريد الموثوق به على حماية وقت تشغيل الأجهزة الإلكترونية وتقليل التباطؤ.

منطقة التطبيق	المعدات النموذجية	دور التبريد
تحويل الطاقة	العاكسون، والمقومات، ووحدات DC-DC، وشواحن البطاريات	ينشر الحرارة ويدعم المروحة أو الحمل الحراري الطبيعي
الملاحة والاتصالات	وحدات المعالجة الرادارية، AIS، مراحل الطاقة الراديوية	يستقر درجة الحرارة لسلامة الإشارة وطول العمر
الإضاءة البحرية LED	سائقي إضاءة سطح السفينة والمقصورة	يحافظ على درجة حرارة الوصلة، مما يطيل عمر LED
خزائن التحكم	PLCs، محركات السيارات، المرحلات	تكامل لوحة المشتت الحراري لتقليل النقاط الساخنة في الخزانة
أنظمة الاستشعار	مراقبة السواحل، أجهزة السونار الطرفية	تمكن العبوات المختومة المدمجة مع مسارات التوصيل

بالنسبة للصناديق المختومة ذات تصنيف IP الشائعة على الأسطح والمنصات الساحلية، تتوافق هذه التشكيلات أيضًا بشكل جيد معالتوصيل إلى الجداراستراتيجيات التبريد، حيث يتم توجيه الحرارة من الوحدات الداخلية إلى جسم العلبة.

ملاحظات التصميم التي يقدرها العملاء

موضوع التصميم	النهج الموصى به لإلكترونيات السفن
تراكم الأملاح	تجنب تجاويف الزعانف العميقة التي تحبس المحلول الملحي؛ السماح بالوصول إلى الصرف والغسل
التآكل الجلفاني	عزل المعادن المتباينة. استخدم أدوات التثبيت والوسادات العازلة المتوافقة عند الحاجة
واجهة حرارية	أسطح تركيب الآلة؛ حدد الخشونة/التسطيح المناسب لـ TIM المختار
صيانة	تفضل الملفات النمطية التي يمكن إزالتها وتنظيفها دون إزعاج الأسلاك
الوزن والصلابة	استخدم التضليع وسمك القاعدة بشكل استراتيجي بدلاً من المبالغة في حجم الملف الشخصي بالكامل

ال6061 ملف بالوعة الحرارة من الألومنيوم البحرييقدم مزيجًا يمكن الاعتماد عليه منالأداء الحراري، والتوافق مع التشطيب المراعي للتآكل، والقوة الميكانيكية- مثالي للإلكترونيات التي يجب أن تعمل بشكل مستمر في الهواء الساحلي. يدعم تعدد استخداماته في البثق كل شيء بدءًا من وحدات التشغيل المدمجة وحتى قضبان الخزانة الطويلة، بينما تساعد الأسطح الجاهزة للأكسدة على مقاومة التحديات المستمرة للملح والرطوبة.

بالنسبة للعملاء الذين يقومون بتصميم أجهزة التبريد للسفن والمنصات القريبة من الشاطئ والبنية التحتية الساحلية، يوفر 6061 طريقًا مثبتًا لتحقيق ذلكدرجات حرارة مستقرة، وعمر خدمة طويل، وتصنيع فعال- دون التضحية بالاعتبارات العملية للتركيب والصيانة البحرية.

Lucy

اترك رسالة

متعلق ب منتجات

الملف الشخصي بالوعة الساخن من الألومنيوم البحري

تستخدم ملفات تعريف الجبال الحرارية من الألومنيوم البحرية من سبائك مثل 6061 و 6063 التي لا تظهر الموصلية الحرارية العالية فحسب ، بل تمتلك أيضًا مقاومة تآكل ممتازة مطلوبة للتعرض للمياه المالحة.

عرض التفاصيل

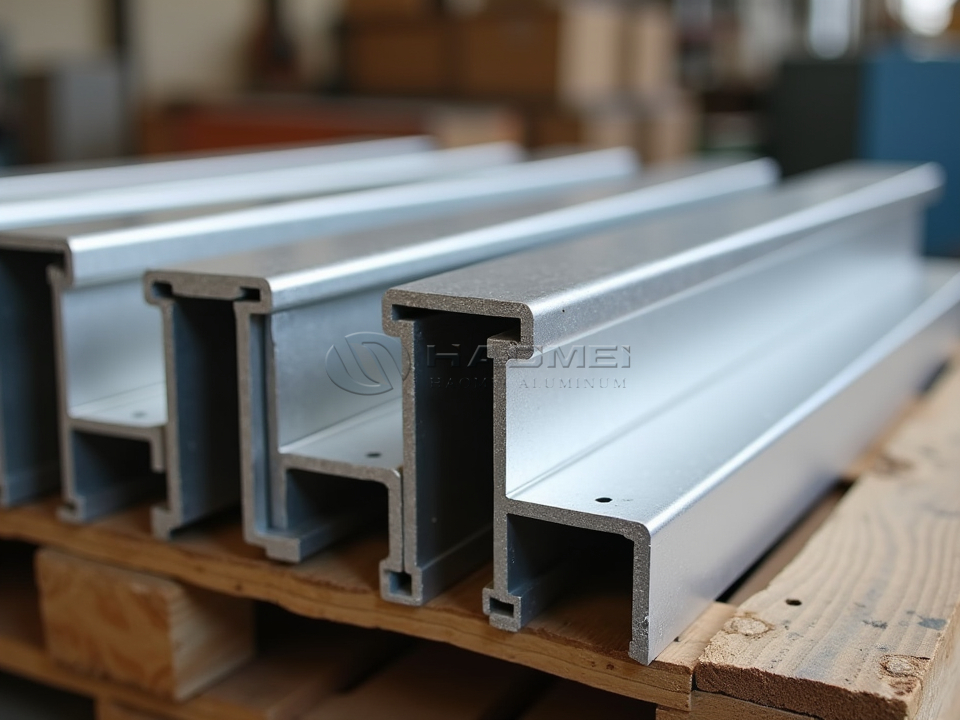

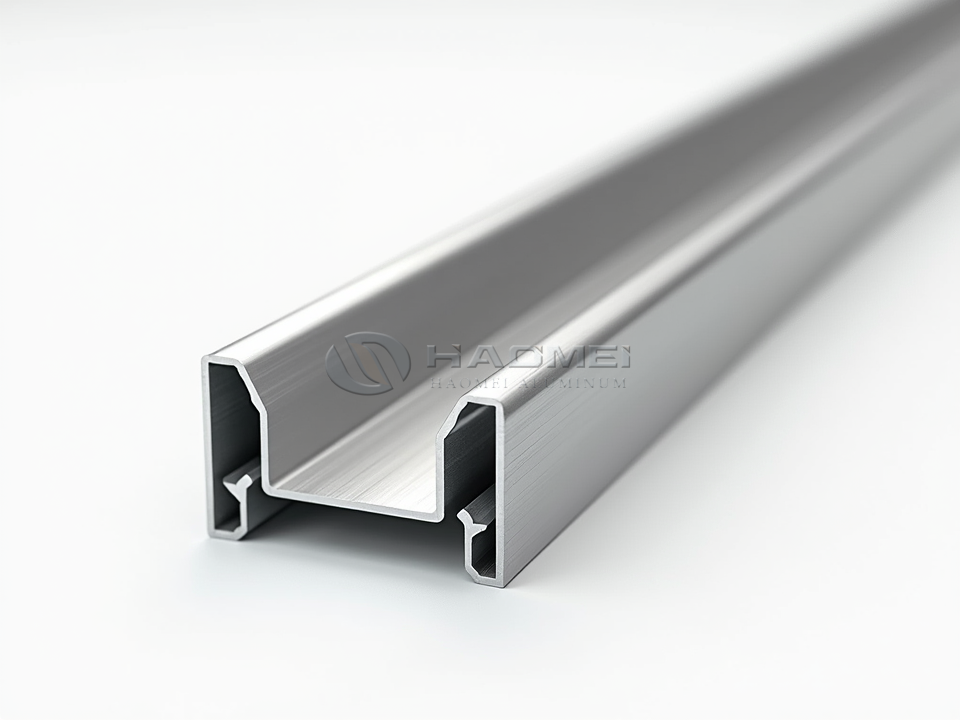

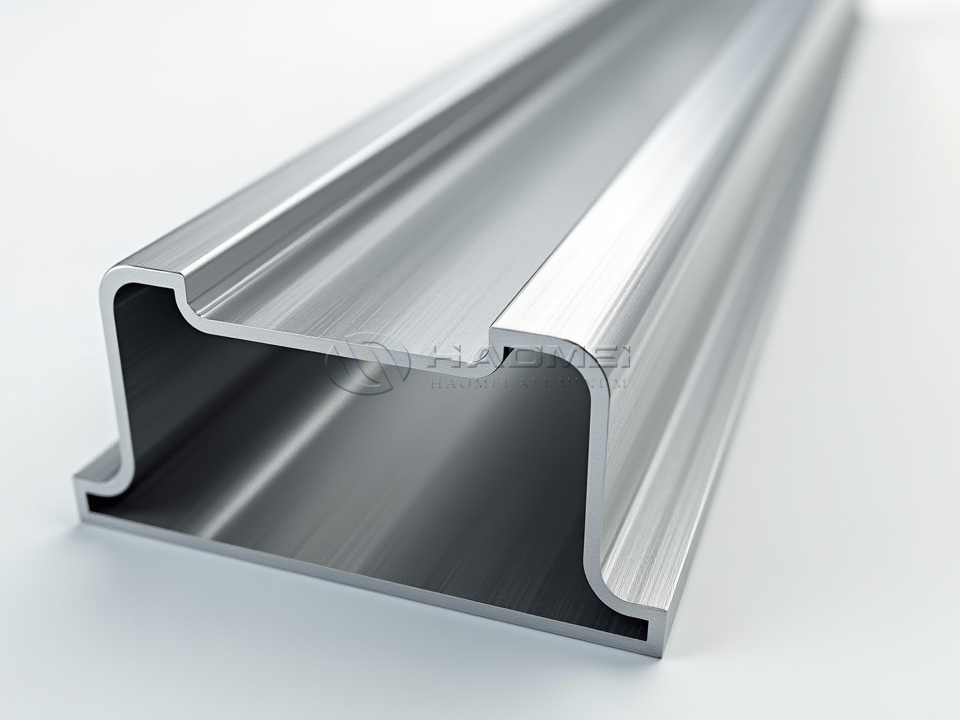

سياج الألومنيوم البحري وسور
