كوع الألمنيوم البحري لأنظمة معالجة المواد الكيميائية على متن السفن

كوع الألمنيوم البحري عبارة عن تجهيزات أنابيب متغيرة الاتجاه مصممة لخطوط نقل المواد الكيميائية التي تعمل في بيئات السفن الصعبة. فهو يربط مسارات الأنابيب المستقيمة أثناء توجيه تدفق السائل حول الحواجز والآلات والخزانات وطرق الخدمة المحصورة. من خلال السبائك الصحيحة وسمك الجدار ونصف قطر الانحناء وطريقة المفصل، يساعد الكوع في إنشاء نظام أنابيب خفيف الوزن يقاوم الهواء المحمل بالملح والاهتزاز والتعرض الروتيني للغسيل.

بالنسبة لأنظمة معالجة المواد الكيميائية على متن السفن، يجب أن يأخذ اختيار المواد في الاعتبار أكثر من مجرد مقاومة مياه البحر. يمكن أن تؤثر مواد التنظيف الكيميائية والمواد المضافة السائلة ووسائط معالجة الصابورة وسوائل نظام الوقود ومركبات مياه الصرف الصحي على الألومنيوم بشكل مختلف. يدعم الكوع المحدد بشكل صحيح توجيه التدفق الذي يمكن الاعتماد عليه مع تقليل الكتلة غير الضرورية في المراكب السريعة وقوارب العمل والعبارات وسفن الدعم البحرية والأنظمة المساعدة البحرية.

مصممة لتوجيه الأنابيب البحرية المدمجة

نادرًا ما تتبع الأنابيب الكيميائية الموجودة على متن الطائرة مسارًا مستقيمًا. قد تحتاج الخطوط إلى المرور عبر مساحات الآلات، أو أسفل هياكل سطح السفينة، أو على طول ممرات الخدمة، أو حول المضخات ومعدات الترشيح. توفر أكواع الألومنيوم البحرية تغييرات اتجاهية سلسة دون الاعتماد على الأنابيب المنحنية بشكل حاد والتي قد تقلل من سمك الجدار أو تخلق تركيزًا للضغط.

تتضمن تكوينات الكوع الشائعة زوايا 45 درجة و90 درجة. غالبًا ما يتم تفضيل الانحناءات ذات نصف القطر الطويل حيث يكون التدفق المستقر وفقدان الضغط المنخفض أمرًا مهمًا، بينما تساعد الأكواع ذات نصف القطر القصير في ملاءمة المنشآت حيث تكون المساحة محدودة. يمكن إنتاج كل من الترتيبات الملحومة وذات الحواف لتناسب الوصول إلى النظام، ومتطلبات الفحص، واستراتيجية الصيانة.

يحافظ الكوع الذي تم تشكيله بشكل صحيح على هندسة داخلية متسقة. وهذا يساعد على الحد من الاضطراب والتآكل والتراكم الكيميائي الموضعي وانخفاض الضغط عند المنعطف. بالنسبة للأنظمة التي يتم ضخها، تساهم المحاذاة السلسة للتجويف أيضًا في تحقيق تدفق أكثر ثباتًا وتقليل الاهتزاز.

اختيارات المواد للخدمات الكيميائية البحرية

يتم تصنيع أكواع الألومنيوم البحرية عادة من سبائك الألومنيوم من سلسلة 5xxx أو سلسلة 6xxx. تعتمد الدرجة المفضلة على الوسط الكيميائي ومستوى الضغط وطريق التصنيع ودرجة حرارة التشغيل وأسلوب الاتصال.

بالنسبة للأنظمة المصنعة القوية، يتم تقييم 5083 و5086 لأدائهما الملحوم ومقاومتهما للظروف الجوية البحرية. بالنسبة للتركيبات والتطبيقات المصنعة بدقة والتي تتطلب أقسام شفة أقوى، يتم اختيار 6061-T6 بشكل متكرر. أ 6061-T6 كوع أنبوب ألومنيوم بحري 90 درجة مناسب بشكل خاص عندما تكون هناك حاجة إلى أبعاد دقيقة ووجوه مفصلية آمنة وتركيب قابل للتكرار.

التركيب الكيميائي النموذجي للألمنيوم 6061

يستخدم 6061-T6 على نطاق واسع للتركيبات البحرية حيث تكون القوة واستقرار الأبعاد أمرًا مهمًا. إن توازن السبائك الخاص به يدعم التشغيل الآلي، والتشكيل، واللحام عند اتباع الإجراءات المناسبة.

يجب دائمًا التحقق من التوافق الكيميائي مقابل تركيز السائل الفعلي ودرجة الحرارة ومعدل الدوران ودورة التنظيف. الألومنيوم بشكل عام غير مناسب للمحاليل القلوية القوية وبعض الوسائط شديدة الحموضة أو المؤكسدة. عندما يكون التوافق المباشر محدودًا، قد يستخدم المصممون البطانات الداخلية، أو بكرات العزل، أو السبائك البديلة، أو أقسام الأنابيب غير المعدنية.

الأداء الميكانيكي والأبعاد

تجمع أكواع الألومنيوم البحرية بين الكثافة المنخفضة والقدرة الهيكلية المفيدة. بالمقارنة مع العديد من التركيبات الفولاذية، يمكن للألمنيوم أن يقلل بشكل كبير من وزن الأنابيب، مما يجعل التعامل أسهل أثناء التثبيت ويقلل الحمل الذي تحمله الأقواس واختراقات السطح وإطارات الدعم.

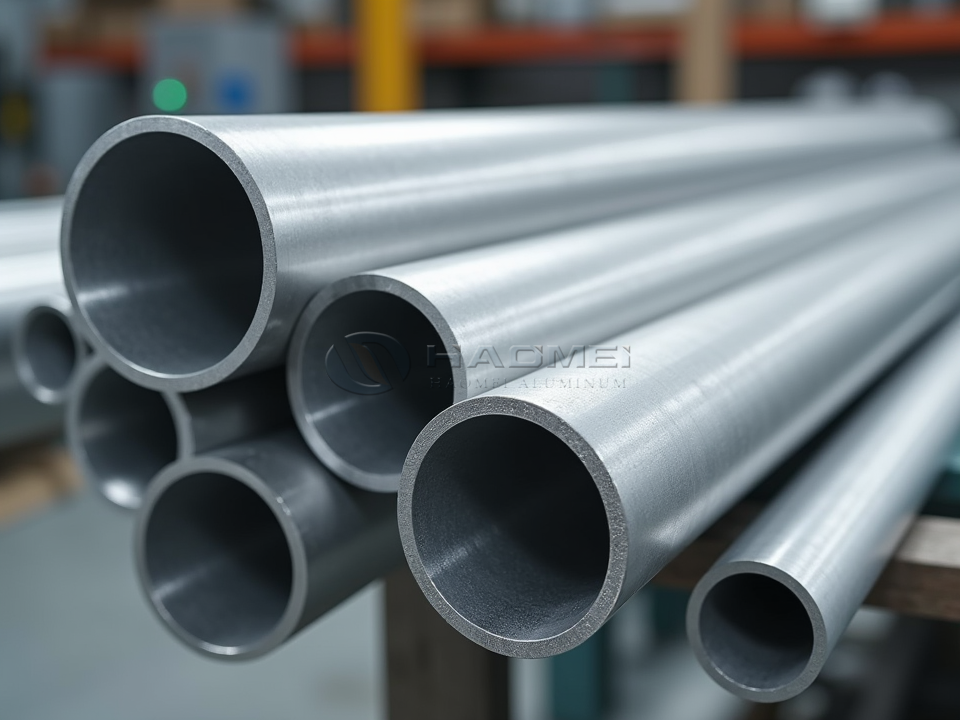

يمكن مطابقة الأبعاد مع الأقطار الخارجية القياسية للأنابيب، أو سماكات الجدران وفقًا للجدول الزمني، أو رسومات العملاء. تتضمن المواصفات النموذجية المسافة من المركز إلى الوجه، ونصف قطر الانحناء، والقطر الاسمي، وإعداد النهاية، وحفر الحافة، وشطبة اللحام، والبيضاوية المسموح بها. متوافق مع الأنظمة المبنية حول أنابيب خفيفة الوزن أنابيب ألومنيوم من الدرجة البحرية يساعد في الحفاظ على اختيار متسق للسبائك وملاءمة المفاصل خلال المسار بأكمله.

الميزات التي تدعم الخدمة طويلة الأمد

تعتبر أكواع الألومنيوم البحرية فعالة بشكل خاص عندما يتم تصميمها كجزء من ترتيب كامل للأنابيب بدلاً من معاملتها كتركيبات بسيطة لتغيير الاتجاه. وتشمل فوائدها العملية ما يلي:

• وزن منخفض لتسهيل التعامل على متن السفينة وتقليل كتلة السفينة
• مقاومة قوية للتآكل عند التعرض للغلاف الجوي البحري
• ملامح داخلية ناعمة تدعم التدفق الكيميائي المستقر
• قابلية لحام جيدة في التصميمات المصنعة المناسبة لسلسلة 5xxx
• وجوه شفة قابلة للتشكيل وميزات ملولبة في تركيبات قائمة على 6061
• القدرة على التكيف مع نهايات التوصيل الملحومة أو الحافة أو المخددة أو المخصصة
• التوافق مع تخطيطات الأنابيب المدمجة حول المضخات والخزانات وهياكل السطح

يمكن تخصيص إعداد السطح ليناسب بيئة التشغيل. قد تشمل الخيارات تشطيب المطحنة، أو التلميع الميكانيكي، أو معالجة التحويل، أو الأكسدة عند الاقتضاء، أو أنظمة الطلاء الواقية. يجب أن يتطابق اختيار الطلاء مع المادة الكيميائية المعالجة ويجب ألا يتداخل مع قواعد الحشية أو مناطق اللحام أو متطلبات الربط الكهربائي.

التطبيقات عبر مجالات التعامل مع المواد الكيميائية

يتم استخدام هذه الأكواع في العديد من الخطوط البحرية غير الحرجة ودعم العمليات حيث يكون الألومنيوم مناسبًا كيميائيًا. تشمل التطبيقات الشائعة توزيع المنظفات ومواد التنظيف، وألواح معالجة المياه، وأنظمة الجرعات، وخطوط مرافق المياه العذبة، وتوجيه مياه الصرف الصحي، وحزم معالجة الآسن، وخطوط نقل تخزين المواد الكيميائية، وأنظمة الصرف المرتبطة بالتهوية.

كما أنها تخدم بشكل جيد في وحدات المعالجة المعيارية التي يتم بناؤها خارج السفينة ويتم تركيبها في مجموعات مجمعة. يعمل الوزن الخفيف للألمنيوم على تبسيط بناء الانزلاق، وتحسين الوصول أثناء التعديلات التحديثية، ويمكن أن يقلل من متطلبات الرفع في مساحات غرفة المحرك المقيدة.

بالنسبة للمنشآت المتصلة بمياه البحر، تستحق الحماية الغلفانية اهتمامًا وثيقًا. يجب عزل أكواع الألومنيوم كهربائيًا عن المعادن المختلفة مثل سبائك النحاس وبعض مكونات الفولاذ المقاوم للصدأ عندما تتمكن الرطوبة من سد المفصل. تساعد غسالات العزل والأكمام غير الموصلة والحشيات المتوافقة وممارسات الربط المخططة بعناية على منع الهجوم الجلفاني.

اعتبارات التصنيع والتفتيش والتركيب

يبدأ الكوع الذي يمكن الاعتماد عليه بتتبع المواد الخاضعة للرقابة والتشكيل أو التصنيع الدقيق. يجب أن تستخدم الأكواع الملحومة إجراءات لحام مؤهلة، ومعدن حشو مناسب، وإعداد مفصل نظيف، وإدخال حرارة متحكم فيه. الحرارة المفرطة يمكن أن تقلل من قوة السبائك 6xxx المعالجة بالحرارة بالقرب من منطقة اللحام، لذلك قد تكون بدلات التصميم ضرورية.

قد يشمل الفحص فحوصات الأبعاد، وفحص اللحام البصري، واختبار اختراق الصبغة، واختبار الضغط، وتحديد المواد الإيجابية عندما تتطلب متطلبات المشروع ذلك. يجب فحص الأكواع ذات الحواف للتأكد من استواء الوجه ومحاذاة فتحة الترباس وحالة سطح الختم قبل التسليم.

أثناء التثبيت، قم بدعم الأنبوب بالقرب من الكوع بدرجة كافية بحيث لا يتركز الاهتزاز عند المفصل. تجنب إجبار أطراف الأنابيب غير المحاذاة على وضعها في مكانها، حيث أن ضغط التجميع يمكن أن يقلل من عمر الخدمة. استخدم الحشيات المتوافقة مع المادة الكيميائية المحمولة، واسمح بالتمدد الحراري حيث من المتوقع حدوث تغيرات في درجات الحرارة.

يوفر كوع الألومنيوم البحري توفيرًا عمليًا في الوزن، وتصنيعًا قابلاً للتكيف، وأداءً مقاومًا للتآكل لأنظمة معالجة المواد الكيميائية على متن السفن. عندما تتم مطابقة تصميم السبائك والوصلات مع بيئة السوائل والتشغيل، فإنها تصبح مكونًا موثوقًا به في مسارات أنابيب السفن النظيفة والفعالة والقابلة للصيانة.
