Codo marino de aluminio para tratamiento y bombeo de agua de lastre

En un sistema de tratamiento de agua de lastre, un codo puede parecer un accesorio menor, pero a menudo decide si el recorrido de la tubería es tranquilo, útil y duradero o difícil de mantener. Las bombas, los filtros, los reactores UV, las unidades de electrólisis, las válvulas y los puntos de muestreo dependen del movimiento estable del agua. Donde gira la línea, un codo marino de aluminio se convierte en más que un conector: es una transición controlada entre equipos con diferentes demandas de flujo.

Esto es especialmente importante en embarcaciones donde los espacios de maquinaria están abarrotados y cada ruta de tubería debe evitar cables, puertas de acceso, marcos estructurales y otros servicios. Un codo de aluminio bien seleccionado puede reducir el peso de la instalación y al mismo tiempo permitir una ruta compacta desde la bomba de lastre hasta el equipo de tratamiento y luego hasta los tanques de lastre o las líneas de descarga al agua.

El codo como punto de control de flujo

Un giro de 90 grados crea naturalmente turbulencias. El agua que se mueve a través de una tubería recta tiene un perfil de velocidad comparativamente uniforme, mientras que el agua que ingresa a un codo es empujada hacia el radio exterior de la curva. Esto crea una pérdida de presión, remolinos locales y un flujo potencialmente desigual aguas abajo.

Para tuberías de servicios comunes, esto puede ser aceptable. Para el tratamiento del agua de lastre, merece más atención. Las unidades de tratamiento UV, medidores de flujo, puntos de inyección y sistemas de filtrado pueden funcionar de manera menos consistente cuando reciben un flujo muy perturbado. Un codo colocado demasiado cerca de un instrumento sensible puede provocar lecturas inexactas o señales de control inestables. Un diseño práctico proporciona una longitud recta adecuada después del codo siempre que la documentación del equipo lo requiera.

Generalmente se prefieren los codos de radio largo cuando el espacio lo permite. Su curvatura más amplia produce un cambio de dirección más suave y generalmente crea menos pérdida de carga que un diseño de radio corto. Los codos de radio corto siguen siendo útiles en salas de máquinas estrechas, pero deben elegirse teniendo en cuenta su efecto sobre el funcionamiento de la bomba y las condiciones de flujo aguas abajo.

La mejor ruta de tubería no siempre es la más corta. Una ruta un poco más larga con una curva más suave puede disminuir la resistencia, reducir la demanda de energía de la bomba y hacer que la plataforma de tratamiento sea más fácil de operar durante su vida útil.

Elegir una aleación de aluminio para el entorno real

El aluminio marino es valorado por su bajo peso, su película de óxido natural, su soldabilidad y su resistencia en muchas aplicaciones relacionadas con el agua de mar. Aun así, el aluminio no debe tratarse como un sustituto universal de todos los materiales de tuberías de lastre. La química del líquido, el método de tratamiento, la ubicación de la tubería y el método de unión deben guiar la decisión.

Para codos y tuberías marinas fabricadas, a menudo se consideran las aleaciones 5083 y 5086 cuando se necesita una fuerte resistencia a la corrosión en condiciones marinas. Estas aleaciones están ampliamente asociadas con el servicio de agua de mar y la construcción soldada. 6061-T6 puede proporcionar mayor resistencia y se usa con frecuencia para aplicaciones estructurales o de tuberías de menor riesgo, aunque se debe evaluar cuidadosamente su idoneidad para la exposición directa y continua al agua de lastre tratada químicamente.

Un codo de aluminio que sirve a una sección seca y protegida de un sistema de espacio de maquinaria tiene condiciones de exposición diferentes a las de un codo instalado en una línea de lastre húmedo. También enfrenta diferentes riesgos cuando se utiliza antes o después de un proceso de tratamiento. Los sistemas de electrocloración, por ejemplo, pueden introducir condiciones oxidantes que requieren una selección de materiales especialmente cuidadosa. Los sistemas de dosificación de productos químicos pueden crear zonas concentradas cerca de los puntos de inyección. En tales casos, el diseñador del recipiente y el proveedor del sistema de tratamiento deben confirmar el material del codo, el sistema de recubrimiento, la disposición de inyección y el plan de inspección.

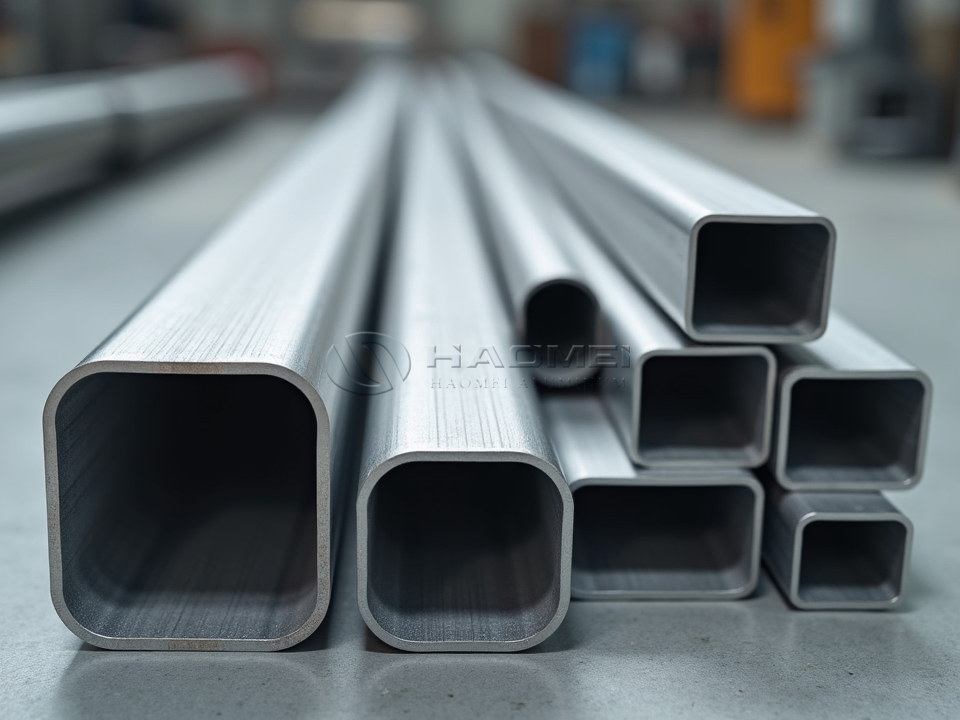

Para proyectos que necesitan un stock de tuberías compatible, Tubería de aluminio de grado marino puede proporcionar el material de partida para la fabricación combinada, la selección del espesor de la pared y la preparación de la soldadura.

La protección de la bomba comienza en la curva

Desde la perspectiva de la bomba, cada codo es parte de la resistencia total que debe superar. Un sistema con varias curvas pronunciadas, accesorios de tamaño insuficiente y cambios bruscos de diámetro pueden obligar a una bomba a funcionar fuera de su punto de trabajo preferido. Las consecuencias pueden incluir uso excesivo de energía, vibración, ruido, flujo de tratamiento reducido o desgaste prematuro de los componentes.

El codo inmediatamente antes de la succión de la bomba merece un cuidado especial. Un giro cerrado cerca de la boquilla de succión puede crear un flujo de entrada desigual y aumentar el riesgo de cavitación, particularmente cuando la presión de succión es limitada. Los diseñadores normalmente buscan un recorrido de succión recto y con buen soporte y evitan colocar accesorios restrictivos directamente en la entrada de la bomba.

En el lado de descarga, los codos también deben colocarse teniendo en cuenta el mantenimiento. Si es necesario retirar una bomba, un colador o una cubierta de filtro, un codo soldado permanentemente puede crear un problema de acceso evitable. Cuando se espera un desmantelamiento, las conexiones bridadas o las piezas de carrete extraíbles pueden ahorrar mucho tiempo durante el servicio en dique seco o a bordo.

El control de la corrosión es una decisión del sistema

Un codo de aluminio puede funcionar bien sólo cuando los materiales circundantes y las condiciones eléctricas se manejan adecuadamente. La corrosión galvánica puede ocurrir cuando el aluminio entra en contacto con metales más nobles en presencia de un electrolito como el agua de mar. Las válvulas de acero inoxidable, los componentes de bronce, los accesorios que contienen cobre y los soportes de acero al carbono requieren atención.

A menudo es necesario el aislamiento eléctrico entre metales diferentes. Las juntas aislantes, los manguitos, las arandelas, los kits de bridas cuidadosamente seleccionados y las almohadillas de soporte no absorbentes pueden ayudar a reducir el contacto metálico directo. Los daños en el revestimiento en las caras de las bridas, áreas soldadas o abrazaderas de tuberías deben repararse con prontitud, ya que el ataque localizado a menudo comienza en pequeñas áreas expuestas.

Los soportes para tuberías son tan importantes como el propio codo. Un codo de aluminio sin soporte puede cargarse mediante vibración, movimiento térmico y el peso de las válvulas adyacentes. Los soportes deben sujetar la tubería de forma segura sin atrapar humedad ni dañar los revestimientos protectores. En zonas expuestas a salpicaduras, condensación o agua de sentina, el drenaje y la ventilación mejoran el estado de la instalación a largo plazo.

Detalles de fabricación que influyen en la confiabilidad

Un codo marino puede ser sin costuras, estar formado a partir de tubería, fabricado a partir de secciones soldadas o mecanizado para conexiones especializadas. La elección adecuada depende del diámetro, la clase de presión, el espesor de la pared, los requisitos de clase y el espacio disponible.

Para los codos fabricados, la calidad de la soldadura es fundamental. Los perfiles de soldadura internos deben ser lo suficientemente lisos para evitar la acumulación de desechos y perturbaciones excesivas. Una mala alineación puede crear un paso dentro de la línea, aumentando la resistencia y convirtiéndose en un sitio para sedimentos o residuos biológicos. La fabricación limpia es particularmente importante en los sistemas de agua de lastre porque los desechos pueden interferir con los filtros, sensores o cámaras de tratamiento.

El espesor de la pared debe seleccionarse para algo más que presión. Considere el manejo de cargas, vibraciones, tolerancia a la corrosión cuando corresponda, cargas en las bridas y los posibles efectos de la limpieza o inspección. Un codo que es liviano pero demasiado delgado para la disposición de soporte puede agrietarse cerca de una soldadura o brida después de movimientos repetidos del recipiente.

Cuando se requiere un cambio de dirección compacto y duradero, un 6061-T6 Codo de tubo de aluminio marino de 90 grados pueden considerarse para secciones del sistema diseñadas adecuadamente. La elección final del material siempre debe coincidir con la tecnología de tratamiento y exposición al fluido real.

Instalación e Inspección en Condiciones Reales del Buque

Un sistema de agua de lastre rara vez recibe mantenimiento en un taller ideal. Los miembros de la tripulación pueden inspeccionarlo en espacios reducidos, bajo presión de tiempo y con existencias de repuesto limitadas a bordo. Por lo tanto, la colocación del codo debe permitir la verificación visual de soldaduras, revestimientos, pernos de bridas y soportes cercanos.

Durante la puesta en servicio, inspeccione la ruta en busca de fugas, vibraciones, ruidos inesperados y movimientos en los soportes. Verifique que las tuberías no ejerzan tensión sobre las boquillas de la bomba o las conexiones del patín de tratamiento. Después de la operación inicial, vuelva a revisar las abrazaderas y los sujetadores de bridas porque la vibración y los cambios de temperatura pueden alterar el comportamiento de asentamiento de la instalación.

Las inspecciones de rutina deben centrarse en picaduras cerca de las juntas, productos de corrosión blanca, rotura del revestimiento, puntos de soporte húmedos y evidencia de interacción galvánica. Si se utilizan productos químicos de tratamiento, revise la condición del codo cerca de los lugares de dosificación con más frecuencia que el resto de la línea.

Un codo marino de aluminio correctamente seleccionado soporta más que un cambio de dirección. Ayuda a preservar el rendimiento de la bomba, protege el equipo de tratamiento de flujo perturbador, reduce el peso estructural y hace que el sistema de agua de lastre sea más fácil de mantener en servicio. En las tuberías marinas, la esquina es a menudo donde comienza el verdadero trabajo de ingeniería.
