Codo de tubería de aluminio para sistemas de drenaje y toma de agua marina

Un codo de tubería de aluminio es un accesorio direccional diseñado para dirigir el agua de manera eficiente a través de diseños de tuberías marinas confinadas. Utilizado en líneas de toma de agua de mar, drenaje por la borda, circuitos de sentina, líneas de soporte de lastre, sistemas de lavado de cubierta y redes de descarga de agua dulce, crea un cambio controlado en la dirección de la tubería al tiempo que reduce el peso de la instalación y preserva un rendimiento de flujo confiable.

Para embarcaciones de aluminio, botes de trabajo, patrulleras, plataformas marinas, transbordadores y salas de equipos de yates, es esencial hacer coincidir el material del codo con la tubería conectada. Los codos de aluminio de grado marino se pueden fabricar a partir de sistemas de aleación 5083, 5086, 6061 o 6082 según los requisitos de presión, el método de soldadura, las condiciones de exposición y los requisitos de clase. La selección adecuada de la aleación ayuda a prevenir la corrosión galvánica, simplifica la soldadura y respalda una larga vida útil en ambientes húmedos y cargados de sal.

Características del producto

Las tuberías marinas rara vez siguen un camino recto. Las estructuras del casco, las bombas, los filtros, los cofres de mar, los mamparos, los tanques y las zonas de acceso a los servicios a menudo exigen rutas estrictas. Los codos de tubería de aluminio permiten a los diseñadores redirigir el flujo alrededor de estos obstáculos sin utilizar múltiples uniones de tubería recta o secciones de manguera excesivamente flexibles.

Las configuraciones comunes incluyen codos de 45 grados, 90 grados y 180 grados. Se prefieren los codos de radio largo cuando es importante un flujo estable y una menor pérdida de presión, como el suministro de agua cruda a bombas o circuitos de refrigeración. Los codos de radio corto brindan una alternativa compacta donde el espacio de instalación es limitado y la demanda de flujo del sistema es moderada.

El accesorio se puede suministrar con extremos lisos para soldadura a tope, extremos tipo zócalo, extremos con bridas, extremos de transición roscados o interfaces mecanizadas a medida. La construcción soldada produce una tubería metálica continua adecuada para instalaciones permanentes en recipientes, mientras que las disposiciones bridadas facilitan la inspección y el reemplazo de componentes.

Opciones de aleación y composición química.

Para líneas de admisión y drenaje de agua de mar continuamente humedecidas, con frecuencia se selecciona el aluminio de la serie 5xxx porque su química con magnesio proporciona una fuerte resistencia a la corrosión y una excelente soldabilidad. La aleación 5083 se usa ampliamente para estructuras marinas exigentes y componentes de tuberías fabricados. La aleación 5086 también es adecuada cuando la resistencia a la corrosión y el rendimiento de la soldadura son prioridades.

Los codos 6061-T6 se usan comúnmente en servicios de agua menos agresivos, patines de equipos, compartimentos protegidos y soportes estructurales de tuberías. Cuando se utiliza 6061 cerca de agua de mar, el diseño del revestimiento, el aislamiento eléctrico, el control del drenaje y la inspección periódica son especialmente importantes.

Los límites químicos pueden variar ligeramente según el estándar de material vigente, la forma del producto y las especificaciones del cliente. Se deben revisar los certificados de materiales para cada instalación de retención de presión.

Especificaciones técnicas

Los codos para tuberías de aluminio se pueden producir según los requisitos comunes de tuberías marinas e industriales o fabricarse según los planos. Las dimensiones deben coordinarse con el diámetro exterior de la tubería, el diámetro interior nominal, el espesor de la pared, el radio de curvatura, el margen de soldadura y el estándar de brida.

Rendimiento mecánico y de flujo

El codo debe soportar presión interna, vibración, movimiento térmico, cargas de soporte y movimientos repetidos del vaso. Un espesor de pared y un radio de curvatura seleccionados adecuadamente distribuyen la tensión de manera más uniforme a través de la sección curva. Para codos soldados, los procedimientos de fabricación deben tener en cuenta los cambios de resistencia de la zona afectada por el calor, especialmente cuando se trata de templados T6.

Los valores de pérdida de flujo son sólo indicativos. Los resultados reales dependen del diámetro, el acabado interno, el número de Reynolds, la geometría de curvatura, las válvulas cercanas, los reductores y las condiciones de funcionamiento de la bomba. Los diseños de radio largo generalmente se prefieren para las tuberías de succión porque ayudan a mantener un flujo de aproximación más suave a las bombas y reducen el riesgo de pérdida de rendimiento relacionada con las turbulencias.

Aplicaciones de toma y drenaje de agua marina

En un circuito de entrada de agua cruda, los codos conectan tomas de mar, filtros, válvulas de aislamiento, bombas, enfriadores y puntos de descarga. Su construcción liviana reduce la carga sobre los soportes y las penetraciones de los mamparos. Las curvas suaves y formadas con precisión también reducen las zonas estancadas donde se pueden acumular sedimentos, crecimiento marino o desechos.

Las ubicaciones de servicio típicas incluyen:

• Tuberías de toma de agua de mar para refrigeración de motores y maquinaria auxiliar.
• Tuberías de soporte de drenaje de sentinas y transferencia de aguas oleosas
• Líneas de distribución de agua para lavado de cubierta y contraincendios.
• Sistemas de circulación para viveros, cebos y bodegas de peces.
• Redes de drenaje de aguas grises y agua dulce.
• Disposiciones de drenaje de lastre, lavado y sala de equipos
• Secciones de descarga al agua con medidas apropiadas de corrosión y aislamiento.

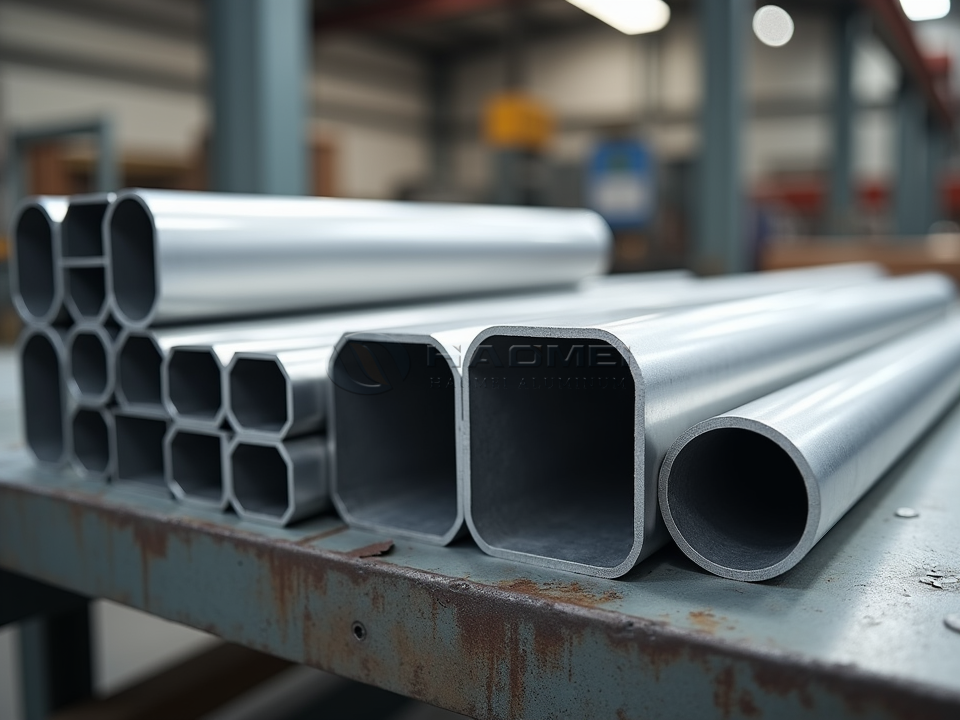

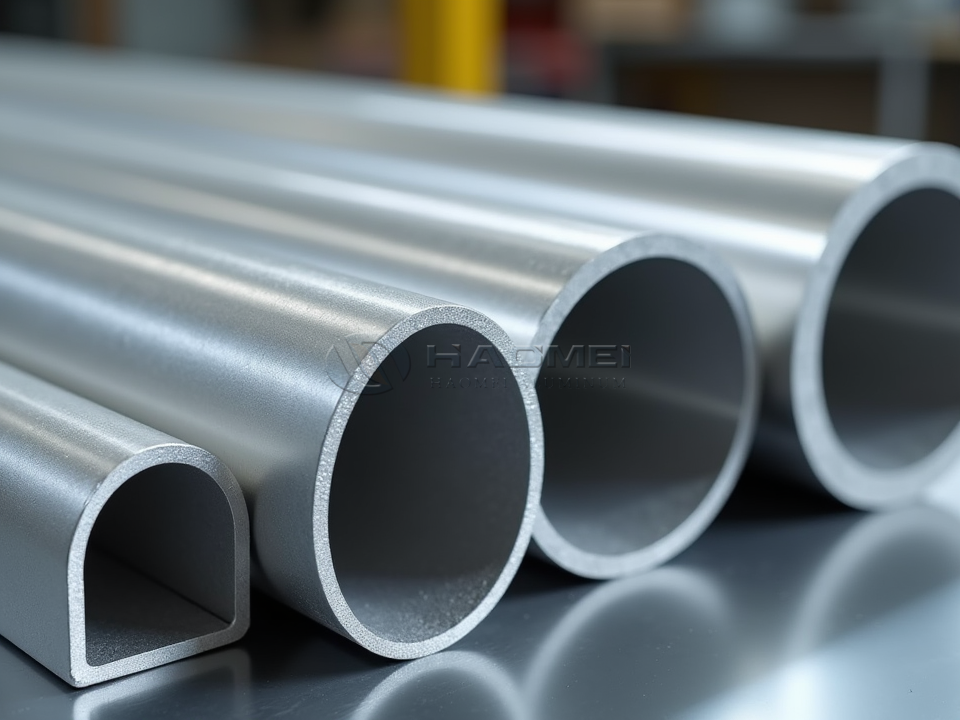

Para tramos rectos conectados, Tubería de aluminio de grado marino proporciona opciones de materiales compatibles para conjuntos de tuberías soldadas. Cuando el diseño requiere una transición estándar en ángulo recto, 6061-T6 Codo de tubo de aluminio marino de 90 grados puede proporcionar una solución práctica para sistemas protegidos e instalaciones de equipos de ingeniería.

Consideraciones de instalación y control de corrosión

Los accesorios de aluminio marino funcionan mejor cuando todo el sistema de tuberías está diseñado como un paquete de control de la corrosión. Evite el contacto eléctrico directo con aleaciones de cobre, acero al carbono y acero inoxidable a menos que se instalen materiales de aislamiento no conductores adecuados. Los sujetadores, abrazaderas, soportes y caras de bridas requieren atención especial porque el agua de mar atrapada puede crear sitios de corrosión localizada.

El drenaje debe diseñarse de manera que el agua no permanezca dentro de los puntos bajos después del cierre. Las superficies externas pueden protegerse con un sistema de revestimiento marino adecuado, particularmente en zonas de salpicaduras, sentinas húmedas o áreas expuestas a productos químicos de limpieza. Las soldaduras deben limpiarse minuciosamente, inspeccionarse para detectar porosidad y fusión incompleta y recubrirse donde las especificaciones del recipiente lo requieran.

Un codo de tubería de aluminio aporta peso ligero, flexibilidad de fabricación y enrutamiento de flujo confiable a las redes de drenaje y toma marina. Con la aleación, la geometría, la práctica de soldadura y las medidas de control de la corrosión correctas, se convierte en un componente duradero en sistemas eficientes de gestión del agua a bordo.
