Codo de aluminio marino para sistemas de refrigeración de alto flujo en barcos

Los codos de aluminio marino son accesorios de tubería formados con precisión diseñados para redirigir el refrigerante con una restricción mínima en los sistemas de tuberías a bordo. Utilizados en circuitos de refrigeración de agua de mar, agua dulce, agua con glicol y circuito cerrado, estos codos ayudan a mantener un flujo estable hacia motores, intercambiadores de calor, enfriadores, generadores, unidades de refrigeración hidráulica y maquinaria auxiliar.

En comparación con accesorios más pesados ​​de acero o hierro fundido, un codo de aluminio marino reduce el peso de la tubería y al mismo tiempo proporciona una excelente resistencia a la corrosión en atmósferas marinas. La geometría interna suave favorece la circulación de alto volumen y ayuda a limitar la turbulencia, la pérdida de presión, la vibración y la demanda de energía de la bomba. El resultado es una solución de conexión duradera para recipientes donde el rechazo eficiente del calor y el enrutamiento compacto de las tuberías son esenciales.

Diseñado para un flujo de refrigeración marino eficiente

Un codo de refrigeración puede ser una pequeña parte de la red de tuberías, pero su geometría afecta en gran medida el rendimiento del sistema. Los cambios bruscos de dirección pueden crear turbulencias, zonas de erosión, ruido y pérdida de presión localizada. Los codos de aluminio marino se fabrican con radios de curvatura controlados y un espesor de pared constante para guiar el refrigerante a través de giros de 45 grados, 90 grados o ángulos personalizados con mayor suavidad.

Los codos de radio largo generalmente se prefieren para líneas de enfriamiento de alto flujo porque reducen la resistencia en comparación con los diseños de radio corto. Son particularmente adecuados para secciones de entrada y descarga de agua de mar, circuitos de circulación alrededor de intercambiadores de calor y disposiciones de refrigeración de motores de gran diámetro.

Aleaciones adecuadas y condiciones de temple

La selección de la aleación debe coincidir con el fluido, la presión, la temperatura, el método de fabricación y el plan de control de la corrosión. Para sistemas de refrigeración soldados expuestos al agua de mar o sentinas húmedas, con frecuencia se seleccionan aleaciones de la serie 5xxx por su fuerte rendimiento contra la corrosión. Para secciones de conexión mecanizadas, forjadas o de alta resistencia, se puede utilizar aluminio de la serie 6xxx con la protección adecuada contra la corrosión galvánica.

Para circuitos directos de agua de mar, normalmente se prefieren 5083 y 5086 donde la construcción soldada y la resistencia a la corrosión tienen prioridad. 6061-T6 se usa ampliamente para accesorios estructurales y mecanizados, especialmente donde la resistencia mecánica y la precisión dimensional son importantes. En instalaciones de metales mixtos, el aislamiento dieléctrico, sujetadores compatibles, revestimientos protectores y prácticas de drenaje acústico son esenciales.

Composición química de las aleaciones de aluminio marino comunes

El equilibrio químico de cada aleación influye en la resistencia, la conformabilidad, la soldabilidad y el comportamiento ante la corrosión. Los valores mostrados son rangos típicos máximos o especificados en porcentaje en peso.

Especificaciones técnicas

Los codos de aluminio marino se pueden producir según dimensiones de tubería comunes o diseñarse para un diseño específico de embarcación. Las dimensiones, los tratamientos finales y los requisitos de inspección deben confirmarse con el plano de la tubería y las condiciones de operación.

Datos mecánicos y físicos

Los valores mecánicos dependen de la aleación, el temperamento, el espesor, la condición de soldadura y la ruta de fabricación. Los datos proporcionan una guía práctica para la selección de materiales en lugar de valores de certificación de diseño.

Aplicaciones en buques y unidades offshore

Los codos de aluminio marino se utilizan donde los medios de refrigeración deben cambiar de dirección sin comprometer la capacidad de flujo. Su baja masa es valiosa en embarcaciones rápidas, patrulleras, transbordadores de pasajeros, barcos de trabajo, yates, barcos pesqueros y embarcaciones con casco de aluminio. También son prácticos para salas de equipos donde el espacio de enrutamiento es limitado.

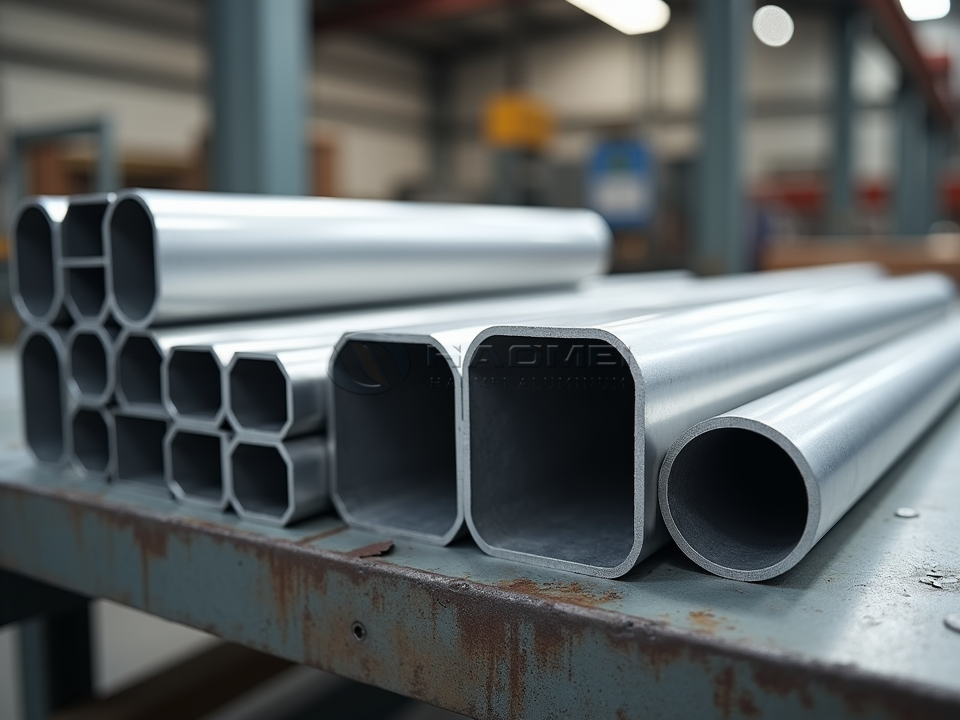

Para hacer coincidir secciones rectas, Tubería de aluminio de grado marino Proporciona opciones de materiales compatibles para redes de refrigeración soldadas o unidas mecánicamente.

Instalación y control de corrosión

La instalación correcta prolonga la vida útil. Los codos deben estar alineados sin ajuste forzado, apoyados cerca de válvulas o equipos pesados ​​y protegidos de vibraciones concentradas. La soldadura debe realizarse utilizando procedimientos apropiados para la aleación seleccionada, eligiendo el metal de aportación para soportar la resistencia a la corrosión y la resistencia de la unión.

Evite el contacto eléctrico directo entre aluminio y aleaciones de cobre, acero al carbono o acero inoxidable en áreas húmedas a menos que se instalen materiales de aislamiento aprobados. Utilice juntas no absorbentes, manguitos aislantes, selladores compatibles y detalles de soporte que faciliten el drenaje. Cuando hay agua de mar, el lavado regular, el mantenimiento del filtro y la inspección de los bordes del revestimiento ayudan a prevenir depósitos y corrosión localizada.

Por qué los codos de aluminio marino admiten una refrigeración confiable

Un codo de aluminio marino seleccionado adecuadamente combina un diseño de aleación resistente a la corrosión, de bajo peso, un rendimiento de flujo suave y flexibilidad de fabricación. La geometría de radio largo reduce las pérdidas hidráulicas, mientras que los materiales de calidad marina resisten la exigente combinación de aire salado, vibración, ciclos de temperatura y condiciones de espacio confinado para maquinaria.

Para los constructores navales y astilleros de reparación, estos codos proporcionan una ruta eficiente hacia sistemas de refrigeración más ligeros, limpios y fáciles de mantener. Especificar la aleación, el temple, el espesor de la pared, el radio de curvatura y el estilo de conexión correctos garantiza que el accesorio funcione de manera confiable durante toda la vida útil del recipiente.
