Codo de aluminio marino para sistemas de suministro de agua de emergencia en barcos

Una pequeña adaptación con un trabajo crítico

Durante una emergencia a bordo, el agua debe llegar sin demora al punto requerido. Las bombas, las válvulas y los hidrantes reciben la mayor parte de la atención, pero el codo de la tubería a menudo determina si una tubería de agua puede atravesar un mamparo abarrotado, un espacio de máquinas o un pasaje en la cubierta sin una restricción excesiva. Por lo tanto, un codo de aluminio marino es más que un accesorio direccional. Es una conexión liviana diseñada para mantener un sistema de suministro de agua de emergencia continuo, accesible y resistente a la atmósfera marina.

Las tuberías de agua de emergencia pueden soportar líneas de lavado, distribución de respaldo de agua dulce, dispositivos de apoyo contra incendios, estaciones de control de daños o circuitos de servicio auxiliar. El deber exacto debe ser confirmado por los requisitos de clase y diseño de la embarcación. Los codos de aluminio son especialmente atractivos cuando es importante reducir el peso, como embarcaciones de alta velocidad, patrulleras, embarcaciones de trabajo, embarcaciones de apoyo en alta mar y barcos con casco de aluminio.

Por qué es importante la geometría del codo en las líneas de emergencia

Un codo crea un cambio controlado en la dirección del flujo. En un sistema que se espera que funcione bajo presión, una curva mal seleccionada puede crear turbulencia, pérdida de presión local, vibración y tensión en la unión. Un codo de 90 grados de radio largo generalmente ofrece un flujo más suave que una alternativa de radio corto porque su radio central es mayor. Esto puede resultar beneficioso cuando la capacidad de la bomba es limitada o cuando se producen varios cambios de dirección en una ruta.

Las configuraciones comunes incluyen codos de 45 grados, codos de 90 grados, codos de radio largo, codos de radio corto, codos reductores, codos roscados, codos para soldar, codos para soldar a tope y codos con bridas. El estilo de conexión debe coincidir con la presión nominal de la línea, el acceso para mantenimiento, el método de unión y el material de la tubería.

Para circuitos de agua de emergencia, se utiliza con frecuencia un codo de 90 grados en los elevadores, ramas de colectores, penetraciones en la plataforma y puntos de enrutamiento de la sala de bombas. un 6061-T6 Codo de tubo de aluminio marino de 90 grados puede proporcionar un equilibrio práctico entre resistencia mecánica, bajo peso y versatilidad de fabricación cuando el entorno de servicio y las condiciones de aprobación son adecuadas.

Parámetros técnicos típicos

Los codos de aluminio marino se pueden fabricar para adaptarse a las dimensiones de tubería estándar o a los planos de tubería específicos del proyecto. Las dimensiones reales y la capacidad de presión deben verificarse a partir del certificado de materiales, el espesor de la pared, el diseño de las uniones y los requisitos de clasificación del recipiente.

El espesor de la pared nunca debe seleccionarse únicamente por el diámetro. Los diseñadores deben tener en cuenta la presión de trabajo, la presión transitoria, el margen de corrosión, el espaciado de los soportes, la vibración, el movimiento térmico y el posible impacto externo. Las líneas de emergencia deben seguir siendo confiables después de años de aire cargado de sal, vibración de maquinaria y actividades de mantenimiento de rutina.

Selección de aleación y condición de temple

6061-T6 es una opción popular para accesorios marinos porque ofrece buena resistencia, maquinabilidad y resistencia a la corrosión en muchas aplicaciones marinas. Se utiliza comúnmente para codos conectados a tuberías de aluminio o líneas de servicio adyacentes a estructuras. Sin embargo, soldar 6061-T6 cambia la zona afectada por el calor y reduce su resistencia cerca de la soldadura. Los cálculos de ingeniería deben utilizar las propiedades de la zona de soldadura en lugar de los valores T6 del metal base cuando se trata de codos soldados o uniones de tuberías soldadas.

A menudo se prefieren 5083 y 5086 cuando las principales preocupaciones son la resistencia a la corrosión del agua de mar y la soldabilidad. Estas aleaciones de la serie 5xxx no son tratables térmicamente y comúnmente se suministran en condiciones H111 o H112. Pueden ser muy adecuados para sistemas de tuberías relacionados con agua de mar, sujeto al programa de materiales aprobado por el buque.

Generalmente se selecciona 6063-T5 o 6063-T6 para formas extruidas que requieren un acabado limpio y una resistencia moderada. 6082-T6 ofrece mayor resistencia que 6061 en muchas aplicaciones, aunque se debe confirmar su disponibilidad y ruta de fabricación para el diseño de codo específico.

Para un sistema de agua de emergencia, la selección de la aleación debe comenzar con el fluido mismo. El agua dulce, el agua tratada, el agua de mar, el agua salobre y las condiciones de servicio mixtas crean diferentes riesgos de corrosión. El aluminio también debe aislarse de metales diferentes donde puede ocurrir corrosión galvánica. Las juntas dieléctricas, los sujetadores compatibles, los revestimientos protectores y los detalles de drenaje adecuados ayudan a preservar el accesorio durante su vida útil.

Propiedades químicas del aluminio marino 6061

La siguiente tabla proporciona los límites de composición química típicos para la aleación de aluminio 6061. Los valores se expresan como porcentaje en peso. La certificación del material sigue siendo el documento de control para cada lote suministrado.

El magnesio y el silicio forman siliciuro de magnesio, lo que permite que 6061 responda al tratamiento térmico de la solución y al envejecimiento artificial. Esta es la base de la condición T6. La resistencia resultante es útil para accesorios compactos, pero los equipos de instalación deben comprender que el conformado en frío agresivo o la soldadura no calificada pueden alterar la condición de temple original.

Estándares aplicables y expectativas de calidad

Los codos de aluminio marino se pueden producir de acuerdo con ASTM, EN, ISO, ASME y los requisitos de clase de barco. La norma aplicable depende de si el artículo se trata como tubo extruido, tubo estirado, accesorio fabricado, componente de tubería soldado o pieza marina hecha a medida.

Las normas de materiales a las que se hace referencia con frecuencia incluyen ASTM B241 o ASTM B241M para tubos y tuberías de aluminio extruido sin costura, ASTM B210 para tubos de aluminio sin costura estirados, EN 755 para productos de aluminio extruido y EN 515 para designaciones de temperamento. Las referencias dimensionales para codos pueden seguir los principios ASME B16.9 cuando corresponda, aunque muchos codos marinos de aluminio se fabrican según los planos del proyecto en lugar de los programas de montaje estándar de acero al carbono.

Para la instalación a bordo, pueden aplicarse requisitos de ABS, DNV, Lloyd's Register, Bureau Veritas, CCS u otra sociedad de clasificación asignada. Los sistemas de emergencia también pueden regirse por las regulaciones del estado del pabellón y las reglas relacionadas con SOLAS. La trazabilidad del material, los procedimientos de soldadura, las pruebas de presión y los registros de inspección deben planificarse antes de la instalación, en lugar de recopilarse una vez finalizado el trabajo de tubería.

Detalles de instalación que protegen la preparación para emergencias

Un codo de aluminio marino funciona mejor cuando toda la ruta de la tubería se trata como un solo sistema. Los soportes de tubería deben evitar el movimiento sin sujetarse tan fuertemente que la expansión térmica cause aplastamiento local. Las curvas cercanas a las bombas necesitan atención especial porque la vibración puede concentrar la tensión en el primer codo después de una conexión de descarga.

Utilice tubos de aluminio compatibles o juntas de transición verificadas al unir a otro metal. El contacto directo entre el aluminio y las aleaciones a base de cobre es especialmente indeseable en condiciones marinas húmedas. Si se necesitan bridas, válvulas o soportes de acero inoxidable, los materiales aislantes y el drenaje controlado deben ser parte del plan de instalación.

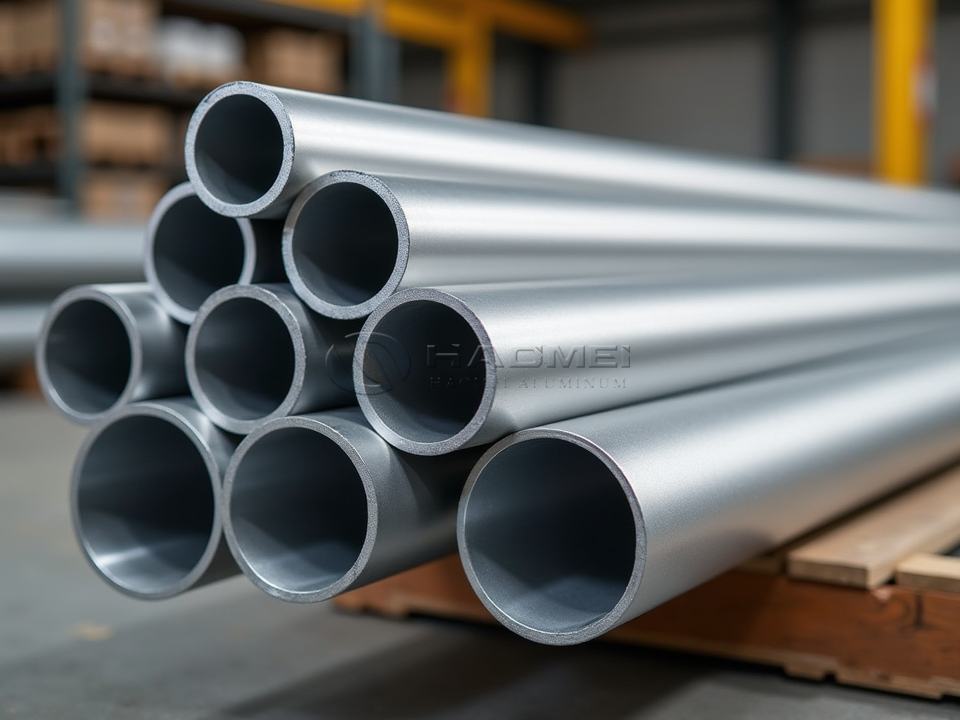

Las tripulaciones marinas también se benefician al elegir accesorios que permitan una inspección rápida. Una identificación clara, pernos de brida accesibles, soldaduras visibles y puntos de drenaje prácticos facilitan la verificación del estado del sistema durante los períodos de mantenimiento. Alta calidad Tubería de aluminio de grado marino combinado con codos del tamaño correcto ayuda a crear una red de agua de emergencia más liviana y manejable sin sacrificar la práctica disciplinada de ingeniería.

Un accesorio elegido para el momento más necesario

Las tuberías de suministro de agua de emergencia rara vez se notan durante la navegación normal. Su valor aparece cuando el acceso es difícil, el tiempo es corto y un flujo confiable es esencial. Un codo de aluminio marino debidamente especificado respalda esa preparación al reducir el peso del recorrido, mantener un giro confiable en la línea y resistir las condiciones exigentes que se encuentran a bordo. El mejor resultado proviene de hacer coincidir los requisitos de aleación, temperamento, geometría, método de unión y certificación con el servicio real del recipiente.
