Codo de aluminio marino para instalaciones de desalinización de agua marinas

En una planta desalinizadora marina, un codo puede ocupar solo una pequeña parte del diseño de la tubería, pero a menudo se ubica donde el sistema experimenta sus mayores demandas prácticas: una esquina de deslizamiento estrecha, un giro de descarga de una bomba, un corredor de mantenimiento restringido o la conexión entre una estructura móvil y un equipo fijo. Un codo de aluminio marino bien seleccionado hace más que cambiar la dirección del flujo. Puede reducir el peso estructural, simplificar la instalación en alta mar y ayudar a crear tramos de tuberías que las cuadrillas puedan inspeccionar y reparar sin desmantelar la mitad de la planta.

La forma más útil de evaluar una Codo de aluminio marino para instalaciones de desalinización de agua en alta mar. no es un accesorio estándar, sino un punto de control entre la química del agua, las fuerzas hidráulicas, la calidad de la fabricación y el acceso a largo plazo.

La reducción de peso tiene un valor operativo directo

Los patines de desalinización instalados en embarcaciones, plataformas flotantes, unidades de alojamiento en alta mar y barcazas de apoyo a islas remotas deben ganar cada kilogramo que transportan. Las tuberías pesadas aumentan la carga de la plataforma, requieren soportes más fuertes y complican el levantamiento durante la instalación o el reemplazo. Los codos de aluminio y los sistemas de tubos de conexión pueden reducir sustancialmente esta carga en comparación con muchas alternativas de acero.

El beneficio es especialmente notable en las tuberías secundarias alrededor del paquete de desalinización. La distribución de agua del producto, el agua de servicios públicos a baja presión, las líneas de aire, los sistemas de drenaje, los tramos de soporte de instrumentos y las conexiones del marco del equipo a menudo pueden beneficiarse de las características de fabricación trabajables y de baja densidad del aluminio. Un codo más liviano también hace que el manejo en el campo sea más manejable cuando el acceso se limita a un pasaje estrecho en la cubierta o a un dispositivo de elevación temporal.

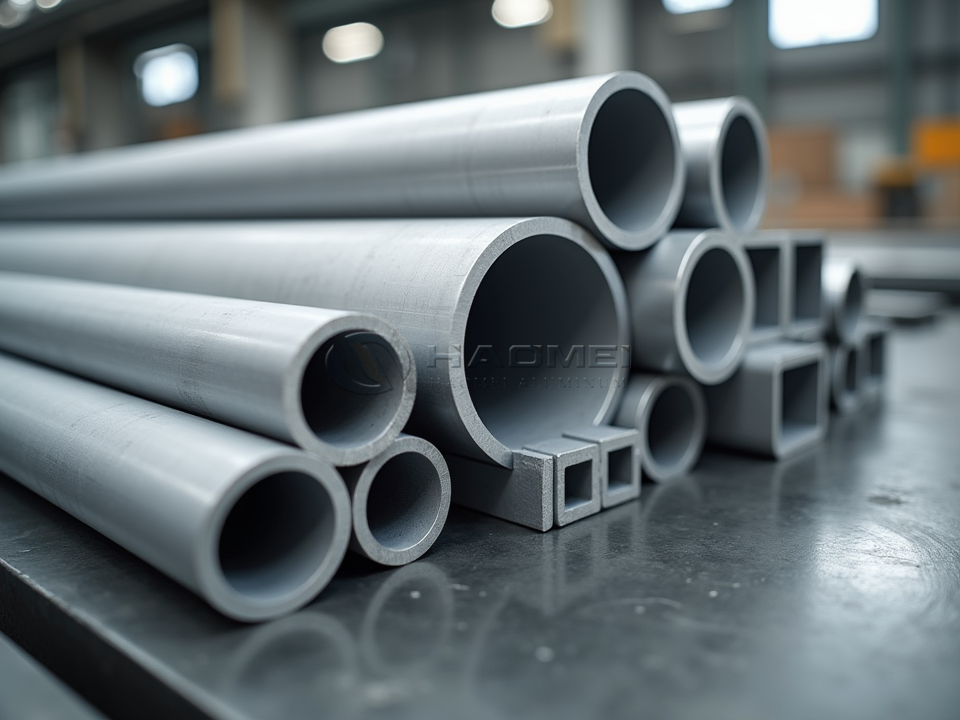

Para proyectos que requieren dimensiones coincidentes de tubería y codo, Tubería de aluminio de grado marino proporciona un punto de partida práctico para crear ensamblajes consistentes y livianos. Hacer coincidir las propiedades de los materiales en todo el tramo ayuda a los diseñadores a tener en cuenta el movimiento térmico, el comportamiento de la soldadura, el espaciado de los soportes y las medidas de control de la corrosión de manera más confiable.

Separe el servicio de agua de mar del servicio de agua tratada

La decisión más importante no es el ángulo del codo. Es el líquido que se encuentra dentro del codo.

El agua de mar cruda es muy agresiva porque contiene cloruros, oxígeno disuelto, actividad biológica, sólidos en suspensión y cambios de temperatura. En las plantas de ósmosis inversa, la corriente de concentrado puede ser incluso más intensa porque las sales están más concentradas que en el agua de mar entrante. El aluminio no debe seleccionarse automáticamente para servicio húmedo directo en agua de mar cruda, salmuera o corrientes de proceso con alto contenido de cloruro. Las picaduras, la corrosión por grietas, la erosión-corrosión y el ataque galvánico pueden acortar la vida útil si el material y el sistema de protección no están diseñados específicamente para esas condiciones.

Los codos marinos de aluminio son generalmente más apropiados para servicios controlados o con bajo contenido de cloro, incluido el agua permeada después del tratamiento, circuitos de servicios públicos de agua dulce, tuberías de aire comprimido, tramos de drenaje protegidos, conexiones estructurales que no son de proceso y soportes de tuberías externas. También se pueden utilizar en sistemas especializados adyacentes a agua de mar cuando un ingeniero de corrosión calificado haya confirmado la idoneidad de la aleación, el diseño de las juntas, el rendimiento del recubrimiento, el aislamiento eléctrico, la temperatura de funcionamiento y los requisitos de inspección.

Esta distinción evita un error de compra común: elegir una aleación de calidad marina simplemente porque la instalación está en alta mar. "Grado marino" no significa que cada aleación o accesorio de aluminio sea adecuado para el contacto continuo con cada corriente de agua de mar.

El codo es donde el flujo cambia su comportamiento

La tubería recta es predecible. Un codo introduce cambio de dirección, pérdida de presión, turbulencia y carga local en la pared. En los sistemas de desalinización, estos efectos son importantes porque las bombas, membranas, válvulas e instrumentos son sensibles a condiciones de flujo inestables.

Un codo de radio largo generalmente da al agua un giro más suave que un codo de radio corto. Cuando el espacio lo permite, esto puede reducir la turbulencia y la pérdida de presión. Es particularmente útil en tuberías de succión y descarga de bombas, donde una geometría deficiente puede contribuir a la vibración, distribución desigual de la velocidad y transferencia de carga no deseada al equipo conectado.

Los codos de radio corto siguen siendo útiles en diseños de patines compactos, pero necesitan mayor atención para soportar la ubicación y la velocidad del flujo. Una curva cerrada inmediatamente después de una bomba, válvula de control, caudalímetro o reductor puede crear una zona hidráulica difícil. La conexión en sí puede estar en buen estado, mientras que la disposición circundante provoca ruido, lecturas fluctuantes o vibraciones persistentes.

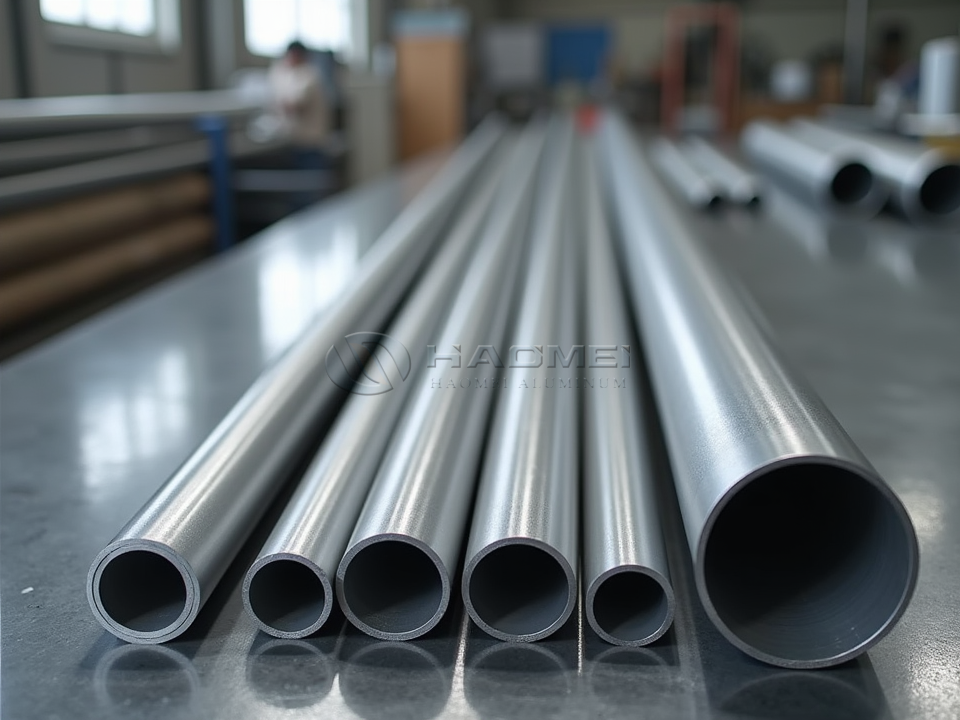

Para conexiones formadas o fabricadas de 90 grados, un 6061-T6 Codo de tubo de aluminio marino de 90 grados puede ser una opción práctica para tareas compatibles de baja presión y fuera del agua de mar. La selección final aún debe considerar el espesor de la pared, el temple, el método de unión, la presión de diseño y si la zona afectada por el calor de la soldadura alterará el rendimiento mecánico local.

La elección de la aleación debe seguir la ruta de fabricación

Los codos de aluminio pueden doblarse, soldarse a partir de segmentos, mecanizarse o producirse a partir de material extruido y conformado. Cada ruta tiene consecuencias en alta mar.

La serie 5xxx, como 5083 y 5086, es ampliamente respetada por su soldabilidad y resistencia a la exposición marina. Estas aleaciones a menudo se consideran cuando la fabricación y el rendimiento contra la corrosión son prioridades importantes. La serie 6xxx, incluidas 6061 y 6082, ofrece resistencia y disponibilidad útiles para componentes estructurales y relacionados con tuberías en general. Sin embargo, un accesorio soldado 6xxx puede perder resistencia en la región afectada por el calor a menos que el diseño tenga en cuenta esta condición.

Se debe comprar un codo con documentación clara que cubra la aleación, el temple, el diámetro exterior, el espesor de la pared, el radio de curvatura, la tolerancia dimensional, el procedimiento de soldadura cuando corresponda y los registros de inspección. No se debe obligar a los equipos costa afuera a identificar un accesorio sin marcar después de que llegue a la plataforma. La trazabilidad es una herramienta práctica de mantenimiento, no un papeleo por sí solo.

El control de la corrosión está integrado en los detalles de la conexión

Muchas fallas en los accesorios de aluminio comienzan en las interfaces y no en el cuerpo del codo. Los sujetadores de acero inoxidable, las abrazaderas de acero al carbono, los componentes que contienen cobre, el aislamiento húmedo y los depósitos de sal atrapados pueden crear condiciones para la corrosión galvánica o por grietas.

Utilice arandelas, manguitos, juntas y revestimientos de abrazadera compatibles eléctricamente aislantes cuando el aluminio entre en contacto con metales diferentes. Evite las trampas de agua en la parte inferior de los codos y en los zapatos de apoyo. Diseñe el aislamiento de manera que la humedad no pueda quedar oculta contra el metal. Si se especifica una capa protectora, asegúrese de que los procedimientos de preparación y reparación de la superficie sean realistas para los equipos de mantenimiento en alta mar.

El exterior de un codo offshore también merece atención. La niebla salina puede atacar las superficies expuestas incluso cuando el fluido interno es agua tratada. Un camino de drenaje limpio, bordes de revestimiento accesibles y detalles de aislamiento no absorbentes a menudo son más importantes que una especificación de revestimiento demasiado complicada que no se puede reparar en servicio.

El acceso a la instalación es parte de la confiabilidad

Los equipos de desalinización costa afuera deben mantenerse en condiciones climáticas, de movimiento, de espacio limitado y de ventanas de apagado restringidas. Por lo tanto, se debe colocar un codo de tubería para ayudar a retirar los filtros, válvulas, conectores flexibles e instrumentos cercanos. Un herraje que ahorra unos centímetros durante el diseño puede generar horas de trabajo extra durante una reparación.

Deje espacio suficiente para retirar las abrazaderas, inspeccionarlas y comprobar la corrosión. Coloque los soportes lo suficientemente cerca para controlar la vibración, pero no los sujete directamente sobre las soldaduras ni cree puntos de presión afilados en la superficie de aluminio. Cuando se espera expansión térmica, permita que el tramo de tubería se mueva en una dirección controlada en lugar de forzar que el codo absorba todo el movimiento.

Una pequeña instalación con una gran responsabilidad

Un codo de aluminio marino funciona mejor cuando su función está claramente definida. En tareas adecuadas con bajo contenido de cloro y agua tratada, ofrece una construcción liviana, flexibilidad de fabricación y manejo práctico para instalaciones de desalinización en alta mar. En servicio directo de agua de mar o concentrado, la decisión requiere mucha más precaución e ingeniería específica del material.

La especificación exitosa considera la corriente de agua, el radio de curvatura, la velocidad del flujo, la aleación, el espesor de la pared, el método de unión, la disposición del soporte, el aislamiento de metales diferentes y el acceso de mantenimiento como un sistema conectado. Cuando esos detalles se abordan a tiempo, el codo se convierte en una parte confiable de una instalación construida para seguir produciendo agua dulce lejos de la costa.
