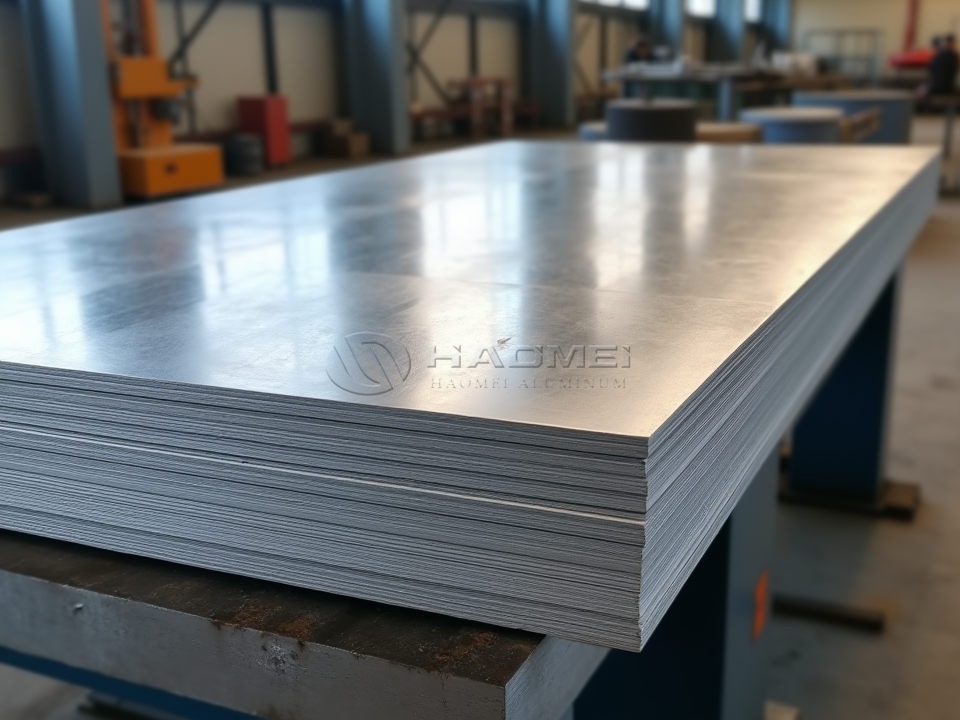

Placa de aluminio para construcción naval 5083 H116 para barco

En un astillero, la elección del material no es sólo una decisión de salón. Se escucha en el sonido del corte, se siente durante el conformado, se prueba en la costura de soldadura y se juzga años más tarde, cuando el casco aún está limpio después de la exposición al agua salada. La placa de aluminio para construcción naval 5083 H116 es valorada porque se encuentra en el punto de encuentro de resistencia, resistencia a la corrosión, soldabilidad y fabricación práctica.

El aluminio 5083 pertenece a la serie Al-Mg, con el magnesio como principal elemento de refuerzo. El templado H116 proporciona a la placa estabilización y endurecimiento por deformación controlados, lo que la hace especialmente adecuada para servicios marinos donde la resistencia a la corrosión por exfoliación y la corrosión intergranular es importante. Para patrulleras, barcos pesqueros, barcos de trabajo, transbordadores, yates y estructuras costa afuera, este templado de aleación a menudo se elige para placas de casco, paneles de cubierta, armazones laterales, cabinas, mamparos y miembros estructurales.

Por qué el 5083 H116 se comporta bien en el mar

El agua de mar es un enemigo paciente. Ataca el diseño de aleaciones débiles, el control deficiente del temple, las prácticas de soldadura bruscas y el tratamiento superficial inadecuado. La placa de aluminio marino 5083 H116 resiste ese ataque a través de una composición equilibrada rica en magnesio y respaldada por manganeso y cromo. Esto le da a la aleación una alta resistencia sin depender de un tratamiento térmico, por lo que las áreas soldadas mantienen una gran parte de su rendimiento original.

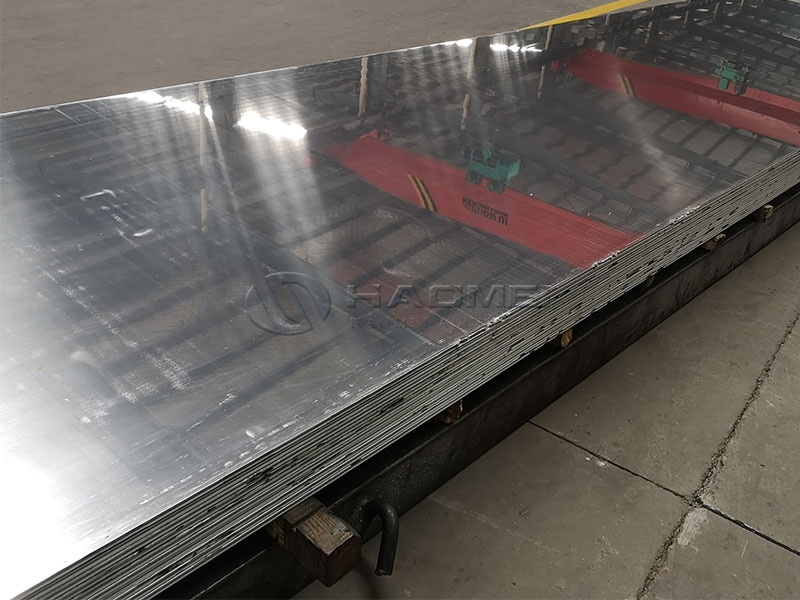

En comparación con la lámina de aluminio ordinaria, Hoja de aluminio marino 5083 Normalmente se produce con un control más estricto para aplicaciones marinas, especialmente cuando se requiere la aprobación de la sociedad de clasificación. La condición H116 es particularmente importante para los cascos porque está diseñado para una exposición prolongada en ambientes marinos corrosivos.

La placa también es más ligera que el acero, lo que ayuda a reducir el peso del casco, el consumo de combustible y el calado. Para embarcaciones donde la velocidad, la carga útil o la eficiencia energética son importantes, este ahorro de peso puede influir en todo el diseño.

Parámetros típicos del producto

El tamaño exacto de la placa se puede personalizar según el diseño del buque y los planes de corte, pero los astilleros generalmente se centran en una planitud estable, una tolerancia de espesor confiable y una calidad de superficie adecuada para soldar y formar.

Para los constructores de embarcaciones, el valor práctico de estos parámetros es simple: menos uniones soldadas, mejor eficiencia de anidamiento, menor desperdicio y ensamblaje más suave.

Propiedades químicas de la placa de aluminio 5083

La composición química de 5083 es ​​la base de su comportamiento marino. El magnesio aumenta la fuerza y ​​la resistencia a la corrosión, el manganeso favorece la estabilidad de la estructura y el cromo ayuda a controlar el comportamiento del grano.

Debido a que 5083 no es tratable térmicamente, su resistencia proviene principalmente del fortalecimiento de una solución sólida y del endurecimiento por trabajo. Por eso es tan importante el control del temperamento. La misma aleación con un temple diferente puede doblarse, soldarse o resistir la corrosión de manera diferente.

Rendimiento mecánico y confiabilidad marina

Las propiedades mecánicas típicas de la placa 5083 H116 son lo suficientemente fuertes para estructuras de embarcaciones exigentes y al mismo tiempo permiten la fabricación. Los valores varían según el espesor y el estándar, por lo que la confirmación final debe seguir las especificaciones de compra y los requisitos de aprobación de clase.

Esta combinación brinda a los diseñadores libertad para reducir el peso y al mismo tiempo mantener la seguridad estructural. La placa funciona bien bajo vibración, impacto de olas y cargas de servicio repetidas cuando se utilizan procedimientos de soldadura y diseño adecuados.

H116 Temperamento y otros temples marinos

A menudo se malinterpreta el H116 como una condición de dureza más. En el aluminio marino es más específico. Se refiere a una condición endurecida por deformación con control especial para mejorar la resistencia contra la corrosión por exfoliación y los daños relacionados con la corrosión por tensión en el servicio de agua salada.

Los temperamentos 5083 comunes utilizados en la construcción de barcos incluyen:

• Templado O para máxima conformabilidad y comportamiento de flexión más suave.
• H111 para material ligeramente endurecido por deformación con buena capacidad de conformado
• H112 para chapa trabajada en caliente con resistencia moderada
• H116 para resistencia a la corrosión marina y servicio de casco
• H321 para uso marino estabilizado con fuerte rendimiento contra la corrosión

Para placas de casco expuestas directamente al agua de mar, a menudo se prefieren H116 y H321. Para piezas que requieren conformado pesado, se puede seleccionar primero O o H111, según el diseño. Un barco completo puede utilizar varios temperamentos en diferentes lugares, en lugar de una condición material en todas partes.

Normas de Implementación y Aprobación de Clasificación

La placa de aluminio marino no se juzga sólo por la química. Los astilleros suelen exigir documentos que demuestren que el material cumple con los requisitos internacionales y de clase de embarcación. Los estándares comunes y las referencias de aprobación incluyen:

• ASTM B928 para láminas y placas de aleación de aluminio con alto contenido de magnesio para servicios marítimos
• ASTM B209 para láminas y placas de aluminio y aleaciones de aluminio.
• EN 485 para propiedades mecánicas y tolerancias de láminas, tiras y placas de aluminio.
• EN 573 para la composición química de aleaciones de aluminio.
• ABS, DNV, LR, BV, CCS, KR, RINA y otras normas de sociedades de clasificación cuando sea necesario

Para proyectos serios de construcción naval, la trazabilidad es esencial. Los certificados de prueba de fábrica deben mostrar la aleación, el estado de ánimo, el índice de calor, el tamaño, las propiedades mecánicas, la composición química y la norma aplicable. Si la embarcación está construida bajo clase, es posible que la placa también necesite sellos de inspección o aprobación de un tercero.

Notas sobre soldadura, corte y fabricación

La placa de aluminio 5083 H116 se suelda bien mediante procesos MIG o TIG. Los metales de aportación comunes incluyen 5183, 5356 y 5556, según las necesidades de resistencia, la exposición a la corrosión y la calificación del procedimiento de soldadura. La entrada de calor debe controlarse para reducir la distorsión y mantener la calidad de la unión.

Se utilizan habitualmente el corte por plasma, el corte por chorro de agua, el aserrado y el fresado CNC. Antes de soldar, se debe eliminar el aceite, el óxido, la humedad y la contaminación del taller del área de la junta. El óxido de aluminio se funde a una temperatura mucho más alta que el metal base, por lo que una limpieza adecuada hace que la soldadura sea más estable.

Es posible formar, pero el radio de curvatura debe coincidir con el espesor y el temple de la placa. El H116 es más fuerte y menos blando que el templado O, por lo que se debe evitar la flexión pronunciada a menos que el proceso haya sido probado. Para placas de casco curvas complejas, los astilleros pueden seleccionar un temple más suave para el conformado y utilizar H116 para áreas estructurales más planas.

Dónde cabe el 5083 H116 en un barco

La aleación se utiliza ampliamente en áreas donde la fuerza y ​​la resistencia al agua de mar deben trabajar juntas. Los fondos del casco, las placas laterales, los espejos de popa, las cubiertas, los mamparos, las estructuras de los tanques de combustible, las bases del motor y las estructuras de la cabina pueden usar 5083 H116 según las reglas de diseño. Para pisos o áreas de paso antideslizantes, los constructores pueden combinar una placa de casco plana con Hojas de rodadura de aluminio marino para mejorar la tracción y la seguridad.

En comparación con el 5052, el 5083 ofrece mayor resistencia y es más adecuado para estructuras de casco más grandes o más exigentes. En comparación con el 5086, el 5083 suele proporcionar una mayor resistencia mecánica, mientras que se puede elegir el 5086 para algunos componentes formados. La elección final debe coincidir con el tamaño del recipiente, el área de servicio, el plan de soldadura y los requisitos de clase.

Consideraciones de compra para constructores de embarcaciones

Una buena especificación de compra debe mencionar aleación, estado de ánimo, espesor, ancho, largo, estándar, aprobación de clase si es necesario, condición de la superficie, tolerancia, empaque y documentos de prueba. Para la placa marina, el embalaje no es un detalle menor. Las placas deben protegerse de la humedad, rayones y contacto directo con materiales incompatibles durante el transporte y almacenamiento.

Antes de la producción, es útil confirmar los planos de corte, el tamaño mínimo del pedido, el ancho del laminado, el tiempo de entrega, el tipo de certificado y si se necesitan pruebas ultrasónicas o pruebas de corrosión adicionales. Para proyectos de exportación, el embalaje apto para el transporte marítimo y el marcado con placas transparentes pueden ahorrar tiempo cuando los materiales llegan al depósito.

La placa de aluminio para construcción naval 5083 H116 para la construcción de barcos es más que una chapa de metal. Es un material de trabajo moldeado por el agua salada, los arcos de soldadura, las cargas de diseño y los años de servicio. Cuando se combinan el estándar, el temperamento, la composición y el control de producción correctos, se convierte en una base confiable para estructuras marinas más seguras, livianas y duraderas.
