船舶の流体およびガス圧力システム用アルミニウムパイプエルボ

アルミニウム パイプ エルボは、過剰な圧力損失や重量の増加、複雑な製造を行わずに、制御された角度で船上の流体およびガス ラインを回転させるために使用されるコンパクトな方向性継手です。海洋システムでは、パイプ配管が隔壁、タンク、機械基礎、ケーブル トレイ、ポンプ、バルブ、デッキ構造の周囲を通過する必要がある場所にエルボが設置されることがよくあります。より重い金属製の継手と比較して、船舶用アルミニウムエルボは、湿気の多い塩分の多い環境において信頼できる耐食性を維持しながら自重を軽減するのに役立ちます。

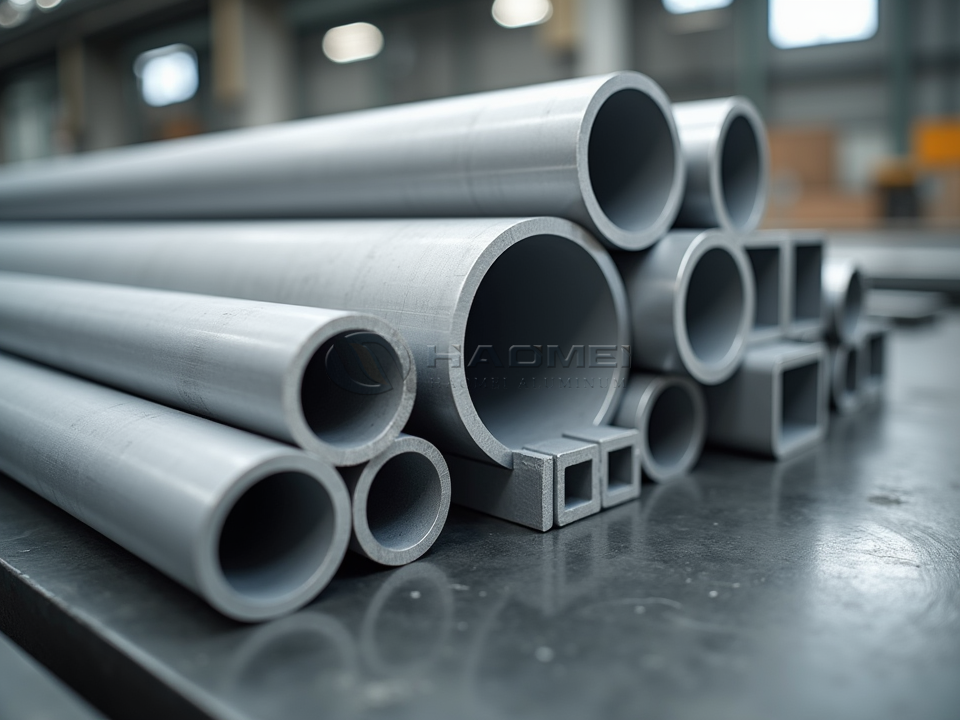

造船設計者、修理工場、艦隊運営者にとって、アルミニウム パイプ エルボの価値はその曲げ角度だけではありません。製品は、合金の選択、壁の厚さ、溶接性、寸法精度、圧力の完全性、および長期にわたる振動に対する耐性を組み合わせる必要があります。認定済みと一致した場合 船舶用アルミニウムチューブ 、エルボは、より軽く、よりクリーンで、取り付けが簡単な圧力配管ネットワークの一部になります。

船舶圧力ラインにおける製品の機能

船舶用アルミニウム パイプ エルボは、滑らかな内部経路を維持しながら、液体および気体システムの流れの方向を変更するために使用されます。一般的な曲げ角度には、45 度、90 度、180 度があります。低乱流と圧力損失の低減が重要な場合には長半径エルボが好まれますが、短半径エルボは設置スペースが限られているコンパクトな機械スペースに役立ちます。

典型的な船上媒体には、淡水、海水給水ライン、凝縮水、低圧空気、換気排水、バラスト関連補助ライン、ビルジ移送、不活性ガス補助配管、および選択された非攻撃性プロセス流体が含まれます。燃料ガス、酸素、油圧、特殊薬品等の場合は、エルボ材質、シール設計、溶接方法、承認基準等をプロジェクトエンジニア及び船級協会の確認が必要です。

コア製品の強み

推奨される船舶用アルミニウム合金

船舶システムが異なれば、合金の挙動も異なります。 5xxx 合金は、マグネシウムを多く含む耐食性があるため、海水にさらされる場合に広く使用されています。 6xxx 合金は、熱処理後に良好な成形性、機械加工性、および中程度から高強度を提供します。

コンパクトな 90 度配線の場合、 6061-T6 90 度マリンアルミパイプエルボ 強度、加工精度、きれいな圧力ライン接続が必要な場合によく選択されます。

化学組成の参考資料

値は重量パーセントによる典型的な仕様範囲です。実際の認証は、購入基準、工場試験証明書、およびプロジェクト要件に従う必要があります。

機械的性能

機械的特性は、合金、焼き戻し、成形方法、溶接部の状態、および製造後の処理によって異なります。圧力システムの場合、最も弱いゾーンは形成された曲げ部分または熱の影響を受けた溶接部分である可能性があるため、設計計算では親パイプの強度のみではなく、承認された許容応力値を使用する必要があります。

技術仕様

圧力と流量の考慮事項

アルミニウムパイプエルボの圧力定格は、すべてのサイズで固定値ではありません。それは、直径、壁の厚さ、合金の質、曲げ半径、動作温度、溶接の品質、腐食代、および安全率によって異なります。小型の厚肉 6061-T6 エルボは、大型の薄肉 5052 エルボよりもはるかに高い圧力をサポートできます。

ほとんどの船舶用配管では、製造後に圧力試験を行うことが推奨されます。貯蔵されたガスエネルギーは危険である可能性があるため、空気圧試験は慎重に取り扱う必要があります。一般に、水の充填と乾燥が可能なシステム設計の場合、静水圧試験はより安全になります。

船舶でのアプリケーション

アルミパイプエルボは巡視船、フェリー、海上業務船、ヨット、作業船、アルミ漁船、高速船など幅広い船舶に使用されています。軽量であることは、積載量、燃費、安定性のマージンが厳しく管理されている船舶において特に価値があります。

製作、溶接、設置

きれいな接合部の準備が不可欠です。酸化アルミニウムは母材金属よりもはるかに高い温度で溶けるため、溶接前にパイプ端を機械的に洗浄するか化学処理する必要があります。 TIG 溶接はより小さな精密ジョイントに適しており、MIG 溶接はより大きなパイプ直径や生産作業に効率的です。

適切に装着すると、歪みや融着不足を防ぐことができます。エルボを圧力システムに溶接する場合、溶加材はベース合金および使用環境に適合する必要があります。一般的なフィラーの選択肢には、多くの 5xxx および 6xxx の船舶用組み合わせに対応する 5356 が含まれますが、最終的な選択では強度、腐食挙動、および亀裂のリスクを考慮する必要があります。

お客様のメリット

船舶用アルミニウム パイプ エルボは、造船所が設置重量を軽減しながらパイプの配線を簡素化するのに役立ちます。配管ネットワークを軽量化すると、燃費、トリム制御、組み立て時の取り扱いが向上します。耐食性合金は、湿気の多い海洋環境での塗装の破損、錆による汚れ、交換頻度も軽減します。

運用上の利点としては、よりスムーズな流れ、適切にサポートされた場合の振動応力の低下、容器の修理時の修正の容易さなどが挙げられます。高速船およびアルミニウム船体の場合、アルミニウム継手をアルミニウム配管と組み合わせることで、混合金属アセンブリと比較して電気的適合性の問題も軽減されます。

選択チェックリスト

最終的な考え

船舶の流体およびガス圧力システム用のアルミニウム製パイプエルボは、信頼性、重量管理、設置効率に大きな影響を与える小さな部品です。造船所は、適切な合金、曲げ半径、肉厚、接続方法、検査レベルを選択することで、より軽量でクリーンで海洋環境に対する耐性が高い配管システムを構築できます。新規建造、改造、または修理の場合、十分に仕様が定められた船舶用アルミニウムエルボは、最初の取り付けから海上での長年の使用まで実用的な価値を提供します。
