船舶での廃棄物処理および廃棄用の船舶用アルミニウムエルボ

船の廃棄物システムを保護する小さな曲がり

海洋工学について考えるときに、船舶の廃棄物処理および処分システムが最初に注目されるのは通常ではありません。しかし、この隠れたネットワークは、衛生、乗組員の快適さ、港のコンプライアンス、臭気制御、および長期的なメンテナンスコストに影響を与えます。そのネットワークでは、船舶用アルミニウムエルボが、そのサイズが示す以上の働きをすることがよくあります。

エルボは単なる湾曲したコネクタではありません。船上の廃棄物ラインでは、流れの方向が変わり、固形物の速度が低下する可能性があり、洗浄アクセスが重要になる場所であり、間違った材料が使用されると腐食が始まる可能性がある場所です。船舶用アルミニウムエルボは、適切に設計されていれば、不必要な重量を加えることなく、混雑した機関室、収容デッキ、処理ユニット、排出ルートを廃棄物がスムーズに移動できるようになります。

廃棄物配管に別の考え方が必要な理由

船舶の廃棄物処理配管では、黒色水、生活雑排水、洗浄用化学薬品、温湿度、生物活性、懸濁物質、場合によっては消毒剤など、困難な混合物を処理します。配管は、ビルジエリア、機械スペース、または塩分を含んだ空気の近くを通過することもあります。これは、装飾レール、淡水ライン、または一般的な換気ダクトと同じ使用条件ではありません。

肘は方向を変えるためストレスポイントになります。流れが曲がりに入ることで乱流が発生し、乱流によって破片が壁に付着する可能性があります。エルボの内部溶接が粗かったり、急な遷移や位置合わせが悪い場合、システムの詰まり、臭気ポケット、圧力損失、およびより頻繁なフラッシングが発生する可能性があります。船舶運航者にとって、それはダウンタイムと不快なメンテナンス作業を意味します。

船舶用アルミニウムは、合金と表面処理が正しく選択されている場合、軽量で良好な腐食挙動を兼ね備えているため、価値をもたらします。キログラム単位が重要な船舶では、より重いコンポーネントを適切なアルミニウム製エルボに置き換えることで、特に長い廃棄物経路システム全体の配管負荷を軽減できます。

フローマネージャーとしてのベンド

廃棄物の処理と処分において、最も優れたエルボは、作業員が決して気付かないことがよくあります。液体と浮遊廃棄物を突然の制限なく回転中に誘導する必要があります。狭いスペースでは 90 度のエルボが必要になる場合がありますが、その半径、肉厚、内部仕上げ、および端の接続は動作条件に適合する必要があります。

半径が短いエルボはスペースを節約しますが、より積極的な方向転換を生み出します。半径の長いエルボはより多くのスペースを必要としますが、通常はよりスムーズな動きと低い圧力損失をサポートします。旅客船、作業船、フェリー、オフショアサービス船、有人ヨットでは、利用可能な設置範囲と廃棄物の流れ中の固形物のレベルによって選択が決まります。

タイトなレイアウトの場合、 6061-T6 90 度マリンアルミパイプエルボ 強度、寸法安定性、信頼性の高い成形品質が必要な場合に実用的なオプションとなります。決定では、搬送媒体、接続方法、およびコーティングや絶縁の要件を考慮する必要があります。

合金の選択は単なる材料ラベルではありません

お客様からは、5052、5086、6061、または 6063 のどれが海洋廃棄物用途に適しているかという質問がよくあります。その答えは、耐食性、強度、溶接性、成形方法、その他の配管システムのバランスによって決まります。

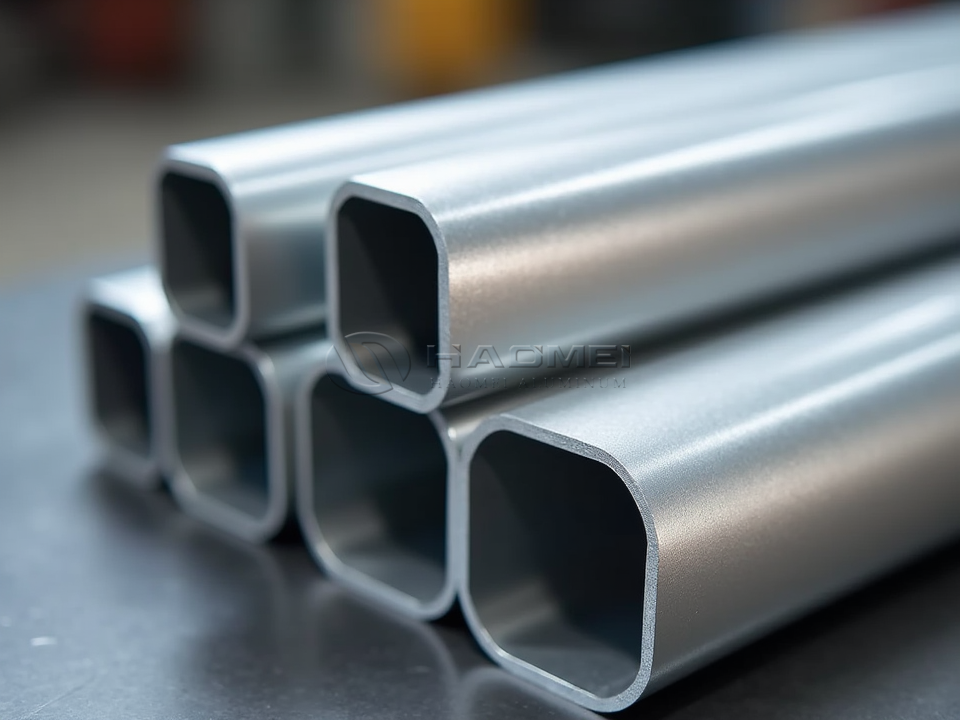

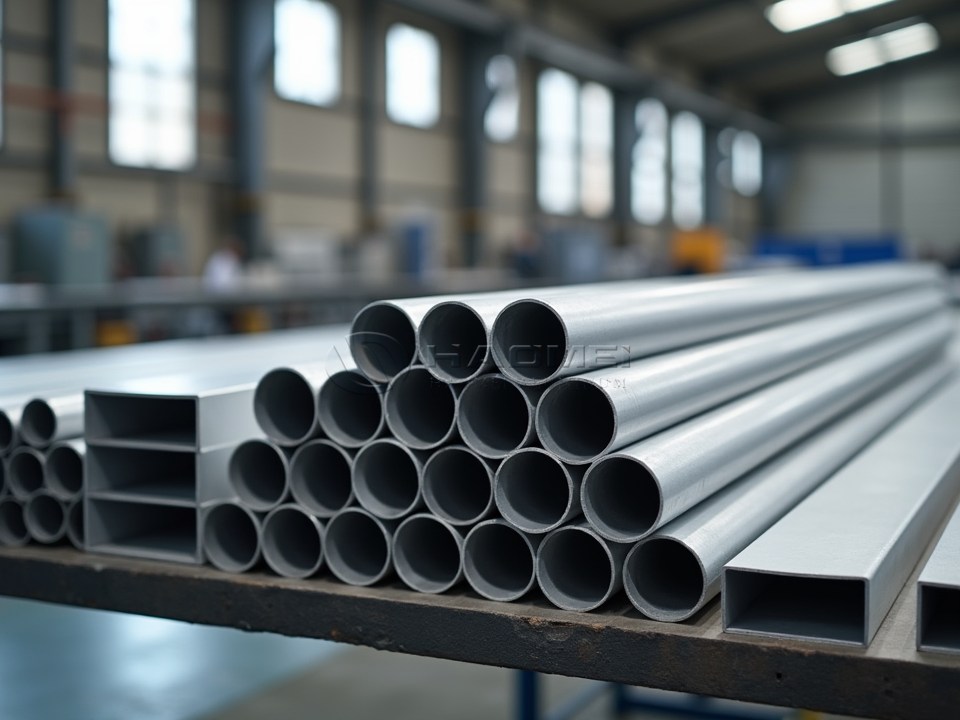

5052 アルミニウムは、優れた耐食性と成形性でよく知られています。適度な強度が許容できる海洋流体処理コンポーネントの多くに適しています。 5086 は、特に高い耐食性と溶接性能が重視される海洋環境でも評価されています。 6061-T6 は、より強力な機械的特性と良好な機械加工性を備えているため、寸法精度や接続強度が必要なエルボに役立ちます。 6063 は一般に、押し出しプロファイルときれいな表面仕上げを連想しますが、廃棄物システムにおけるその役割は実際の負荷と腐食の要求によって異なります。

素材は肘の内側と外側の環境に適合する必要があります。廃水の化学的性質は大きく異なる場合があります。一部の洗浄剤はアルカリ性または酸性であり、生物学的処理システムは金属表面に影響を与える局所的な状態を作り出す可能性があります。このため、お客様は合金名だけでエルボを選択しないでください。肉厚、焼き戻し、溶接品質、表面状態、接合の詳細も同様に重要です。

メンテナンスを考慮した軽量化

船舶の設計者は重量のコントロールに役立つアルミニウムを高く評価していますが、乗組員は扱いやすい部品を高く評価しています。修理または再取り付けの際、軽量エルボの取り外し、清掃、検査、または交換を少ない労力で行うことができます。これは、昇降装置が届かない狭いサービススペースで特に役立ちます。

ただし、軽量化は決して薄くなることを意味しません。廃棄物処理システムは、振動、ポンプパルス、熱変化、および時折の閉塞圧力を受ける可能性があります。優れた船舶用アルミニウムエルボは、耐用年数にわたって十分な肉厚を維持し、安全な溶接または機械的接合を可能にする必要があります。エルボが薄すぎると、取り付け中に変形したり、曲げの外側のカーブで早期に摩耗が発生したりする可能性があります。

ここで、互換性のあるパイプの選択が重要になります。正しく指定されたエルボのペアリング 船舶用アルミニウムチューブ システム全体にわたって一貫した強度、腐食性能、フィット感を維持するのに役立ちます。

腐食制御は接続部から始まります

アルミニウム配管の問題の多くは、チューブの途中ではなく接合部から始まります。船舶の廃棄物システムでは、アルミニウム製エルボをポンプ、バルブ、タンク、処理ユニット、スチール製ブラケット、ステンレス製ファスナー、または複合材セクションに接続する場合があります。異種金属を適切に隔離せずに接合すると、特に湿った塩気のある地域では電気腐食が発生する可能性があります。

適切な実践には、互換性のあるガスケット、必要に応じて非導電性スリーブ、正しいファスナーの選択、排水に優しいサポート、設置後の慎重なコーティングの修理が含まれます。エルボが溶接されている場合は、船舶の使用条件に応じて熱影響部を検査し、保護する必要があります。エルボにフランジまたはクランプが使用されている場合、シール面は滑らかで定期検査のためにアクセスできる必要があります。

肘の内側の荒れも懸念事項です。廃棄物の残留物は、傷、溶接ビード、急な段差などに付着しやすくなります。きれいな内部移行により蓄積が減少し、フラッシングがより効果的になります。より高い固体含有量を運ぶシステムの場合、内径とボアの一貫性がさらに重要になります。

設置スペース：実際の船上での挑戦

紙の上では、廃棄物の配管は単純に見えるかもしれません。機内では、フレーム、タンク、ケーブル トレイ、換気ダクト、隔壁、機械の周りを移動する必要があります。船舶用アルミニウムエルボは、設計者が過度の曲げや厄介なサービスポイントを追加することなくラインを配線できるようにすることで、その役割を果たしています。

考え抜かれたレイアウトにより、アクセスが不可能な場所に肘を配置することがなくなります。高品質のエルボであっても、何年も使用した後は検査が必要になる場合があります。方向転換の近くにクリーンアウトを配置すると、メンテナンス時間を短縮できます。パイプを曲げる前後でサポートすることで、振動疲労や関節の動きを防止することもできます。

新しいビルドの場合、ルートがすでに混雑した後ではなく、配管設計段階でエルボを選択する必要があります。修理の場合、実際の車載スペースを測定することが重要です。船舶の構造は移動し、古い図面は現実と一致しない可能性があり、小さな寸法誤差が設置の遅れを引き起こす可能性があります。

表面保護と洗浄性

海洋アルミニウムは自然に酸化層を形成しますが、船舶の廃棄物環境では追加の保護が必要な場合があります。用途に応じて、エルボは陽極酸化、コーティング、塗装、または制御されたミル仕上げを残すことができます。適切なアプローチは、表面が海水雰囲気、洗浄剤、熱、摩耗、または廃水との直接接触にさらされるかどうかによって異なります。

外面の場合、コーティングにより耐久性が向上し、目視検査が容易になります。内部表面の保護は、剥離したり、システムを汚染したり、粗い斑点を作ったりしないように、慎重に選択する必要があります。きれいなボアはより良い流れをサポートし、臭いの原因となる堆積物を減らすため、滑らかさが重要です。

お客様はエルボの掃除方法も考慮する必要があります。システムが化学フラッシングを使用する場合、エルボの材質とコーティングは洗浄スケジュールに耐える必要があります。機械的な洗浄が必要な場合は、パイプ壁を損傷することなく実際にアクセスできる曲げ半径が必要です。

購入者が注文前に確認すべきこと

廃棄物処理および処分用の船舶用アルミニウムエルボは、直径と角度以上の仕様を指定する必要があります。購入者は、合金、質質、外径、肉厚、曲げ半径、端部のタイプ、溶接要件、圧力または真空条件、予想される廃棄物の化学的性質、表面仕上げ、設置位置を確認する必要があります。

また、エルボが処理前、処理後、雑排水、ブラックウォーター、マセレーターポンプの近く、または排出口の近くで使用されるかどうかを確認することも賢明です。それぞれの位置により、エルボはさまざまな固体、化学物質、圧力パルス、メンテナンス ルーチンにさらされる可能性があります。

造船所や船主にとって文書は貴重なものとなります。船舶のクラスやプロジェクトの要件に応じて、材料証明書、寸法レポート、溶接記録、またはコーティングの詳細が必要になる場合があります。分類の承認が必須ではない場合でも、明確な文書があれば、将来のメンテナンス チームが交換部品を迅速に特定するのに役立ちます。

長期的な価値を持つ実用的な部品

船舶用アルミニウムエルボは控えめなコンポーネントですが、船舶の廃棄物の処理と処分においては、流れの安定性、衛生状態、設置速度、修理コストに影響を与える可能性があります。最も重い部品や最も磨かれた表面が常に最良の選択であるとは限りません。排水の流れ、容器レイアウト、接合方法、メンテナンス計画にマッチしたエルボです。

顧客にとっての実際的な目標はシンプルです。船に適合し、化学物質を尊重し、スムーズな流れをサポートし、何年も海上で使用できるエルボを選択することです。この小さな曲がりを注意深く指定すると、廃棄システム全体がよりクリーンになり、軽くなり、信頼しやすくなります。
