6061 해양 알루미늄 Z 모양 섹션

2026-06-18 09:33:07

6061 해양 알루미늄 Z형 섹션은 구조적 오프셋 조인트, 가장자리 보강, 패널 전환 및 경량 해양 프레임용으로 설계된 압출 프로파일입니다. Z 형상은 오프셋 웹으로 연결된 두 개의 평행 플랜지를 생성하므로 부피가 큰 브래킷 없이 한 표면이 다른 표면과 겹치거나 지나갈 수 있습니다. 보트, 폰툰, 부두 및 데크 구조에서 이 단순한 모양은 건축업자가 패널을 정렬하고 모서리를 강화하며 조립 중량을 줄이는 동시에 습하고 염분이 많은 환경에서 내식성을 유지하는 데 도움이 됩니다.

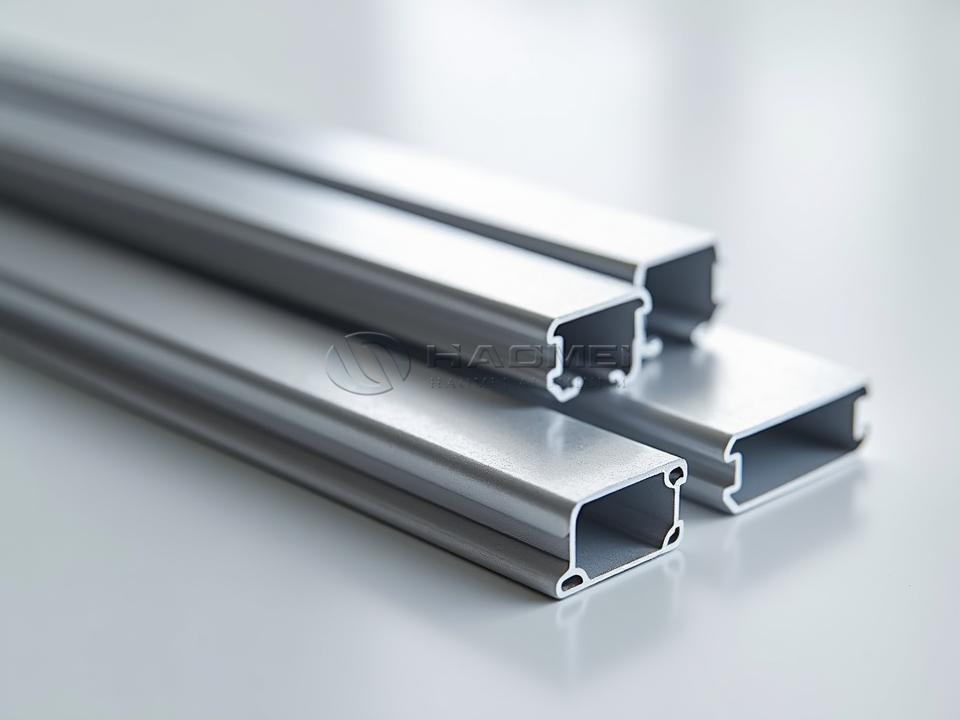

Aluminum Deck Frame Extrusion Profile

6061 알루미늄이 Z 섹션에서 잘 작동하는 이유

6061은 균형 잡힌 강도, 용접성, 기계 가공성 및 마무리 성능으로 평가되는 Al-Mg-Si 합금입니다. 많은 비열처리 해양 합금과 비교하여 6061은 열처리를 통해 강화될 수 있으므로 적당한 하중을 전달하고 패스너를 고정하며 제작 후 치수 안정성을 유지해야 하는 Z 프로파일에 적합합니다.

Z 모양 단면은 두 표면이 동일한 평면에 있지 않을 때 특히 유용합니다. 계단 레일, 보강재, 캡 스트립, 데크 지지대, 해치 프레임 멤버 또는 측면 전환 프로파일로 기능할 수 있습니다. 여러 돌출 모양을 사용하는 프로젝트의 경우 6061 Z 섹션을 다음과 페어링할 수 있습니다. 해양 알루미늄 Z형 섹션 사용자 정의 너비, 플랜지 길이 및 벽 두께.

해양구조물의 주요 기능

기능	Z 섹션이 도움이 되는 방법	공통 혜택
오프셋 결합	서로 다른 높이의 두 패널을 연결합니다.	더 적은 수의 스페이서로 더 깔끔한 정렬
가장자리 보강	패널 가장자리, 데크 플레이트 및 커버 지원	진동 및 편향 감소
구조적 전환	선체, 데크, 격벽 또는 트림 인터페이스 교량	계단식 표면 전체에 걸쳐 더욱 강력한 하중 경로
장착 레일	나사, 리벳 또는 접착 본딩을 위한 플랫 플랜지 제공	더 빠른 설치 및 반복 가능한 위치 지정
보호 트림	노출된 플레이트 가장자리 또는 솔기를 덮습니다.	외관 개선 및 마모 감소
배수 또는 비말 제어	방향에 따라 작은 장벽이나 채널을 만듭니다.	데크와 부두의 물 관리 개선

해양 응용

6061 해양 알루미늄 Z 모양 섹션은 상업 및 레크리에이션 구조물 모두에서 발견됩니다. 내식성과 우수한 중량 대비 강도 비율로 인해 강철이 너무 무겁거나 플라스틱 트림의 강성이 부족한 경우에 실용적입니다.

적용분야	Z 프로파일의 일반적인 사용	선호하는 성격
알루미늄 보트	데크 가장자리 지지대, 조종석 트림, 해치 프레임, 콘솔 베이스	T6 또는 T6511
폰툰 보트	크로스 멤버 세부정보, 좌석 플랫폼 전환, 측면 패널 부착	뜨다
작업선	장비 베이스, 검사 커버, 격벽 스텝 조인트	T6 또는 T6511
플로팅 도크	데크 보드 리테이너, 측면 트림, 프레임 오프셋	뜨다
마리나	통로 트림, 접근 플랫폼 강화, 서비스 커버	뜨다
트레일러 및 해양 장비	가벼운 구조용 브래킷, 스플래시 가드, 레일 지지대	뜨다

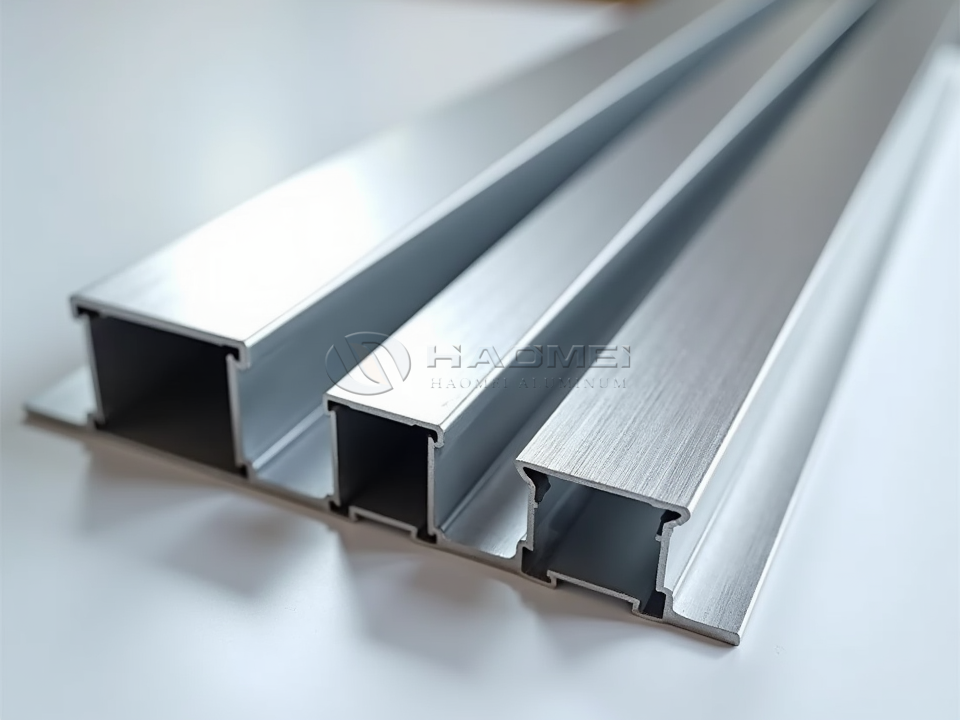

Aluminum Dock Extrusion Profile

합금 템퍼 조건

템퍼 선택은 강도, 성형성 및 치수 안정성에 영향을 미칩니다. Z형 압출의 경우 T6 및 T6511이 용체화 열처리 및 인공 시효 후 높은 기계적 특성을 제공하기 때문에 가장 일반적인 선택입니다.

성질	가공조건	전형적인 이점	해양 제작에 대한 참고 사항
영형	단련	최고의 성형성	강도가 낮고 최종 구조 Z 단면에는 거의 사용되지 않음
목	용체화열처리 및 자연시효	T6보다 성형이 더 좋음	특정 성형 작업 전에 유용함
T5	압출 냉각 후 인공 숙성	적당한 강도	덜 까다로운 트림 부품에 적합
뜨다	용체화 열처리 및 인공시효	고강도 및 경도	해양 프레임 및 하중 지지 프로파일에 공통
T6511	T6 플러스 스트레칭으로 스트레스 완화, 약간의 교정 허용	더 나은 치수 안정성	정밀 압출 및 가공에 선호됩니다.

6061 알루미늄의 화학 성분

합금 화학은 6061에 강도와 내식성의 조합을 제공합니다. 마그네슘과 실리콘은 Mg2Si 강화 단계를 형성하고 크롬은 입자 제어를 지원합니다.

요소	구성 범위, 중량%
알루미늄, 알	균형
마그네슘, Mg	0.80-1.20
실리콘, 예	0.40-0.80
철, 철	≤ 0.70
구리, Cu	0.15-0.40
크롬, Cr	0.04-0.35
아연, Zn	≤ 0.25
티타늄, 티타늄	≤ 0.15
망간, Mn	≤ 0.15
서로 다른	≤ 0.05
기타 합계	≤ 0.15

기계적 성질

기계적 값은 프로파일 크기, 벽 두께, 생산 경로 및 테스트 표준에 따라 달라집니다. 다음 범위는 압출된 6061 해양 Z 섹션에 대한 실제 참고 자료입니다.

재산	6061-T6 일반적인 값	6061-T6511 일반적인 값	단위
인장강도	260-310	260-310	MPa
항복 강도	240-276	240-276	MPa
연장	8-12	8-12	%
브리넬 경도	90-100	90-100	HB
탄성률	68.9	68.9	평점
밀도	2.70	2.70	g/cm3
열전도율	167	167	W/m·K
녹는 범위	582-652	582-652	℃

Z형 단면의 기술 사양

Z 프로파일 치수는 일반적으로 데크 플레이트 두께, 고정 방법 및 구조적 범위를 중심으로 맞춤화됩니다. 오프셋 프로파일은 조립 중에 부품을 찾는 역할을 하는 경우가 많기 때문에 엄격한 공차 제어가 중요합니다.

매개변수	공통 범위 또는 옵션
합금	6061 해양 등급 알루미늄
모양	2개의 플랜지와 1개의 오프셋 웹이 있는 Z 모양 돌출
성질	T5, T6, T6511, 요청에 따른 기타 성미
플랜지 폭	일반 10-100 mm, 맞춤형 가능
웹 높이 또는 오프셋	일반 10-150 mm, 맞춤형 가능
벽 두께	하중 및 다이 설계에 따라 1.5-12mm
길이	3-6m 표준, 원하는 길이로 절단 가능
표면 마무리	밀 마감, 양극 산화 처리, 분체 코팅, 브러시 처리, 광택 처리
제작	절단, 드릴링, CNC 가공, 펀칭, 용접, 한계 내 굽힘
포장	보호 필름, 종이 삽입, 목재 케이스 또는 묶음

구현 표준 및 규정 준수

해양 알루미늄 프로파일은 인정된 표준에 따라 주문해야 하며 밀 테스트 인증서로 지원되어야 합니다. 중요한 조선 구조물의 경우 선급 협회 승인 또는 프로젝트별 검사가 필요할 수 있습니다.

표준 또는 규칙	6061 Z 섹션의 범위
ASTM B221	알루미늄 및 알루미늄 합금 압출 바, 막대, 와이어, 프로파일 및 튜브
ASTM B308/B308M	해당되는 경우 6061-T6 구조 형태
EN 755	알루미늄 및 알루미늄 합금 압출 로드, 바, 튜브 및 프로파일
EN 12020	6060 및 6063의 정밀 프로파일; 동의 시 유사한 돌출에 대한 공차 참조
GB/T 6892	일반 엔지니어링용 단조 알루미늄 및 알루미늄 합금 압출 프로파일
ISO 6362	단조 알루미늄 및 알루미늄 합금 압출 막대, 바, 튜브 및 프로파일
ABS, DNV, LR, BV	프로젝트 계약에 명시된 경우 해양 분류 검증
RoHS 또는 REACH	코팅 또는 마감 프로파일 요청 시 환경 준수

부식 방지 및 표면 보호

6061은 알루미늄이 얇은 산화피막을 형성하기 때문에 자연부식성이 좋습니다. 해수 노출 시 표면 보호 및 올바른 설치로 서비스 수명이 크게 향상됩니다. 아노다이징은 표면 경도를 높이고 내마모성을 향상시킵니다. 분말 코팅은 색상과 장벽 보호 기능을 추가하는 반면 밀 마감은 다양한 내부 또는 담수 해양 용도에 적합합니다.

마치다	일반적인 두께	해양 혜택
밀 마무리	자연산화막	보호 구조물에 경제적
명확한 아노다이징	10~25μm	더 나은 마모 및 산화 저항성
하드 아노다이징	25~50μm	접촉 부위의 내마모성 향상
분체 도장	60-100μm	색상 제어 및 장벽 보호
브러시 마감	프로젝트에 따라 다름	시각적 일관성이 향상된 장식 트림

스테인리스 스틸 패스너, 구리 합금 또는 탄소강 근처에 설치할 경우 갈바닉 부식을 제어해야 합니다. 절연 와셔, 실란트, 호환되는 프라이머 및 배수 간격을 사용하십시오. 겹치는 플랜지 뒤에 바닷물이 갇히지 않도록 하십시오.

제작 및 설치 참고 사항

6061 Z 섹션은 절단, 드릴링, 밀링 및 태핑이 쉽습니다. 초경 공구, 적절한 칩 배출 및 적당한 절삭 속도는 깨끗한 모서리를 제공합니다. 용접은 MIG 또는 TIG 공정으로 가능하며 일반적으로 강도, 색상 일치 및 서비스 조건에 따라 4043 또는 5356 필러를 사용합니다. 용접으로 인한 열은 열 영향을 받는 부분의 강도를 감소시키므로 설계자는 국부적인 기계적 특성을 낮추거나 전체 T6 강도가 필요한 경우 기계적 체결을 사용해야 합니다.

작업	실용적인 권장 사항
절단	미세한 톱니 카바이드 톱날을 사용하고 안전하게 클램핑
교련	구멍을 디버링하여 응력 집중과 코팅 손상을 줄입니다.
죔	필요한 경우 절연 기능이 있는 해양 등급 스테인리스 패스너를 사용하십시오.
용접	용접하기 전에 산화물과 오일을 청소하십시오. HAZ 강도 감소 허용
씰링	스프레이 또는 빌지 물에 노출된 랩 조인트에 해양 밀봉제를 바르십시오.
배수	오프셋 모서리에 물이 갇히지 않도록 Z 프로파일 방향을 지정합니다.

올바른 6061 Z 프로필 선택

가벼운 트림 부품의 경우 얇은 벽 Z 섹션이면 충분할 수 있습니다. 데크 지지대, 해치 프레임 또는 도크 가장자리의 경우 설계자는 스팬, 하중, 패스너 간격 및 편향 한계를 확인해야 합니다. 플랜지 폭이 클수록 베어링 면적이 향상되고 웹이 두꺼워지면 강성이 향상됩니다. T6511은 탈착식 패널, 긴 레일 또는 모듈형 데크 시스템과 같이 직진성과 가공 정확도가 중요한 곳에 권장됩니다.

잘 지정된 6061 해양 알루미늄 Z형 섹션은 조립 단계를 줄이고 패널 가장자리를 보호하며 까다로운 해양 환경에서 깔끔한 계단형 연결을 생성할 수 있습니다. 적절한 성질, 표면 마감 및 설치 방법을 통해 보트, 부두 및 해양 장비에 대한 강도, 내식성 및 제조 유연성의 내구성 있는 균형을 제공합니다.
