보트 프레임 건설용 해양 알루미늄 앵글

프레임의 큰 부분을 제어하는 ​​작은 섹션

보트 제작에서 알루미늄 앵글은 선체 플레이트, 스트링거 또는 무거운 압출재에 비해 수수한 구성 요소처럼 보일 수 있습니다. 그러나 각도는 종종 전체 구조가 하중을 얼마나 잘 전달하는지 결정합니다. 90도 각도로 만나는 표면을 연결하고, 패널 가장자리를 강화하고, 모서리를 강화하고, 데크, 프레임 잠금 장치를 지지하고, 시트 베이스를 만들고, 얇은 시트에서 진동을 전달합니다.

해양 알루미늄 각도를 보는 실용적인 방법은 단순한 L자형 스톡이 아닙니다. 로드 경로입니다. 각도를 잘 선택하면 프레임에 힘이 데크, 측면 패널, 격벽 또는 브래킷에서 더 강한 지지 부재로 전달되는 깔끔한 경로가 제공됩니다. 잘못 선택하면 패스너 라인에 응력이 집중되거나, 과도하게 구부러지거나, 바닷물이 갇히거나, 용접 중에 뒤틀릴 수 있습니다.

수리, 개조 또는 신규 제작을 계획하는 제작업체 및 보트 소유자에게 가장 유용한 질문은 단순히 "어떤 크기의 각도를 구매해야 합니까?"가 아닙니다. 그것은 "수년간의 진동, 습기, 충격 및 변화하는 하중에 걸쳐 이 각도가 어떤 작업을 수행해야 하는가?"입니다.

하중 방향 측면에서 생각하기

앵글에는 두 개의 다리가 있으며, 각 다리는 서로 다른 역할을 합니다. 한쪽 다리는 일반적으로 패널이나 기본 구조에 부착됩니다. 다른 하나는 굽힘을 방지하고 다른 패널을 지지하거나 고정면을 제공하기 위해 바깥쪽으로 돌출됩니다. 이 단순한 형상은 플랫 바가 너무 쉽게 구부러지는 각도를 효과적으로 만듭니다.

예를 들어, 알루미늄 데크 패널 가장자리 아래의 각도는 패널을 지지하는 동시에 데크를 위한 안전한 고정 플랜지를 만들 수 있습니다. 콘솔 프레임을 따라 과도한 무게를 추가하지 않고도 수직 벽을 데크에 묶을 수 있습니다. 해치 개구부 주변의 얇은 판 모서리의 진동 및 균열을 방지할 수 있습니다.

다리 방향이 중요합니다. 키가 큰 다리가 가장 많이 구부러지는 방향을 향하면 일반적으로 각도가 더 나은 강성을 제공합니다. 관통 볼트 체결에 대한 접근이 제한된 경우 각도를 바꾸거나 백킹 스트립과 쌍을 이루어야 할 수도 있습니다. 보트에서 가장 좋은 방향은 구조적 성능과 배수, 용접 접근 및 향후 유지 관리의 균형을 맞추는 방향인 경우가 많습니다.

일반적인 실수는 모든 위치에 대해 동일한 다리 각도를 선택하는 것입니다. 동일 다리 스톡은 다용도로 사용할 수 있지만 한쪽에는 넓은 고정 표면이 필요하고 다른 쪽에는 구부러짐을 방지할 만큼 충분한 깊이만 필요한 경우 비균등 다리 각도가 더 효율적일 수 있습니다. 이렇게 하면 유용한 지지력을 줄이지 않고도 무게를 줄일 수 있습니다.

합금 선택은 건설 방법을 따라야 합니다

해양 환경에서는 내부식성과 현실적인 제조 성능을 결합한 합금이 필요합니다. 용접된 프레임 섹션의 경우 해수 노출에 대한 강한 저항이 중요한 경우 5083 및 5086이 자주 선택됩니다. 이 합금은 해양 판 및 용접 구조물, 특히 선체 관련 작업에 널리 사용됩니다.

압출형 6061-T6 앵글은 주로 기계적 고정에 의존하는 내부 프레임, 데크 지지대, 타워 구조, 장비 브래킷 및 구성 요소에 널리 사용됩니다. 다양한 크기로 우수한 강도, 직진도 및 가용성을 제공합니다. 그러나 용접으로 인한 열은 열영향부의 강도를 감소시킵니다. 따라서 6061-T6 앵글은 용접 바로 옆에서 원래의 T6 특성을 유지하는 것처럼 취급해서는 안 됩니다.

이러한 세부 사항은 디자인 결정을 변경합니다. 용접된 6061 프레임은 동일한 재료로 만든 볼트 조립보다 더 큰 각도, 더 짧은 비지지 스팬 또는 더 빈번한 거싯이 필요할 수 있습니다. 프레임이 스프레이 또는 빌지 습기에 노출되면 배수 및 표면 보호와 함께 합금 선택도 고려해야 합니다.

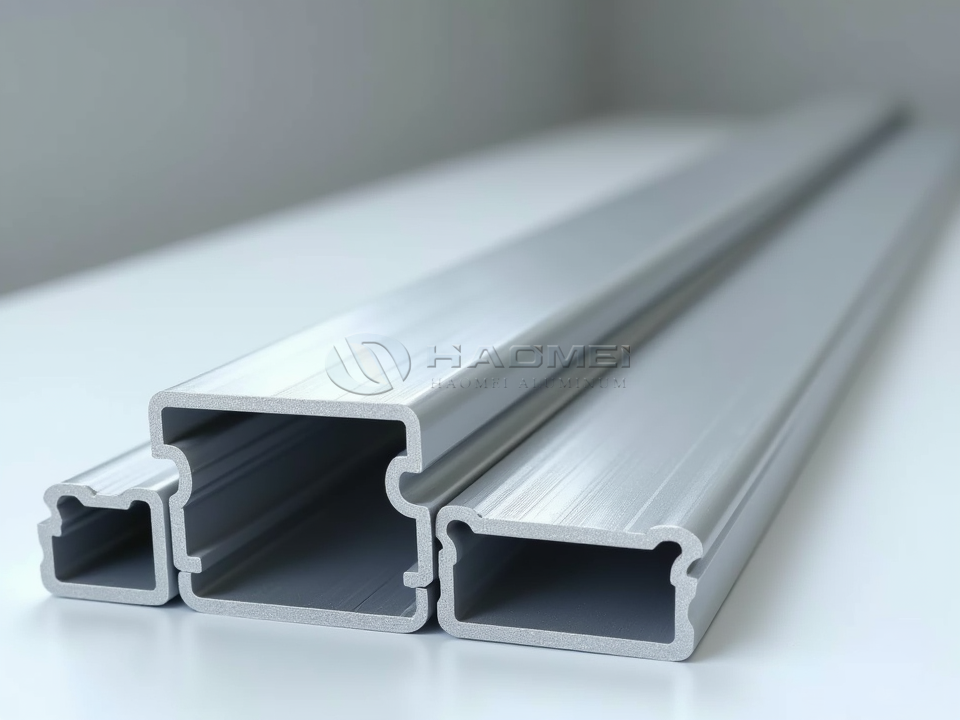

표준 돌출을 사용하는 프로젝트의 경우 해양 알루미늄 앵글 데크 프레임, 가장자리 강화, 장착 구조 및 경량에서 중형 내부 지지대에 대한 실용적인 옵션을 제공합니다. 여러 프로파일 모양을 포함하는 더 넓은 프레임 시스템의 경우, 해양 등급 알루미늄 압출 채널, 플랫 바 및 목적에 맞게 설계된 구조 프로파일과 각도를 맞추는 데 도움이 될 수 있습니다.

크기는 다리 너비와 두께보다 큽니다.

고객들은 다리 치수와 두께만으로 각도를 비교하는 경우가 많습니다. 이러한 크기도 중요하지만 지원되지 않는 범위도 그만큼 중요합니다. 얇고 넓은 각도는 긴 범위에 걸쳐 눈에 띄는 편향을 허용하면서도 상당해 보일 수 있습니다. 반대로, 지지대가 잘 배치된 작은 각도는 매우 효과적으로 수행할 수 있습니다.

해치, 캐비닛, 사물함 및 내부 라이너 주변의 가벼운 프레임의 경우 상대적으로 작은 각도로도 충분할 수 있습니다. 데크 장선, 좌석 기초, 배터리 트레이, 견인 관련 지지대 및 트랜섬 인접 구조물은 반복되는 충격 하중을 받기 때문에 보다 보수적인 크기 조정이 필요합니다.

보트 프레임은 고정된 작업장 조건이 아닌 실제 작동 조건에서 판단되어야 합니다. 승객은 체중을 이동합니다. 보트는 잘게 쪼개진다. 배터리와 연료 탱크는 집중된 부하를 추가합니다. 뚜껑은 수천 번 세게 닫힐 수 있습니다. 모든 사이클은 연결을 조금씩 작동합니다. 목표는 즉각적인 고장을 방지하는 것뿐만 아니라 패스너를 느슨하게 하거나 피로 균열을 일으킬 수 있는 움직임을 제한하는 것입니다.

거셋을 추가하면 단순히 각도 두께를 늘리는 것보다 접합부를 더 효과적으로 개선할 수 있는 경우가 많습니다. 거셋은 더 넓은 영역에 하중을 분산시키고 모서리의 지렛대를 줄입니다. 특히 좌석 베이스, 콘솔 기둥, 레일 지지대, 고하중 브래킷에 유용합니다.

연결은 각도와 마찬가지로 주의를 기울여야 합니다.

연결이 약하면 훌륭한 각도도 실패할 수 있습니다. 용접 조인트는 적절한 청소, 장착 및 용접을 위해 접근할 수 있도록 설계되어야 합니다. 내부 모서리가 빡빡하면 오염이 유지될 수 있고, 너무 큰 용접은 접합부를 항상 개선하지 않고도 열과 뒤틀림을 추가할 수 있습니다. 연속 용접은 방수 또는 하중이 많이 걸리는 영역에 적합할 수 있지만 간헐 용접은 밀봉이 필요하지 않은 곳에서 열 입력을 줄일 수 있습니다.

제거 가능한 구조물, 내부 모듈 또는 용접으로 마감된 표면이 손상될 수 있는 영역에는 기계적 고정이 선호되는 경우가 많습니다. 해양에 적합한 패스너를 사용하고 이종 금속을 분리하십시오. 알루미늄 소재의 스테인리스 스틸 패스너는 틈새와 갇힌 습기로 인해 갈바닉 부식이 발생할 수 있으므로 신중하게 설치해야 합니다. 비전도성 와셔, 실런트, 슬리브 또는 차단재를 사용하면 이러한 위험을 줄일 수 있습니다.

각도 뒤에 물 주머니가 생기지 않도록 하세요. 각도가 젖은 칸막이 내부에 수평 선반을 형성하는 경우 배수 경로를 제공하거나 조인트를 올바르게 밀봉하십시오. 알루미늄의 부식은 개방형 염수 분무보다는 검사가 어려운 곳에 갇힌 정체된 습기로 인해 발생하는 경우가 많습니다.

단순한 완성이 아닌 검사를 위한 구축

가장 강한 보트 프레임은 보트의 절반을 분해하지 않고도 점검 및 정비가 가능한 프레임이기도 합니다. 패스너, 배수 지점, 용접 및 숨겨진 모서리에 접근할 수 있는 적절한 공간을 확보하십시오. 응축수를 모으는 구멍을 막지 마십시오. 노출된 날카로운 모서리를 둥글게 만드십시오. 특히 배선, 호스 및 사람들이 작업 중에 몸을 지탱할 수 있는 구역 근처에 있습니다.

마감 선택은 위치에 따라 다릅니다. 내부 각도는 청소하고 호환되지 않는 재료로부터 분리하는 것만 필요할 수 있습니다. 외부 또는 눈에 잘 띄는 부분은 양극 처리, 분체 코팅 또는 해양 페인트 시스템의 이점을 누릴 수 있습니다. 표면 마감은 건전한 부식 설계를 대체할 수 없습니다. 물은 여전히 ​​배수되어야 하고, 서로 다른 물질은 여전히 ​​분리되어야 합니다.

해양용 알루미늄 앵글은 조용하고 지속적인 작업을 통해 그 가치를 얻습니다. 패널 정렬을 유지하고 취약한 가장자리를 강화하며 출시 이후 오랫동안 프레임이 견고한 느낌을 줍니다. 합금, 방향, 연결 스타일 및 배수 장치를 함께 고려할 때 이 간단한 프로파일은 보트 프레임 구성에서 가장 신뢰할 수 있는 구성 요소 중 하나가 됩니다.
