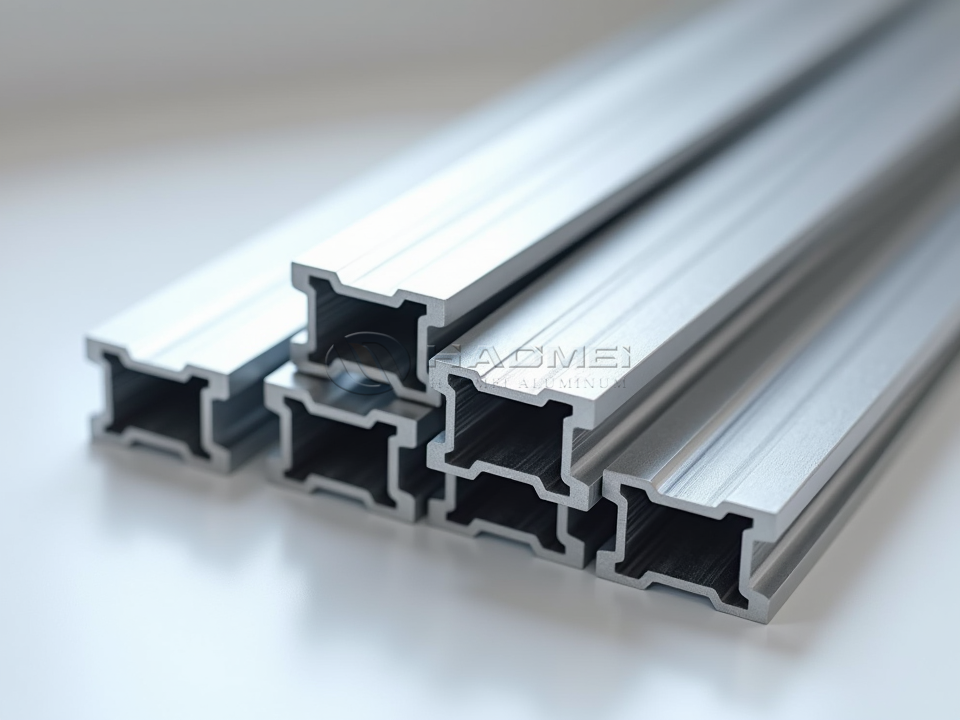

Vigas I de aluminio marino 5083 para diseño de plataformas marinas de servicio pesado

Las vigas en I de aluminio marino 5083 son secciones estructurales diseñadas para instalaciones costa afuera donde la exposición al agua salada, la carga cíclica, el bajo mantenimiento y el control del peso influyen en las decisiones de diseño. Construidas a partir de una aleación de aluminio con alto contenido de magnesio, estas vigas combinan una excelente resistencia a la corrosión del agua de mar con una resistencia y soldabilidad confiables.

Para operadores de plataformas, fabricantes y equipos de ingeniería marina, las vigas 5083 I proporcionan una alternativa práctica a los miembros de acero más pesados ​​en estructuras no primarias y sensibles al peso. Están ampliamente especificados para estructuras de plataformas, pasarelas de acceso, cimientos de equipos, módulos de servicio, torres de escaleras, estructuras de alojamiento, plataformas de aterrizaje y conjuntos de soporte propensos a la corrosión.

Por qué el aluminio 5083 funciona en servicios costa afuera

La aleación 5083 pertenece a la serie 5xxx de aluminio y magnesio. Su contenido de magnesio confiere al material una alta resistencia natural a la corrosión en entornos marinos ricos en cloruros. A diferencia del acero al carbono, no requiere un sistema de pintura pesado simplemente para evitar la formación de óxido rojo. Esto puede reducir el trabajo de recubrimiento, las demandas de inspección y el mantenimiento de por vida en áreas expuestas a la humedad y el rocío del mar.

El perfil en forma de I coloca el material donde contribuye más eficazmente a la rigidez a la flexión: las alas anchas resisten tensiones de tracción y compresión, mientras que el alma soporta cargas de corte. Esta geometría ofrece una relación resistencia-peso favorable para estructuras de tramos largos y estructuras marinas elevadas.

5083 tampoco es tratable térmicamente. Su resistencia se obtiene mediante trabajo en frío controlado y selección de temple, comúnmente H116 o H321 para aplicaciones marinas. Estos templados se seleccionan por su resistencia a la corrosión por exfoliación y su desempeño estable en atmósferas marinas.

Composición química del aluminio marino 5083

El contenido controlado de magnesio, manganeso y cromo del aluminio 5083 respalda la resistencia a la corrosión, la solidez y la estabilidad de la estructura del grano. La composición deberá cumplir con la norma de materiales aplicable, las especificaciones de compra y los requisitos de certificación de fábrica.

Propiedades mecánicas y físicas

Los valores reales varían según el temperamento, el espesor de la viga, la ruta de conformado, las especificaciones y la dirección de la prueba. Las cifras que se muestran son valores de referencia prácticos para los materiales de calidad marina 5083-H116 y 5083-H321. Los cálculos estructurales finales siempre deben utilizar valores certificados y el código de diseño marino vigente.

Dimensiones de la viga y opciones de suministro

Las vigas en I de aluminio marino 5083 se pueden suministrar como secciones estándar o específicas del proyecto, sujetas a la ruta de producción y los requisitos estructurales. Se pueden fabricar configuraciones más grandes como vigas armadas fabricadas utilizando procedimientos de soldadura calificados. Esto permite a los diseñadores adaptar el ancho del ala, la profundidad del alma, el espesor de la pared y el módulo de sección a los casos de carga reales en lugar de depender únicamente de los perfiles existentes.

Beneficios estructurales en comparación con las vigas de acero convencionales

La reducción de peso suele ser la mayor ventaja comercial de las vigas 5083 I. El aluminio pesa aproximadamente un 66 % menos que el acero, lo que permite grandes reducciones en el peso de los módulos, la demanda de grúas, los costos de transporte y las reacciones de soporte. En las modernizaciones costa afuera, esta carga muerta más baja puede hacer posible agregar pasarelas, plataformas para equipos o estructuras de acceso sin un refuerzo importante de la plataforma existente.

El material también proporciona un excelente comportamiento a la corrosión en el aire marino. Una película de óxido formada naturalmente protege la superficie, aunque los detalles correctos siguen siendo esenciales. Las vías de drenaje, la prevención de grietas, el aislamiento eléctrico de metales diferentes y la selección controlada de sujetadores ayudan a preservar el rendimiento a largo plazo.

El aluminio tiene un módulo elástico más bajo que el acero, por lo que se debe prestar especial atención a la deflexión y la vibración. No se debe seleccionar una viga basándose únicamente en su resistencia. El ancho de ala, la profundidad de la viga, los intervalos de arriostramiento y los cálculos de capacidad de servicio adecuados son importantes para los pasillos de personal, los soportes de equipos y las áreas de maquinaria dinámica.

Aplicaciones costa afuera para vigas 5083 I

Las vigas 5083 I se adaptan a una amplia gama de estructuras costa afuera y cercanas a la costa donde la resistencia a la corrosión y el peso de elevación manejable son prioridades.

Para paquetes de estructura completos, las vigas 5083 I se pueden combinar con Vigas en I de aluminio marino en perfiles complementarios y con Barra plana de aluminio marino 5083 para refuerzos, placas de cubierta, soportes y detalles de conexión soldada.

Guía de fabricación y unión

El aluminio 5083 se suelda fácilmente utilizando aleaciones de relleno adecuadas, como 5183, 5356 o 5556, seleccionadas según el diseño de la junta, las condiciones de corrosión y la resistencia requerida posterior a la soldadura. La soldadura MIG se usa ampliamente para secciones estructurales más gruesas, mientras que la soldadura TIG es adecuada para trabajos de precisión y detalles más delgados.

Las zonas de soldadura experimentan ablandamiento porque la aleación gana resistencia mediante el endurecimiento por deformación en lugar del tratamiento térmico. Por lo tanto, los cálculos de diseño deben considerar las propiedades mecánicas reducidas en la zona afectada por el calor. Son esenciales procedimientos de soldadura calificados, preparación limpia de las juntas, aporte de calor controlado y soldadores de aluminio marino capacitados.

Cuando los miembros de aluminio se conectan con acero al carbono, acero inoxidable o materiales que contienen cobre, se debe evitar la corrosión galvánica. Almohadillas aislantes, arandelas no conductoras, selladores, sujetadores revestidos y detalles que protegen del agua se usan comúnmente para interrumpir el contacto eléctrico y reducir la humedad atrapada.

Valor de selección para proyectos de plataformas de servicio pesado

Las vigas en I de aluminio marino 5083 reúnen un peso estructural bajo, una alta resistencia a la corrosión por cloruro, flexibilidad de fabricación y un rendimiento de servicio marítimo confiable. Son especialmente valiosos cuando las expansiones de la plataforma deben permanecer livianas, los sistemas de acceso deben sobrevivir a una exposición agresiva o los conjuntos modulares deben levantarse e instalarse de manera eficiente.

Un sistema de vigas 5083 correctamente diseñado no es simplemente un sustituto más ligero del acero. Es una solución estructural marina especialmente diseñada que puede mejorar la logística de instalación, minimizar el mantenimiento relacionado con la corrosión y respaldar la operación duradera de la plataforma marina.
