5000 シリーズマリングレードアルミニウムシート

5000 シリーズ マリン グレードのアルミニウム シートは、海水環境でも強度、軽量性、信頼性を維持する必要がある船舶に推奨される素材です。主にマグネシウムと合金化されたこのアルミニウムファミリーは、耐食性、溶接性、成形性、構造性能の実用的なバランスを提供します。作業船、漁船、巡視船、フェリー、ヨット、海洋構造物、船舶内装品などに幅広く使用されています。

多くの高強度アルミニウム グレードとは異なり、5000 シリーズ合金は熱処理できません。その強度は、マグネシウム含有量と制御されたひずみ硬化によって向上します。このため、船体メッキ、甲板、客室、隔壁、タンク、および加工部品の材料を選択する際には、H111、H116、H321、H32、H34 などの焼き戻しが特に重要になります。

5000 シリーズ アルミニウムが海上で優れた性能を発揮する理由

海洋環境には、塩化物、湿気、温度変化、振動、機械的衝撃が組み合わされています。適切な金属は、製造が容易であると同時に耐腐食性を備えていなければなりません。 5000 シリーズマリングレードアルミニウムシートは、マグネシウムを豊富に含む組成と安定した表面酸化膜により、これらの要求を満たします。

この材料は空気にさらされると自然に保護酸化層を形成します。海水用途では、5083、5086、5059、5383 などの合金は、正しい焼き戻し、製造方法、メンテナンス方法を使用した場合、一般的な腐食や孔食に対して優れた耐性を発揮します。有利な強度対重量比は、造船設計者が構造の完全性を犠牲にすることなく船体の重量を軽減するのに役立ちます。

より軽量な構造により、船舶の速度、積載量、燃料効率、喫水制御が向上します。また、アルミニウム構造により、大きなパネルをきれいで効率的なアセンブリに溶接することができるため、機械的ファスナーの数が制限され、湿気が溜まる可能性のある場所が減ります。

海洋建設用の一般的な合金

すべての 5000 シリーズ合金が同じ目的を果たすわけではありません。合金の選択は、容器の設計、シートの厚さ、必要な強度、成形半径、認証の必要性、およびサービスの範囲に従う必要があります。最も頻繁に指定されるグレードは、5052、5083、5086、5059、および 5383 です。

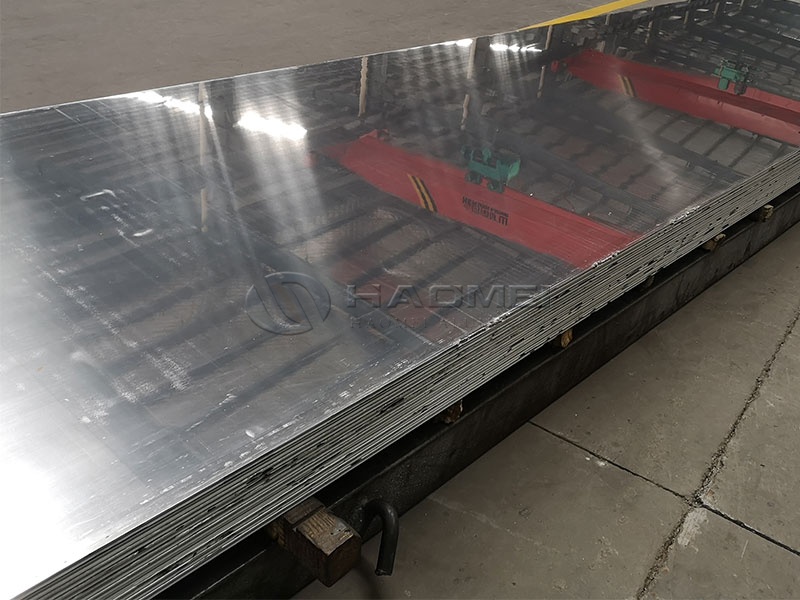

スムーズな曲げときれいな仕上がりが求められる薄肉部品に、 マリン 5052 アルミニウム シート が選ばれることが多いです。非主要構造部品に信頼できる耐食性と良好な加工性を提供します。

重荷重がかかる船体および甲板構造の場合、 マリン 5083 アルミニウム シート は業界で最も確立された選択肢の 1 つです。マグネシウム含有量が高いため、海洋雰囲気や溶接構造物において優れた性能を発揮します。

化学組成とその性能への影響

マグネシウムは、5000 シリーズ海洋アルミニウムの主要な合金元素です。強度の向上と耐食性の向上に貢献します。マンガンは、粒子構造を制御し、靭性をサポートするために添加されることがよくあります。クロムは、応力腐食割れに対する耐性を向上させ、微細構造の安定性を高めるために少量存在する場合があります。

正確な化学的性質は、EN、ASTM、ABS、DNV、LR、またはその他のプロジェクト固有の海洋要件など、選択された合金規格に準拠する必要があります。特に船体プレート、耐圧構造物、およびクラス分けされた船舶については、製造前に認証を確認する必要があります。

材質の選択が重要

焼き戻しは、強度、曲げ応答性、およびサービスの適合性に影響します。 H116 および H321 焼き戻しは、海洋条件下での剥離腐食に対する耐性を向上させるように設計されているため、海水に面する構造プレートに一般的に指定されています。 H111 は、適度な強度と成形能力が必要な場合によく使用されます。 H32 および H34 は、軽量の製造コンポーネントに使用される 5052 シートとして一般的です。

造船所にとっての製造上の利点

5000 シリーズの船舶グレードのアルミニウム シートは、パラメータが厚さと表面の要件に一致している場合、鋸、せん断、ルーター、ウォータージェット、プラズマ、またはレーザーの方法で切断できます。標準的なアルミニウム製造手法を使用して、曲げ、圧延、打ち抜き、機械加工を行うことができます。埋め込まれた鉄粒子が汚れや局所的な腐食を引き起こす可能性があるため、きれいな工具と炭素鋼の汚染から分離することが不可欠です。

溶接は大きな利点です。 MIG および TIG 溶接は海洋構造物に広く​​使用されており、通常はベース合金と使用条件に応じて選択される 5183、5356、または 5556 などの溶加合金が使用されます。溶接により熱影響部のひずみ硬化材料が必然的に軟化するため、接合部の設計では局所強度の低下を考慮する必要があります。経験豊富な製造者は、適切な溶接シーケンス、熱制御、フィッティング、歪み管理を使用して、信頼性の高いアセンブリを製造します。

海洋プロジェクトにおける一般的な用途

5000 シリーズ アルミニウム シートの多用途性は、外殻をはるかに超えています。厚い 5083、5086、5059、または 5383 プレートは、船底、サイドシェル、トランサム、デッキメッキ、縦方向補強材、隔壁、操舵室構造に一般的に使用されます。これらのグレードは、繰り返しの波荷重、衝撃、および継続的な海水接触にさらされる船舶にとって特に価値があります。

5052 シートは、燃料タンク、保管ロッカー、室内パーティション、キャビネット、調理室パネル、電気エンクロージャ、天井パネル、装飾トリムなどの軽量の加工部品に適しています。バランスのとれた成形性により、製造業者は過度の亀裂のリスクを回避しながら、湾曲した部品や折り曲げられた部品を製造できます。

船舶用アルミニウムは、タラップ、浮きドック部品、魚倉、ハッチカバー、上陸用舟艇、旅客フェリー、RIB 支持構造物、巡視船、およびオフショアサービス船にも使用されています。滑り抵抗が重要な歩行面では、デッキ、ステップ、アクセスプラットフォームにトレッドパターンのアルミニウムがよく選ばれます。

購入と品質に関する考慮事項

船舶グレードの性能は、合金名以上のものに依存します。お客様は、必要に応じて、合金、焼き戻し、厚さの公差、幅、長さ、平面度、表面状態、超音波試験要件、およびサードパーティの分類文書を確認する必要があります。重要な船体セクション用のプレートには、ABS、DNV、ロイド レジスター、BV、または CCS などの組織からのクラス認証が必要な場合があります。

適切に保管すると、材料の品質も維持されます。シートは乾燥した状態に保ち、溜まった水か​​ら隔離し、研磨剤による汚染から保護し、清潔な吊り上げ装置を使用して取り扱う必要があります。表面仕上げ、陽極酸化、塗装、または接着を計画している場合は、材料が適切なフライス仕上げで供給されるように、必要な表面状態を早期に指定してください。

5000 シリーズの船舶グレードのアルミニウム シートは、造船所に最新の効率的な船舶のための耐久性のあるプラットフォームを提供します。適切な合金、焼き戻し、製造管理、腐食を意識した設計により、穏やかなマリーナから要求の厳しい沖合航路まで長寿命を実現します。
