耐海水性電子機器冷却ソリューション用の 6061 海洋アルミニウム ヒートシンク プロファイル

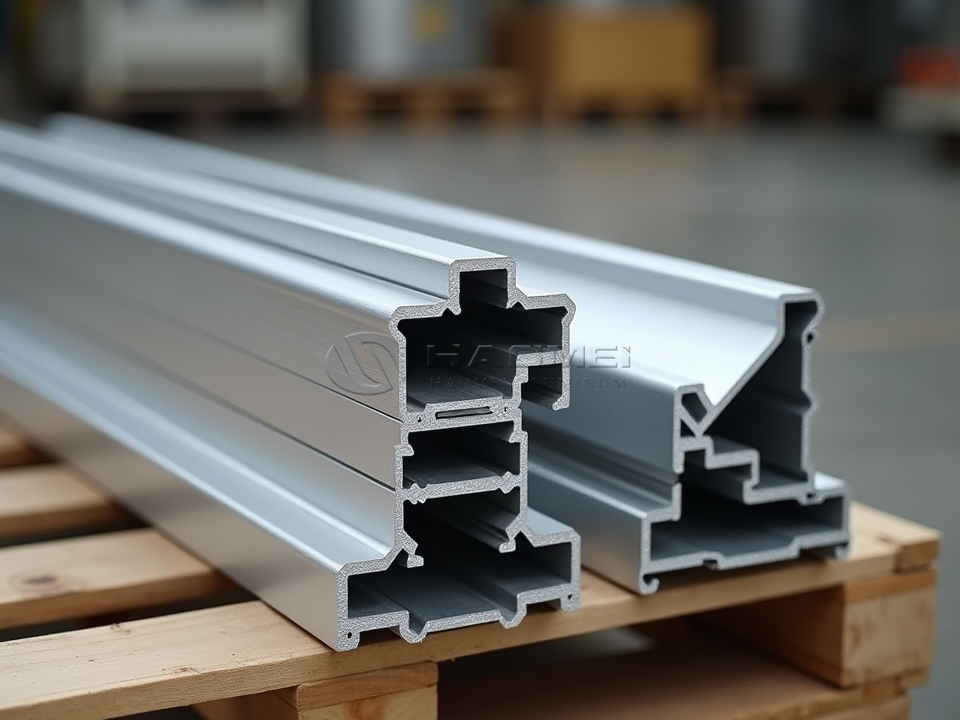

船舶用電子機器は熱だけが原因で故障するわけではありません。熱、塩水噴霧、湿気、振動、異種金属接触が重なると故障します。 6061 海洋アルミニウム ヒートシンク プロファイルは、ハウジング、LED アセンブリ、バッテリー システム、レーダー ユニット、通信機器、ナビゲーション パネル、ドックサイドの電源制御に必要な強度と押出成形の柔軟性を提供しながら、この課題の熱面に対処します。

6061-T6 アルミニウムの実用的な価値は、単に電子部品から熱を奪うことだけではありません。その本当の利点は、単一の押し出しプロファイルが同時にヒートシンク、取り付けレール、保護筐体の壁、ケーブル管理チャネル、および構造部材になることができることです。これにより、部品数が減り、デバイスから移動する空気までのよりクリーンな熱経路が作成されます。

6061 が海洋冷却設計で機能する理由

6061 は、6xxx 系の析出硬化性アルミニウム合金です。マグネシウムとシリコンは熱処理中にケイ化マグネシウムを形成し、機械的強度、機械加工性、溶接性、熱伝導性のバランスの取れた組み合わせを提供します。喫水線より上、または密閉され換気された筐体内に設置される船舶用電子機器の場合、有効な材料の選択肢となります。

熱伝導率は純アルミニウムよりも低いですが、構造的性能ははるかに優れています。このバランスは、ヒートシンクがエンジンの振動、波の衝撃、取り付け荷重、保守アクセスに耐えなければならない場合に重要です。深いフィン、ネジボス、スライドインカバー、ガスケット溝、取り付けフランジを押出ダイの設計に直接組み込むことができます。

複雑な形状を求めるデザイナーにとって、 海洋アルミニウムのカスタマイズされた形状 放熱フィンをチャネルおよび保護取り付け機能と統合できます。このアプローチでは、多くの場合、腐食に敏感な接合部が作成される可能性がある溶接や二次組み立てが回避されます。

材質については注意が必要です。6061 は、永久海水浸漬において 5xxx 船舶用合金の無制限の代替品として扱うべきではありません。 5083 や 5086 などの合金は、一般に、露出度の高い船体構造や継続的に浸漬されるサービスに適しています。 6061 船舶用アルミニウム ヒートシンク プロファイルは、シーリング、コーティング、排水、電気的絶縁、定期的なメンテナンスによって海水への曝露が制御されている場合に、船舶用エレクトロニクス用途で最高のパフォーマンスを発揮します。

典型的なプロファイルパラメータ

実際の機械的値は、壁の厚さ、プロファイルの形状、焼き戻し、試験の方向、および管理される供給規格によって異なります。フィンは真っ直ぐで等間隔に保たれ、取り扱いによる損傷に耐える必要があるため、薄いフィンのプロファイルには特別な押出制御が必要です。

6061アルミニウム合金の化学的性質

この化学的性質により、良好な押出性と T5 または T6 老化に対する安定した応答がサポートされます。銅は意図的に制限されており、6061 が多くの高強度航空宇宙合金よりも優れた腐食挙動を維持するのに役立ちますが、海水設計上の注意は引き続き不可欠です。

ヒートシンクの押し出し材の質別選択

6061-T5 は押出プロセスから冷却され、人工的に時効されます。経済的な生産と簡単な寸法制御により、プロファイルに優れた強度が必要な場合によく選択されます。多くの中型電子機器エンクロージャや LED 冷却システムに適しています。

6061-T6 は、押出後に溶体化熱処理、焼入れ、人工時効処理が施されています。これはより高い強度を提供し、ヒートシンクが構造的負荷を担ったり、重い電子モジュールをサポートしたり、精密機械加工された取り付け面を含む場合に広く使用されています。

6061-T6511は溶体化処理と時効処理後の延伸により応力を緩和しています。この条件は、平坦な接触領域の機械加工、密集した取り付けパターンの穴あけ、または安定した形状の維持が特に重要な場合に指定できます。 T6511 が実際に利用できるかどうかは、プロファイルの寸法とサプライヤーの能力に応じて確認する必要があります。

規格と品質基準

材料と寸法の要件は、アルミニウム合金押出プロファイルについては ASTM B221、合金の化学組成については EN 573-3、機械的特性については EN 755-2、プロファイルの寸法公差については EN 755-9 を通じて指定できます。該当する場合、鍛造アルミニウム製品については ISO 6361 も参照される場合があります。

海洋曝露評価の場合、塩水噴霧試験は ASTM B117 または ISO 9227 に従う場合があります。これらの試験はコーティング システムを比較するのに役立ちますが、浸漬、UV 曝露、隙間の濡れ、温度サイクル、または船舶のガルバニック結合を完全には再現しません。現実的な検証プログラムには、実際の留め具、サーマルインターフェースパッド、ガスケット、筐体コーティング、および使用時に使用される取り付けブラケットを含める必要があります。

腐食を制御した熱設計

優れたフィンを備えたヒートシンクであっても、設置が不十分な場合は早期に腐食する可能性があります。フィンの間や取り付けポケット内に塩水が残らないように、排水経路を開いたままにしてください。塩化物の堆積物が集中する可能性がある、密閉されていない狭い隙間を避けてください。プロファイル設計が許す限り、鋭い内部コーナーの代わりに丸みを帯びたトランジションを使用します。

陽極酸化処理は船舶用 6061 ヒートシンクによく使用されます。約 15 ～ 25 μm の範囲の密封された陽極層により、金属の外観を維持しながら耐大気腐食性を向上させることができます。激しい飛沫ゾーンの場合は、適切な船舶用粉体塗装または多層塗装システムを検討してください。金属と界面の直接接触により電子モジュールからの熱伝達が向上するため、熱界面は通常、コーティングしないままにするか、選択的にマスクする必要があります。

ガルバニック腐食も同様に注意が必要です。銅製バスバー、ステンレス鋼ブラケット、カーボンファイバーパネル、濡れたアルミニウム表面は腐食セルを発生させる可能性があります。非導電性ワッシャー、ガスケットバリア、互換性のあるシーラント、メッキファスナー、または電気絶縁取り付けシステムを使用してください。目標は、単にヒートシンクを保護することではなく、電気筐体全体を保護することです。

押出成形品を冷却ソリューションに変える

最も効果的なのは 船舶用アルミニウムヒートシンクプロファイル 望ましいフィンの外観ではなく、熱負荷から始まります。エンジニアは、消費されるワット数、コンポーネントの最大ジャンクション温度、周囲温度、エアフロー状態、エンクロージャの位置、および塩水暴露レベルを定義する必要があります。自然対流プロファイルでは、フィンが密集すると停滞した空気や塩の堆積物が閉じ込められる可能性があるため、強制空気設計よりも広いフィン間隔が必要になります。

密閉型電子機器の場合、熱はパワー トランジスタまたはバッテリー モジュールからサーマル インターフェイス材料を通ってプロファイル ベースに伝わり、その後外気にさらされたフィンを通って伝わる可能性があります。幅広で平らなベースにより接触面積が向上します。フィンの高さにより表面積が増加しますが、過度に薄いフィンや高いフィンは、押出、機械加工、またはメンテナンス中に曲がる可能性があります。通常、バランスの取れた比率により、より信頼性の高い生産と現場での耐久性が得られます。

したがって、6061 船舶用アルミニウム ヒートシンク プロファイルは、腐食を考慮した構造熱コンポーネントとして最もよく理解されています。適切な焼き戻し、コーティング戦略、押出成形形状、設置隔離により、要求の厳しい海水に隣接する電子機器に効率的な冷却と長い耐用年数を提供できます。
