5052 マリングレードアルミニウムソリッドバーは、塩水噴霧、湿気、洗い流し水、および変化する荷重にさらされるボートデッキサポートシステムの実用的な構造材料です。アルミニウムとマグネシウムの合金から製造されており、軽量、信頼性の高い耐食性、優れた製造特性を兼ね備えています。これは、デッキクロスメンバー、サポートレール、デッキ下の補強材、ハッチフレーム、機器の基礎、および重要ではない構造補強材に広く指定されています。

海洋環境での長期にわたるサービスを求める建設業者にとって、5052 はコスト、腐食性能、作業性のバランスが優れています。熱処理が不可能な合金構造により、多くの高強度アルミニウムグレードよりも曲げや溶接が容易でありながら、成形後に有用な強度を維持できます。

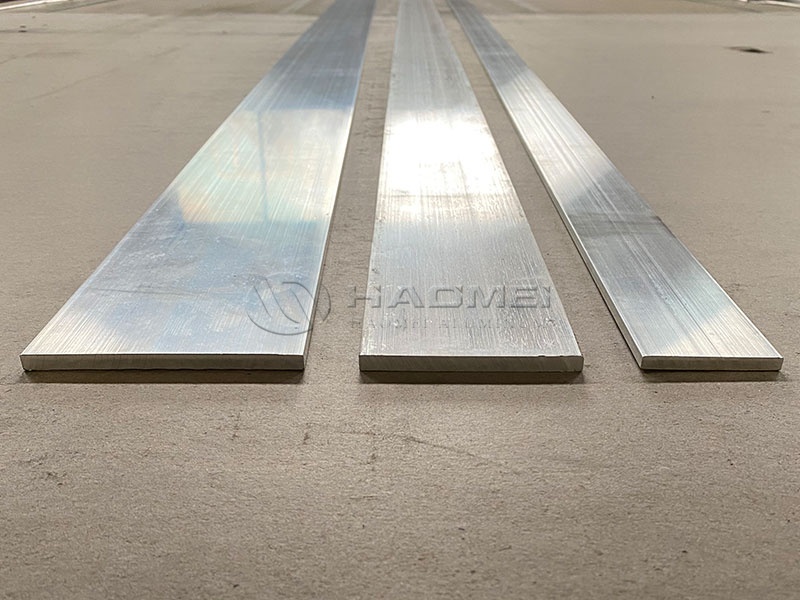

marine aluminum bar

海洋甲板建設における物質的な利点

ボートのデッキは、不必要な船体の重量を追加することなく、歩行者交通、取り外し可能な機器、漁具、保管モジュール、および時折の衝撃荷重を運ぶ必要があります。 5052 アルミニウムのソリッドバーは、スチール構造に伴う質量を軽減しながら、剛性の高いサポートネットワークを作成するのに役立ちます。

性能特性	デッキ支持構造の利点
耐塩水腐食性	マグネシウム含有量は、海洋大気や飛沫領域での使用において信頼性の高い耐性をサポートします。
軽量構造	密度は炭素鋼の約 3 分の 1 であり、積載量と船舶の効率の向上に役立ちます。
良好な溶接性	互換性のある 5xxx シリーズの溶加材を使用した MIG および TIG 溶接に適しています。
成形性	切断、穴あけ、曲げを行って、支持ブラケット、レール、補強部材を製造することができます。
適度な構造強度	極端な高強度の焼き入れを必要としないデッキフレームワークを安定してサポートします。
滑らかで耐久性のある表面	ミル仕上げは直接使用することも、塗装、粉体塗装、海洋保護システム用に調製することもできます。
非磁性体	ナビゲーション電子機器、センサー、特殊な車載機器の近くで役立ちます。

5052アルミニウムは通常の棒鋼とは異なり、赤錆が発生しません。天然の酸化アルミニウム膜が表面に形成され、多くの海洋使用条件で保護を提供します。最高の耐久性を得るには、デッキアセンブリは自由に排水し、海水の堆積物が溜まらないように設計する必要があります。

一般的なボートデッキの用途

5052 ソリッドバーは、平坦、正方形、円形、または長方形の断面として供給できるため、製造業者は荷重経路と接続方法に適合する形状を選択できます。フラットバーは、広範囲のベアリング接触やプレートへの簡単な溶接が必要な場合に特に一般的です。

応用分野	5052 ソリッドバーの一般的な使用法
デッキフレーム	クロスメンバー、エッジレール、中間サポート、バッキングメンバー
歩道システム	トレッドプレート、グレーチング、または複合デッキパネルの下のサポートストリップ
ハッチアセンブリ	ハッチコーミング、内部補強材、ヒンジサポート、およびラッチバッキングバー
コンソールとシートベース	機器基礎の補強レールおよび取付部材
収納コンパートメント	蓋のサポート、内部の仕切り、フレーム、排水路の補強
小型船舶用プラットフォーム	水泳プラットフォームのブレース、搭乗ステップサポート、およびサービスアクセス構造
海洋艤装品	ブラケット、ガード、ケーブルサポート、および取り付けレール

構造物がより高い強度を必要とする場合、または継続的に浸漬されたままになる場合、設計者は代替合金を評価することがあります。ただし、5052 は、中程度の荷重がかかり、耐食性が強く必要とされる加工デッキサポートメンバーにとっては依然として効率的な選択肢です。

化学組成

5052 の化学的性質は、耐食性、溶接性、ひずみ硬化能力を向上させるために制御されています。マグネシウムは主要な合金元素ですが、クロムは応力腐食割れに対する耐性の向上に役立ちます。

要素	組成、重量％
シリコン、Si	最大0.25
鉄、鉄	最大0.40
銅、Cu	最大0.10
マンガン、ミネソタ州	最大0.10
マグネシウム、Mg	2.20-2.80
クロム、Cr	0.15～0.35
亜鉛、亜鉛	最大0.10
チタン、チタン	最大0.15
アルミニウム、アル	バランス

技術仕様

利用可能な寸法と公差は、棒材のプロファイル、ミルの能力、仕上げルート、および該当する購入基準によって異なります。効率的な製造と工場での無駄の削減のために、長さに合わせてカットするサービスが一般的に利用可能です。

パラメータ	代表的な仕様
合金	AA 5052 / EN AW-5052
材料ファミリー	アルミニウム-マグネシウム、5xxxシリーズ
製品形態	ソリッドフラットバー、角棒、角棒、丸棒、特注断面品
共通の気性	O、H32、H34、H36、H38
密度	2.68 g/cm3
融解範囲	約605～650℃
弾性率	約70GPa
熱伝導率	約138W/m・K（25℃）
電気伝導率	約 35% IACS
表面状態	ミル仕上げ、ブラッシュ仕上げ、保護フィルム、または顧客指定の仕上げ
代表的な規格	ASTM B211、ASTM B221、EN 755、EN 573、製品形式による
ドキュメント	ご要望に応じて、ミルテスト証明書、寸法検査、組成検証を行います。

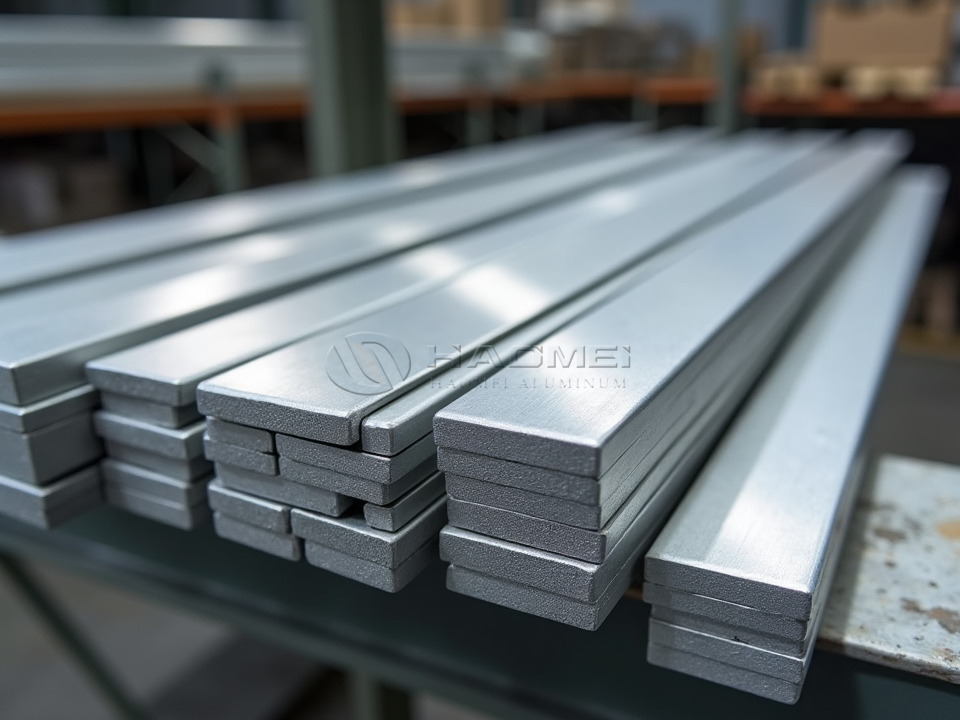

5052 Marine Aluminum Flat Bar

焼き戻しによる機械的性質

焼き戻しの選択は、負荷がかかったときの剛性、製造中の曲げ性、および取り扱い時の損傷に対する耐性に直接影響します。 H32 は強度と作業性の間の有用な中間点を提供するため、デッキサポートによく選択されます。機械的値は断面サイズ、方向、および管理基準によって異なる場合があるため、最終的な設計値を材料証明書と照合して確認する必要があります。

気性	一般的な引張強さ	典型的な降伏強さ	一般的な伸び	製作キャラクター
○	170-220 MPa	65～90MPa	20～25%	厳しい成形や曲げ加工に最適
H32	210～260MPa	130MPa以上	12% minimum	バランスのとれた強度と成形性能
H34	230～280MPa	160MPa以上	10% minimum	たわみや表面損傷に対する高い耐性
H36	250-295 MPa	180 MPa minimum	8% minimum	より強力な成形支持部材に適しています
H38	270-315 MPa	210 MPa minimum	6% minimum	最高のひずみ硬化状態、限られた成形

製作と溶接のガイダンス

5052 マリンアルミニウムソリッドバーは、鋭利な工具と適切な切削潤滑剤を使用してきれいに機械加工されます。デッキフレームの場合は、応力の上昇を防ぎ、保護コーティングをより均一にするために、鋸引きまたは穴あけ後にエッジのバリを除去する必要があります。表面の鉄による汚染を避けるために、アルミニウム専用のブラシと清潔なツールを使用する必要があります。

MIG および TIG 溶接は 5052 構造に広く使用されています。 ER5356 および ER5183 フィラー合金は、エンジニアリング要件と溶接手順の資格を条件として、船舶製造用として一般的に考慮されています。溶接による熱によりひずみ硬化した材料が局所的に焼きなまされるため、熱影響部の強度は元の H 調質母材よりも低くなる可能性があります。デッキサポートの設計では、親バーのテンパー値のみに依存するのではなく、この条件を考慮する必要があります。

機械式ファスナーは慎重に選択する必要があります。濡れた海洋にさらされたステンレス鋼ボルトは、アルミニウムと直接結合すると電解腐食を引き起こす可能性があります。隔離ワッシャー、シーラント、非導電性ガスケット、および排水設備は、このリスクを軽減するのに役立ちます。より広範囲のプロファイルオプションについては、を参照してください。マリングレードのアルミニウムソリッドバー製造された容器構造のためのソリューション。

長寿命のための選択上の考慮事項

設計上の考慮事項	Recommended practice
Section selection	スパン、集中荷重、溶接配置、許容たわみに応じて幅と厚さを選定します。
水の管理	排水路を設け、デッキパネルの下に塩水が溜まる隙間を避けてください。
接合方法	認定されたアルミニウム溶接手順または電気的に絶縁された船舶用ファスナーを使用してください。
表面保護	摩耗、滞水、または異種金属との接触が予想される場合は、互換性のある船舶用コーティングシステムを適用してください。
Temper choice	一般的な製造には H32 を選択するか、成形の必要性が限定され、強度の追加が役立つ場合にはより高い H 調質を選択してください。
品質管理	生産前に合金、質質、寸法、ロットのトレーサビリティ、工場認証をリクエストしてください。
