船内空調および換気用船舶用アルミパイプエルボ

船舶用アルミニウムパイプエルボは、船舶の気流、冷却媒体、凝縮水排水、または補助換気ラインの方向を変更するために使用される設計継手です。これらのエルボは、居住ブロック、エンジンルーム、操舵室、ギャレー換気システム、機械スペース、オフショアモジュール全体に設置され、直線配管が不可能な場所でコンパクトで信頼性の高いルーティングレイアウトを作成するのに役立ちます。

スチール製の継手と比較して、アルミニウム製エルボは構造重量を軽減しながら、湿気の多い海洋大気や塩分を含んだ空気に対して強い耐性を示します。その低密度は、より軽量な HVAC および換気アセンブリによりサポート負荷が軽減され、機内での取り扱いが簡素化される高レベルの設置において特に価値があります。

海洋 HVAC システムにおける機能的役割

船舶用アルミニウム パイプ エルボは、2 つのパイプまたはチューブ セクションを定義された角度 (通常は 45 度または 90 度) で接続します。システムの連続性を妨げることなく、バルクヘッド、ケーブルルート、構造フレーム、機器の基礎、スペースが限られたコンパートメントの周囲に空気や流体を誘導します。

空調および換気サービスの場合、適切に選択されたエルボは安定した空気の流れをサポートし、不必要な圧力損失を最小限に抑え、よりクリーンな設置形状を可能にします。一般に、空気量が多い場合やエネルギー効率が重要な場合には、半径の長いエルボが好まれます。これは、半径が短い継手と比較して、曲げ半径が大きいため乱流が低減されるためです。

船舶用アルミニウムエルボは、円形の換気パイプ、管状の空気移送ライン、復水ライン、および選択された低圧ユーティリティシステムで使用できます。冷媒回路の場合、アルミニウムを選択する前に、圧力、冷媒適合性、接合方法、漏れ制御、および分類要件をシステム設計者が検証する必要があります。

典型的な船舶用途

船内の空調および換気ネットワークは、厳しい条件で稼働します。温度変化、振動、塩分への曝露、エンジンルームの湿度、限られた設置エリアはすべて、フィッティングの選択に影響します。アルミニウム製エルボは、軽量構造と腐食性能が設計上の主要な優先事項である場合に特に適しています。

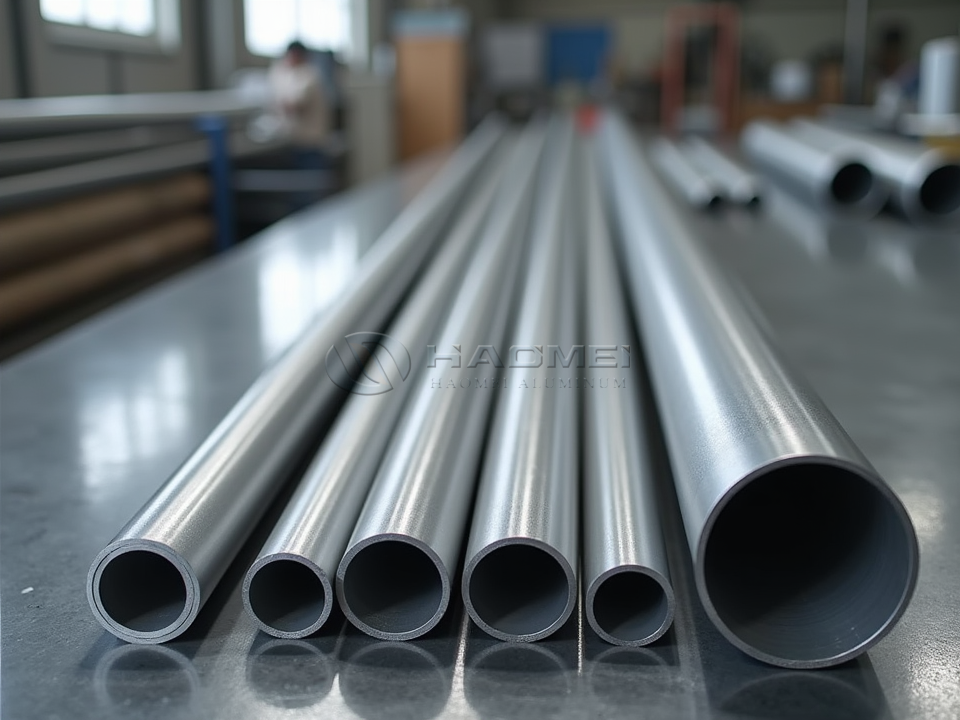

エルボが押出チューブシステムと統合されている場合、合金と壁の厚さを一致させることで、一貫した溶接挙動と機械的性能を維持することができます。互換性のある直線セクションについては、設計者が指定できます。 6061-T6 90 度マリンアルミパイプエルボ 構造的な剛性と寸法の一貫性が必要な構成。

一般的なエルボの形状と寸法オプション

船舶用アルミニウムパイプエルボは、シームレスベントエルボ、溶接加工エルボ、マンドレルベンド、またはセグメント継手として製造できます。適切な構造は、直径、壁の厚さ、使用圧力、曲げ半径、および分類要件によって異なります。

エアハンドリングサービスでは、滑らかな曲げプロファイルが重要です。急激な移行により、乱流、騒音、およびより高い圧力降下が発生する可能性があります。換気流量が大きい場合、より大きな中心線半径と慎重に位置合わせされた接合部が、より効率的なシステム動作に貢献します。

合金の選択と焼き戻し条件

船舶用パイプエルボ用の最も一般的なアルミニウム合金は、6061、6063、5083、および 5052 です。各合金は、成形性、強度、溶接性、および腐食性能の異なるバランスを提供します。

焼き戻しの選択は曲げの品質に直接影響します。 T6 材料は高い強度を提供しますが、焼きなまされた T4 材料と比較して成形性が低下します。したがって、プロジェクトの仕様でより高い最終強度が必要な場合は、半径の小さいエルボを柔らかく焼き戻して曲げ、その後熱処理することができます。また、溶接により、6061 や 6063 などの熱処理可能な合金の熱影響部の強度が低下するため、接合部の設計ではこの状態を考慮する必要があります。

代表的な化学組成

以下の値は、適用されるアルミニウム合金仕様に従った、一般的に参照される最大または公称組成限界です。プロジェクト文書では、常に材料の管理基準を定義する必要があります。

機械的および物理的データ

機械的性質は製品の形状、厚さ、焼き戻し、曲げ方法、溶接条件などにより異なります。示されている数値は、最終的な設計値ではなく、予備選定のための代表的な参考値です。

規格、検査、および設置に関する考慮事項

Marine aluminum pipe elbows may be manufactured in accordance with recognized aluminum product standards and project-specific marine rules.商船や海洋作業では、材料証明書、寸法検査記録、合金識別、トレーサビリティ文書が頻繁に要求されます。

取り付けには、互換性のあるアルミニウムまたは適切に絶縁された固定材料を使用する必要があります。アルミニウムと炭素鋼や銅などの異種金属が直接接触すると、湿気の存在下で電気腐食が促進される可能性があります。非導電性絶縁パッド、適切なコーティング、シールされたジョイント、および耐食性ファスナーがアセンブリの保護に役立ちます。

溶接システムの場合は、適切な溶加合金を使用した TIG または MIG 溶接が一般的に使用されます。溶接領域は、接合前に酸化物、湿気、油、塩による汚染を除去する必要があります。サポートは、長時間の HVAC または換気運転中の熱の移動を考慮しながら振動を制御するように配置する必要があります。

優れた設計の船舶用アルミニウム パイプ エルボは、軽量、耐食性、安定した形状、適応性のある製造を兼ね備えています。適切な合金、焼き戻し、曲げ半径、および接合方法により、最新の船上の空調および換気設備に耐久性のあるルーティング ソリューションを提供します。
