Clôtures et garde-corps en aluminium marin 5083 pour barrières de pont offshore à haute résistance

Les garde-corps offshore sont plus que des éléments de périmètre. Ils constituent la première frontière physique entre le personnel, l'équipement et un environnement marin imprévisible. Sur les ponts des navires, les plates-formes offshore, les passerelles, les passerelles de service et les structures de quai, les clôtures doivent résister aux embruns salés, aux vibrations, à la pression du vent, aux impacts accidentels et au trafic opérationnel continu sans ajouter de poids excessif à la structure.

Les clôtures et garde-corps en aluminium marin 5083 sont conçus pour ce rôle exigeant. Plutôt que de traiter un garde-corps comme un simple assemblage de tubes et de poteaux, les concepteurs offshore peuvent le considérer comme un système léger de transfert d'énergie. La main courante, les rails intermédiaires, les poteaux, les supports et les plaques de base travaillent ensemble pour guider les charges d'impact et latérales dans la structure du pont tout en maintenant une limite de sécurité résistante à la corrosion.

Pourquoi le 5083 fonctionne bien dans les systèmes de barrières offshore

Le 5083 est un alliage aluminium-magnésium non traitable thermiquement de la série 5xxx. Sa résistance vient principalement de sa teneur en magnésium et de son écrouissage, et non du durcissement par précipitation. Cela confère à l'alliage un avantage important pour la fabrication marine : il conserve de fortes performances contre la corrosion dans l'eau de mer et offre un comportement mécanique fiable après formage et soudage lorsqu'il est correctement spécifié.

Pour les barrières de pont offshore, le 5083 est particulièrement utile lorsque la masse structurelle est importante. L'aluminium pèse environ 2,66 g/cm³, soit environ un tiers de l'acier au carbone. Le remplacement des systèmes de protection en acier lourds par des garde-corps 5083 correctement conçus peut réduire les charges sur le pont, améliorer les marges de stabilité du navire, simplifier la manipulation lors de l'installation et réduire la demande en fondations de support.

Sa teneur élevée en magnésium lui confère une forte résistance à la corrosion générale dans les atmosphères marines. Dans les zones d'éclaboussures et les environnements de terrasse chargés de sel, cette résistance permet de réduire l'entretien par rapport aux systèmes en acier non protégés. Cependant, les performances contre la corrosion dépendent toujours de l’évacuation du bruit, de l’évitement des crevasses, des fixations compatibles, du choix du revêtement et de l’isolation électrique des métaux différents.

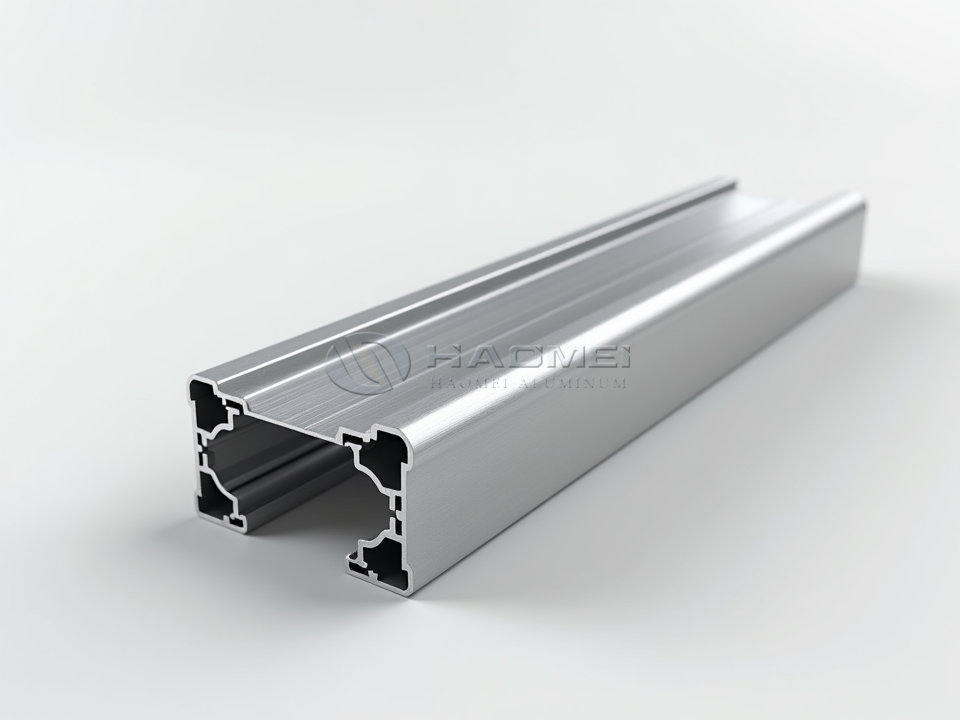

Pour les projets nécessitant des canaux formés, des poteaux fabriqués, des supports personnalisés ou des barrières de sécurité incurvées, Formes personnalisées en aluminium marin peut prendre en charge des configurations de garde-corps qui s'adaptent à la géométrie contrainte du pont sans recourir à des renforts en acier inutiles.

Chimie des alliages d’aluminium marin 5083

La composition du 5083 est soigneusement contrôlée pour équilibrer la résistance, la soudabilité et la résistance à la corrosion par l'eau de mer. Le magnésium est le principal élément de renforcement, tandis que le manganèse et le chrome aident à stabiliser la structure et à améliorer le comportement à la corrosion.

La faible limite de cuivre est particulièrement importante dans les environnements d’eau de mer. Les alliages d'aluminium riches en cuivre peuvent avoir une résistance à la corrosion réduite en cas d'exposition au chlorure, tandis que le 5083 maintient une chimie mieux adaptée aux ponts offshore, aux structures de bateaux, aux passerelles et aux enceintes de sécurité.

Températures et paramètres mécaniques pour la fabrication de garde-corps

La sélection de la trempe doit correspondre au composant du garde-corps et au mode de fabrication. Le 5083-H111 est souvent sélectionné lorsque le pliage, le laminage ou le formage sont importants. 5083-H116 et 5083-H321 sont des trempes marines courantes pour les plaques et les feuilles qui nécessitent une résistance plus élevée ainsi qu'une résistance améliorée à la corrosion par exfoliation. Le H116 est écroui et stabilisé spécifiquement pour le service maritime, tandis que le H321 est écroui et stabilisé avec un traitement thermique contrôlé.

Les valeurs varient en fonction de l'épaisseur du matériau, de la forme du produit et de la norme en vigueur. Les calculs de conception doivent utiliser les valeurs certifiées des essais en usine et le code de conception approuvé par le projet plutôt que les seuls chiffres nominaux.

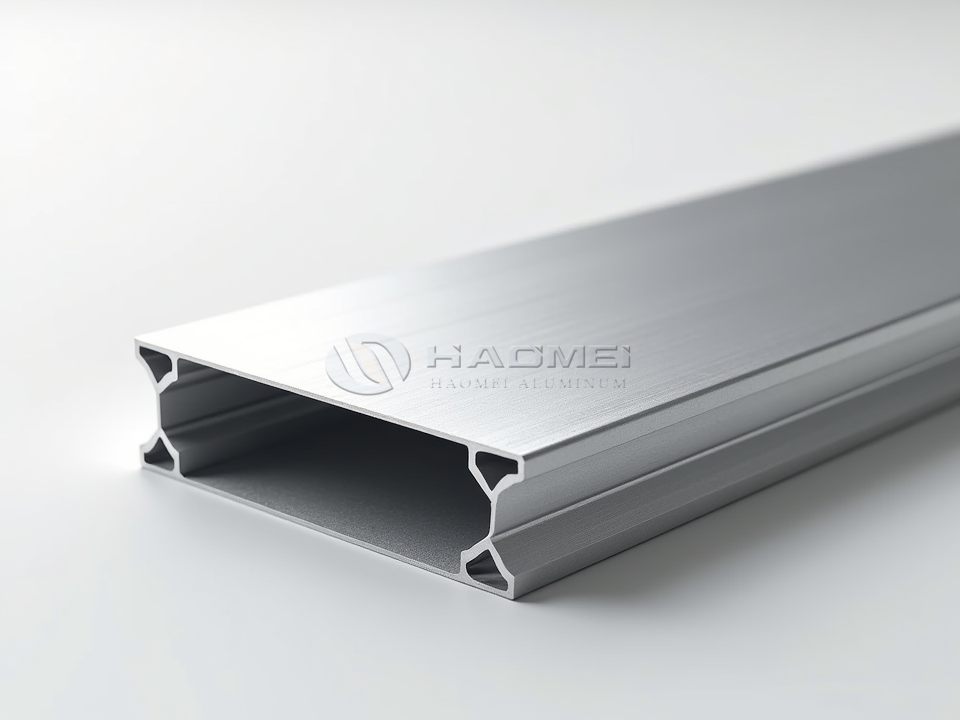

Un point pratique important est que le 5083 est plus couramment fourni sous forme de plaque, de feuille, de section formée ou d'assemblage fabriqué que sous forme d'alliage d'extrusion standard à grand volume. Lorsqu'un garde-corps nécessite une longue géométrie de main courante extrudée, les concepteurs peuvent combiner des poteaux et des goussets en plaques 5083 avec des sections de profilés appropriées de qualité marine. Sélection appropriée Profilés en aluminium de qualité marine permet d'aligner la forme du rail, l'épaisseur de la paroi, les détails de drainage et la méthode d'assemblage avec le cycle de service prévu.

Fonctions de conception au-delà de la protection contre les chutes

Un système de garde-corps 5083 bien conçu peut remplir plusieurs fonctions à la fois. Il crée une limite de prévention des chutes autour des bords du pont et des voies d'accès surélevées. Il guide les mouvements de l’équipage autour de l’équipement. Il protège la tuyauterie, les chemins de câbles, les évents et les machines sensibles contre les contacts accidentels. Il peut également servir de cadre de montage pour des panneaux grillagés, des plinthes, des panneaux de sécurité, des supports d'éclairage ou des portes d'accès amovibles.

Pour les applications offshore, la plinthe mérite une attention particulière. Une barrière peut empêcher une personne de tomber tout en permettant aux outils ou au matériel de glisser du pont. L'intégration d'une plaque de protection en aluminium dans l'ensemble de rail inférieur améliore le contrôle des objets lâchés, en particulier autour des plates-formes de service des turbines, des passerelles dans la salle des machines des navires et des ponts de maintenance surélevés.

L’exposition au vent est un autre facteur de conception. Les panneaux de remplissage solides créent une plus grande charge de vent que les rails tubulaires ouverts ou les clôtures grillagées. Sur les héliports exposés et les élévations supérieures des plates-formes, les conceptions de rails ouverts peuvent réduire la traînée du vent tout en préservant la visibilité et la sécurité. L'espacement des poteaux, l'épaisseur de la plaque de base, la disposition des ancrages et le renforcement du pont doivent être calculés en fonction de la charge latérale, de la charge d'impact et des conditions de vent applicables.

Soudage, fixation et contrôle de la corrosion

Le 5083 présente une excellente soudabilité lorsque des consommables et des procédures appropriés sont utilisés. Les métaux d'apport ER5183 et ER5356 sont fréquemment sélectionnés pour la fabrication du 5083 de qualité marine. L'ER5183 est souvent préféré lorsqu'une résistance une fois soudée plus élevée est requise pour les composants structurels. Le soudage réduit naturellement la résistance à la déformation dans la zone affectée par la chaleur. Les garde-corps doivent donc être conçus en fonction des propriétés une fois soudées plutôt que des valeurs du métal de base uniquement.

Le soudage MIG est courant pour les assemblages de rails de production, tandis que le soudage TIG peut être utilisé pour les sections plus minces, les travaux de détail et les joints sensibles à l'apparence. Les soudures continues ne doivent être appliquées que là où cela est nécessaire, car une longueur de soudure inutile ajoute une distorsion, un apport de chaleur et des fissures potentielles. Smooth transitions, sealed ends where water could enter, and drain holes in hollow members help prevent trapped moisture.

Le contrôle de la corrosion galvanique est essentiel lorsque l’aluminium se connecte à l’acier inoxydable, à l’acier au carbone, aux alliages cuivreux ou à la quincaillerie de pont. Utilisez des coussinets isolants, des bagues non conductrices, des produits d'étanchéité compatibles et des systèmes de fixation isolés si nécessaire. Les fixations en acier inoxydable doivent être sélectionnées avec soin et isolées de la surface en aluminium, en particulier dans les zones constamment humides.

Normes communément référencées pour les applications offshore

Les exigences en matière de matériaux et de fabrication doivent être liées aux spécifications du contrat et à l’autorité maritime ou offshore en vigueur. Les normes fréquemment référencées incluent ASTM B928/B928M pour les tôles et plaques en alliage d'aluminium à haute teneur en magnésium destinées au service maritime, ASTM B209/B209M pour les tôles et plaques d'aluminium, EN 573-3 pour la composition chimique, EN 485 pour les propriétés mécaniques des tôles et plaques et EN 10204 3.1 pour la documentation d'inspection.

Pour la géométrie de protection du personnel et les systèmes d'accès fixes, l'ISO 14122-3 peut être pertinente. Les structures offshore peuvent en outre suivre les règles DNV, les exigences ABS, les spécifications du projet NORSOK, les critères IMO/SOLAS ou les réglementations locales en matière de sécurité au travail. La hauteur approuvée du garde-corps, l'espacement entre les rails médians, les dimensions de la plinthe, la capacité de charge et la disposition des portes doivent être vérifiés par rapport au code applicable à l'installation.

Applications pratiques des barrières de pont 5083

Les clôtures et garde-corps marins en aluminium 5083 conviennent aux navires de ravitaillement offshore, aux bateaux de travail, aux plates-formes flottantes, aux voies d'accès à bord des navires, aux ponts de service FPSO, aux terminaux maritimes, aux jetées, aux passerelles de ferme piscicole, aux structures offshore d'énergie renouvelable et aux zones de maintenance à quai. Leur faible poids est particulièrement avantageux sur les ponts surélevés où chaque kilogramme affecte la charge structurelle.

Les résultats les plus probants proviennent du traitement de la barrière comme un ensemble structurel marin plutôt que comme une réflexion après coup. Spécifiez l'état correct, vérifiez la résistance de la conception soudée, intégrez un drainage et une isolation galvanique, et sélectionnez une géométrie qui correspond à la fois aux besoins de sécurité du personnel et à l'exposition au vent offshore. Une fois ces détails pris en compte, les garde-corps en aluminium 5083 peuvent constituer une limite de pont durable, à haute résistance et nécessitant peu d'entretien pour un service maritime à long terme.
