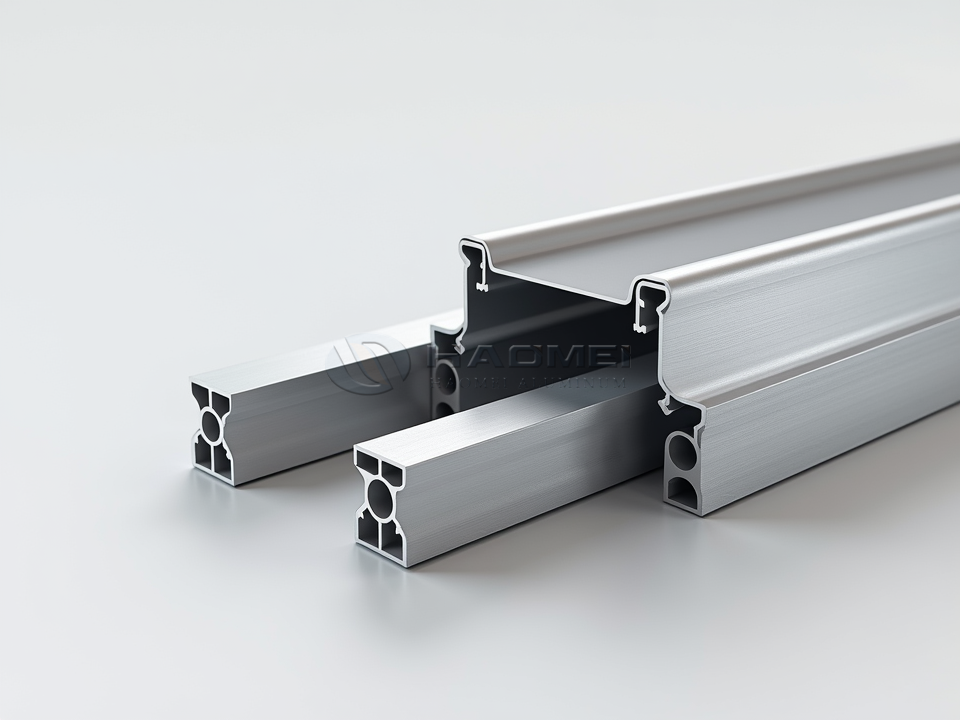

Profil de dissipateur thermique en aluminium marin 6063 pour le refroidissement de l'électronique marine dans des conditions difficiles

L'électronique marine fonctionne dans des conditions qui exposent rapidement les faiblesses de la conception : brouillard salin, humidité, chaleur de la salle des machines, vibrations, exposition aux UV et débit d'air restreint. UN Profil de dissipateur thermique en aluminium marin 6063 fournit une solution de gestion thermique légère et extrudée qui évacue la chaleur des composants électroniques et la libère à travers une structure à ailettes de grande surface.

Utilisés correctement, les profilés en aluminium 6063 aident à stabiliser les températures de fonctionnement des écrans de navigation, des modules radar, des équipements de communication, des pilotes d'éclairage LED, des systèmes de gestion de batterie, des convertisseurs de puissance, des unités sonar et des armoires de commande. L'alliage combine une conductivité thermique pratique avec une excellente extrudabilité, une qualité de surface lisse et une forte réponse à l'anodisation.

Pourquoi l'aluminium 6063 fonctionne-t-il pour les dissipateurs thermiques marins

Le 6063 est un alliage Al-Mg-Si largement sélectionné pour les extrusions de précision. Sa teneur équilibrée en magnésium et en silicium permet au matériau d'être extrudé en ailettes fines et rapprochées, en canaux de montage intégrés, en rainures de gestion des câbles et en sections transversales complexes qui seraient coûteuses à usiner à partir d'un matériau solide.

Pour les équipements de contrôle thermique marin, le profilé remplit plusieurs fonctions à la fois :

Un dissipateur thermique ne crée pas de refroidissement à lui seul. Il déplace la chaleur d’une source concentrée vers une surface plus grande où l’air peut l’évacuer. Le résultat thermique final dépend de la géométrie des ailettes, de la vitesse du flux d'air, de la disposition du boîtier, de la qualité du contact avec la source de chaleur, de la température ambiante, du type de revêtement et de l'orientation de montage.

Composition chimique de l'aluminium marin 6063

Les limites chimiques de la norme EN AW-6063 sont conçues pour produire une finition extrudée fine et une réponse fiable au vieillissement. Les valeurs indiquées sont des limites maximales ou de plage spécifiées typiques en fonction du poids.

Le système Mg-Si forme des précipités fortifiants lors du vieillissement artificiel. Cela permet une résistance mécanique utile tout en conservant le comportement favorable de formage et d'extrusion de l'alliage.

Conditions de trempe et propriétés mécaniques

Les profils de dissipateur thermique sont généralement fournis dans les états T5 ou T6. Le T5 est refroidi à partir d'un processus de mise en forme à température élevée et vieilli artificiellement. Le T6 est traité thermiquement, trempé et vieilli artificiellement. Les valeurs réelles varient en fonction de l'épaisseur du profil, de la géométrie et de la norme applicable.

Pour les dissipateurs thermiques à ailettes fines, le T5 constitue souvent un choix pratique car il permet une production par extrusion efficace et une bonne cohérence dimensionnelle. T6 ou T66 peuvent être préférés lorsque le profilé comprend des pieds de montage porteurs, des sections filetées ou de longues portées non supportées.

Données thermiques et physiques

Géométrie du profil pour une dissipation thermique efficace

Un dissipateur thermique marin doit être conçu en fonction de la charge thermique réelle plutôt que sélectionné uniquement en fonction de ses dimensions externes. Les ailettes hautes et fines augmentent la zone de convection mais peuvent perdre en efficacité si elles sont trop rapprochées, en particulier dans des armoires scellées ou dans un air chargé de sel. Un espacement plus large des ailettes favorise la convection naturelle et simplifie le nettoyage, tandis que des ailettes plus denses peuvent bien fonctionner avec un flux d'air forcé contrôlé.

Une finition anodisée noire est fréquemment sélectionnée pour les dissipateurs thermiques exposés. Il fournit une couche d'oxyde durable, améliore le transfert de chaleur radiative par rapport à l'aluminium brut brillant et donne un aspect professionnel à faible éblouissement. En cas d'exposition sévère au sel, la continuité du revêtement, la couverture des bords, le drainage et l'isolation des fixations sont aussi importants que les spécifications du revêtement lui-même.

Pour les systèmes qui nécessitent des fonctionnalités thermiques et mécaniques intégrées, un Profil de dissipateur thermique en aluminium marin peut être conçu avec des fentes de montage, des couvercles de protection, des guides internes et des dispositions d'ailettes personnalisées dans la même extrusion.

Applications marines

Les extrusions de dissipateur thermique 6063 conviennent aux modules extérieurs protégés, aux équipements de timonerie, aux systèmes de contrôle des espaces de machines et aux armoires marines ventilées. Les applications typiques incluent :

Normes et exigences de qualité

Les profils de dissipateur thermique doivent être fournis avec des normes appropriées à l'extrusion, à la chimie des matériaux, aux tolérances dimensionnelles et à l'installation marine prévue. Les spécifications du projet peuvent également exiger des tests de corrosion et des dossiers d'inspection traçables.

Pratiques d'installation pour des conditions difficiles

Un transfert de chaleur efficace commence à l'interface entre l'appareil électronique et la base en aluminium. Utilisez un tampon thermique compatible, de la graisse thermique ou un matériau à changement de phase pour réduire les entrefers. Appliquez une pression de montage uniforme et gardez la surface de contact propre, plate et exempte de rayures profondes.

Les installations marines nécessitent également un assemblage sensible à la corrosion. Isolez les composants en acier inoxydable, en cuivre et en métaux différents là où une exposition galvanique est possible. Utilisez des rondelles, des produits d'étanchéité ou des barrières non conductrices appropriés, prévoyez des chemins de drainage pour éviter l'eau salée emprisonnée et évitez de sceller un module à haute température à l'intérieur d'une enceinte non ventilée, à moins que l'enceinte elle-même ne soit conçue comme surface rayonnante de chaleur.

Une solution pratique en aluminium pour le contrôle thermique marin

Un profil de dissipateur thermique en aluminium marin 6063 combine un transfert thermique efficace, un faible poids, une capacité d'extrusion complexe et une finition attrayante résistante à la corrosion. Avec l'espacement des ailettes, la trempe, le revêtement et la méthode d'installation appropriés, il aide les équipements électroniques marins à fonctionner de manière plus cohérente par temps chaud, exposition au sel, vibrations et cycles de service exigeants.

La conception d'extrusion personnalisée réduit également les étapes d'assemblage en combinant des ailettes de refroidissement, des caractéristiques de montage, des bords de protection et des détails d'acheminement des câbles dans un seul profilé en aluminium durable.
