Coude en aluminium pour le refroidissement de l'eau marine et le contrôle de la température

Un coude en aluminium pour le refroidissement de l'eau marine et le contrôle de la température est un raccord de tuyauterie de précision utilisé pour rediriger l'eau de mer, l'eau douce, les mélanges de glycol et les circuits d'eau réfrigérée dans les navires et les équipements offshore. Il est conçu pour un routage compact, un débit stable, une résistance à la corrosion et des performances fiables dans des environnements marins difficiles où les vibrations, le brouillard salin et les cycles de température sont des conditions de fonctionnement constantes.

Par rapport aux coudes en acier, les coudes marins en aluminium réduisent le poids du système, simplifient la fabrication avec des canalisations en aluminium et aident à prévenir les décalages galvaniques lorsqu'ils sont installés avec des échangeurs de chaleur, des réservoirs, des collecteurs et des structures de refroidissement intégrées à la coque en aluminium. Pour les salles des machines, le refroidissement des batteries, les boucles CVC, les unités de propulsion et les refroidisseurs d'huile hydraulique, le coude doit offrir plus qu'un changement de direction ; il doit préserver l’efficacité du débit et l’intégrité de l’étanchéité à long terme.

Fonction du produit dans les circuits de refroidissement marins

Les systèmes de refroidissement marins nécessitent souvent un acheminement serré des tuyaux autour des moteurs, des cloisons, des pompes, des crépines, des échangeurs de chaleur et des machines de pont. Les coudes en aluminium sont installés là où les tuyaux droits ne peuvent pas passer directement à travers l'espace disponible. Les angles de courbure courants incluent 45 degrés, 60 degrés, 90 degrés et 180 degrés, les coudes à 90 degrés étant le plus fréquemment utilisés dans les configurations de refroidissement compactes.

Un coude en aluminium correctement fabriqué réduit la perte de pression, limite les turbulences et permet une vitesse constante du liquide de refroidissement. Dans les circuits de contrôle de la température, un débit stable permet d'éviter les points chauds, de protéger les équipements sensibles et d'améliorer l'efficacité du transfert de chaleur entre les échangeurs et les refroidisseurs.

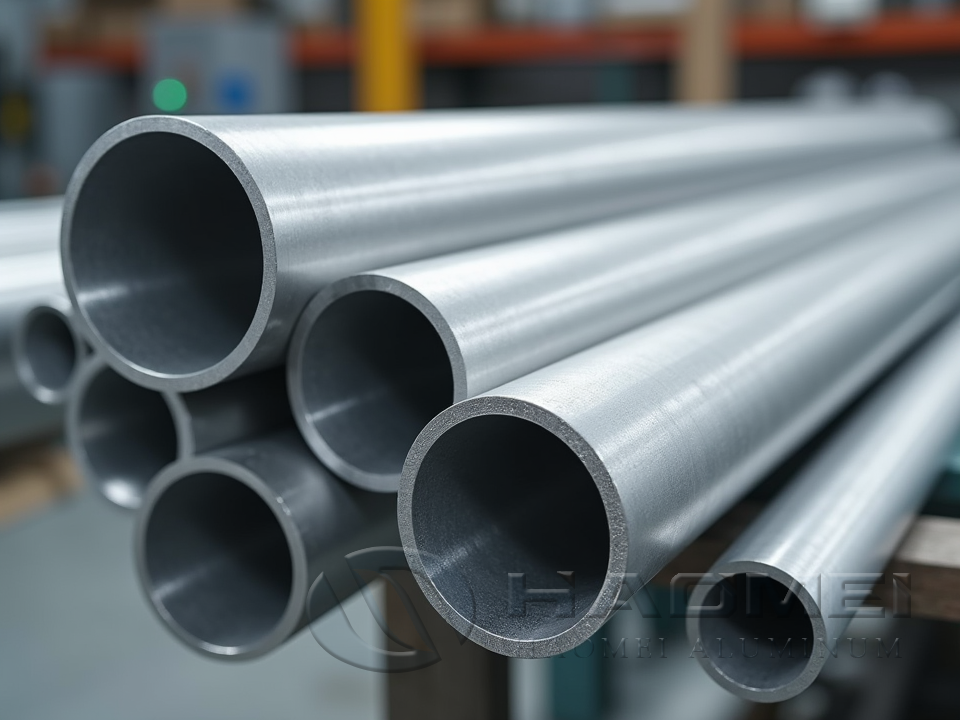

Pour les projets nécessitant des tuyauteries et raccords en aluminium assortis, le Coude de tuyau en aluminium marin à 90 degrés 6061-T6 est souvent sélectionné pour le refroidissement des moteurs, la circulation de l'eau de mer et les assemblages de tuyauteries marines modulaires.

Principales caractéristiques du produit

Applications typiques

Sélection d'alliage recommandée

Différents systèmes de refroidissement marins nécessitent différents équilibres en termes de résistance, de résistance à la corrosion, de soudabilité et de performances de formage. Les choix les plus courants sont les alliages d’aluminium 6061, 6063, 5083 et 5086.

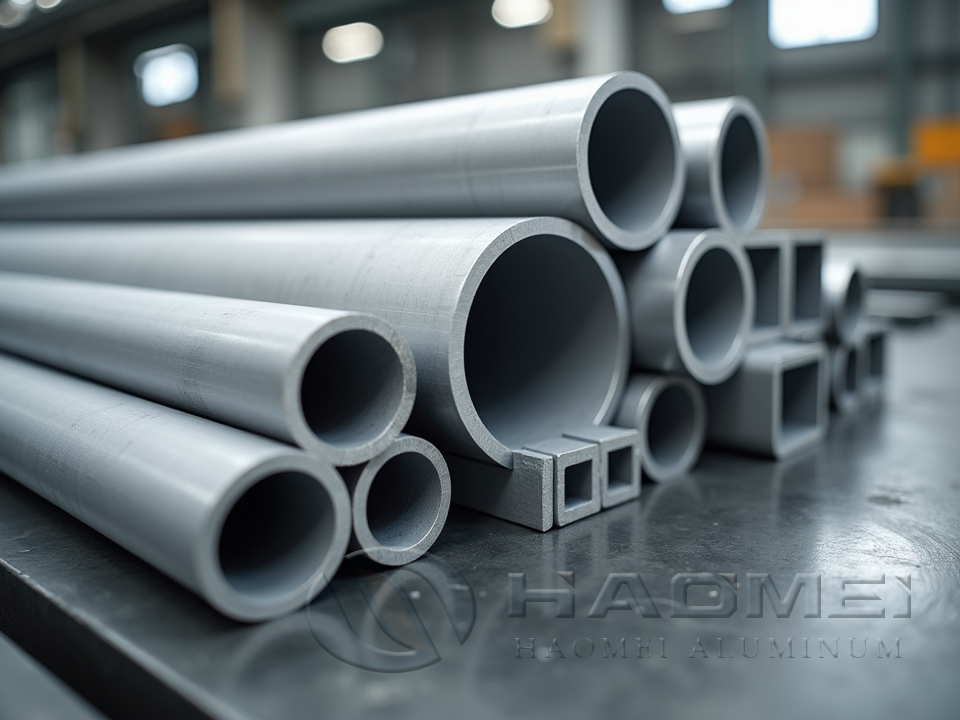

Pour les coudes fabriqués à haute résistance, le 6061-T6 est populaire car il s'usine proprement, se soude bien et offre des performances mécaniques fiables. Pour une exposition sévère à l'eau de mer, les 5083 et 5086 offrent une plus grande résistance à la corrosion marine, en particulier lorsque le soudage et la préparation de la surface sont soigneusement contrôlés.

Référence de composition chimique

Les limites chimiques peuvent suivre les spécifications ASTM, EN, ABS, DNV, LR ou celles du projet client. La certification peut être fournie selon les exigences d'achat.

Spécifications techniques

Guide des propriétés mécaniques

Les valeurs réelles dépendent de la taille du produit, de la méthode de formage, du traitement thermique et de la norme applicable. Pour les systèmes sous pression, la pression admissible doit être calculée en fonction du diamètre du tuyau, de l'épaisseur de la paroi, de l'efficacité des soudures, de la température du fluide, du facteur de sécurité et des exigences de classification.

Considérations de conception pour une utilisation marine

Dans la mesure du possible, les coudes en aluminium doivent être associés à des séries d'alliages identiques ou compatibles. Le contact de métaux mixtes avec l'acier inoxydable, l'alliage de cuivre ou l'acier au carbone doit être isolé à l'aide de joints, de manchons, de revêtements ou de raccords diélectriques. Cela réduit le risque de corrosion galvanique, en particulier dans les cales humides et les zones de pulvérisation d'eau de mer.

La douceur de la surface interne est importante dans les circuits de refroidissement. Un cordon de soudure excessif, des transitions brusques ou des courbures sous-dimensionnées peuvent augmenter les turbulences et réduire l'efficacité de la pompe. Les coudes à long rayon sont préférés lorsque la stabilité du débit est critique, tandis que les coudes à court rayon sont utiles lorsque l'espace d'installation est limité.

Pour le service en eau de mer, une protection de surface est recommandée. L'anodisation peut améliorer la dureté de la surface et le comportement à la corrosion, tandis que les revêtements époxy ou en poudre marine ajoutent une barrière de protection dans les environnements agressifs. Les zones soudées doivent être nettoyées après la fabrication pour éliminer l'oxyde, la contamination et les résidus corrosifs.

Formes disponibles et fabrication sur mesure

Les coudes en aluminium peuvent être fournis sous forme de raccords individuels ou dans le cadre d'un module de tuyaux de refroidissement préfabriqué. Les assemblages personnalisés peuvent inclure des sections de tuyaux droits, des réducteurs, des brides, des supports, des orifices de vidange, des bossages de capteurs, des extrémités de cordon de tuyau ou des collecteurs soudés.

Contrôle qualité et tests

Les coudes en aluminium marin doivent être inspectés avant expédition pour confirmer la précision dimensionnelle, l'état de surface, la qualité de l'alliage et la qualité du formage. Pour les coudes soudés, l’apparence et la pénétration de la soudure sont particulièrement importantes. Des tests de pression, des tests par ressuage, des tests radiographiques ou des tests par ultrasons peuvent être organisés pour les systèmes de refroidissement critiques.

Informations de commande

Pour recevoir un devis rapide et précis, les clients doivent fournir la qualité de l'alliage, la trempe, le diamètre extérieur, l'épaisseur de paroi, l'angle de courbure, le rayon, la connexion d'extrémité, la finition de surface, le fluide de travail, la pression de conception et la certification marine requise. Les dessins, les modèles 3D ou les photos d'installation aident à confirmer les détails de l'aménagement et à réduire le temps de modification pendant la construction ou le radoub du navire.

Un coude en aluminium pour le refroidissement de l'eau marine et le contrôle de la température offre un équilibre pratique entre faible poids, résistance à la corrosion, performances thermiques et flexibilité de fabrication. Avec l'alliage, la géométrie de courbure, le traitement de surface et le plan d'inspection appropriés, il devient un composant fiable pour les systèmes de refroidissement efficaces des navires, des petits bateaux de travail aux plates-formes marines hybrides avancées.
