Coude de tuyau en aluminium marin pour le soulagement de la pression des pipelines offshore

Un coude de tuyau en aluminium marin utilisé dans la décompression des pipelines offshore est plus qu'un connecteur plié. Il s'agit d'un composant compact dans le sens du flux conçu pour guider les flux de décharge soudaine, de flux de dérivation, de fluides de ventilation ou de sortie de soupape de sécurité à travers un chemin contrôlé. Sur les plates-formes offshore, les modules FPSO, les bateaux de travail, les patrouilleurs et les équipements énergétiques côtiers, l'espace est limité et la corrosion ne s'arrête jamais. Un coude en aluminium correctement sélectionné aide la ligne de secours à rester légère, propre, accessible et résistante à l'exposition marine.

En service de décompression, le coude ne remplace pas une soupape de surpression, un disque de rupture ou un dispositif de contrôle. Son travail consiste à soutenir le tracé de la tuyauterie après le début de l'événement de pression : rediriger le débit, réduire les contraintes de configuration, protéger les équipements à proximité des décharges directes et aider la conduite à atteindre un évent, une torchère, une vidange ou un point de retour sûr.

Conçu pour un routage rapide dans les environnements d'eau salée

Les canalisations offshore de décompression traversent souvent des châssis de châssis étroits, des pénétrations de pont, des salles de pompes, des zones de manutention de carburant, des conduites de service d'eau de mer et des modules de services publics. Les coudes en acier peuvent fournir de la résistance, mais ils ajoutent du poids et nécessitent souvent des systèmes de revêtement plus lourds. Les coudes marins en aluminium sont attrayants là où la réduction du poids, la résistance à la corrosion et l'installation rapide sont importantes.

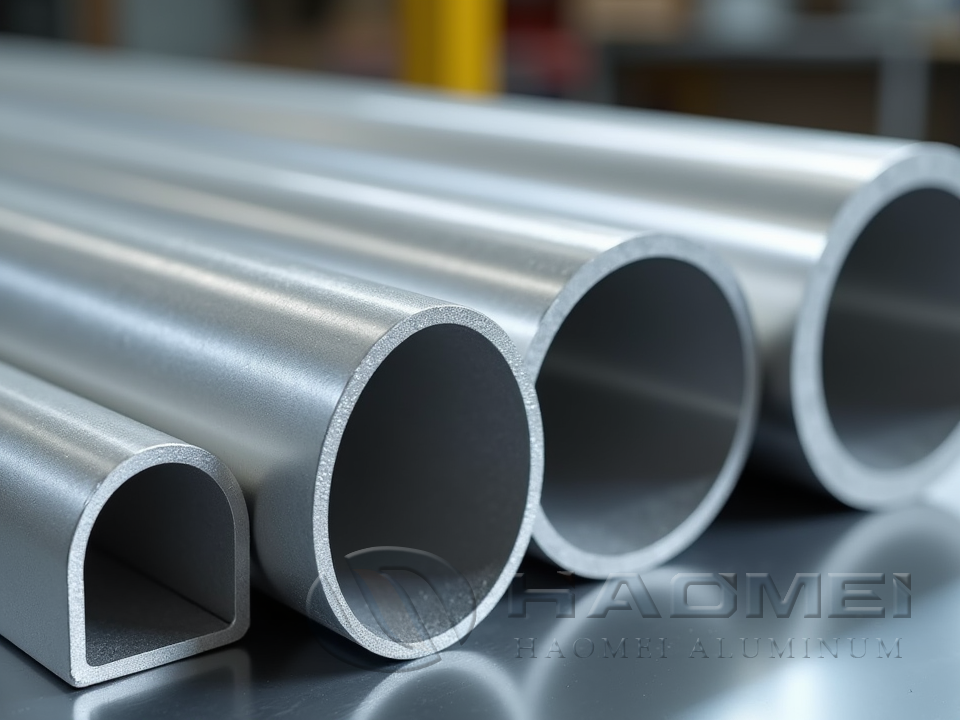

Un coude de tuyau en aluminium marin peut être fabriqué à partir d'alliages à haute résistance des séries 5xxx ou 6xxx, en fonction de la classe de pression, du plan de soudage et de l'exposition à la corrosion. Pour les systèmes faisant face à l'eau de mer, les 5083 et 5086 sont largement utilisés en raison de leur excellente résistance aux attaques de l'eau salée et de leurs excellentes performances de soudage. Pour les ensembles de décompression usinés ou extrudés avec précision, le 6061-T6 est souvent sélectionné pour son équilibre entre résistance, disponibilité et qualité d'usinage. Les clients comparant les coudes avec des sections de tuyaux droites font souvent correspondre les sources Tubes en aluminium de qualité marine pour maintenir un comportement métallurgique et de soudage cohérent sur toute la ligne.

Fonctionnalités pratiques que les clients remarquent en premier

L’avantage le plus visible est le poids. L'aluminium a une densité d'environ un tiers de celle de l'acier au carbone, ce qui peut réduire la charge supérieure de la plate-forme, simplifier l'installation et réduire les efforts de manipulation pendant la maintenance. Sur les colis offshore modulaires, chaque kilogramme économisé contribue à améliorer le transport, le levage et l’accès au service.

Le deuxième avantage est la performance contre la corrosion. L'aluminium marin forme un film d'oxyde stable qui aide à résister au sel atmosphérique, à l'humidité des zones d'éclaboussures et à de nombreux environnements d'utilité marine. Lorsqu'il est associé à une sélection d'alliage appropriée, une conception de drainage, une isolation des métaux différents et un traitement de surface approprié, le coude peut offrir une longue durée de vie avec moins de complexité de revêtement.

Le troisième avantage est le contrôle des flux dans un espace limité. Un coude à 45 degrés, 90 degrés ou à rayon personnalisé permet à la tuyauterie de décharge de tourner autour des éléments structurels, d'éviter les passages piétons et de diriger l'évacuation loin des zones sensibles. Les surfaces internes lisses réduisent les turbulences par rapport aux joints rugueux ou mal ajustés, contribuant ainsi à préserver les calculs de chute de pression prévisibles.

Paramètres techniques typiques

Pour les projets utilisant une géométrie de pliage standardisée, le Coude de tuyau en aluminium marin à 90 degrés 6061-T6 est un choix pratique pour un routage compact, un usinage propre et un assemblage fiable dans des systèmes marins protégés ou convenablement traités.

Sélection des alliages et caractéristiques chimiques

La sélection de l'alliage d'aluminium doit respecter le fluide, l'emplacement, la méthode de soudage, la pression de conception et les exigences réglementaires. Le tableau donne les gammes de composition typiques pour les matériaux courants des coudes en aluminium marins. Les valeurs finales doivent être confirmées par le certificat de l'usine.

Pour les canalisations directes d'eau de mer ou de décharge de zone d'éclaboussure, les modèles 5083 et 5086 sont généralement préférés. Pour les ponts secs, les retours hydrauliques, les purgeurs d'air, les auxiliaires de refroidissement ou les voies de décompression protégées, le 6061-T6 peut être très efficace lorsque l'isolation galvanique et la protection des surfaces sont correctement gérées.

Performances dans les conduites de décompression

Les événements de décompression peuvent créer une accélération soudaine du débit, des vibrations, de l’énergie acoustique et une force de réaction. Le coude doit donc être traité comme une partie du système technique et non comme un simple accessoire. L'épaisseur de la paroi, le rayon de courbure, le type de joint, l'espacement des supports et la direction de décharge en aval influencent tous la fiabilité.

Les coudes à long rayon sont souvent choisis là où la perte de pression doit être contrôlée. Les coudes à rayon court sont utiles lorsque l'espace est extrêmement limité, mais ils peuvent augmenter les turbulences et les contraintes locales. Pour la tuyauterie de sortie des soupapes de décharge, les concepteurs calculent souvent la contre-pression pour garantir que la soupape fonctionne dans ses limites nominales. Un coude en aluminium plus lisse avec une géométrie précise permet de maintenir des calculs cohérents entre la conception et l'installation.

L’aluminium étant plus léger et plus flexible que l’acier, les supports de tuyaux doivent être placés avec soin. Les matériaux de serrage, les coussinets isolants et les revêtements non conducteurs aident à prévenir le frottement et la corrosion galvanique. Lorsque le coude se connecte à des composants en acier inoxydable, en acier au carbone, en alliage de cuivre ou en titane, des joints et manchons d'isolation sont fortement recommandés.

Qualité de fabrication et détails de fabrication

Un coude en aluminium marin fiable commence par une matière première contrôlée. Les tubes ou tuyaux doivent être vérifiés pour l'alliage, l'état, le diamètre, l'épaisseur de paroi et l'état de surface avant le pliage ou le formage. Pendant la fabrication, le pli doit rester lisse, sans plis profonds, aplatissement, fissures ou amincissement marqué au niveau du rayon extérieur.

Les coudes soudés nécessitent une préparation propre des joints. L'oxyde d'aluminium, l'huile, l'humidité et la contamination de l'atelier peuvent provoquer une porosité ou un manque de fusion. Pour les assemblages de décompression marins, le soudage TIG ou MIG avec un alliage d'apport approprié est courant. Les charges de la série 5xxx sont souvent utilisées avec le 5083 ou le 5086, tandis que le 4043 ou le 5356 peuvent être sélectionnés pour le 6061 en fonction de la résistance, de l'environnement de corrosion et de la méthode de finition.

La précision dimensionnelle est également importante. Même une petite erreur angulaire peut déplacer une sortie de décharge vers une passerelle, un chemin de câbles, une cloison ou un équipement rotatif. Les contrôles de qualité comprennent généralement la mesure de l'angle, le contrôle de l'ovalité, l'équerrage des extrémités, l'inspection des murs et la vérification de l'aménagement.

Applications sur les équipements offshore et marins

Les coudes de tuyaux en aluminium marins sont utilisés dans la tuyauterie de décompression et de sécurité auxiliaire dans de nombreux environnements offshore. Ils conviennent aux conduites de décharge des soupapes de décharge sur les patins de pompe, aux groupes de compresseurs d'air, aux groupes hydrauliques, aux modules de transfert de carburant, aux systèmes de refroidissement à l'eau de mer, aux conduites de support de gaz inerte, aux systèmes de dérivation des drains de pont, aux évents liés au ballast et aux voies de contournement d'urgence.

Sur les plates-formes offshore, ils aident à guider le flux de secours à travers les zones structurelles encombrées tout en maintenant le poids des modules à un faible niveau. Sur les navires FPSO et FSO, ils sont utiles dans les modules utilitaires supérieurs et les systèmes de services marins où la résistance à la corrosion et l'accès pour la maintenance sont des préoccupations majeures. Sur les patrouilleurs à grande vitesse, les bateaux d'équipage et les bateaux de travail en aluminium, ils prennent en charge des systèmes de tuyauterie légère qui correspondent à la structure du navire et réduisent les problèmes de mélange de métaux.

Dans les équipements côtiers d'énergie renouvelable, tels que les plates-formes de services éoliens offshore et les systèmes de refroidissement de batteries marines, les coudes en aluminium peuvent également fournir un chemin propre et résistant à la corrosion pour les circuits de ventilation et de gestion thermique.

Notes de commande pour une correspondance de projet plus rapide

Pour spécifier le coude droit, les clients doivent préparer la qualité de l'alliage, la taille du tuyau, l'épaisseur de paroi, l'angle de courbure, le rayon de courbure, le raccordement d'extrémité, la pression de service, la température de conception, le fluide, la finition de surface et les exigences d'inspection. Si le coude fait partie d'une conduite de décompression, incluez la capacité du dispositif de décompression, la tolérance de contre-pression maximale et les conditions d'acheminement en aval.

Un coude de tuyau en aluminium marin pour la décompression des pipelines offshore doit combiner légèreté, durabilité en eau salée, géométrie précise et fabrication fiable. Avec le bon alliage et la bonne méthode d'installation, il devient un élément compact mais important d'un système de tuyauterie offshore plus sûr, plus propre et plus facile à entretenir.
