Barre solide en aluminium de qualité marine pour renforts de navires offshore

Les navires offshore opèrent dans un environnement exigeant où les matériaux sont jugés non seulement en fonction de leur résistance initiale, mais également en fonction de leur comportement après des années de brouillard salin, de vibrations, d'impacts, de cycles humides-secs et d'accès difficiles pour la maintenance. Une barre solide en aluminium de qualité marine peut constituer un matériau de renforcement pratique dans ces conditions lorsqu'elle est sélectionnée dans le cadre d'un plan structurel et de contrôle de la corrosion complet.

La manière la plus utile de visualiser une barre en aluminium solide n’est pas comme un simple morceau de matériau de base. Sur un navire offshore, il s’agit souvent d’un élément petit mais important du trajet de charge. Il peut renforcer un cadre local, soutenir la quincaillerie de pont, renforcer une base de main courante, relier des supports d'équipement, former une goupille ou une entretoise usinée ou ajouter de la résistance autour d'une ouverture très utilisée. Sa tâche est souvent de taille modeste mais importante par ses conséquences : transporter une charge concentrée sans ajouter de masse inutile ni créer de problème de corrosion qui devient coûteux à réparer en mer.

Le renforcement commence par le chemin de charge

Le meilleur renfort n’est pas automatiquement la barre la plus lourde. C'est la barre placée là où la force peut se propager en douceur dans la structure environnante. Lorsqu'une base de bossoir, un support de tuyau, une plate-forme d'échelle, un support d'antenne ou une protection de machine transmet la charge à un mince panneau en aluminium, une barre solide peut répartir cette force sur une plus grande surface. Cela permet de réduire la distorsion locale, les fissures autour des fixations et les flexions répétées au niveau des détails soudés.

Pour les travaux offshore, les concepteurs doivent prendre en compte la charge statique, les mouvements induits par les vagues, les vibrations des machines, l'impact du personnel et les surcharges occasionnelles. Un renfort qui semble adéquat pour un navire de service en eaux calmes peut subir une demande de fatigue beaucoup plus élevée sur un navire de ravitaillement ou un patrouilleur rapide. La géométrie de la barre compte autant que le choix de l'alliage. Des transitions arrondies, une distance de bord adéquate et un assemblage propre réduisent la concentration des contraintes. Les encoches pointues, les changements brusques d’épaisseur et les fixations soudées mal alignées font le contraire.

Les barres plates sont couramment utilisées derrière les supports et le long des cadres car elles répartissent la force sur une large zone de contact. Les barres rondes conviennent aux broches, aux arbres, aux entretoises, aux points de préhension et aux composants usinés. Les profils carrés et hexagonaux peuvent simplifier certains raccords fabriqués ou boulonnés où une résistance à la rotation est requise. Le bon profil doit suivre la charge et la méthode de fabrication plutôt que l’habitude.

Le choix de l'alliage dépend de l'endroit où la barre fonctionnera

Les alliages d’aluminium marins ne fonctionnent pas tous de la même manière en service offshore. Pour les renforts structurels soudés exposés directement à l'eau de mer, les alliages de la série 5xxx tels que 5083, 5086 et 5052 sont largement appréciés pour leur résistance à la corrosion et leur soudabilité. Ils sont particulièrement appropriés lorsque la barre sera soudée à des plaques ou des extrusions d'aluminium marin compatibles.

Le 6061-T6 est souvent sélectionné pour les barres pleines nécessitant une bonne usinabilité, une résistance utile et une cohérence dimensionnelle. Il est largement utilisé pour les supports de quincaillerie, les supports, les raccords structurels et les pièces de renfort usinées avec précision. Cependant, ses performances en matière de corrosion et ses propriétés de soudage affectées par la chaleur nécessitent une plus grande attention qu'un alliage marin typique de la série 5xxx. Dans une zone très exposée, un composant 6061 peut nécessiter un revêtement approprié, une isolation contre des métaux différents et un drainage bien planifié.

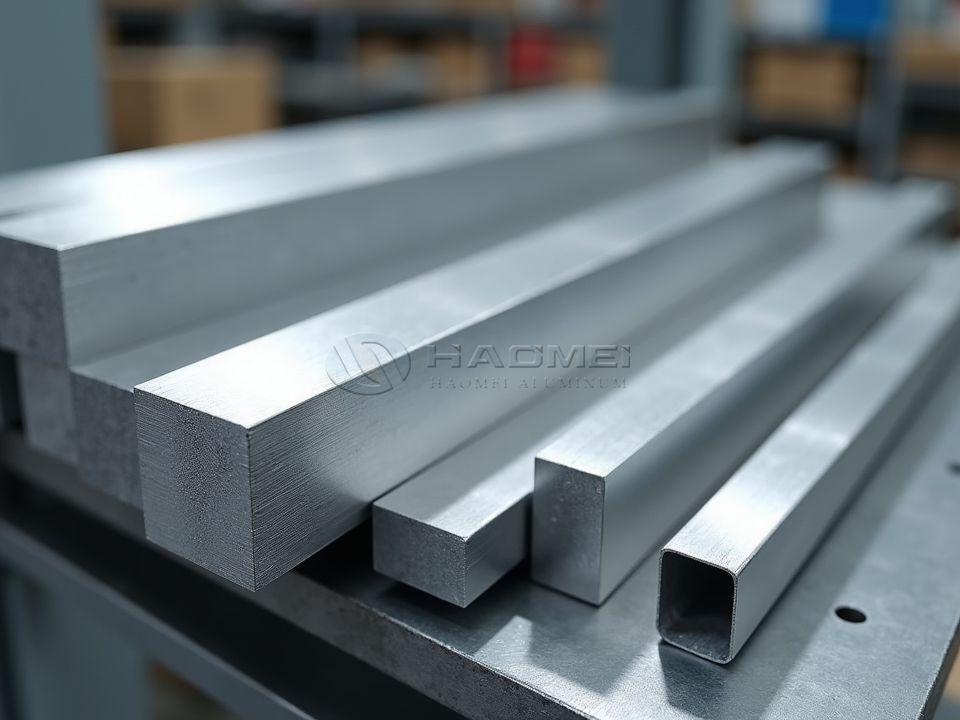

Pour les applications nécessitant des performances mécaniques supérieures, Tige et barre en aluminium marin 6082 peut être envisagé pour les raccords techniques et les éléments de renfort usinés. Son adéquation doit toujours être vérifiée par rapport aux spécifications du navire, à la méthode d'assemblage, à l'état, aux exigences de classe et aux conditions d'exposition réelles.

Le soudage change la question

Une erreur d'achat courante consiste à évaluer une barre pleine uniquement en fonction de la résistance indiquée sur le certificat de l'usine. Pour le renfort soudé, c’est l’assemblage fini qui compte. La chaleur dégagée par le soudage peut réduire la résistance des alliages traitables thermiquement à proximité de la soudure, tandis qu'une mauvaise séquence de soudage peut désaligner un panneau ou introduire des contraintes résiduelles.

Une approche pratique consiste à sélectionner la taille des barres en fonction des propriétés du joint soudé terminé, et pas seulement du matériau de base non soudé. Les fabricants doivent utiliser des procédures de soudage qualifiées, nettoyer l'oxyde et la contamination des surfaces des joints et éviter un apport de chaleur excessif. Un séquencement approprié est particulièrement important lors du renforcement de fines plaques de pont ou de panneaux de coque latéraux, où la distorsion peut créer des pièges à eau ou rendre difficile l'installation d'équipements adjacents.

Dans la mesure du possible, concevez les renforts de manière à ce qu'ils soient accessibles pour le soudage, l'inspection, le revêtement et les réparations futures. Une barre solide mais scellée dans une crevasse humide peut créer une responsabilité en matière d'entretien. Une bonne fabrication comprend des bouts de soudure lisses, des interfaces scellées ou drainées le cas échéant, et un espace suffisant pour éliminer les dépôts de sel.

Le contrôle de la corrosion est un détail de conception, pas une réflexion après coup

L'aluminium forme naturellement une couche d'oxyde protectrice, mais le service offshore peut vaincre cette protection au niveau des crevasses, des revêtements endommagés, des joints retenant le sel et des connexions avec des métaux plus nobles. Les boulons en acier inoxydable, les matériaux contenant du cuivre et les raccords en acier au carbone peuvent accélérer la corrosion galvanique s'ils sont directement couplés à de l'aluminium humide.

Utilisez des rondelles isolantes, des manchons, des produits d'étanchéité compatibles et des revêtements protecteurs là où des métaux différents se rencontrent. Évitez de emprisonner l'eau de mer entre une barre solide et une assiette. Si un renfort doit reposer contre une surface, envisagez de sceller la zone de contact ou de prévoir une voie de drainage en fonction de la stratégie de revêtement et d'inspection du navire. Les trous de fixation doivent être proprement usinés, protégés comme spécifié et vérifiés pour détecter toute usure causée par les vibrations.

Cette perspective axée sur la maintenance est particulièrement précieuse en offshore. Un renfort situé derrière un équipement peut être difficile à inspecter pendant des années. La sélection d'un alliage résistant à la corrosion, évitant les pièges à humidité et permettant l'accès pour les contrôles visuels peut permettre d'économiser bien plus qu'une légère réduction du coût des matériaux.

Spécifiez plus que la taille et la longueur

Lors de la commande d'un barre solide en aluminium de qualité marine , des spécifications claires évitent les retards de fabrication et les inadéquations des matériaux. Indiquez l'alliage, l'état, le profil, les dimensions, la tolérance de longueur, l'état de surface, les normes applicables et les exigences en matière de documentation. Pour les travaux critiques sur le navire, la traçabilité jusqu'à la chaleur ou au lot, les enregistrements de composition chimique et les informations sur les tests mécaniques peuvent être exigés par le chantier naval, le propriétaire ou l'autorité de classification.

La rectitude et la qualité de la surface sont également importantes. Une barre destinée à l'usinage nécessite une réserve de matière suffisante et une surface exempte de rayures profondes, de bosses ou de taches de corrosion. Une barre destinée à la quincaillerie de terrasse visible peut nécessiter une finition plus lisse ou une compatibilité d'anodisation et de revêtement. Confirmez si la barre sera soudée, pliée, filetée, percée, anodisée, peinte ou laissée nue, car chaque opération en aval influence l'alliage et l'état préférés.

Un renfort durable est facile à inspecter

Le renforcement offshore le plus fiable est celui qui peut être compris par l'équipage et inspecté sans démonter la moitié du navire. Lors des contrôles de routine, recherchez les dégradations du revêtement, les produits de corrosion blancs, les fissures près des extrémités de soudure, les fixations desserrées, l'abrasion causée par l'équipement en mouvement et l'eau stagnante autour des fixations. Les zones soumises aux vibrations méritent une attention particulière car les dommages dus à la fatigue commencent généralement par un détail et non au milieu d'une barre de son.

La barre solide en aluminium de qualité marine offre aux constructeurs de navires offshore un moyen léger et respectueux de la corrosion de renforcer les structures localisées. Sa véritable valeur vient de l'alliage assorti, du profil de la barre, de la méthode d'assemblage, de l'isolation contre la corrosion et de l'accès à l'inspection des conditions de travail. Lorsque ces détails sont abordés ensemble, un renfort compact en aluminium peut offrir une longue durée de vie avec moins de poids, moins de charge de maintenance et une plus grande confiance dans les opérations offshore exigeantes.
