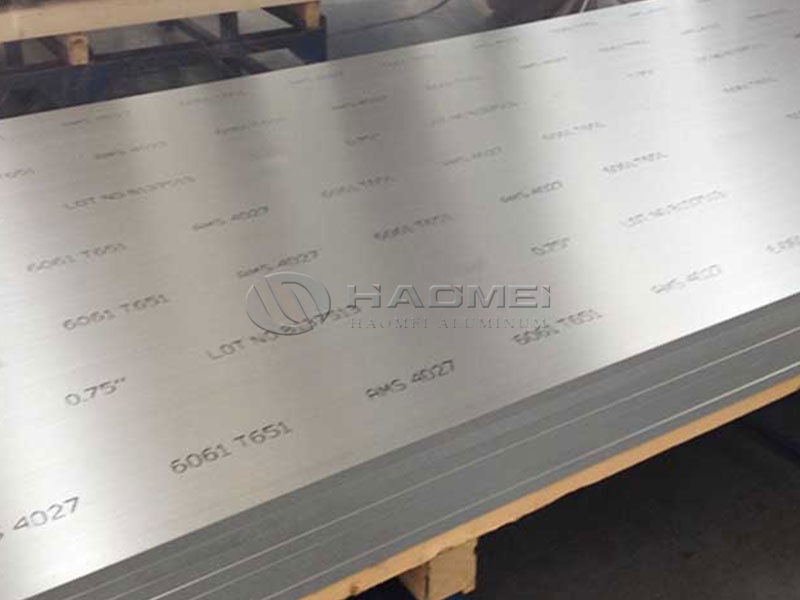

6061 T3-T8 マリングレードアルミニウムシート

6061 T3-T8 船舶グレードのアルミニウム シートが選択されるのは、それが船体用として最初に検討された合金であるためではなく、負荷がかかっても形状を維持する必要がある、強力で精密な機械加工可能な部品を作成するという、海洋工学の別の問題を解決するためです。実際の船舶建造において、6061 はデッキ構造、キャビンフレーム、ギャングウェイ、ハッチカバー、レールサポート、ブラケット、コンソール、機器ベース、および加工された海洋コンポーネントにとって非常に価値のある材料となります。

「船舶グレード」という用語は、別個の合金分類ではなく、サービス指向の説明として理解されるべきです。海洋作業向けの 6061 シートは、認定された化学特性、信頼性の高い機械的特性、制御された焼き戻し、適切な表面状態、および船舶上のその位置に適した腐食制御計画を組み合わせる必要があります。これらの要素が正しく一致すると、6061 は多くの目に見える、または隠れた海洋システムの背後にある構造骨格になります。

6061 がボート上で異なるパフォーマンスを発揮する理由

6061は、析出硬化により強化されたアルミニウム-マグネシウム-シリコン合金です。マグネシウムとシリコンは熱処理中にケイ化マグネシウムを形成し、シートやプレートの強度を一般的な非熱処理海洋合金よりも大幅に高めることができます。このため、6061 はコンポーネントの剛性、きれいな加工、過剰な重量を伴わない耐荷重性が必要な場合によく使用されます。

6061 を海洋の「インターフェース」の素材として見ると便利です。船体のメッキは主に海水、衝撃、長期の腐食にさらされます。ただし、構造継手は、ヒンジ、エンジン、ダビット、手すり、電子機器、ポンプ、ドア、デッキのハードウェアからの集中荷重にさらされることがよくあります。これらの部品には、正確な穴あけ、安定したねじ山、制御された曲げ、信頼性の高い溶接方法が必要です。 6061 は、これらの要求の厳しいインターフェイスに効果的に対応します。

海水中で継続的に動作する大型の溶接船体シェルの場合、塩水腐食に対するより強い耐性と溶接部周囲の特性の保持性の向上により、5xxx シリーズ合金が一般に好まれます。そのアプリケーションについては、 マリン 5083 アルミニウム シート 多くの場合、より適切な選択です。 6061 の役割は補完的であり、船体構造の周囲の部品に強度と製造精度をもたらします。

6061アルミニウムの化学組成

6061 の化学的性質は ASTM B209 および関連する材料仕様に基づいて管理されています。マグネシウムとシリコンは主要な合金元素であり、銅とクロムは強度と微細構造の安定性をサポートします。示されている値は重量パーセントです。

このバランスの取れた組成により、6061 は良好な一般耐食性、時効後の中程度から高い強度、良好な溶接性、および優れた機械加工性が得られます。海洋腐食の影響を受けないわけではありません。塩の堆積、湿気の停滞、異種金属との接触、およびコーティングの損傷によっても、孔食やガルバニック攻撃が発生する可能性があります。したがって、素材の選択は、スマートなディテールと組み合わせる必要があります。

T3 から T8 までの気質を理解する

気性は些細な接尾語ではありません。これにより、シートがどのように曲がり、機械加工され、荷重がかかり、溶接にどのように反応するかが決まります。 「6061 T3-T8」のリクエストは、1 つの固定条件としてではなく、温度範囲として扱う必要があります。実際の焼き戻しは注文書に明記され、工場試験証明書によって確認される必要があります。

T6 は、剛性と強度が優先される場合によく選ばれる選択肢です。 T651 は、応力緩和により加工後の歪みが軽減されるため、精密加工されたベース、フランジ プレート、エンジン マウント、および大きな構造の細部に特に役立ちます。製造シーケンスで最終組み立て前にきつい曲げが必要な場合は、T4 または慎重に認定された T3 条件を選択できます。

重要な技術的特徴は溶接です。 6061-T6 または T651 の溶接部に隣接する熱影響部は、析出硬化効果の一部を失います。溶接後の熱処理が行われない限り、その局所強度は T4 のようなレベルにまで低下する可能性がありますが、これは大規模な海洋製造物では珍しいことです。設計者は、母材の T6 引張強度だけでなく、適用可能な溶接条件の設計値に基づいて溶接継手のサイズを決定する必要があります。

代表的なパラメータと納入条件

6061 船舶用アルミニウム シートは、製造歩留まり、船舶の形状、および処理能力に基づいて選択された寸法で供給されます。厚さ、幅、長さ、平坦度、および保護パッケージはすべて、生産を開始する前に定義する必要があります。

機械的値は、厚さ、方向、焼き戻し、および管理規格によって異なります。一般的な参考として、6061-T6 シートは一般に約 290 MPa の引張強度、約 240 MPa の降伏強度、および一般に 8 ～ 12% の範囲の伸びを提供します。工学計算では、注文された厚さと製品仕様に適用される認定値を使用する必要があります。

追跡可能な海洋使用をサポートする規格

海洋プロジェクトでは、すべてのプレートまたはシートをその生産アイデンティティに結び付ける文書を要求する必要があります。 ASTM B209 は、アルミニウムおよびアルミニウム合金のシートおよびプレートに一般的に使用されます。 EN 485 は、鍛造アルミニウム シート、ストリップ、プレートの公差と機械的特性要件をカバーし、EN 573 は化学組成と合金の指定を定義します。 ISO 6361 は、鍛造アルミニウムのシートおよびプレートの要件についても参照される場合があります。

分類の承認が必要な場合、プロジェクトの仕様では、DNV、ABS、Lloyd's Register、Bureau Veritas などの組織からの材料認証が必要になる場合があります。承認要件は、船舶のクラス、コンポーネントの位置、および旗国の規則によって異なります。証明書には、合金、焼き戻し、寸法、熱価、化学分析、機械的試験の結果、および適用される規格が記載されている必要があります。

6061 の恩恵を受けるアプリケーション

この材料は、喫水線より上の製造構造部品に特に効果的です。一般的な用途には、操舵室フレーム、キャビンサイドパネル、ハードトップ、ハッチ蓋、デッキビーム、階段システム、タラップ、はしご、アンテナサポート、レーダーアーチ、手すり、ソーラーパネルフレーム、機器スキッド、ポンプベース、バッテリートレイ、燃料システムサポート、波止場アクセスプラットフォームなどがあります。

6061 は、穴、タップねじ、フライス加工されたポケット、または厳しい公差の境界面を必要とする海洋コンポーネントでも優れた性能を発揮します。その加工動作により、CNC カットの取り付けプレート、機器ハウジング、クリート、ブラケット、ヒンジ ブロック、カスタム ハードウェアに実用的な選択肢となります。歩行の安全性が求められる場合、 船舶用アルミニウムトレッドシート デッキ、ステップ、作業台、アクセスルートに滑り止めの表面を提供できます。

腐食制御は材料選択の一部です

海洋サービスでは、健全な設計により水の移動が維持され、塩のトラップが防止され、異種金属が隔離されます。ステンレス鋼のファスナーは、適切な非導電性ワッシャー、シーラント、スリーブ、またはコーティングを使用してアルミニウムから分離する必要があります。むき出しのエッジ、ドリル穴、溶接部、隙間には特別な注意が必要です。陽極酸化処理、海洋塗装システム、化成コーティング、およびシールされた接合部は、動作環境に合わせて選択すると、耐用年数を大幅に延長できます。

6061 T3 ～ T8 マリン グレード アルミニウム シートは、焼き戻しが製造ルートと一致し、コンポーネントがその強度、剛性、および機械加工の利点が最も重要な場所に配置される場合に最高の価値を発揮します。これは、軽量、正確、耐久性があり、実際の作業条件に対応できる必要がある海洋構造物のための、規律ある材料の選択です。
