Coude en aluminium pour systèmes de stockage de carburant et d'eau à bord des navires

Un coude en aluminium pour les systèmes de stockage de carburant et d'eau à bord des navires est un raccord de tuyauterie compact utilisé pour rediriger le flux entre les réservoirs, les pompes, les évents, les collecteurs et les conduites de service. Dans les réseaux de réservoirs marins, chaque coude doit économiser de l'espace, résister à la corrosion, limiter le poids et rester fiable face aux vibrations, aux cycles de pression et à l'humidité chargée de sel. Comparés aux raccords en acier lourds, les coudes marins en aluminium offrent un rapport poids/performance élevé et sont particulièrement adaptés aux navires en aluminium, aux bateaux de travail, aux patrouilleurs, aux ferries, aux yachts et aux plates-formes de services offshore.

Ces coudes sont généralement spécifiés dans des angles de courbure de 45°, 90° et personnalisés, avec des options de connexion soudées, à brides, filetées ou rainurées. Lorsqu'ils sont associés à une tuyauterie en aluminium compatible, ils contribuent à créer un agencement de tuyauterie propre, léger et respectueux de la corrosion.

Rôle du produit dans la tuyauterie des réservoirs marins

Les systèmes de carburant et d’eau à bord fonctionnent rarement en lignes droites. Les compartiments de réservoirs, les cloisons, les pompes, les pénétrations du pont et les zones d'accès pour l'inspection imposent souvent un acheminement serré. Les coudes en aluminium permettent un changement de direction contrôlé tout en réduisant la concentration de contraintes qui peut survenir avec des coudes improvisés ou des raccords mal assortis.

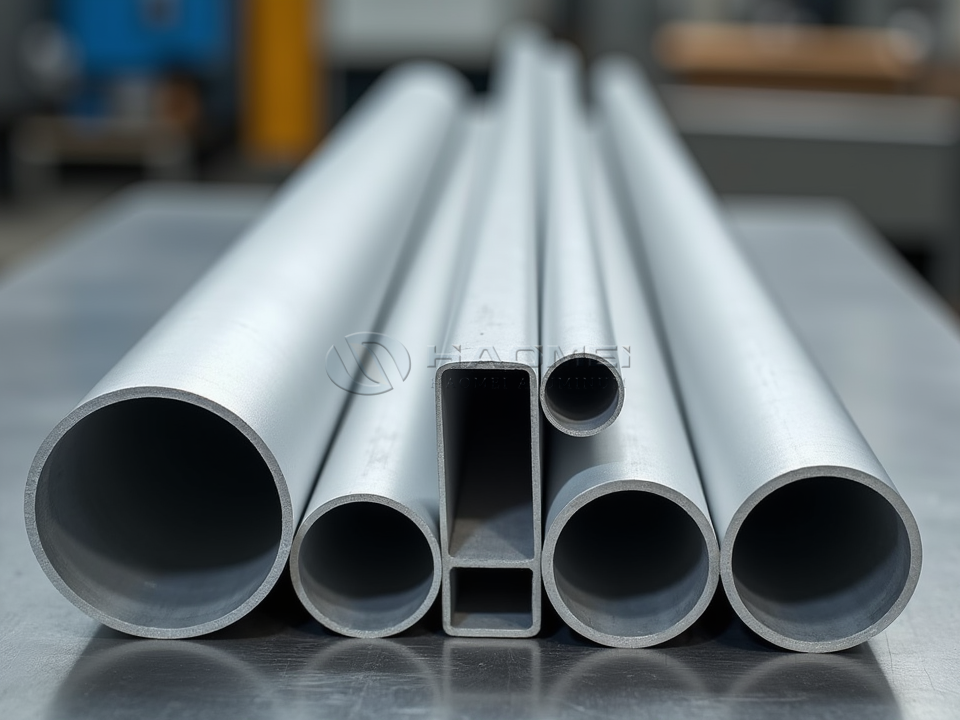

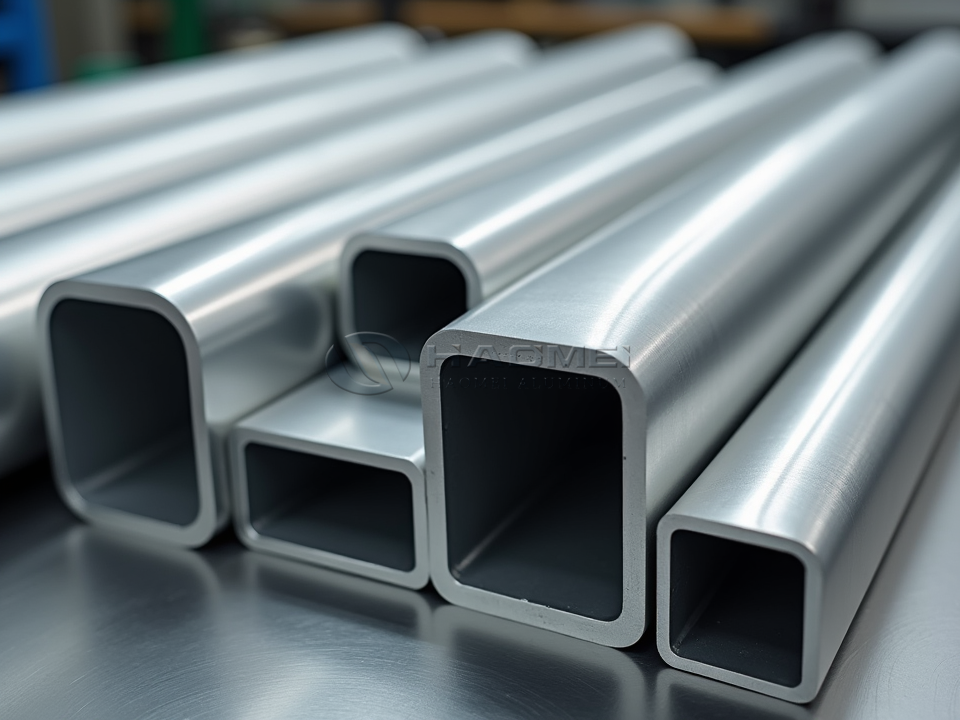

Pour les sections de tuyaux droits raccordées aux coudes de réservoir, Tubes en aluminium de qualité marine est souvent sélectionné pour maintenir la compatibilité des alliages, simplifier le soudage et réduire le risque galvanique dans le réseau de tuyauterie.

Sélection des alliages et composition chimique

Les coudes en aluminium marin sont généralement produits à partir d’alliages des séries 5xxx ou 6xxx. Le meilleur choix dépend de la priorité du système à la résistance à la corrosion par l'eau de mer, à la rétention de la résistance des soudures, à la formabilité ou à une résistance structurelle plus élevée.

Les alliages 5xxx sont largement privilégiés pour les installations soudées de réservoirs et d’eau de mer car ils conservent une bonne résistance à la corrosion après soudage. Le 6061-T6 offre une excellente usinabilité et une excellente résistance, ce qui le rend adapté aux raccords de précision, bien que les zones soudées nécessitent une attention particulière car la chaleur peut réduire la résistance locale au revenu. Pour les raccords directionnels compacts dans des tuyauteries en aluminium à haute résistance, le Coude de tuyau en aluminium marin à 90 degrés 6061-T6 est une conception de référence courante.

Spécifications techniques

Le tableau donne les plages typiques. Les dimensions finales et les pressions nominales doivent être confirmées par rapport aux règles de classe, aux dessins du récipient, au fluide de service, à la conception des joints et à la procédure de test.

Performances mécaniques

Les coudes en aluminium doivent tolérer les vibrations des moteurs et des pompes, les pulsations de pression, les mouvements thermiques et les mouvements du navire. Les coudes à long rayon sont préférés lorsque la perte de débit et les turbulences doivent être minimisées, tandis que les coudes à court rayon sont utiles dans les compartiments encombrés.

Les valeurs sont des données de référence typiques et peuvent varier selon la norme, l'épaisseur de paroi, le traitement thermique et la méthode de production. Pour les travaux de classification, utilisez des rapports d’essais de matériaux certifiés et des dessins approuvés.

Compatibilité carburant et eau

Les coudes en aluminium conviennent à de nombreuses tâches liées au carburant et à l'eau à bord des navires, à condition que la chimie du fluide, le système de revêtement et la méthode de joint soient correctement spécifiés. Le carburant diesel, l'eau douce, l'eau technique, les services liés au ballast, les conduites de transfert de cale et les systèmes de ventilation des réservoirs sont des utilisations courantes. Pour l'eau potable, le raccord doit être associé à des revêtements approuvés, à des procédures de nettoyage ou à des systèmes de revêtement certifiés pour l'eau potable, conformément aux réglementations locales.

Avantages de conception pour les constructeurs et les exploitants navals

L’avantage le plus immédiat est la réduction de poids. Un réseau de tuyauterie plus léger favorise l'efficacité du navire, réduit les efforts de manipulation lors de l'installation et réduit les charges sur les supports et les buses du réservoir. Les coudes en aluminium se soudent également proprement aux structures de tuyaux et de réservoirs en aluminium compatibles, permettant ainsi un système intégré avec moins d'interfaces entre métaux différents.

Le comportement à la corrosion est un autre avantage majeur. L'aluminium marin forme naturellement une couche d'oxyde protectrice. Lorsqu'il est combiné avec une sélection d'alliage appropriée, une préparation de surface et un revêtement si nécessaire, il offre une longue durée de vie dans les compartiments humides et salins. Dans les espaces des réservoirs de carburant, les intérieurs de coudes lisses peuvent réduire les turbulences, les points de collecte de sédiments et les chutes de pression par rapport aux coudes mal fabriqués.

Applications courantes

Les coudes en aluminium sont utilisés partout où les réservoirs et les canalisations de service doivent être acheminés dans des espaces confinés à bord des navires. Ils sont particulièrement utiles dans les navires à coque en aluminium où la compatibilité des matériaux est une priorité.

Guide de fabrication et d'installation

De bonnes performances commencent avant l’installation du coude. Les extrémités des tuyaux doivent être propres, sèches et exemptes d’huile, d’accumulation d’oxyde et de particules étrangères. Pour les coudes soudés, la sélection du métal d’apport doit correspondre à la famille d’alliages et aux conditions de service. Le mastic 5356 est largement utilisé avec de nombreux assemblages d'aluminium marins 5xxx et 6xxx, tandis que les spécifications du projet peuvent nécessiter d'autres options approuvées.

L'espacement des supports est important. Les coudes ne doivent pas supporter le poids de la pompe, le couple de la vanne ou les charges de tuyaux non supportées. Utilisez des supports de qualité marine, une isolation contre les vibrations si nécessaire et des connexions flexibles à proximité des machines. Si l'aluminium se connecte à de l'acier inoxydable, du laiton, du bronze ou de l'acier au carbone, des joints diélectriques, des manchons, des revêtements ou des raccords d'isolation doivent être utilisés pour contrôler la corrosion galvanique.

Après l'installation, les tests hydrostatiques ou pneumatiques doivent suivre les spécifications du navire. Les conduites de carburant nécessitent également des contrôles de propreté pour empêcher les débris de soudure ou les particules de pénétrer dans les pompes, les injecteurs, les filtres et les vannes.

Considérations d'achat

Un coude en aluminium bien spécifié doit correspondre à l'alliage du tuyau, à l'épaisseur de la paroi, au rayon de courbure, à la pression nominale et au niveau d'inspection de l'ensemble du système embarqué. Les acheteurs doivent confirmer la qualité de l'alliage, la trempe, la tolérance dimensionnelle, la finition de surface, la disponibilité du certificat et si le coude est destiné au carburant, à l'eau potable, à l'eau technique ou au service de ventilation.

Pour les cuves exigeantes, des coudes personnalisés peuvent être fournis avec des angles précis, des tangentes étendues, des brides, des bossages de drainage, des ports de capteur ou des systèmes de revêtement. Cela réduit le travail de modification à bord et aide les chantiers navals à maintenir leur vitesse de production.

Les coudes en aluminium pour les systèmes de stockage de carburant et d'eau à bord des navires offrent un équilibre pratique entre faible poids, résistance à la corrosion, soudabilité et flexibilité d'agencement. Lorsqu'ils sont correctement sélectionnés et installés, ils aident à construire des réseaux de canalisations marines plus propres, plus légers et plus durables.
