Extrusions d'aluminium marin

Les extrusions d'aluminium marin ne sont pas simplement des longueurs de métal façonnées. Sur un bateau, chaque rainure, rayon, fente, nervure et épaisseur de paroi a une fonction. Une extrusion bien conçue peut transporter des charges, évacuer l'eau, maintenir les fixations, protéger les bords, guider les câbles, réduire le poids et résister aux attaques de chlorure en même temps. C'est pourquoi les profilés en aluminium extrudé sont largement utilisés dans les navires modernes, des bateaux de travail et patrouilleurs aux pontons, yachts, quais, passerelles et plates-formes de services offshore.

La véritable valeur des extrusions d’aluminium marin réside dans la transformation de plusieurs pièces distinctes en un seul profil continu. Au lieu de souder de nombreux supports, raidisseurs et couvercles ensemble, la filière d'extrusion peut produire une section intégrée avec des ports à vis, des chemins de drainage, des nervures antidérapantes, des rainures de joint et des bords arrondis en une seule pièce. Cela réduit le temps d’assemblage, améliore la répétabilité et limite les pièges à corrosion.

Que font les extrusions d'aluminium marin sur un navire

La première fonction est le support structurel. Les poutres de pont, les rails de siège, les cadres d'écoutille, les lisses de frottement, les rails à fente en T et les capuchons de longerons doivent supporter les vibrations, l'impact des vagues, les charges de marche et les forces de montage de l'équipement. Les profils fabriqués à partir de 6061-T6, 6082-T6 et 6005A-T6 sont souvent sélectionnés là où la résistance et l'usinabilité sont importantes.

La deuxième fonction est la connexion. Une extrusion marine devient souvent le système de fixation caché du bateau. Les fentes et les canaux permettent de déplacer les boulons, panneaux, taquets, charnières, supports solaires ou matériel de rail sans percer de nouveaux trous dans la coque. Pour les installations modulaires, Extrusions d'aluminium de qualité marine peut être conçu avec des rainures en T, des poches d'écrous imperdables ou des bossages de vis afin que les accessoires puissent être installés, retirés et remplacés rapidement.

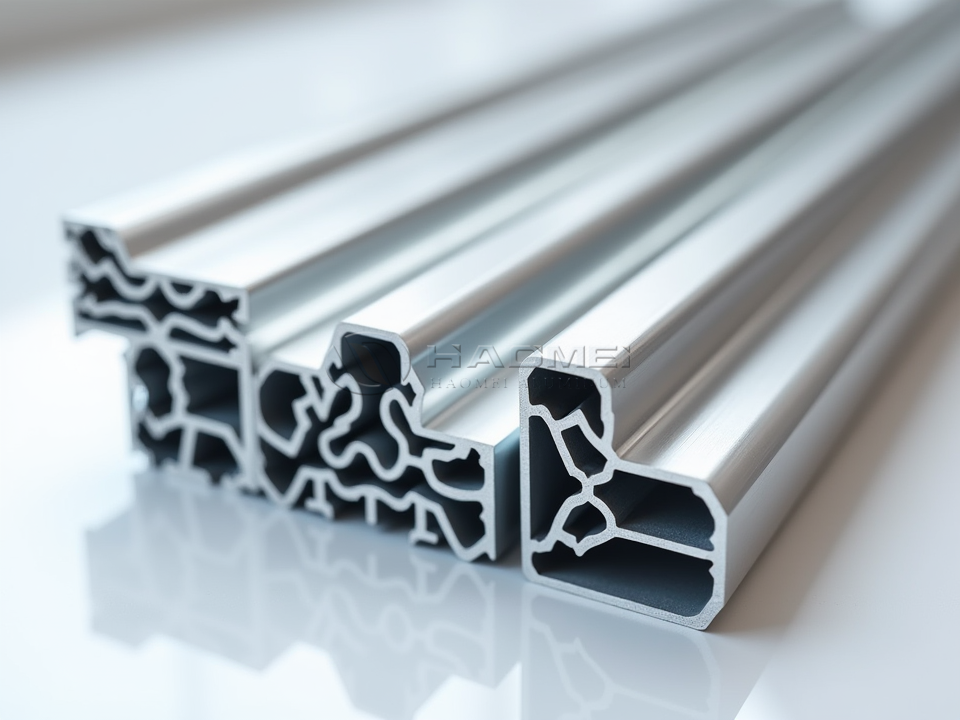

La troisième fonction est la protection. Les extrusions de rails de frottement absorbent le contact latéral sur les quais, tandis que les profils arrondis éliminent les angles vifs autour des ponts et des cabines. Les extrusions de revêtement de sol avec nervures surélevées améliorent l'adhérence et aident l'eau à s'échapper. Les profilés de trappes et de fenêtres protègent les lignes de mastic de l’exposition aux UV et des dommages mécaniques.

La quatrième fonction est la gestion de la corrosion. L'aluminium forme naturellement un mince film d'oxyde d'aluminium, mais l'eau salée peut toujours provoquer des piqûres si un alliage, une finition ou un système de fixation inapproprié est utilisé. Une bonne conception de profil marin évite les poches d'eau stagnante, sépare les fixations en acier inoxydable avec des rondelles en nylon ou EPDM et utilise l'anodisation ou le revêtement en poudre là où l'apparence et la durabilité de la surface sont importantes.

Applications typiques dans la construction de bateaux

Les extrusions d'aluminium marin apparaissent partout où la géométrie doit être légère, reproductible et solide. Dans les intérieurs de coque, ils sont utilisés pour les cadres, les longerons, les raidisseurs, les bords de cloison et les rails de support. Sur les ponts, ils forment des planches de plancher, des bords de drainage, des écoutilles, des couvercles d'accès et des rails de montage de sièges. Autour du périmètre du navire, ils servent de rampes de frottement, de dispositifs de retenue d'ailes, de bases de mains courantes et de marches d'embarquement.

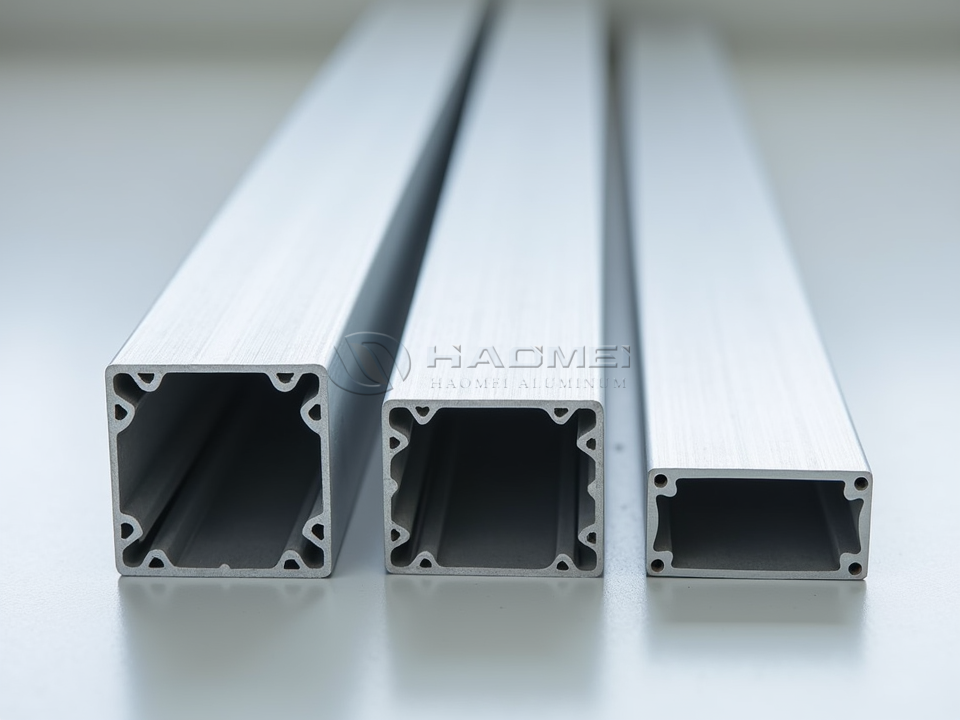

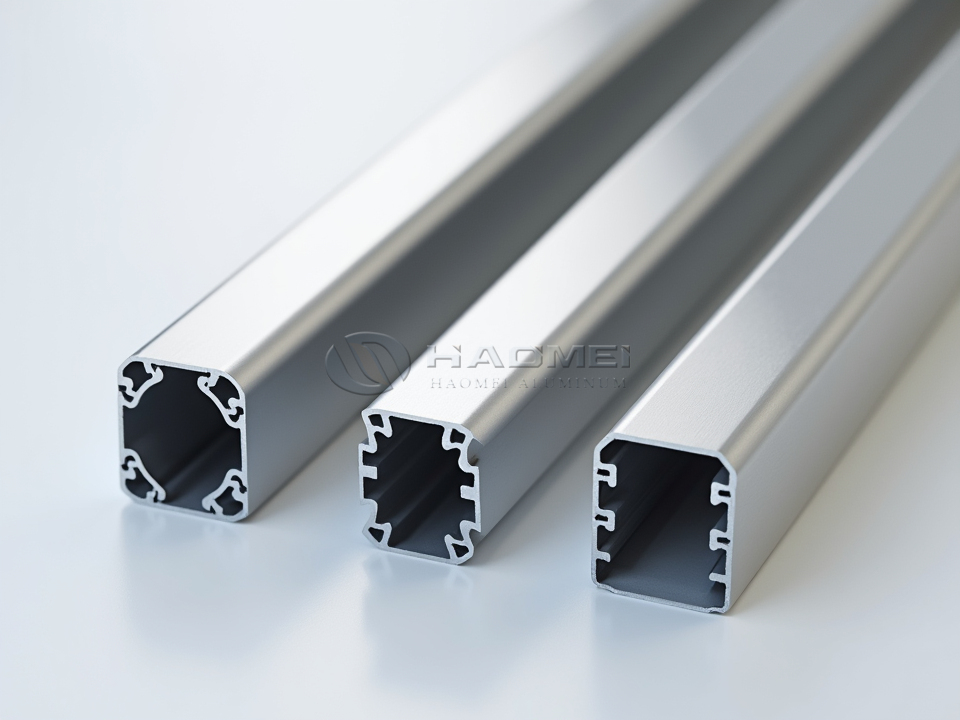

Les constructeurs de cabines utilisent des extrusions 6063-T5 et 6063-T6 pour les cadres de fenêtres, les rails de porte, les rails de toit et les garnitures décoratives, car l'alliage offre une surface lisse après anodisation. Les constructeurs de bateaux de travail préfèrent souvent le 6061-T6 ou le 6082-T6 pour les supports, cadres de pont, échelles et bases d'équipement plus lourds. Lorsqu'un chemin en forme de U est nécessaire pour les panneaux, le câblage ou le drainage, Canaux marins en aluminium fournir une section simple et fiable.

Sélection d'alliage et de trempe

La sélection des extrusions d'aluminium marin commence généralement par la famille des alliages. La série 6xxx contient du magnésium et du silicium, formant du Mg2Si lors du traitement thermique. Cela donne une bonne extrudabilité, une résistance modérée à élevée, une résistance à la corrosion et une excellente finition de surface. La série 5xxx contient du magnésium comme principal élément d'alliage et est appréciée pour sa résistance à la corrosion par l'eau de mer, bien que l'extrusion complexe de parois minces soit plus difficile qu'avec les alliages 6xxx.

Le code de trempe compte autant que l’alliage. T5 signifie que le profilé est refroidi à partir de la température d'extrusion et vieilli artificiellement. T6 signifie solution traitée thermiquement et vieillie artificiellement, donnant généralement une résistance plus élevée. H112 s'applique aux alliages écrouis ou traités thermiquement, non traitables thermiquement, tels que le 5083, souvent utilisés lorsque la résistance à la corrosion est plus importante que la complexité de la matrice.

Paramètres communs du produit

Les coins internes pointus sont évités car ils augmentent les contraintes et rendent l'écoulement de l'extrusion difficile. Des rayons généreux améliorent la durée de vie de la matrice et réduisent le risque de fissuration. Pour le drainage marin, les concepteurs ajoutent souvent des trous d'évacuation, des extrémités ouvertes ou des canaux internes inclinés. Les cavités fermées doivent être ventilées si le profilé doit être soudé, anodisé ou exposé à des changements de température.

Normes et conditions d'acceptation

Les extrusions d'aluminium marin sont généralement produites et inspectées selon la norme ASTM B221 ou ASTM B221M pour les barres, tiges, fils, profilés et tubes extrudés en aluminium et en alliage d'aluminium. La norme EN 755 est largement utilisée pour les tiges, barres, tubes et profilés extrudés en Europe, tandis que la norme EN 12020 peut s'appliquer aux profilés de précision. Pour les projets de navires, les exigences des sociétés de classification ABS, DNV, Lloyd's Register, BV ou CCS peuvent être demandées en fonction de la classe du navire et de la zone de service.

Pour le soudage, les normes AWS D1.2 et ISO 10042 sont souvent référencées. Pour l'anodisation, les désignations d'anodisation ISO 7599, ASTM B580 ou AA peuvent être utilisées. La composition chimique doit être vérifiée par le certificat de l'usine et les propriétés mécaniques doivent correspondre à l'état commandé. Pour les structures marines critiques, la traçabilité, le contrôle de l’indice thermique, les essais de traction, les contrôles de dureté et l’inspection dimensionnelle sont recommandés.

Référence de composition chimique

Les valeurs sont des plages de composition standard typiques en pourcentage en poids. Les limites réelles doivent être confirmées par rapport à la norme d'achat et au certificat de l'usine.

Le magnésium améliore la résistance à la corrosion et la résistance, tandis que le silicium favorise la formation de Mg2Si pouvant être traité thermiquement dans les alliages 6xxx. Le cuivre est soigneusement contrôlé car un excès de cuivre peut réduire la résistance à la corrosion de l’eau de mer. Le chrome et le manganèse contribuent au contrôle du grain et à la stabilité de la résistance.

Conseils pratiques de sélection

Pour les garnitures anodisées visibles, le 6063 est généralement le choix le plus propre. Pour le support de terrasse et le montage de machines, le 6061-T6 est une option fiable. Pour les éléments structurels plus lourds où une résistance plus élevée est nécessaire, le 6082-T6 ou le 6005A-T6 peuvent être meilleurs. Pour les zones exposées à l'eau de mer et au soudage, le 5083 doit être pris en compte, en particulier pour les sections les plus simples.

Une extrusion marine ne doit jamais être jugée uniquement par l’alliage. La performance finale dépend de la conception de la section, de son état, du traitement de surface, du drainage, de la compatibilité des fixations, du plan de soudage et des dossiers d'inspection. Lorsque ces détails fonctionnent ensemble, les extrusions d'aluminium marin deviennent plus que de simples profilés ; ils deviennent le langage structurel léger du bateau.
