Coude de tuyau en aluminium pour la filtration des gaz d'échappement et des émissions à bord des navires

Un coude de tuyau en aluminium pour la filtration des gaz d'échappement et des émissions à bord des navires est un raccord marin formé avec précision conçu pour changer la direction des conduits d'échappement, de ventilation et de traitement à basse température. Il aide les constructeurs navals à créer des chemins de routage compacts autour des cloisons, des machines, des épurateurs auxiliaires, des silencieux, des boîtiers de filtration et des équipements de surveillance des émissions.

Construits à partir d'alliages d'aluminium de qualité marine, ces coudes réduisent le poids structurel tout en conservant une résistance fiable à la corrosion dans les environnements humides et chargés de sel de la salle des machines et du pont. Ils sont particulièrement adaptés aux branchements d'échappement refroidis, aux conduits d'épuration des gaz secs, aux conduites de ventilation, aux sections de filtration contrôlées par les condensats et aux enceintes de traitement des gaz d'échappement. Le raccordement direct aux collecteurs d'échappement du moteur à très haute température ou aux sorties de turbocompresseur non traitées n'est pas recommandé à moins que le blindage thermique, l'isolation et la vérification technique confirment que la température de l'aluminium reste dans les limites autorisées.

Caractéristiques du produit

Conditions de service à bord appropriées

Le coude est conçu principalement pour les conduites de manutention de gaz sans pression ou basse pression où la température, les vibrations, l'exposition à la corrosion et les restrictions d'espace doivent être prises en compte ensemble. Il est souvent installé après des étapes de refroidissement, des zones de mélange, des silencieux, des ensembles de filtration des particules ou des modules de traitement des émissions.

Pour les systèmes fabriqués nécessitant un coude correspondant, le Coude de tuyau en aluminium marin à 90 degrés 6061-T6 fournit une option pratique pour les assemblages routés légers.

Sélection d'alliage et de trempe

La sélection de l'alliage doit refléter la température de fonctionnement, l'exposition à l'eau de mer, la méthode de fabrication et le niveau de charge mécanique attendu. Les alliages de la série 5000 offrent une forte résistance aux conditions atmosphériques marines, tandis que les alliages de la série 6000 sont largement sélectionnés pour leur résistance, leur usinabilité et leur aspect de fabrication propre.

Composition chimique typique

Les valeurs de composition sont des plages nominales ou des limites maximales en pourcentage en poids. Les certificats finaux des usines devraient régir les exigences en matière d'approvisionnement.

Spécifications techniques

Performance de débit et valeur d'installation

Un coude correctement dimensionné empêche une séparation brusque du débit qui peut augmenter la perte de pression, le bruit, l'accumulation de suie et une charge inégale au niveau de l'équipement de contrôle des émissions en aval. Les coudes à long rayon sont généralement préférés là où l'espace d'installation le permet, en particulier devant les boîtiers de filtres, les instruments de surveillance et les assemblages liés au catalyseur. Leur changement de direction plus doux permet une distribution de débit plus régulière et peut améliorer les intervalles de maintenance dans les systèmes sujets aux particules.

Fabrication et contrôle qualité

Chaque coude de tuyau en aluminium peut être fourni sous forme de coude de tube formé ou de composant fabriqué avec des pièces de transition, des colliers de renfort, des brides, des pattes de montage et des ports d'inspection. Pour les projets de filtration des émissions, les dessins de fabrication peuvent définir le diamètre du tuyau, l'angle de courbure, le rayon central, l'alliage, l'état, la tolérance admissible, la finition et la méthode d'assemblage.

Le contrôle qualité comprend généralement la vérification du diamètre extérieur, de l'épaisseur de paroi, de l'ovalité, de l'angle de pliage, des dimensions du centre à l'extrémité, de l'apparence de la soudure et de l'état de surface. Lorsqu'une connexion étanche au gaz est requise, l'assemblage terminé peut être testé sous pression conformément aux spécifications du projet. Des documents d'identification et de traçabilité des matériaux peuvent également être fournis pour les programmes de construction et de carénage maritimes.

Conseils de sélection

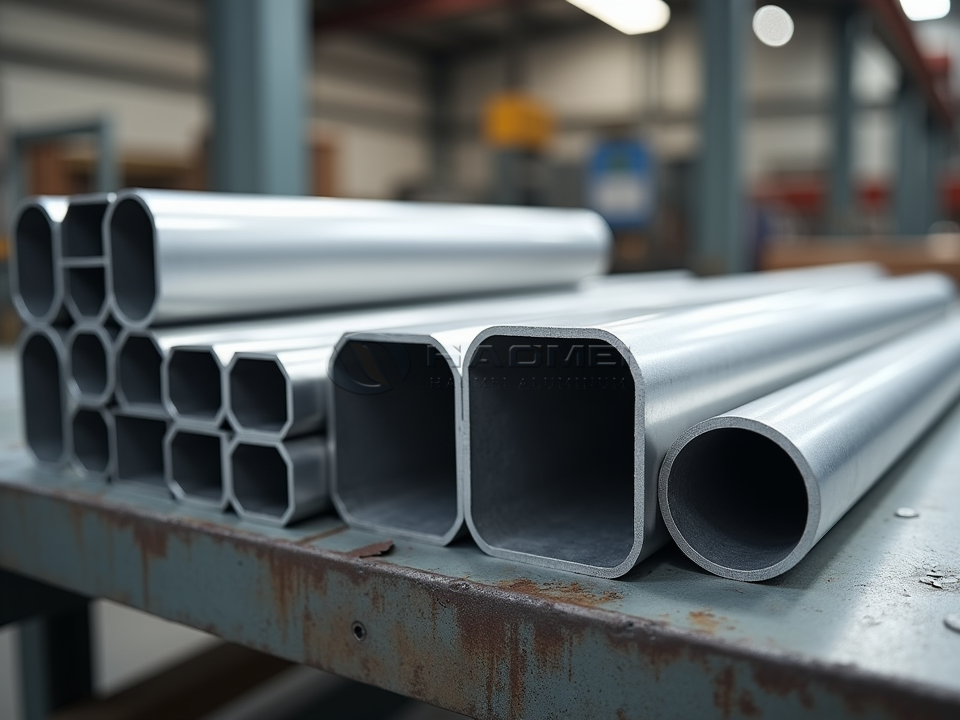

Choisissez un coude 5052 où la formabilité et la résistance à la corrosion sont les principales exigences. Sélectionnez 5083 ou 5086 pour une exposition marine agressive et des zones fabriquées pour service humide. Choisissez le 6061-T6 ou le 6082-T6 lorsqu'une résistance plus élevée, un montage rigide ou des connexions d'extrémité usinées sont nécessaires. Pour les systèmes compacts de filtration des gaz d'échappement et des émissions à bord des navires, évaluez toujours la température réelle du gaz, la composition chimique du condensat, l'espacement des supports, le niveau de vibration et le matériau de connexion avant de finaliser la conception.

Un coude de tuyau en aluminium conçu pour la zone de température et l'environnement de corrosion appropriés offre un itinéraire plus léger, plus propre et plus pratique pour l'infrastructure moderne de contrôle des émissions à bord des navires.
