Clôtures et garde-corps en aluminium marin pour les systèmes de garde-corps de sécurité des navires offshore

Sur un navire offshore, un garde-corps est plus qu'une limite autour du bord du pont. C'est le dernier soutien physique du membre d'équipage lorsqu'une vague modifie le mouvement du navire, qu'une opération de transfert devient instable ou que la visibilité diminue dans les embruns et l'obscurité. De ce point de vue, les clôtures et garde-corps marins en aluminium doivent être conçus comme une interface de sécurité de travail plutôt que comme un périmètre décoratif.

Un système de garde-corps en aluminium bien planifié donne confiance au personnel sans interférer avec le mouvement des marchandises, l'accès d'urgence, la manipulation des tuyaux ou les itinéraires de maintenance. Son succès dépend moins de l'aspect poli du rail à la livraison que de la manière dont il gère les forces réelles, l'exposition à l'eau de mer, les vibrations et les contacts humains répétés au fil des années de service.

Commencez par la façon dont les gens se déplacent sur le pont

Les équipes offshore n'utilisent pas les garde-corps uniquement dans des conditions calmes et contrôlées. Ils les saisissent tout en portant des gants, en portant des outils, en montant des escaliers mouillés, en traversant des ponts latéraux exposés ou en se déplaçant autour des canalisations. Le rail doit donc suivre la direction naturelle du déplacement et fournir une prise continue lorsque cela est possible.

La hauteur de la main courante, les rails intermédiaires, les plinthes, l'emplacement des portes et les tailles d'ouverture doivent correspondre à l'évaluation des risques opérationnels du navire et aux exigences applicables de la classe, de l'État du pavillon et du projet. Un rail qui respecte une dimension de dessin mais laisse un espace dangereux à proximité d'un palier d'échelle ou d'une pénétration du pont peut toujours créer un risque de chute.

Pour les passerelles fréquemment utilisées, les rails supérieurs arrondis sont généralement plus confortables et plus sûrs à tenir que les sections aux arêtes vives. La main courante doit rester accessible autour des virages, des fondations des équipements et des portes d'accès. Sur les plates-formes de travail, les sections amovibles et les portes battantes nécessitent une rétention positive afin qu'elles ne puissent pas s'ouvrir de manière inattendue sous l'effet des vibrations ou des mouvements du navire.

Pensez aux chemins de charge, pas seulement à la taille du tube

Une erreur courante consiste à choisir un tube de rail plus épais tout en négligeant la structure de support. Lors d'un impact réel, la force se propage du rail supérieur à travers les poteaux, les plaques de base, les fixations, les inserts de pont et enfin dans la structure du navire. La connexion la plus faible gouverne le système.

Les poteaux trop espacés peuvent permettre une déviation excessive. Les supports légers peuvent se déformer même lorsque le rail lui-même reste intact. Les fixations installées dans une plaque de terrasse mince sans support approprié peuvent passer sous une charge latérale. Pour cette raison, le profil du rail, l'espacement des poteaux, les joints soudés, les plaques de montage et le renfort du tablier doivent être considérés comme un seul assemblage.

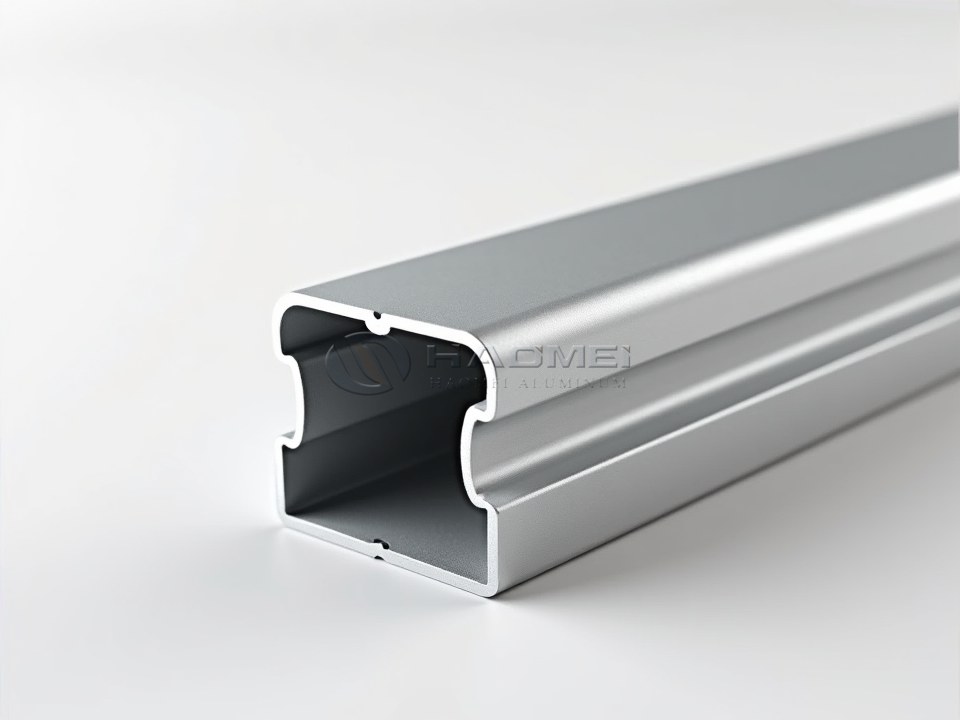

L'aluminium offre ici un avantage précieux : les profilés extrudés peuvent combiner une géométrie extérieure facilitant l'adhérence avec des âmes internes qui améliorent la rigidité sans ajouter de poids inutile. Cela est important au-dessus de la ligne de flottaison, où chaque kilogramme affecte la stabilité, la charge utile et la manipulation de l'installation. Conçu spécialement Profilés en aluminium de qualité marine permettre aux systèmes ferroviaires d'être adaptés aux charges prévues, à l'espace de fixation disponible et à la méthode de fabrication du navire.

Le contrôle de la corrosion commence à chaque connexion

L'aluminium forme naturellement une couche d'oxyde protectrice, mais le service offshore reste exigeant. Les dépôts de sel, l'humidité emprisonnée, le nettoyage abrasif, les métaux différents et l'eau stagnante peuvent réduire les performances à long terme. Les zones les plus vulnérables sont souvent dissimulées : sous les plaques de base, à l'intérieur des extrémités tubulaires non scellées, autour des fixations et au niveau des joints où des matériaux différents se rencontrent.

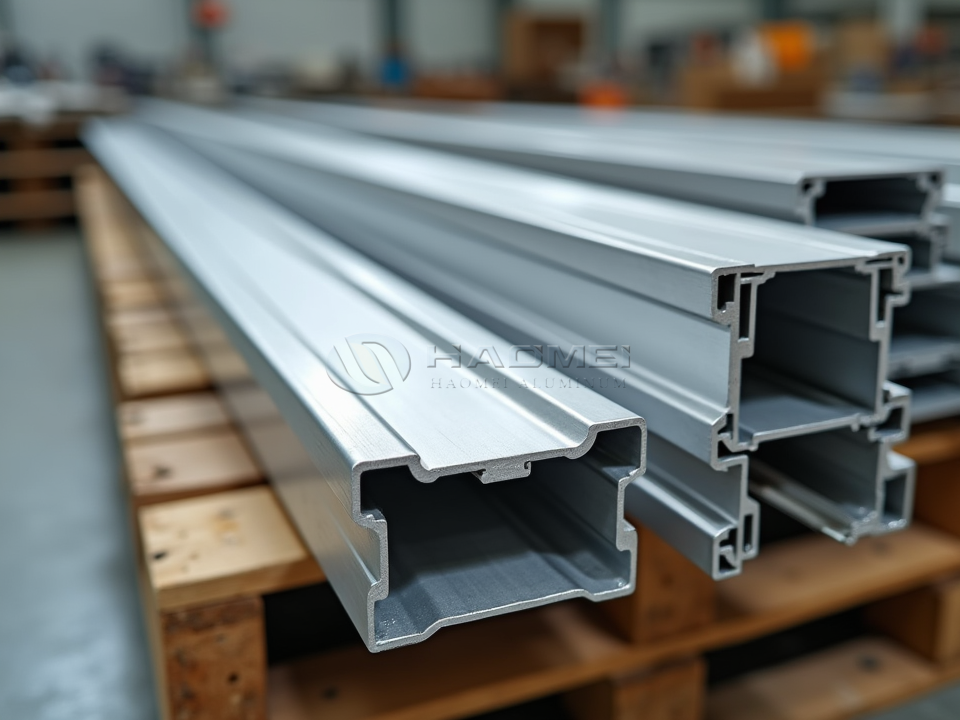

Les alliages d'aluminium de qualité marine couramment utilisés pour les structures ferroviaires fabriquées et les extrusions doivent être sélectionnés en fonction de leur comportement à la corrosion, de leur soudabilité et de leurs exigences mécaniques. Le choix de l’alliage ne suffit pas à lui seul. Les détails de drainage et d’isolation déterminent souvent si un garde-corps reste fiable après des années en mer.

Les bonnes pratiques incluent des extrémités de tube scellées ou correctement drainées, des transitions de soudure en douceur, l'évitement des pièges à eau et des barrières isolantes entre l'aluminium et l'acier inoxydable ou l'acier au carbone où la corrosion galvanique est possible. La quincaillerie en acier inoxydable peut être appropriée, mais elle ne doit pas être installée directement contre de l'aluminium nu dans des endroits humides en permanence sans rondelles d'isolation, manchons, revêtements ou composés de jointoiement appropriés.

Les systèmes de revêtement anodisé ou marin peuvent améliorer l’apparence et ajouter une protection environnementale, en particulier dans les zones faisant face aux passagers. Toutefois, les revêtements doivent être réparés rapidement après des dommages profonds causés par un impact. Une finition endommagée autour d'une crevasse peut retenir l'eau salée contre le métal plutôt que de le protéger.

Détails de fabrication Fiabilité du champ de forme

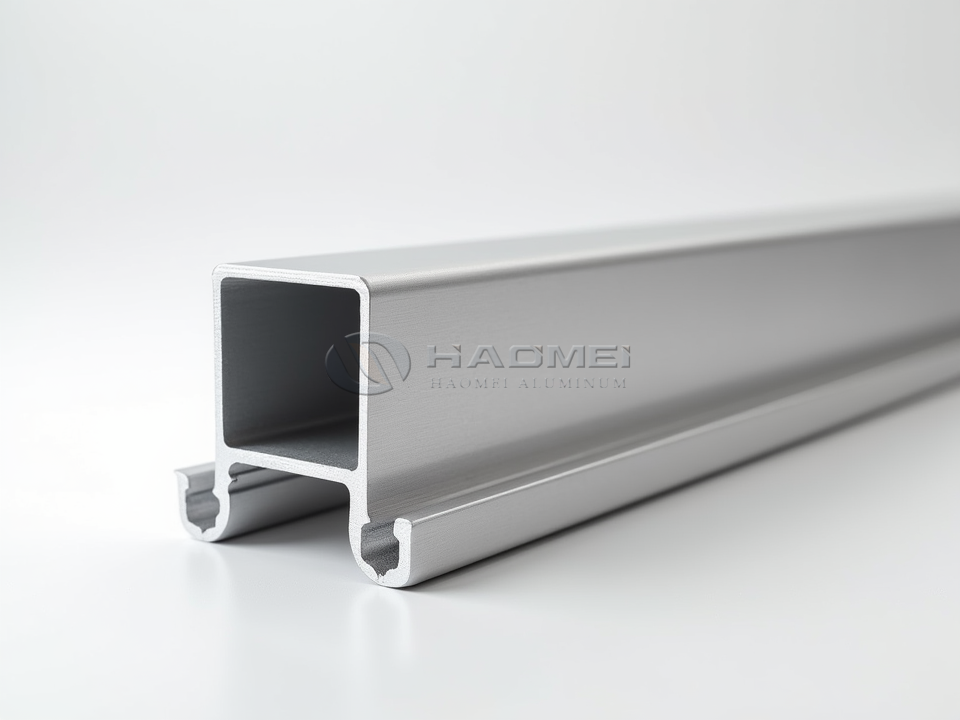

Les systèmes de garde-corps de sécurité des navires offshore sont souvent construits à partir d'un mélange de parcours droits, de coins incurvés, d'assemblages de portes, de chandeliers et de supports localisés. C’est là que la fabrication personnalisée en aluminium apporte une valeur pratique. Un profil conçu pour un projet peut incorporer des rainures de montage, des chemins de drainage, des bandes de recouvrement ou des éléments de fixation dissimulés qui réduisent les points d'accroc exposés.

En utilisant Formes personnalisées en aluminium marin peut également simplifier l’installation dans les zones encombrées. Plutôt que d'imposer un agencement standard de tubes et de colliers autour des chemins de câbles, des supports de bossoirs ou des enceintes de machines, des sections profilées peuvent être planifiées autour de l'espace disponible tout en conservant la fonction de prise en main et de barrière requise.

La qualité des soudures mérite une attention particulière. Le soudage de l'aluminium doit être effectué selon des procédures appropriées, une préparation du matériau propre et un personnel qualifié pour le travail. Les zones de soudure mal préparées peuvent contenir de la porosité, une fusion incomplète ou des bords rugueux qui accrochent les gants et les vêtements. Après la fabrication, les joints doivent être inspectés pour vérifier leur alignement, leur douceur, leur drainage et tout signe de distorsion.

Lorsque les modules boulonnés sont préférés pour le remplacement ou l'installation sur un chantier naval, assurez-vous que les tolérances permettent l'assemblage sans forcer la mise en place des composants. L'alignement forcé stocke les contraintes dans la structure et peut desserrer les fixations au fil du temps.

Conception pour l'inspection pendant un quart de travail

Le garde-corps le plus solide est moins utile si les problèmes ne peuvent être détectés avant qu’ils ne deviennent graves. Les garde-corps doivent permettre une inspection visuelle facile des bases de poteaux, des fixations, des soudures et des points de drainage. Les couvercles décoratifs peuvent améliorer l’apparence, mais ils doivent être amovibles là où un accès pour inspection est nécessaire.

Les contrôles de routine peuvent se concentrer sur des signes d’avertissement pratiques :

• Poteaux desserrés, rails cliquetants, loquets de portail endommagés ou goupilles de verrouillage manquantes
• Dépôts de corrosion blancs, cloques de revêtement, taches autour des fixations ou résidus de sel emprisonnés
• Soudures fissurées à proximité d'équipements soumis à de fortes vibrations et de zones de circulation répétée des équipes
• Rails pliés causés par les opérations d'une grue, le contact avec la cargaison ou l'impact des ailes
• Trous de drainage bloqués et extrémités de tube ouvertes collectant l'eau

Le nettoyage à l’eau douce est une tâche modeste qui peut réduire considérablement l’accumulation de sel. Les intervalles d'inspection doivent refléter le service du navire, l'exposition aux vagues, les pratiques de lavage du pont et le risque de contact plutôt que de s'appuyer uniquement sur un calendrier générique.

Un garde-corps doit soutenir les opérations, pas les combattre

Les meilleures clôtures et garde-corps marins en aluminium passent presque inaperçus lors de travaux normaux. Les membres de l'équipage peuvent les tenir naturellement, franchir les portes sans délai, se pencher en toute sécurité pendant les rondes d'inspection et être sûrs que la barrière sera là lorsque le navire se déplacera de manière inattendue.

Pour les propriétaires, les concepteurs et les chantiers navals offshore, l’objectif pratique n’est pas simplement un garde-corps léger. Il s'agit d'un système de sécurité cohérent avec un transfert de charge fiable, des détails sensibles à la corrosion, des surfaces de contact humain confortables et des connexions maintenables. Lorsque ces éléments sont considérés ensemble, les garde-corps en aluminium offrent une protection durable tout en préservant l'efficacité du poids et la disposition propre du pont dont ont besoin les navires offshore.
