Coude en aluminium marin pour systèmes de refroidissement par eau sur plates-formes offshore

Les circuits de refroidissement offshore fonctionnent dans l'un des environnements les plus exigeants pour les raccords de tuyauterie : brouillard salin, air humide, vibrations, pression cyclique et eau de mer souvent chlorée. Un coude marin en aluminium fournit un raccord directionnel léger et résistant à la corrosion pour la tuyauterie d'eau de refroidissement où la conception du système, la sélection de l'alliage et l'isolation électrique sont correctement contrôlées.

Conçus pour un acheminement à 45 degrés, 90 degrés ou selon un angle personnalisé, ces coudes aident les ingénieurs à construire des réseaux de refroidissement compacts autour des générateurs, des échangeurs de chaleur, des unités de puissance hydrauliques, des compresseurs, des skids CVC et des machines auxiliaires. Par rapport aux raccords en acier plus lourds, les coudes en aluminium réduisent le poids des tuyaux supportés et simplifient la manipulation dans les modules de plate-forme contraints.

Caractéristiques du produit

Les coudes marins en aluminium sont généralement fabriqués à partir d'alliages aluminium-magnésium de la série 5xxx, en particulier 5083 et 5086, pour les environnements marins humides. Ces alliages développent un film d'oxyde stable et offrent une forte résistance à la corrosion atmosphérique et à l'exposition à l'eau de mer lorsque le couplage galvanique, les zones stagnantes et la chimie de l'eau inappropriée sont évités.

Le coude peut être fourni sous forme de raccord formé sans soudure, de coude fabriqué par soudure ou de composant de connexion usiné. Les coudes à long rayon sont généralement préférés pour le service d'eau de refroidissement car ils réduisent les turbulences, la perte de pression et l'érosion localisée. Les coudes à rayon court sont utiles lorsque l'espace d'installation est limité, à condition que la conception hydraulique permette une perturbation de débit plus importante.

Matériaux recommandés pour le refroidissement offshore

Pour les boucles de refroidissement exposées ou faisant face à l'eau de mer, les modèles 5083 et 5086 sont largement sélectionnés en raison de leur chimie à base de magnésium, de leur soudabilité et de leurs performances en matière de corrosion. Pour les systèmes d'eau douce ou de glycol en boucle fermée, le 6061-T6 peut également être envisagé lorsque des caractéristiques de résistance plus élevées ou de bride usinée sont requises. La sélection des matériaux doit toujours refléter la chimie du fluide, la température, la vitesse, la pression de fonctionnement, la méthode d'assemblage et les métaux adjacents.

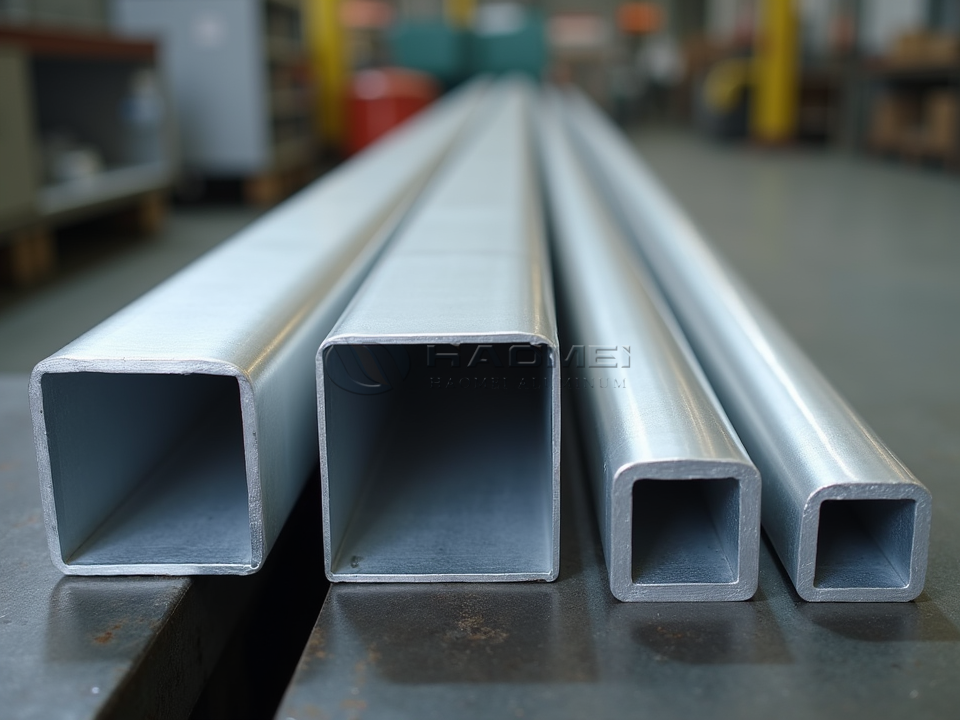

Pour les sections droites associées, les ingénieurs peuvent spécifier Tubes en aluminium de qualité marine adapté à l'alliage du coude, à l'épaisseur de la paroi et à la procédure de soudage. La compatibilité des matériaux entre les coudes et les tuyaux permet un comportement de soudure et des performances de corrosion plus prévisibles.

Composition chimique typique

Les plages suivantes représentent les limites de composition courantes pour l'alliage d'aluminium 5083. La chimie finale doit être conforme aux normes de matériaux applicables et aux exigences de certification de l'usine.

Spécifications techniques

Les dimensions peuvent être fabriquées selon les dessins du projet ou alignées sur les pratiques de tuyauterie courantes. Les pressions nominales réelles dépendent du diamètre, de l'épaisseur de la paroi, de l'état de l'alliage, du code de conception, de la configuration des assemblages, de la tolérance à la corrosion et de la température de fonctionnement.

Performances mécaniques

Les valeurs mécaniques varient en fonction de l'alliage, de l'état, de l'épaisseur de la paroi et du mode de fabrication. Les chiffres indiqués sont des valeurs de référence typiques pour le matériau 5083-H111 et ne doivent pas remplacer les données de test certifiées.

Applications du système de refroidissement

Les coudes marins en aluminium conviennent aux circuits de refroidissement basse à moyenne pression soigneusement conçus dans les installations offshore. Leur valeur est particulièrement forte là où la construction modulaire et la réduction du poids influencent le coût du projet et le temps d'installation.

Lorsqu'un raccord à angle droit standard est approprié, le Coude de tuyau en aluminium marin à 90 degrés 6061-T6 peut être envisagé pour les ensembles de refroidissement à eau douce ou au glycol en boucle fermée.

Contrôle de la corrosion et pratiques d'installation

Les raccords en aluminium fonctionnent mieux lorsque le système de tuyauterie complet est conçu comme un ensemble intégré de contrôle de la corrosion. Le contact direct avec des alliages de cuivre, de l'acier au carbone, de l'acier inoxydable ou d'autres métaux différents peut créer une corrosion galvanique en présence d'eau de mer conductrice. Les joints non conducteurs, les manchons d'isolation, les fixations compatibles, les revêtements protecteurs et les pratiques de liaison électrique contrôlées doivent être évalués lors de la conception.

Évitez les poches d'eau de mer stagnantes et les bavures internes pointues. Maintenez la vitesse du fluide dans les limites établies par l'ingénieur système, car une vitesse excessive, des solides entraînés ou une chloration agressive peuvent accélérer l'érosion-corrosion. Un tracé vidable, des points d'inspection accessibles et des supports de tuyaux correctement conçus améliorent encore la fiabilité de fonctionnement.

Avantages client

Un coude en aluminium marin correctement spécifié offre plus qu'un changement de direction d'écoulement. Il prend en charge des modules offshore plus légers, une manipulation plus rapide des bobines, des configurations de refroidissement respectueuses de la corrosion et une fabrication flexible autour d'équipements complexes. Avec une sélection d'alliages adaptée à la qualité de l'eau et aux conditions de service, ces raccords constituent une solution pratique pour les réseaux de refroidissement offshore qui exigent un faible poids, une soudabilité fiable et des performances marines durables.
