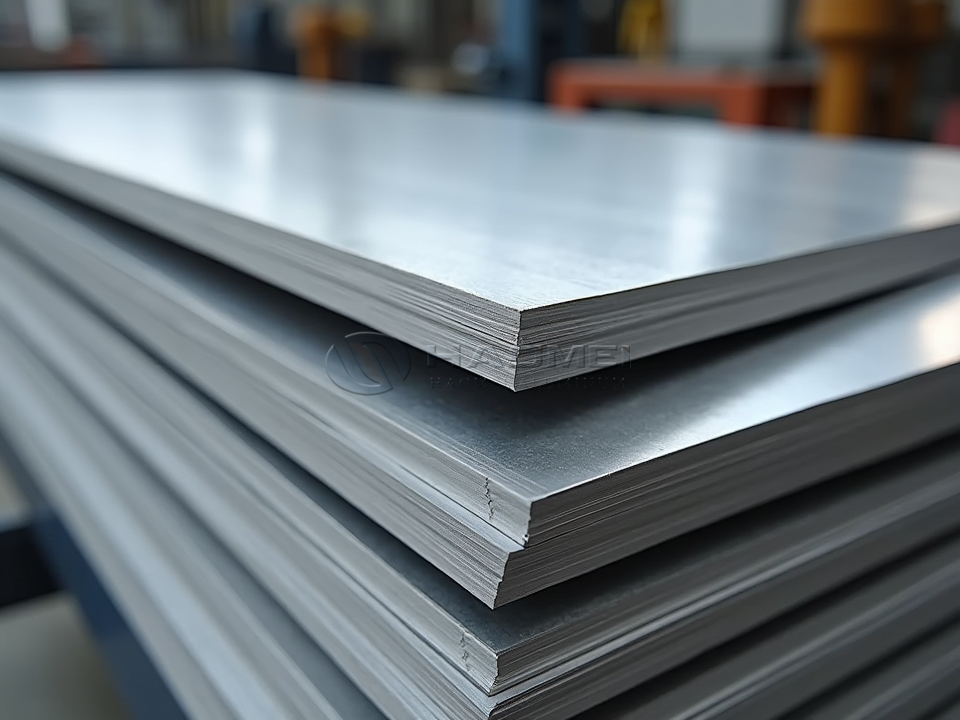

Feuille d'aluminium du plat 5083 de qualité marine pour l'industrie de la construction navale

Un navire n’est pas protégé par une seule propriété matérielle. Son bordé de coque doit supporter les charges des vagues, tolérer les vibrations, résister aux attaques de l'eau salée, accepter le soudage et rester suffisamment léger pour permettre un fonctionnement économe en carburant. La plaque d'aluminium 5083 de qualité marine est conçue pour cette balance exigeante. Plutôt que de le traiter comme une simple plaque résistante à la corrosion, les constructeurs navals peuvent considérer le 5083 comme une peau structurelle qui relie les performances hydrodynamiques, la capacité de charge utile, l'efficacité de la fabrication et le contrôle de la maintenance à long terme.

Le 5083 est un alliage aluminium-magnésium de la série 5xxx. Sa teneur relativement élevée en magnésium lui confère des performances mécaniques supérieures au 5052 tout en conservant un excellent comportement en milieu marin. Il est couramment choisi pour les structures marines soudées car sa résistance ne dépend pas d'un traitement thermique par précipitation. Ceci est particulièrement utile autour des zones de soudure, où de nombreux alliages traitables thermiquement peuvent subir une perte de propriétés plus prononcée.

Pour coques, ponts, coques latérales, cloisons, superstructures, réservoirs et bateaux de travail, Tôle d'aluminium marine 5083 fournit une voie pratique pour réduire le poids du navire sans sacrifier la fiabilité structurelle. Une coque plus légère peut réduire le déplacement, améliorer le potentiel de vitesse, augmenter la capacité de chargement ou permettre aux concepteurs d'installer plus d'équipements dans le même budget de poids.

La fonction de la plaque 5083 depuis la ligne de flottaison vers l'intérieur

Le rôle le plus visible de la plaque d’aluminium 5083 est la construction de la coque. Les plaques inférieures et latérales sont confrontées à des charges de claquement répétées, à des risques d'impact, aux brouillards salins, à l'eau stagnante et aux variations de température. Le rapport résistance/poids de l'alliage aide les concepteurs à utiliser des structures plus légères que l'acier dans de nombreuses conceptions d'embarcations rapides et de navires de petite à moyenne taille.

Sa valeur se poursuit derrière la surface de la coque. Les cloisons fabriquées à partir de 5083 peuvent diviser les compartiments tout en contribuant à une masse supplémentaire minimale. Le placage de pont bénéficie de sa résistance à la corrosion dans les zones exposées, en particulier sur les bateaux de patrouille, les ferries à passagers, les péniches de débarquement, les bateaux de pêche, les yachts, les navires de soutien offshore et les catamarans à grande vitesse. L'alliage convient également aux réservoirs de carburant, aux réservoirs de liquide, aux panneaux d'écoutille, aux rampes et aux panneaux structurels où l'humidité et les dépôts de sel peuvent rester en contact avec le matériau.

Pour les allées ou les zones de revêtement de sol à haute adhérence, les constructeurs peuvent combiner la sélection de plaques structurelles avec Feuilles de roulement en aluminium marin . Cela permet au navire d'utiliser une plaque lisse 5083 pour les panneaux de revêtement porteurs et des produits en aluminium à motifs pour les surfaces d'accès antidérapantes.

Composition chimique de l'alliage d'aluminium 5083

Le magnésium est le principal élément de renforcement du 5083. Le manganèse soutient la résistance et la structure des grains, tandis que le chrome améliore la résistance à certains mécanismes de corrosion. Des limites strictes sur le fer, le silicium, le cuivre et le zinc aident à maintenir des performances de qualité marine et un comportement de fabrication cohérent.

Cette chimie forme un film d'oxyde durable lorsqu'elle est exposée à l'air. En service maritime, ce film naturel contribue à la résistance à la corrosion, mais une bonne conception du navire reste essentielle. Des chemins de drainage, une isolation contre des métaux différents, des crevasses contrôlées, une finition de soudure propre et des revêtements appropriés dans les zones fortement exposées contribuent tous à une durée de vie plus longue.

Les tempéraments et leur effet sur la fabrication

La plaque d'aluminium 5083 de qualité marine est fournie en plusieurs états, chacun répondant à des exigences de formage et de structure différentes.

Les H116 et H321 sont largement préférés pour les travaux de structure face à l'eau salée, car ils sont produits en gardant à l'esprit la résistance à la corrosion exfoliante. Leur processus de stabilisation contrôlé est important lorsque les plaques sont exposées à une exposition prolongée à l’eau de mer, aux zones d’éclaboussures, aux compartiments humides ou à l’atmosphère côtière.

Les valeurs mécaniques typiques varient selon l'épaisseur, la trempe et la norme applicable. À titre de référence générale, la plaque 5083-H116/H321 peut offrir une résistance à la traction d'environ 275 à 350 MPa et une limite d'élasticité d'environ 125 à 240 MPa. L'allongement reste généralement suffisant pour la fabrication marine, généralement de l'ordre de 10 à 16 % en fonction de l'épaisseur et de l'état du produit. Les spécifications du projet doivent toujours utiliser des données d'essais certifiées en usine plutôt que des chiffres nominaux uniquement.

Paramètres communs de la plaque

La plaque Marine 5083 peut être produite dans une large gamme dimensionnelle pour réduire les cordons de soudure et simplifier la disposition des panneaux de coque.

La plaque grand format est particulièrement utile pour les grands panneaux de coque et les sections de pont. Moins de joints peut signifier moins de temps de soudage, un risque de distorsion moindre, une charge de travail d’inspection réduite et des surfaces extérieures plus lisses nécessitant moins de finition.

Normes qui soutiennent l'utilisation marine

Les projets de construction navale nécessitent souvent à la fois des normes de matériaux et des approbations de sociétés de classification. Les références courantes pour les tôles et plaques d'aluminium 5083 incluent l'EN 573-3 pour la composition chimique, l'EN 485 pour les propriétés mécaniques et les tolérances des produits laminés, l'ASTM B209 pour les tôles et plaques d'aluminium et l'ASTM B928/B928M pour les tôles en alliage d'aluminium à haute teneur en magnésium destinées au service maritime et aux environnements similaires.

En fonction de la classe du navire et des exigences contractuelles, les plaques peuvent également nécessiter l'approbation d'organisations telles que DNV, ABS, Lloyd's Register, Bureau Veritas, CCS ou RINA. La certification doit identifier l'alliage, l'état, les dimensions, le numéro de coulée, les résultats mécaniques, l'analyse chimique et le statut d'approbation applicable. Cette traçabilité est importante car deux plaques portant le même nom d'alliage peuvent ne pas avoir le même historique de traitement ou la même qualification de contrôle de la corrosion.

Soudage, contrôle de la corrosion et performances de service

Le 5083 est facilement soudé par les procédés MIG et TIG. Les métaux d'apport tels que 5183, 5356 et 5556 sont fréquemment pris en compte, sous réserve des exigences de conception et de procédure de soudage. Une sélection correcte des charges renforce la résistance des joints et réduit le risque de problèmes liés à la corrosion à proximité des soudures.

L’apport de chaleur mérite une attention particulière. Une chaleur excessive, une mauvaise planification des séquences ou un montage inadéquat peuvent créer une distorsion dans les panneaux larges et minces. Des séquences de soudage équilibrées, des dispositions de support appropriées et un apport de chaleur contrôlé contribuent à préserver la planéité des panneaux. Les concepteurs doivent également éviter, dans la mesure du possible, des températures de service soutenues généralement supérieures à environ 65°C. Une exposition prolongée dans des plages de températures élevées peut augmenter la sensibilité à la sensibilisation dans les alliages 5xxx à haute teneur en magnésium.

La tôle d'aluminium 5083 de qualité marine est donc plus qu'un remplacement léger de l'acier. Il s'agit d'un matériau de coque soigneusement spécifié qui aide les chantiers navals à construire des embarcations plus rapides, des navires de travail durables, des ponts résistants à la corrosion et des structures soudées efficaces. Lorsque l’état de l’alliage, les dimensions des plaques, les certifications, les procédures de soudage et la conception contre la corrosion sont alignés, le 5083 devient une base fiable pour la construction navale moderne.
